Восстановление данных с отрывом2
Всем доброго. Пришел в работу такой переносной USB накопитель Seagate 1Tb

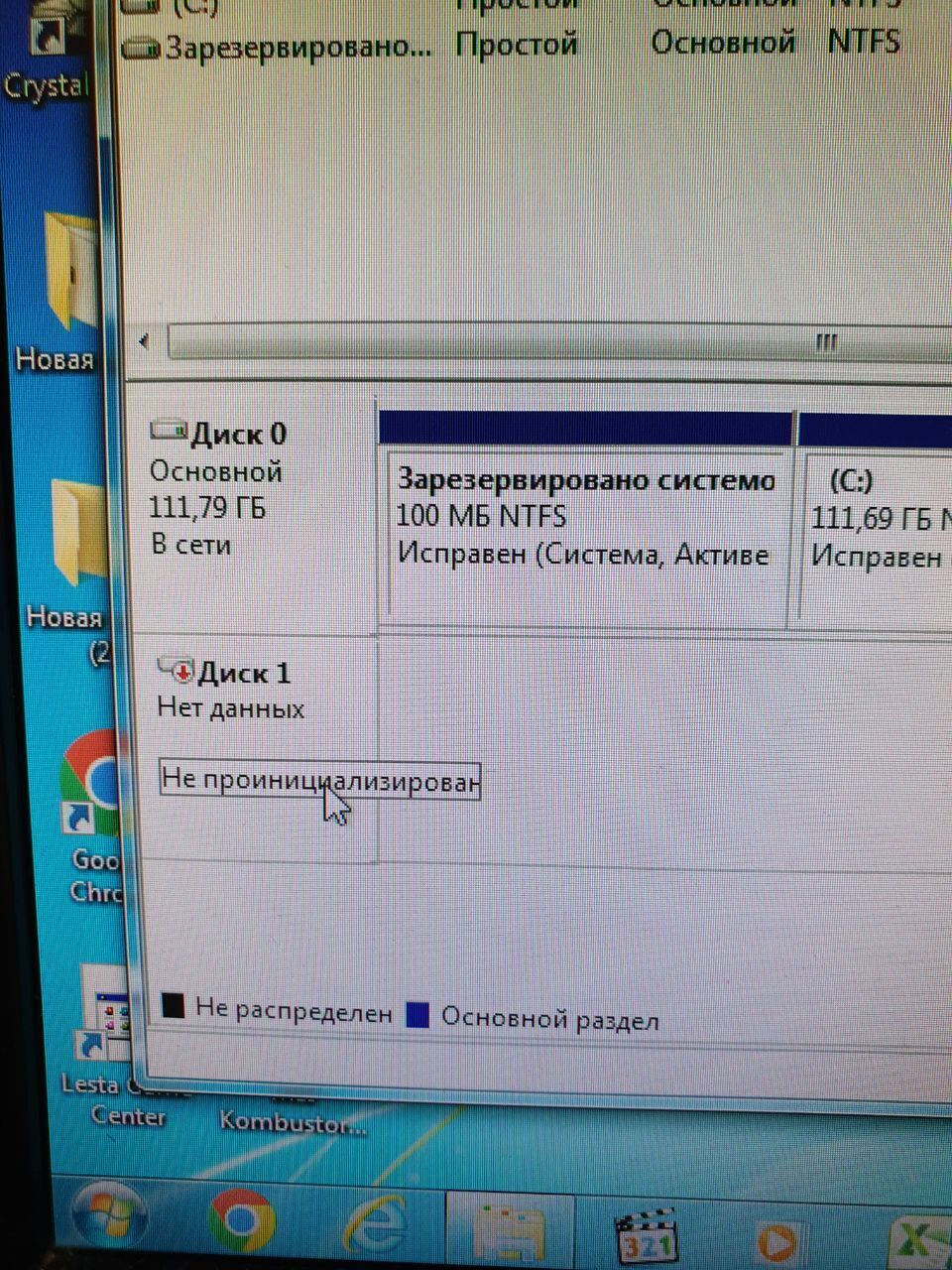

Нужны данные, во время работы потянули за провод диск упал, диск не открывается, данные недоступны.
Диагностика бесплатно в течении 15-30 минут была озвучена клиенту. Приступаю.
Вскрываю корпус который ранее уже разбирался. Отсоединяю USB- Sata переходник. Подключаю питание и сата разъем, кратковременно даю питание, слышу что диск не может запуститься, делает три раза писк и после молчит. Частый случай после удара, залипание блока головок на поверхности. Предварительно озвучиваю стоимость для этого диска 6-7тр, если блок голов остался жив и им можно будет вычитать данные после расклинивания.
(Болты с диска выкручены мной, фото сделано после осмотра внутреннего, решил будет интересно, решил рассказать.)
Подготовив диск. Вскрываю корпус диска, для доступа в герметичную зону накопителя, вижу головки на поверхности, съёмником от ertools (жаль он их больше не выпускает) снимаю блок голов
Возвращаю на парковку. На поверхности это не пыль а след оставленный головкой на поверхности, что не есть хорошо
Другим съёмником этой же фирмы снимаю блок голов для осмотра по микроскопом, но тут и не вооруженным глазом видно что все печально
Пара голов отсутствует.
Клиенту озвучена новая стоимость работ, тк все становится гораздо сложнее. 16-18тр в зависимости от того сколько придется работать с диском. Разбирать пакет дисков, снимать с поверхности отсутствующие головки. После согласования, приступаю. Сделав необходимые работы снимаю первый диск.
Упс, а где голова то. Ну да ладно нам не они нужны а данные, снимаю второй, для осмотра снизу
А вот и 0я голова, с мясом оторванная
Так а где же первая то? Смотрю в фильтр и нахожу ее там
Собираю все назад, ставлю блок голов с живого диска донора, в этом накопителе предусилитель на блоке голов имеет такие параметры
*PAUNI_L2958*PA VID=0011 PN=000D Rev=0001- PA_LSI2958 Found
В этой серии дисков встречал 4 варианта блока голов с разными данными
*PAUNI_L2957*PA VID=0006 PN=0009 Rev=0002- PA_UNI Found
Это самый ходовой, часто встречаются
А бывают и такие
*PAUNI_L2958*PA VID=0011 PN=000D Rev=0000- PA_LSI2958 Found
Или
"*PAUNI_T5563 Pwg=0000*PA VID=000C PN=0049 Rev=0003- PA_UNI Found
"
Или
"*PA_TI5565*PA VID=0012 PN=0055 Rev=0000- PA_TI5565 Found
"
Все эти доноры держу в наличии для таких случаев, чтобы не тратить драгоценное время на поиска и заказ донора
Включаю накопитель, слушаю, рекалибровка диска проходит успешно без посторонних звуков
В отчете терминала тоже все красиво
Паспорт считался, утилита инициализирована
Первым делом сохраняю служебную информацию, мало ли диск во время работы запилится, тогда будет возможность хот-свапа используя сохраненные данные добраться до поверхности с данными
Служебная часть успешно сохранена, ресурсы зарезервированы
Проверяю чтение поверхности, сектор 0, mbr
Вижу все успешно, окончание сектора 55AA как и должно быть
Далее запускаю Data Extractor не закрывая окно утилиты, создаю новую задачу куда будет делаться по секторная копия данных
Строю карту голов
Для того чтобы видеть по какой головке будут идти ошибки чтения, и в случае чего ее можно отключить
Карта голов успешно построена
Приступаю к построению структуры, все успешно. Папки и файлы видны
Строю карту занятых секторов
Почти 700гб данных, ставлю на вычитывание, но так как в начале у нас есть след от касания головки поверхности, то чтение запускаю с конца диска.
Во время чтения было замечено что головка Н3 читает плохо, диск зависает, перезапускается, головка была исключена из чтения, чтение шло по 3м из 4х головок
Позже была отключена и Н0 так как и на ней наблюдались перебои с чтением
Пока идет чтение посмотрю материнскую плату ноутбука Asus X712 подает в bsod
Смотрю питания и сигналы с шим
Все красиво, но это другая история.
Спустя продолжительное время, применяя различные методики при вычитывании, было прочитано все что возможно по всем головка, заменив еще раз блок голов с донора
удалось вычитать большую часть данных
Некоторые файлы имеют повреждения, в некоторых местах поверхность не читается вообще
Результат вышел такой. Некоторые файлы отмечены как problem, но они могут вполне открываться. Если будет хоть один не читаемый сектор при сохранении, программа отметит его как дефектный.
Берегите жесткие диски, во время работы постарайтесь не применять к ним механические воздействия, извлекайте через безопасный способ или отключение питания, не подключайте в плохой разъем USB
Все это может привести к повреждению как и самого диска так и блока головок и стоимость и сложность работ иногда зашкаливают чтобы после все это восстановить.
Если у вас похожая ситуация, обращайтесь, где то могу помочь советом или действие. Нахожусь в Москве, работаю по всей России.
Всем добра. Пока.
