Вентиль. Инженерная графика⁠⁠

Доброго вечера, уважаемые пикабушники!

Как говорится, надеюсь на высшие силы(пикабу). Буду благодарна любым комментариям и по теме, и поддержки)

В общем, ситуация такая, что я учусь в техническом вузе. Постигаю инженерную графику.

В этом семестре учимся разрабатывать конструкторскую документацию, и попался мне замечательный вентиль высокого давления 992АТ-2.

(на фото вот он красавец, именно в такой комплектности, увы)

Ниже вентиль 992АТ-3, чуть в более полном комплекте (не унесли маховик и винт с шайбой))

Как раз проблема в том, что больше чем на данном снимке он не разбирается...

Мне уже подсказывали, что на газовом оборудовании обратная резьба, но это вопроса не решает, к сожалению.

Что внутри - очень слабо я себе представляю. Наши преподаватели аналогично, могут делать лишь предположения, как оно устроено. Унести вентиль с собой и попросить глянуть кого-то ещё технической возможности не предоставляется.

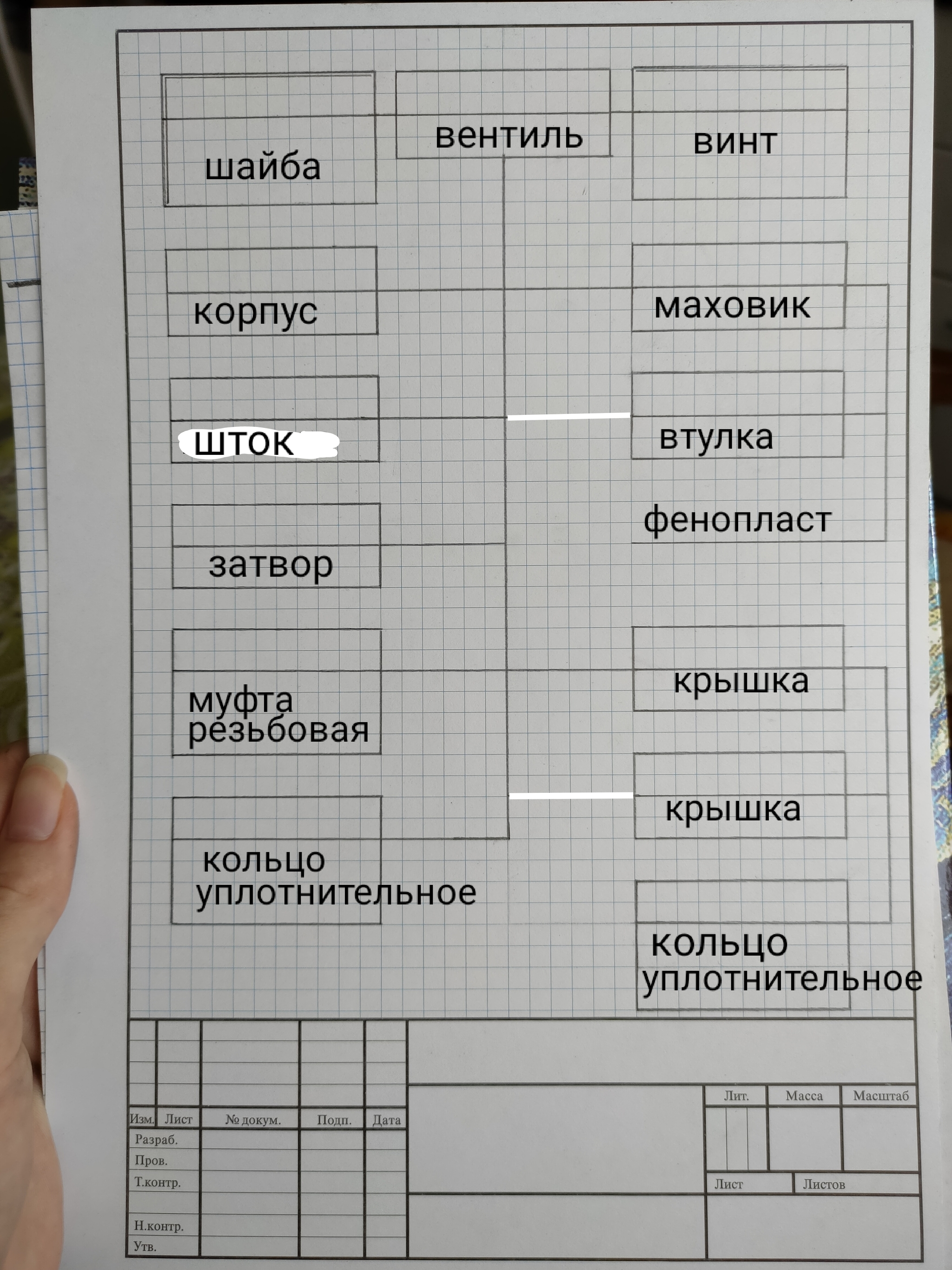

Схему деления набросали вот так:

Собственно, прошу помощи знатоков.

По вентилю 992АТ-2..
Разбирается ли эта штука? Как выглядит внутри? Из чего состоит (по схеме деления что верно/неверно)?
Может есть фотографии/чертежи.. Какая-то КД, на что можно опереться.

В конце будем делать сборочный чертёж.
Предмет прекрасный, с удовольствием черчу и изучаю. Не собираюсь найти все готовое, лишь бы сдать.
В инторнетах только общий вид/куплю-продам, к сожалению. И не до конца понимаю разницу в строении шпиндель/шток/затвор, поэтому схемы других вентилей мне пока мало помогли.

Заранее всем спасибо! (и за внимание тоже)
