Туристический навигатор Garmin Oregon 450 - не включается...⁠⁠

Снова суббота, дежурство, выложу очередную полезняшку. Телефонами и ноутами интернеты не удивишь, а вот данный ремонт будет полезен в первую очередь любителям нашей необъятной и прочим владельцам туристических навигаторов Garmin серии Oregon 450, 450t, 550, 550t; Dakota 10, 20; GPSMAP 62, 62s, 62st, 62sc. Сам являюсь владельцем Garmin Oregon 450 вот уже лет 8 и ни разу не испытывал с ним проблем, поколесив и полазав по многим местам Росии и некоторого зарубежья ) Но кому то так не везет, и типовой (но к счастью нечастой) проблемой данной модели является выход из строя микросхемы контроллера питания LTC3101. Навигатор просто перестает включаться, не реагирует на единственную кнопку и подключение к ПК по USB.

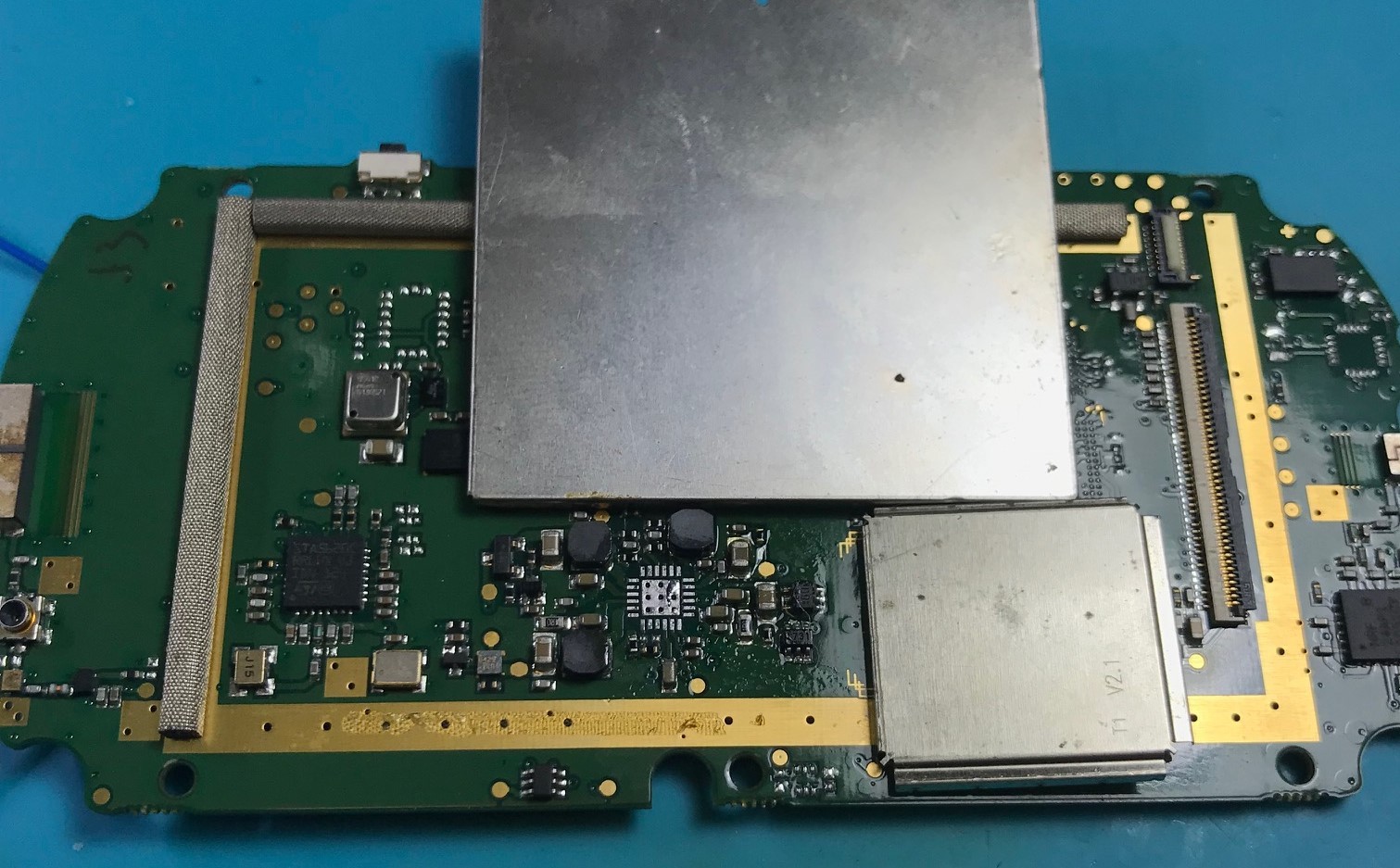

Диагностируется достаточно просто, разбираем устройство, припаиваем провода для внешнего питания,

подаем 3v и пальпируем КП...горячо...)

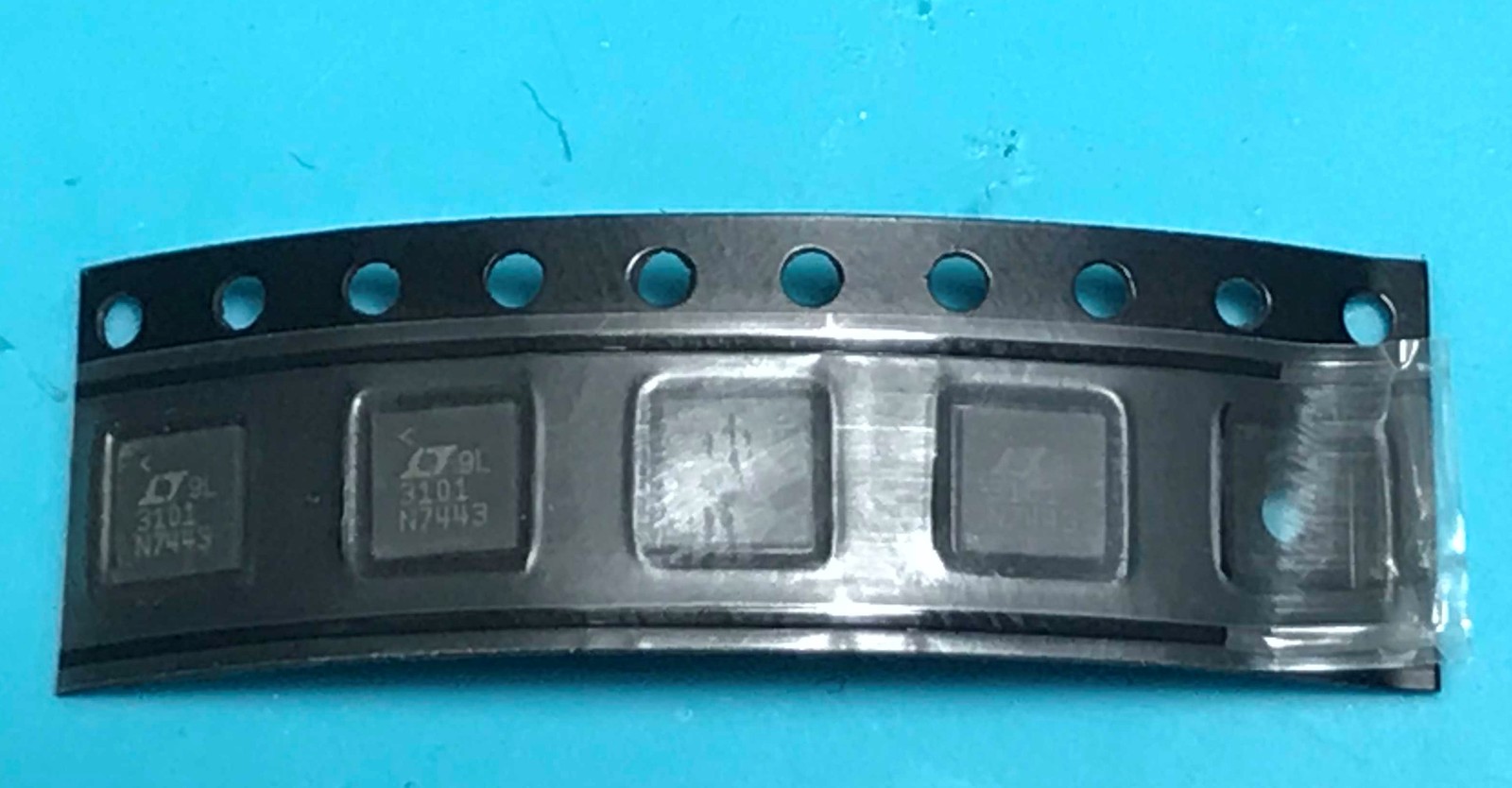

Вывод-меняем. Снимаем термовоздушкой, желательно с нижним подогревом, плата толстая и теплоемкая, выглядит надежно ! ) Без подогрева снимается не с пол пинка...но надо быть аккуратнее со слотом карты microSD с обратной стороны платы. Микросхема КП в корпусе QFN24, поэтому подготавливаем ее выводы - делаем подушечки, на плате соответственно тоже готовим место.

Ставим новый чип, пропаиваем тонким жалом выводы, из-за близкораспложенной обвязки будем аккуратны.

Подключаем дисплей и навесу с внешним питанием проверяем. Ура, есть запуск !

Дальше процесс сборки корпуса с обязательной чисткой всех пазов и резиновых уплотнителей, устройство же пылевлагозащищенное ! Слегка смазываем резиновые уплотнители силиконом.

Закручиваем саморезы, вставляем карточку SD и 2 батарейки или 2 аккумулятора типоразмера АА и можно отдавать.

Навигатор недешевый, особенно последние модели туристической серии Garmin, поэтому подобные ремонты всегда очень радуют друзей-туристов, такая снаряга очень востребована и дает комфорт в любом путешествии и поездке. Всем бобра и с началом нового туристического сезона !
