Светящийся рот, часть 2⁠⁠

Собственно вынашивал я эту идею давно. Решил для начала глянуть предложения на рынках. А где кроме Алика можной найти всякие диковинны штуки.

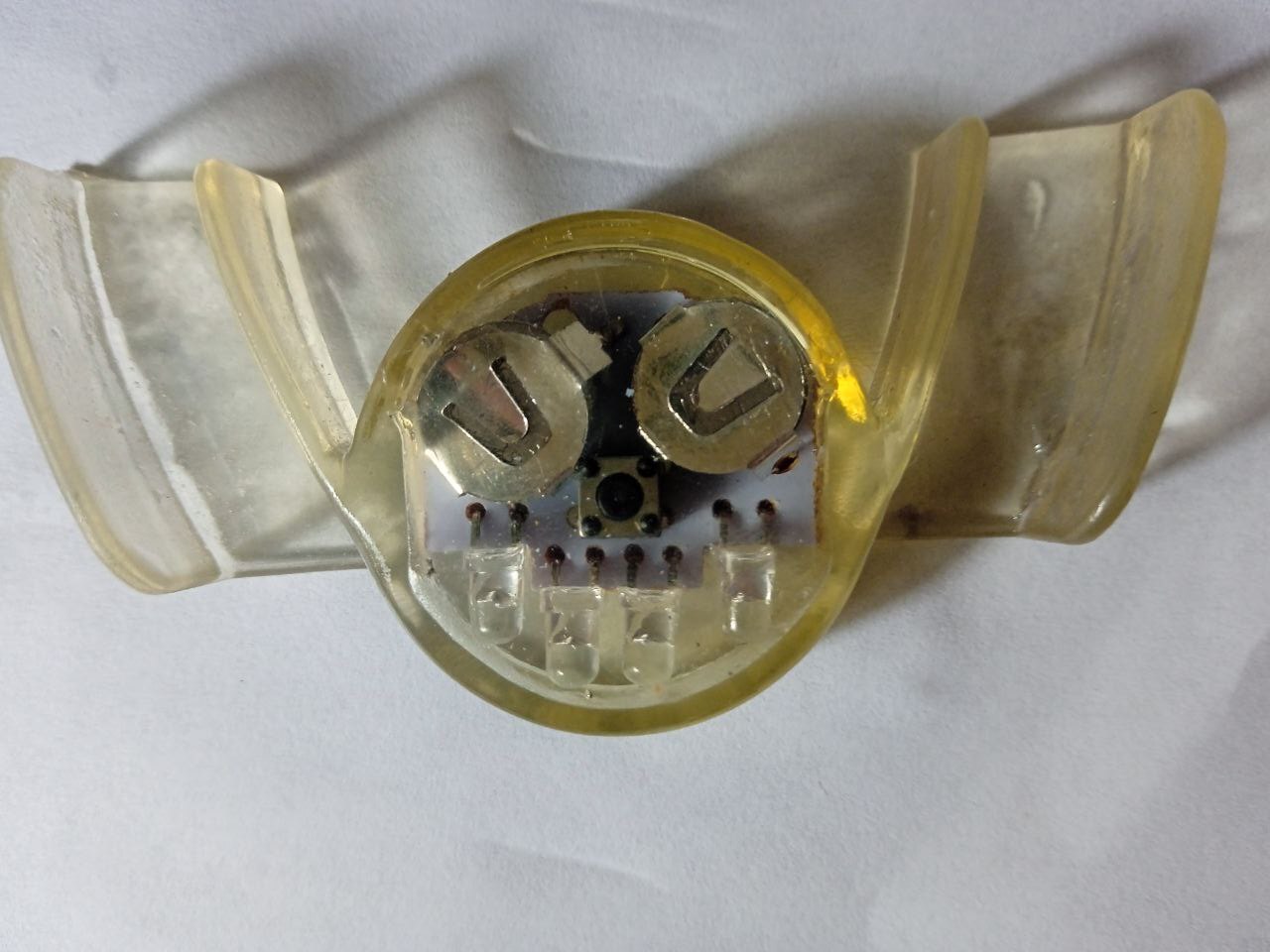

Заказал, пришло.

Однако во-первых это неудачный вариант. Бо светики там все разного цвета, и мигают переливчато. Нет кнопки оставить постоянный свет. Только ВКЛ/Выкл Вс/выс

К тому же батарейка к нему шла 10 месяцев, я уже и помнить забыл. Это к тому что во-вторых в Ташкент электронные вещи идут долго, а могут вообще на таможне отобрать. Такие дела. Дроны сюда например нельзя ввозить.

В общем легче было сделать с нуля, чем переделывать имеющееся.

Знаний у меня собственно было с гулькин нос, даже паяльника на микроэлектронику не было. Экспериментировал, да: Самодельный свет в холодильник Пришлось всё докупать. Денег ушла уйма.

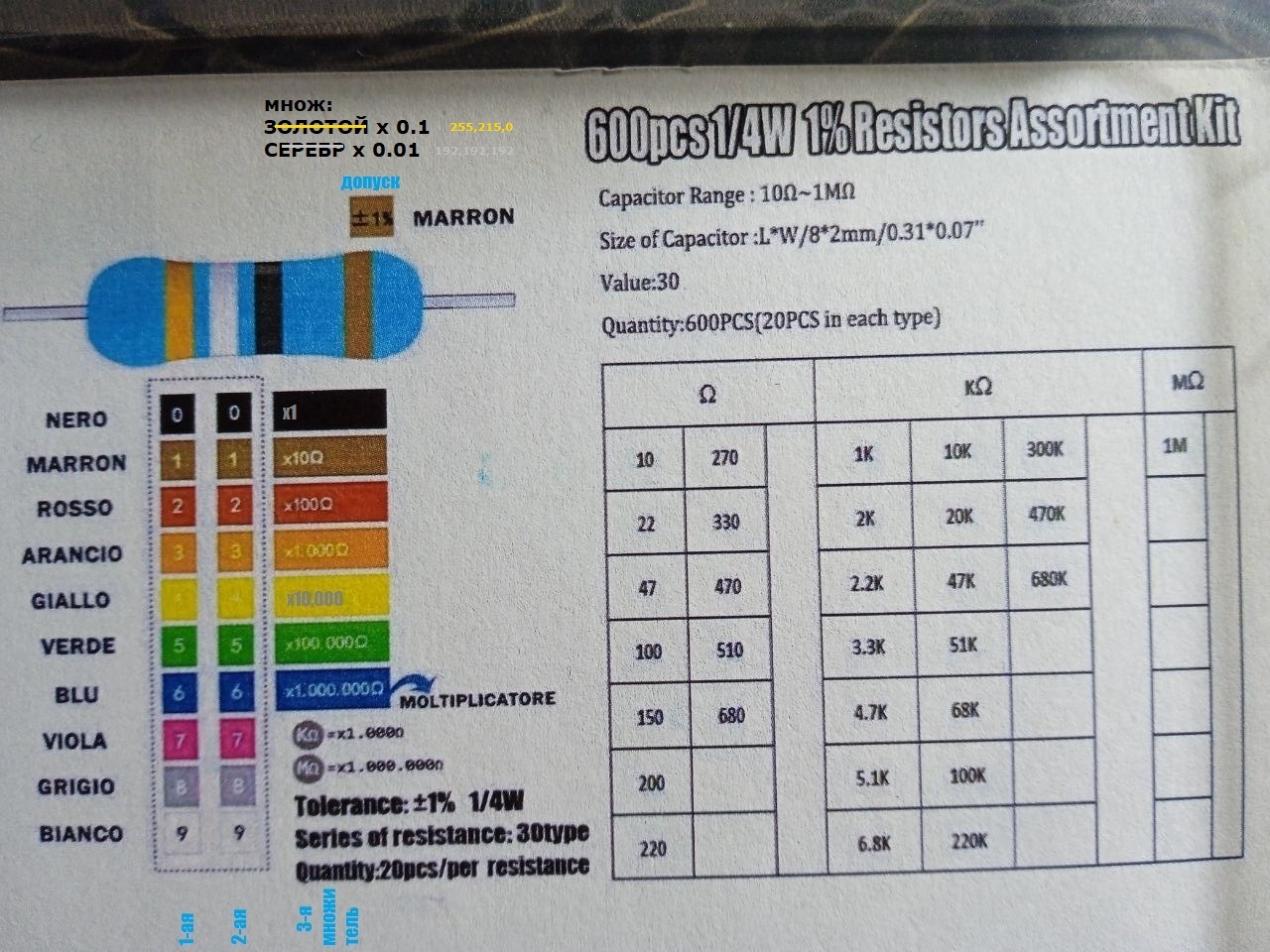

Вот на всякий пожарный таблица:

Паяльник там, клеевой пистолет - ну это вы знаете. Жаль не добрался до третьей руки для пайки. Было бы удобно. А так паял на одной кафельной плитке, точнее куске зелёного мрамора.

В общем инструменты, детали насобирал. Что же дальше.

Один знакомый КИПИАшник начал меня уводить в сторону усложнения, в сторону внезапно Герконов. Понакупал я в общем всего подряд, нужного и ненужного.

Поначалу была идея повторить замысел Тиля, и пройти сквозь щёку через пирсинг. Хотя хорошая рокерша знакомая есть. Но там я столкнулся со множеством трудностей, так что от этой идеи пришлось отказаться.

Был нуревой вариант с пропуском светодиодной ленты сквозь стоматологический слюноотсос. Но это была слишком топорная идея.

От сложных драйверов светодиодов решено было отказаться, как от усложняющих конструкцию элементов. Хотя я их уже накупил вдоволь. А вот с cree так и не поэкспериментировал. К лучшему наверное.

Далее я обратился в лучший магазин микрух, "Микроэлектроника" в Ташкенте. Там меня пожалели, и спаяли ВЕРСИЮ 1. С моими ценными советами.

Но конечно такая гигантская конструкция в рот помещалась с трудом, уже не говоря о том чтобы её спокойно там держать без слюноотделения; и уж тем более петь, подпевать.

А без резисторов, эти яркие светики давали так, что просвечивали насквозь череп:

Второй раз обратившись в электромагазин, я потребовал уменьшить конструкцию, и спаять "кичкин-рок" - значит поменьше.

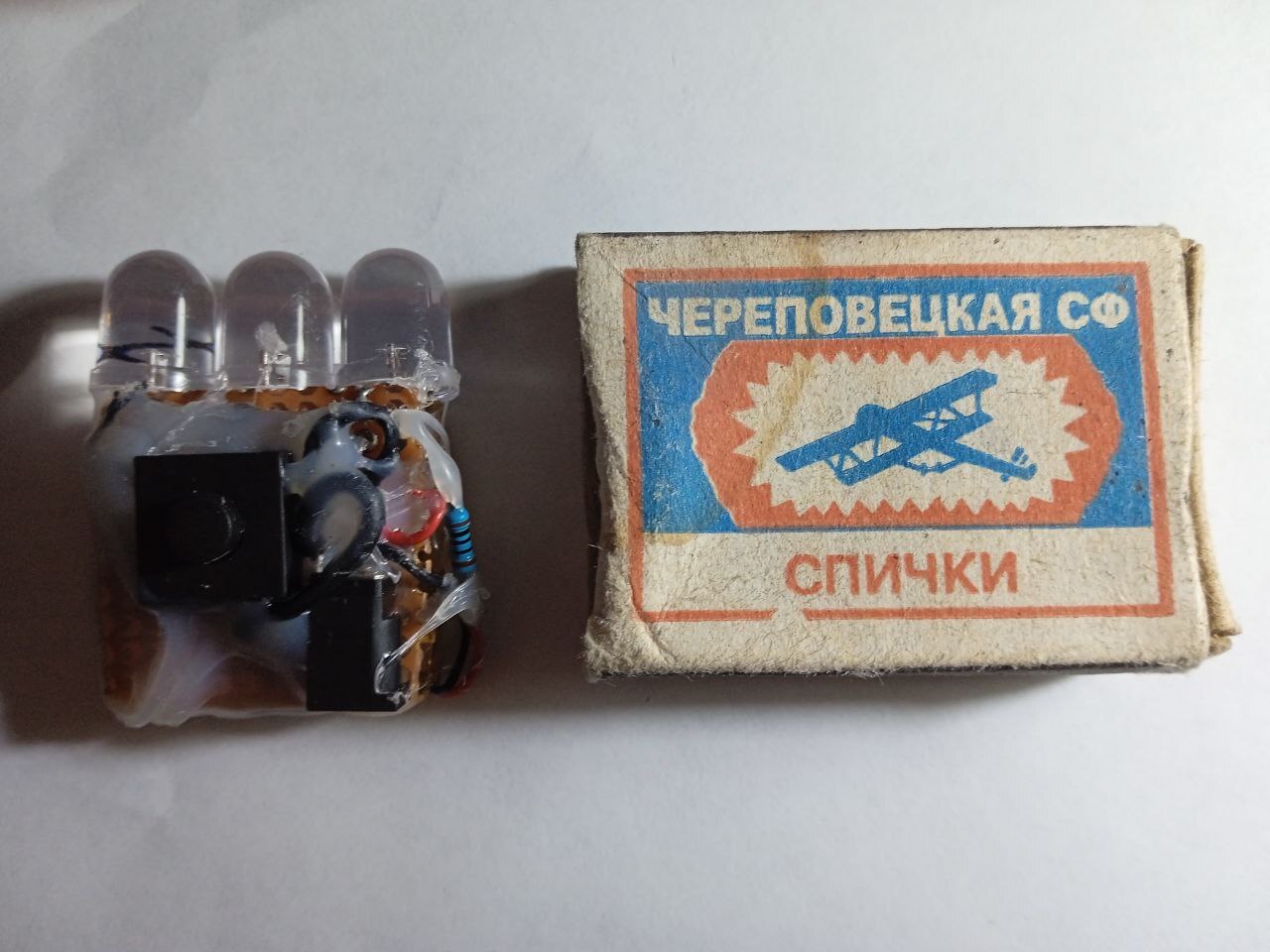

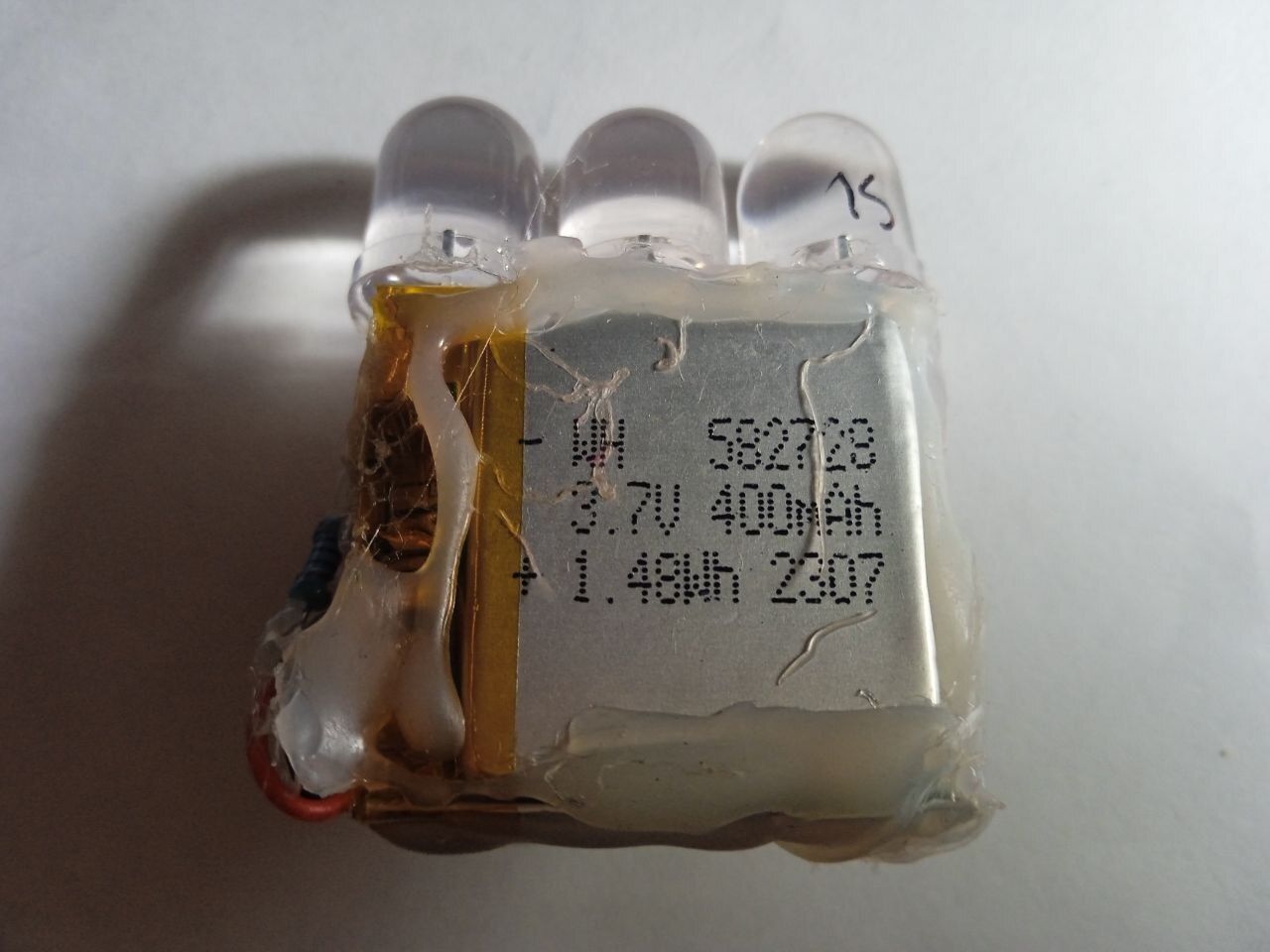

От первой, новая версия 1.5 почти не отличается, за исключением выбора аккумулятора поменьше, и диодов 8мм с усечённой головкой, но более широким углом рассеивания испускаемого света.

Но в итоге и её было достаточно неприятно держать во рту.

Поэтому я решил паять сам, насмотревшись на чужую работу.

Из чего родилась ВЕРСИЯ 2, моя:

Моя версия уже базировалась на том что САМИ светики должны располагаться ВНУТРИ, а их питающее устройство, сиречь "плата-самоделка" - СНАРУЖИ. Но собственноручно скрученном тонюсеньком проводе.

Схема примерно такова:

Сами схемы я с трудом понимаю, поэтому прошу обычно так:

"В итоге получается так (словами)

• Белые провода → все вместе → минус аккумулятора

• Чёрные провода → все вместе → выключатель

• Выключатель → плюс аккумулятора

• Гнездо зарядки + → плюс аккумулятора

• Гнездо зарядки − → минус аккумулятора"

К двум КРАСНЫМ 10мм светикам я припаял резистор на соточку Ом, а к двум 8-мм БЕЛЫМ 47ом (в следующей версии 2.5). При том что белые на 47 к середине концерта стали садиться (через ~1,5 часа). Имеется в виду, что хотя сам концерт длился около полутора часов, перед ним ещё была задержка на 45 минут (в основной статье по ссылкам в подвале описано почему)

В общем потом я переставил в себя запасную капу с красным светом и всё было хорошо.

Про КАПУ

Капы подгоняются под индивидуальные зубы так:

Капы все разные. Одна у меня держалась сама, а другую пришлось во время концерта, экстренно сажать на имевшийся с собой тюбик КОРЕГИ

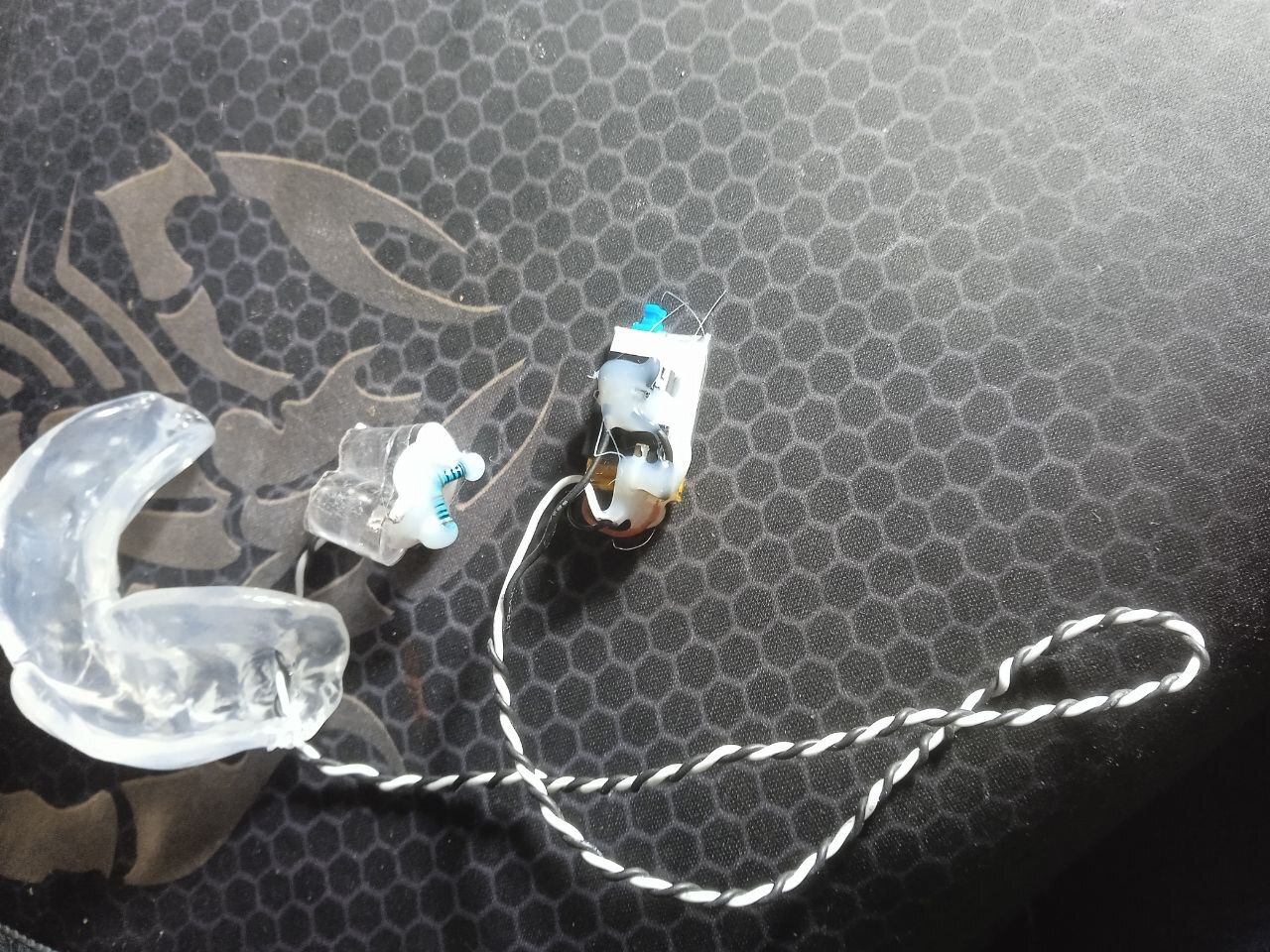

Ниже окончательный вариант в сборе:
