Сварочный стол своими руками (Часть1)
Всем здравствуйте. Пишу первый пост на Пикабу хотя смотрителем являюсь долгое время(особо не пинайте). Дело вот в чем, решил я изготовить сварочный стол в преддверии начала сезона работ(сейчас в отрасли на периферии "спячка"). Этот вопрос поднимался и раньше но в целях экономии места в скромном боксе перекладывался он не один раз, сейчас другое помещение и есть где разгуляться. В общем поскребя по сусекам и сцепив зубы поехал на металлобазу(цены поднялись на металл до 40%). Было привезено некоторое количество профильной трубы и лист металла 4мм. Размер стола и толщина листа выбиралась очень долго и мучительно. Были варианты изготовить с подложкой из бакелитовой фанеры; листа 6мм; листа 10мм. Также остро стоял выбор ширины, полтора метра либо 1,25м. Остановился на отрезе из листа 1,5х6мх4мм длинной 2,5м. И так начнемс!
На временном столе из дверного полотна были приварены поперечины для установки в плоскости продольных ригелей сечением 60х40х3 l-2500mm(поперечины торцованы и прихвачены к столу). У ним с нижней стороны будет прихвачен лист, сверху ложатся три главные поперечные балки 80х40х3 l-1520mm.
Сразу же дублируем крайние ригеля такой же трубой только меньшей толщиной стенки. Сборку всю производим сейчас на точках.
Стол будет разборным, передвижным на колесах и регулируемый по высоте(740-1040мм). Было решено сделать съемными ноги, их я установил на передней и задней балке. Вывариваю продольный усилитель рамы к которому буду в последствии крепить ноги.
За ним укрепляю середину стола...

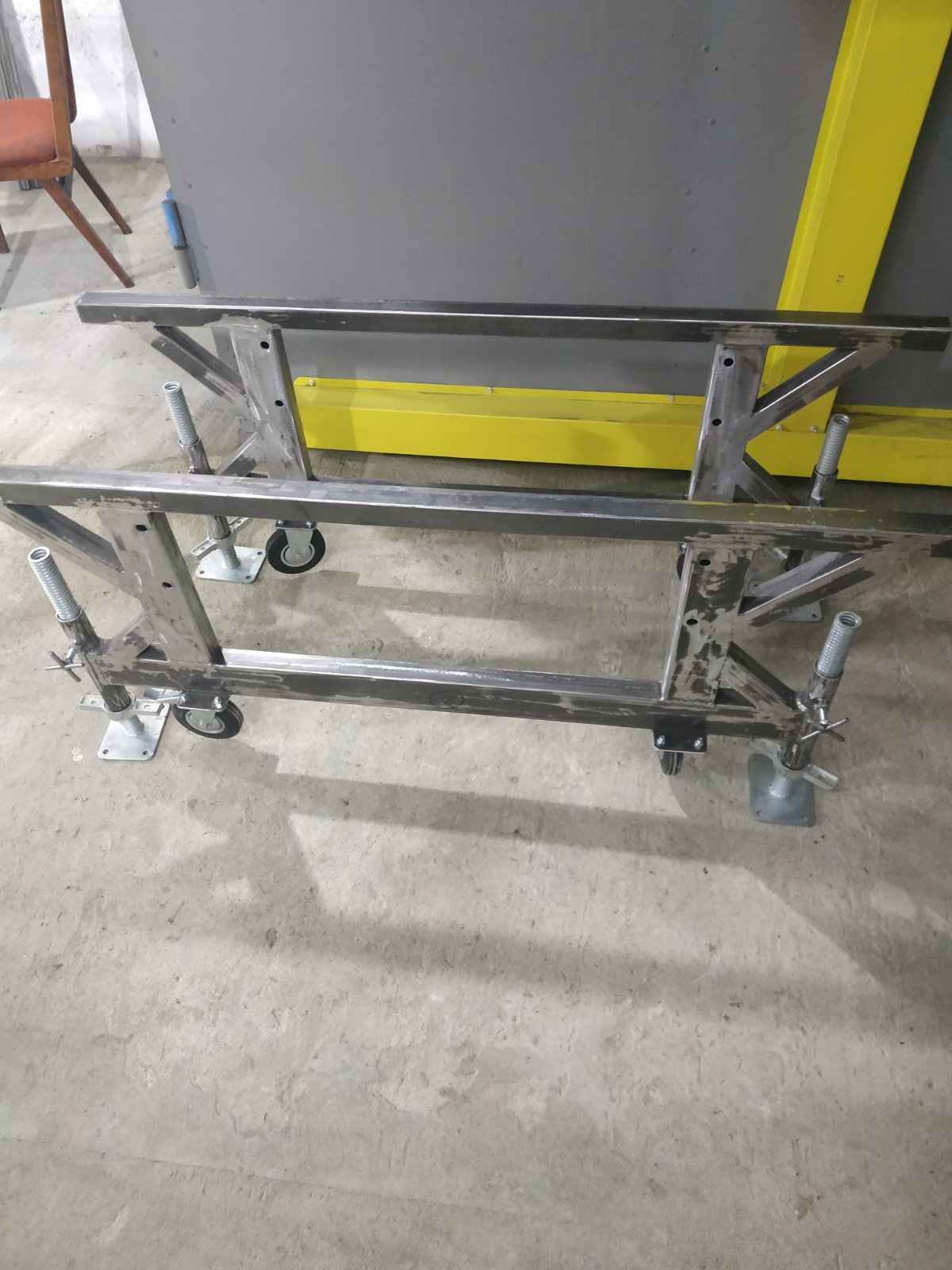

Подгонка съемных ног с колесами и трубными опорами. было решено регулировать бюджетным вариантом, винтовой опорой. Трапецеидальная пара винт+гайка стоит неразумных денег.
После подгонки ног приступаем к обварке и переворачиванию конструкции для последующих слесарных манипуляций).
Проверку на ровность пройдено! Погрешность в районе 0,5-0,8мм. Переворачиваю и начинаю укреплять каркас.

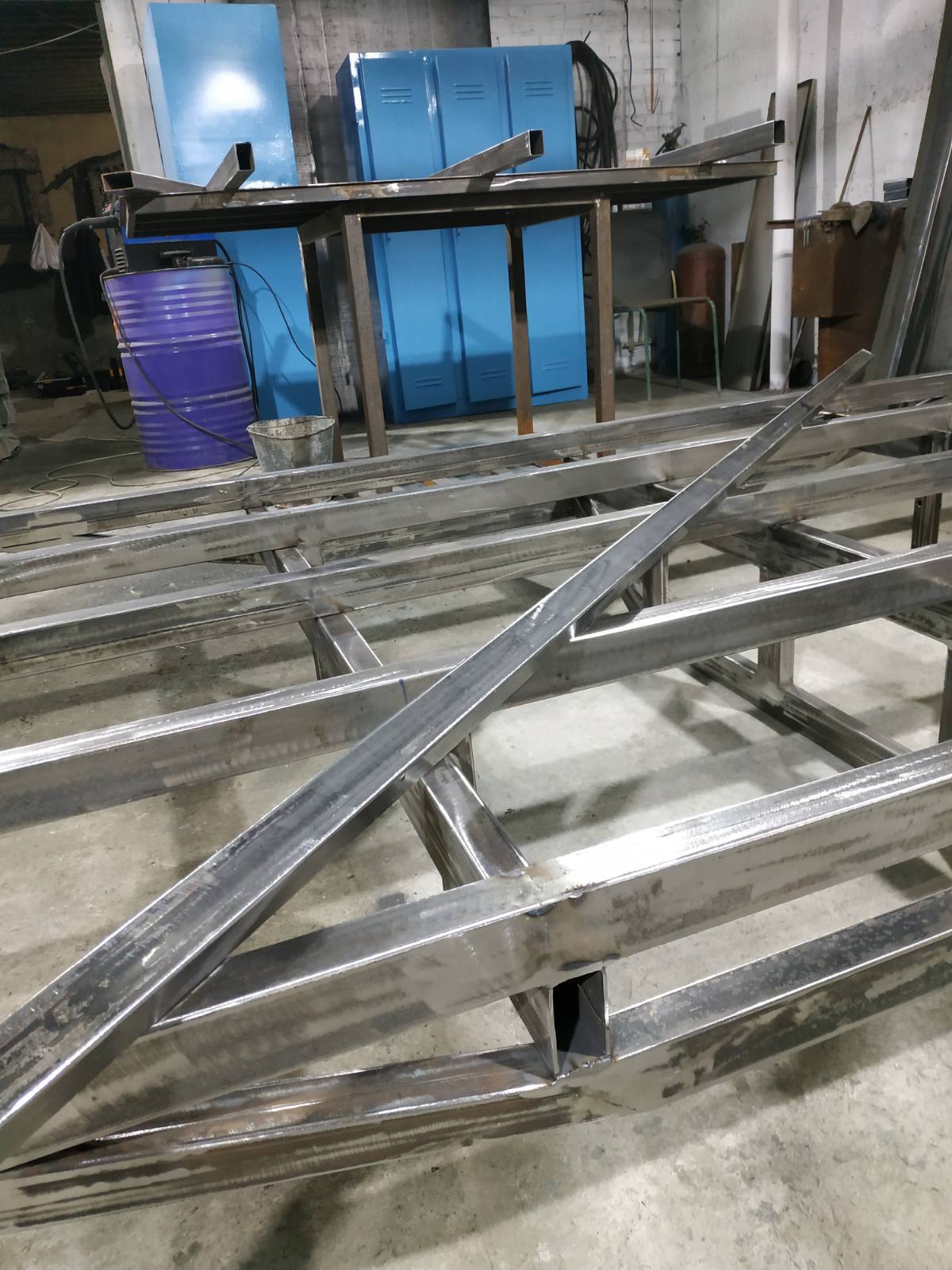

Добавлены косынки, укреплены крайние ригеля, обварено и облизано 90% конструкции. Приступаем к съемным ногам.
Приварены гайки фиксаторы винтовых опор. Пригодятся для фиксации при передвижении стола. Изготавливаем барашки для вкручиваемых болтов М12.

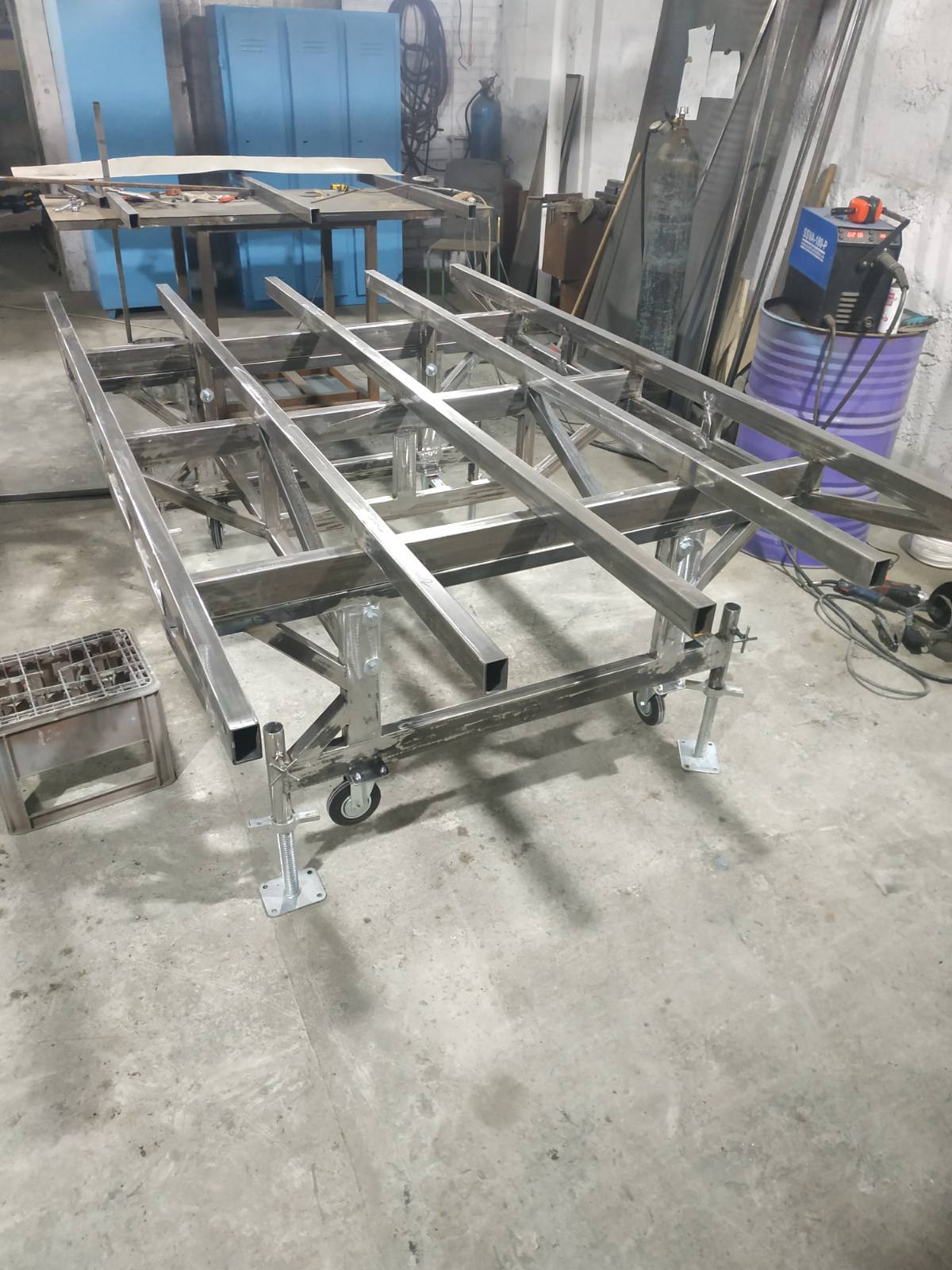

Собираем и тестируем каркас стола. Базовой прочностью удовлетворен. Поднят на высоту для удобства сваривания конструкции но не для работы(примерно 950мм).
Размечаю карты на ригелях для установки поперечин. Будут своеобразные карты 350х350мм. В последствии планируется установка сварочных струбцин через отверстия и усилители.
Набрасываем лист и проверяем на прочность.
Ну вот на данный момент все. Если к теме есть интерес, выложу на днях продолжение. Всем спасибо за просмотр) Хорошего настроения, прекрасную половину с наступающим!
