Спасти рядового "китайца"
(часть 2)
Итак, в первой части я рассказал о китайском радиоприемнике и путях его ремонта, для пожилого, мне не родного человека. Но должен добавить, я это делаю бесплатно, и следовательно мне нужно идти не очень затратным путём, надеюсь вы меня понимаете)) Поэтому, решить проблему ремонта, покупкой нового блока питания нужного напряжения и мощности, в этом случае не вариант. Как впрочем и заказать и ждать посылки нового трансформатора с Китая.
типичный представитель внешнего блока питания и его цена
Но если ремонтируете для себя или владелец согласен на траты, то очень удобный вариант. К тому же, если не заморачиваться, то можно отрезать от блока штеккер и запаять вывода прям на плату приемника, и всё - пользуйтесь на здоровье. Переделка же радио на питание от аккумулятора и встройкой платы для его зарядки, в моём случае ещё затратнее, но если ремонт для себя, то это ещё более лучший вариант. Я же решил использовать для питания зарядник для мобильного телефона, который у меня остался от старого кнопочного. Проблема меня настигла там, где я не ожидал. А именно, я впервые при разборке и ремонте такой марки радио увидел другую применённую микросхему. То есть, их было две, вместо привычной одной большой.
Типичная схема радио KIPO 408
То есть вместо одной микрухи, которая отвечает и за радиотракт и за усиление звука для динамика, стояли две, одна 16 - выводная на радиотракт, и 8-выводная за УНЧ. И главное, если у первого варианта, питание лежит в широких пределах, от 3 вольт и до 7,5 вольт. То второй вариант просит 3 вольта и "угрожает" сгореть если напряжение превысит 4 вольта. А зарядники выдают обычно 5,2 - 5,5 вольт, поэтому прямая подача на плату чревата... Тут надо ещё прямо сказать что использование зарядников для питания радио, это компромисс. Вообще-то, они для этого не предназначены, это раз, во вторых они импульсники(без трансформаторной схемы) и могут давать помехи. Плюсом идёт то, что пристраиваем то, что лежит без дела)) Вообщем, придётся "убирать" лишние и опасные 2,5 вольт и сделаем мы это не резистором, как первое что приходит всем в голову, да? А цепочкой последовательно соединённых диодов. Не вдаваясь в теорию, скажу, что каждый диод может "забрать от 0,3 до 0,7 вольт(от величины тока).
Сам принцип действий, чтоб максимально доходчиво))
Для этого используют выпрямительные кремниевые диоды. Количество можно подобрать опытным путём

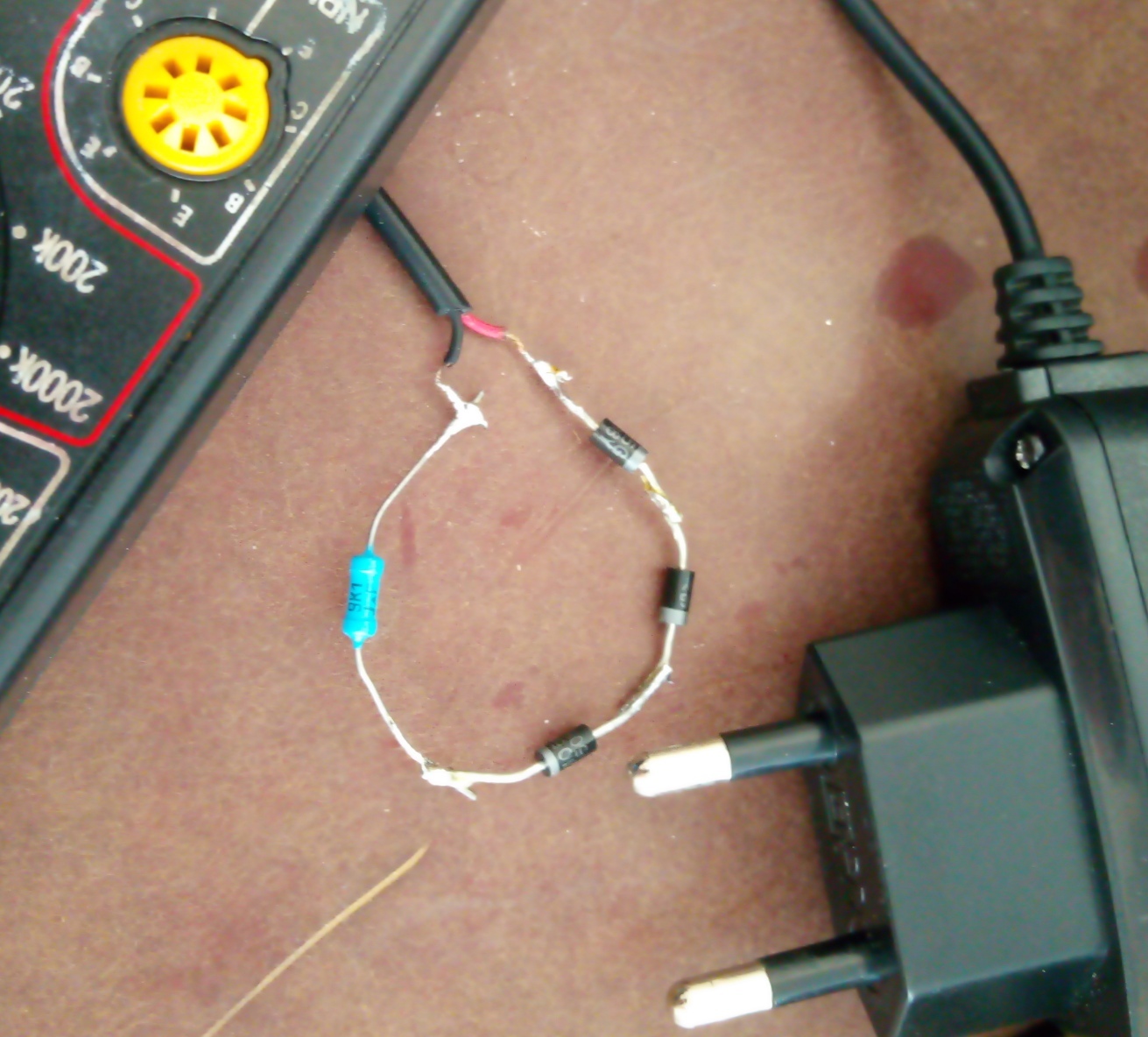

Резистор как нагрузка. Определяем сколько диодов надо, чтобы получить нужное напряжение.
Когда всё было спаяно и собрано и заработало, то замеры показали, что при питании 2,8 вольт, ток около 30 ма. Однако радио на максимальной громкости орало невозможно громко)) Впаял в ручку простой ограничитель поворота громкости, закрепив клеем. Да, согласен, колхоз)), но эффективный.
Из обычной скрепки, ограничитель поворота. И да, так можно было))
После всего, собрал, погонял часов пять. Всё нормально, не фонит, приём хороший, звук достаточно чистый и громкий. Правда когда отдавал, убедительно просил, что бы бабушка не забывала вынуть блок из розетки.
Отремонтированое радио, слева виден шнур от зарядника.
