Маркировка есть на проводах подходящих к патч панеле, на самой патч панеле она дублируется и имеется план помещения с маркировкой точек вывода проводов. Последовательность подключения в коммутаторах соблюдается со сдвигом на связь коммутаторов на случай не использования sfp, ну и если сменится сисадмин будет прям ебалан то у него будет надеюсь в наличии обычный кабельный тестер с функцией подсветки порта на свитче
Красиво, у меня банально нет такого объема работы или бюджетов, мы занимаемся обслуживанием скорее предприятий малого бизнеса, а монтажные работы это побочные, потому рука не набита делать красоту, раз в 5 лет шкаф хорошо если собираю

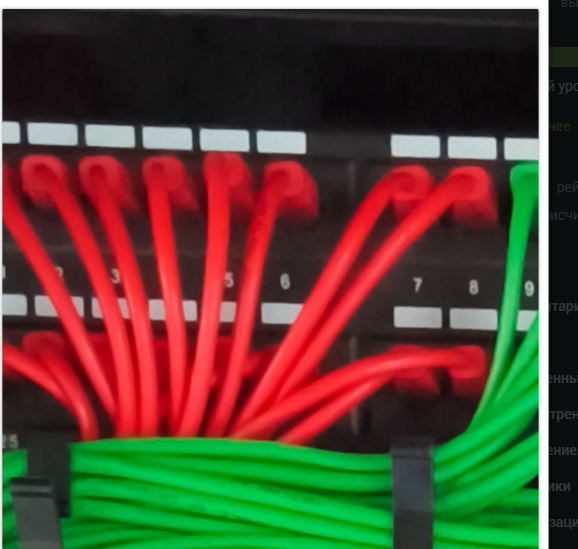

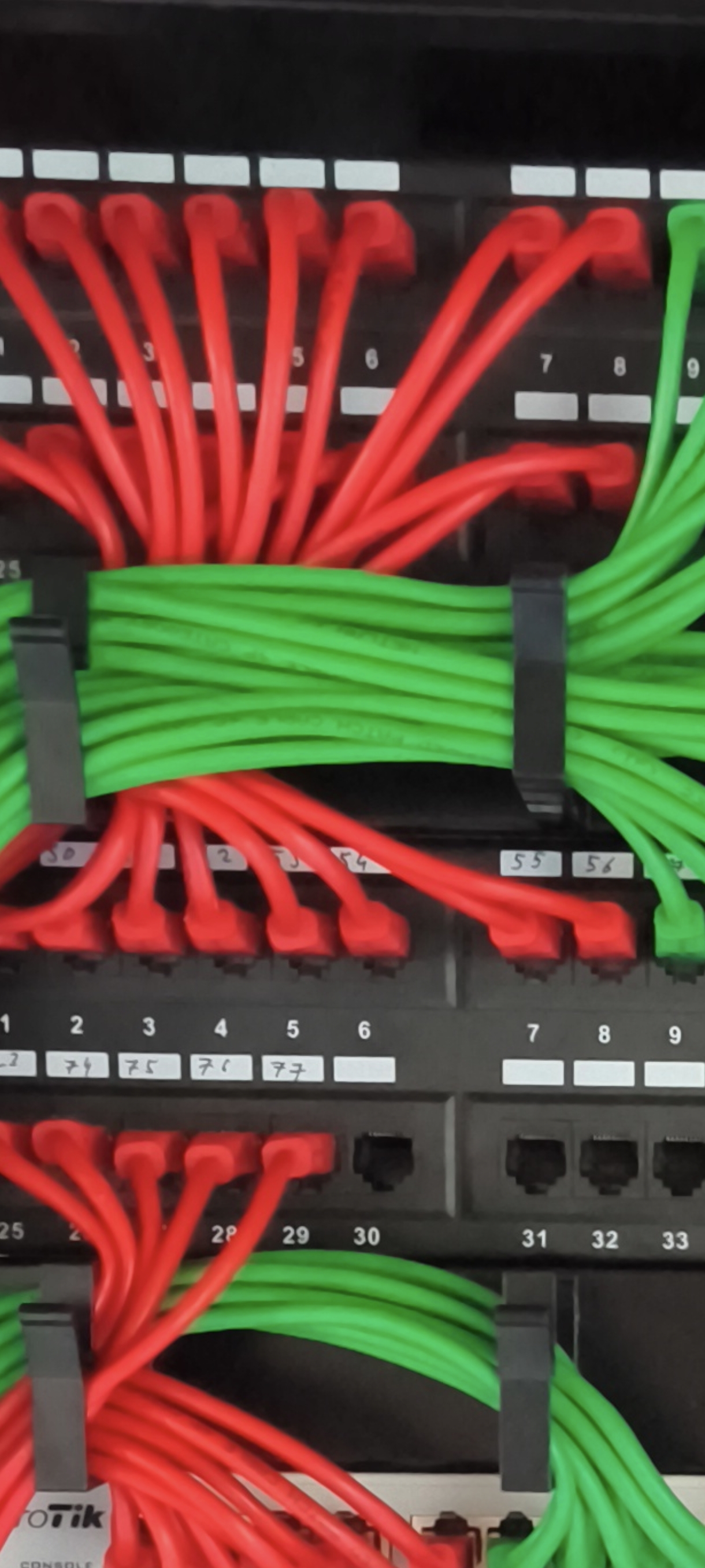

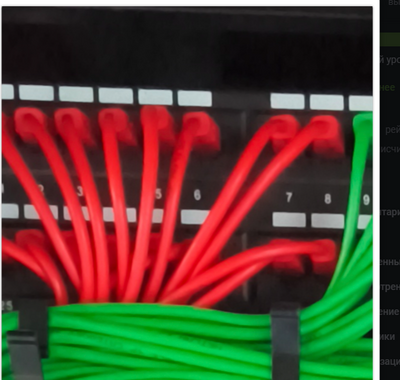

Присмотритесь, я про патчкорды которые выходят из 7,8 портов маршрутизатора. Идут по середине оборудования. Так же хочу отметить, что ваш план сомнительный, с учётом фактора ночной работы и уставшего монтажника, уронит железку, оборвёт работающие линии, будет простой сервисов и санкции в рамках sla с клиентами.
Изначально были взяты короткие патчкорды, уже докуплены нормальные)) да и надеюсь что после сборки до конца и настройке всего после переезда клиентов шкаф будет пылиться
Бухта витой пары 700р(100м), пачка коннекторов 300р. Обжать 160 концов можно за за 2-3 часа🤷5 минут - это когда раскладку по картинке вспоминаешь, потом быстрее получается. Какие 9600 или 17к? 🤔
3100 за 100 метров медяхи серой гигабитной, боюсь представить какое дерьмо из кабеля по вашей цене выйдет, коннекторы да, есть по 3.5 норм, но недавно в энергосфере покупал дешевле и половину выкинул, постоянно непробив жилы, ещё ржавеющие с неистовой скоростью видел. Про 5 минут может погорячился, с таймером не сидел, но надрезать с двух сторон, снять оболочку, раскрутить пары, распределить по цветам раскладки, обрезать, завести в коннектор, убедиться что никто не попутался, обжать, от 3 до 5 минут
Спасибо) да когда пост вышел в горячее я ощутил фуру говна, но пост предполагал её) там ещё будет десяток корректировок во время переезда клиента в новый офис
У тебя тогда получается 2 системы обозначений. Родная и подпись. По запарке можно забыться. Это не очень профессионально. Я же не говорю что на стенке шкафа должна быть схема того где розетки в офисе находятся ))) так чисто что бы подпись была.
Мне корейцы в стене провод чем то прошили, либо когда зашивали, либо когда решили что заебись делать вентиляцию под местом входа проводов, остальное с кабель тестером спокойно находится любым сисадмином)
Как админ с 20 летним опытом работы, в том числе с коммутационными стойками, скажу следующее: когда вам понадобиться заменить померший патчкорд, вы проклянете эту красоту.
Как админ с 20 летним опытом работы, в том числе с коммутационными стойками, скажу следующее: когда вам понадобиться заменить померший патчкорд, вы проклянете эту красоту.
Как админ с 20 летним опытом работы, в том числе с коммутационными стойками, скажу следующее: когда вам понадобиться заменить померший патчкорд, вы проклянете эту красоту.
Как админ с 20 летним опытом работы, в том числе с коммутационными стойками, скажу следующее: когда вам понадобиться заменить померший патчкорд, вы проклянете эту красоту.
Красивый шкаф. Но, практичнее собирать однотипные жгуты разными цветами. Будет проще понять где какой провод.
Шкаф выглядит красиво только первый месяц эксплуатации. Потом, Машеньку из третьего отдела надо пересадить на второй этаж, а Серёжу перекинуть в другую подсесть. Сегмент #4 случайно просверлили перфоратором. Надо что-то думать. А, в помещение на третьем этаже разместили арендаторов. У них своя сеть.
Когда нужно сделать что-то быстро, сильно помогает серая витуха, безымянные джеки и хорошие клещи!)) Живёт потом годами.
Согласен, от ситуации к ситуации разное бывает. Но тут офис у них свой, без арендаторов будет, в цветных этих кордах смысла ровно столько же сколько и в серых, их задача от свитча до панели доставлять инет, все остальное лирика)) на другом объекте шкаф стоит, на него не выделяют средства для облагораживания и обновления, порой хочется просто бокорезами поработать
48 модульные 2х юнитовые патч-панели, органайзеры прищепки, 3х метровые патчкорды, подключение первых портов на самый нижний мутатор, шнурки спрятанные за стойку... Да ты извращенец! Розовые сопли не спасают.
Когда бы советским проектировщикам сказали, что в комнате нужно делать больше одной розетки, они бы рассмеялись тебе в лицо и спросили: "Ты что туда включать собрался: второй телевизор или персональный компьютер?"
А прикинь, если чередовать панель-коммутатор и кроссировать всё 10-15 см патч кордами, тогда можно обойтись без организаторов, увеличить ёмкость шкафа.

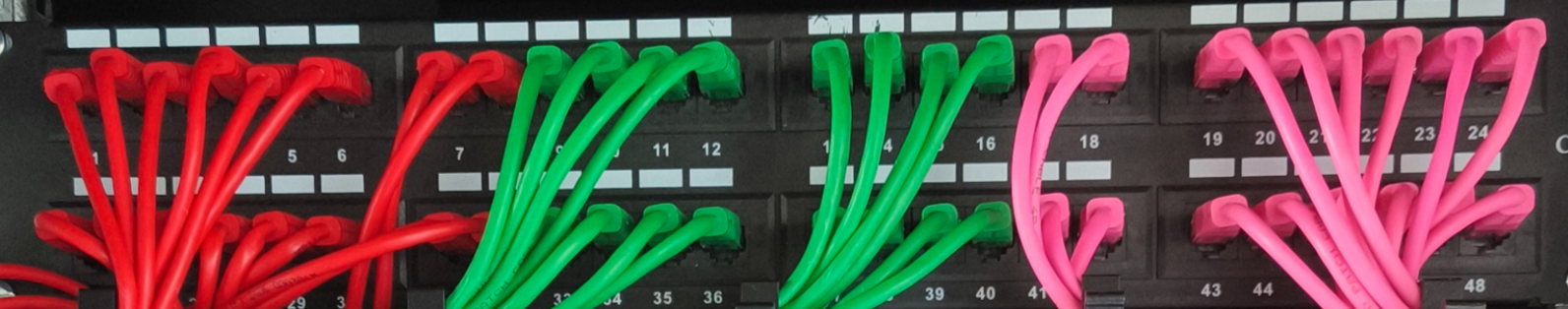

Табличка на боковой стенке, порты подписаны и патч панели согласно нумерации и шпаргалке, внахлёст чтобы потом дольше что то делать если придется когда нибудь
Да вполне себе sql 1c сервер, или файловый сервер с виртуалками, одна на домен, другая ftp, рядом ещё поставить контроллер домена главный физический. А для инженеров на сервер можно поставить 128 гигов оперы, видяху rtx5070 к примеру иди из amd txt7900 и будет у них рендер по проще объемов
0.5 метра любого цвета 80 рублей, 1 метр 120 рублей любого цвета, 1.5 метра 140 рублей любого цвета. Себестоимость с медным кабелем 20 рублей, но на каждый минут по 5 тратишь, если прозванивать то 7, то есть в лучшем случае 10 в час, их нужно было 80, это часов 8 работы, час моей работы 2к, это получается 17600 вышло бы если бы делал сам, или 9600 закупить патчкорды и сэкономить время
Маркировка нужна. А так молодец. Я в свое время тоже заморачивался. Первая сборка была вообще лютая, я еще стяжками пластиковыми все по стягивал для красоты...Как же я потом матерился на себя, спустя некоторое время:)))
Кабель промаркирован, панель согласно нумерации кабеля тоже, вторая прописана маркером первая совпадает. Что маркировка для проводов на свитчах не особо нужна думаю объяснять нет смысла, так же есть в шкафу картинка какой номерок куда идёт и таблица назначения
@INDIGO.VDK125ru, присоеденяюсь к комментатору. такой вариант не рассматривали? тогда вместо 2-3м кабелей можно использовать короткие. бережет силы и нервы.

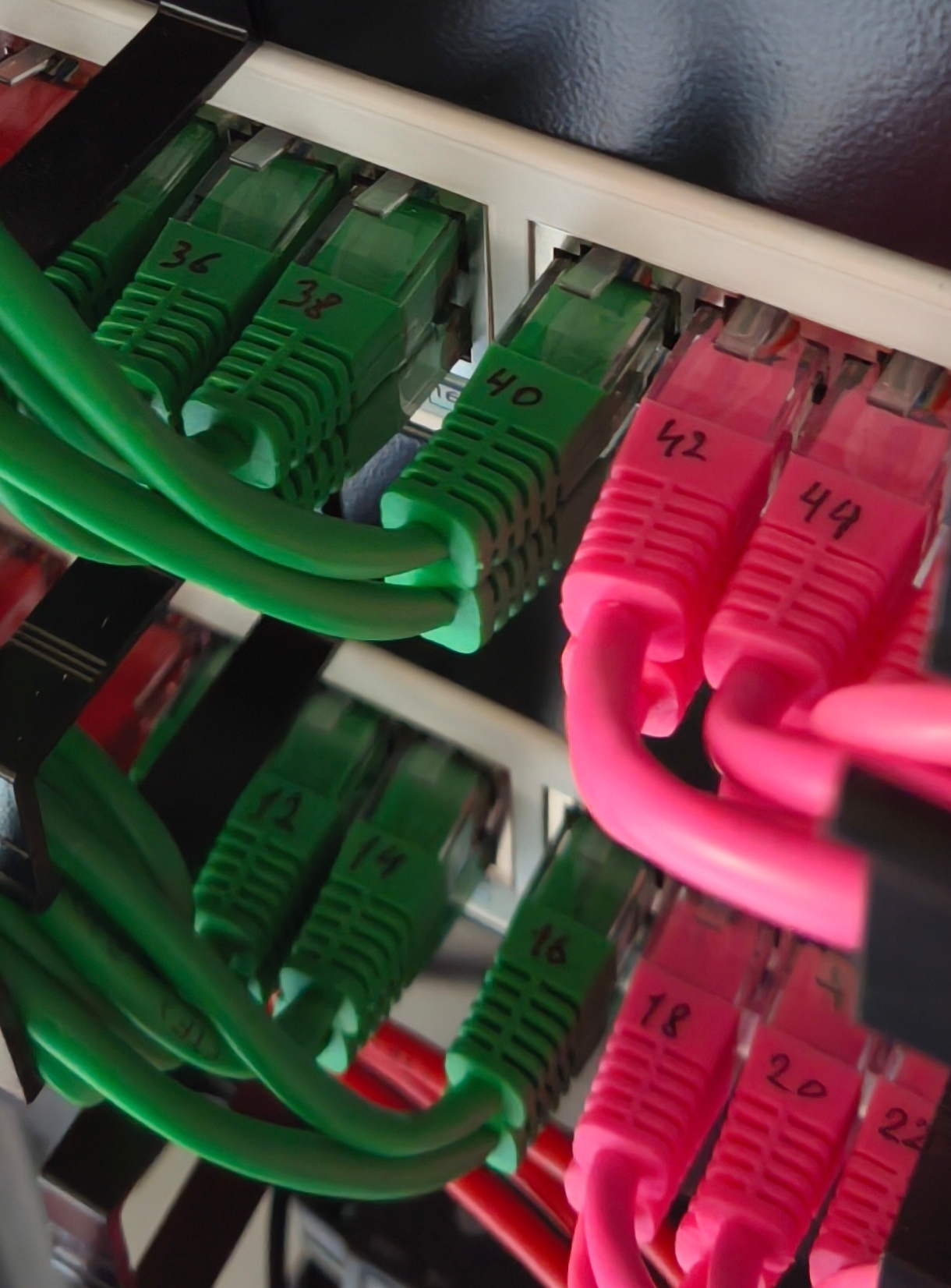

патч корды без маркировки. что если кто то придёт и выдернет все провода? как быстро восстановить сеть? а коммутатор если менять нужно будет? опять выдергивать патч корды которые к тому же ещё и мешают. имхо халтура.
Смотря что входит в ТЗ, если уже проложены кабеля их нужно именно внедрить в шкаф с серверами, то стоимость оборудования и человека часов на настройку и монтаж. Либо у вас свой сисадмин на окладе которому кинули оборудование и патчкорды, а он оказался перфекционист))

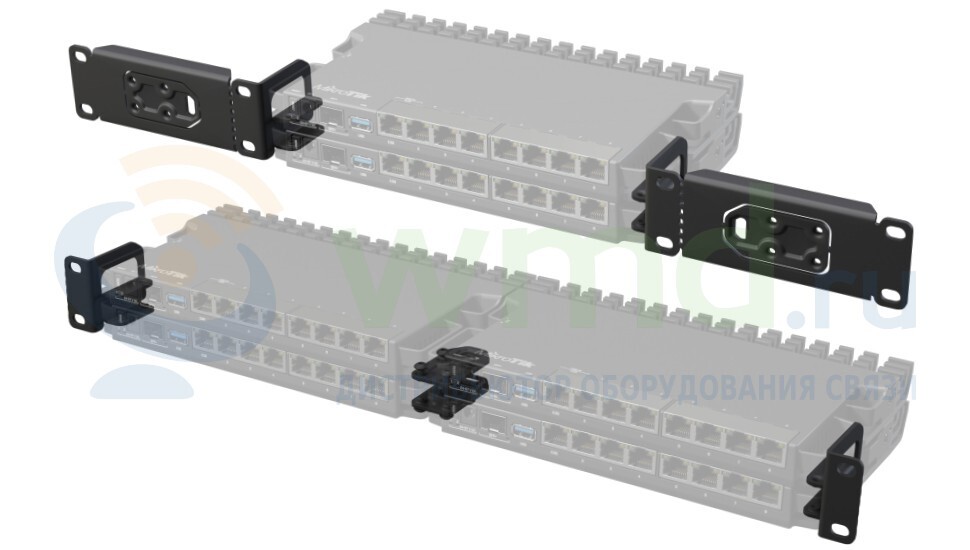

У каждого свитча свой блок питания, у роутера свой, я и не смотрел есть ли под такой роутер уши, просто у него странное расположение и в комплекте только шурупы прикрутить
Она есть и последовательность есть и маркировка провода приходящего в патч панель и даже план помещения с аналогичной маркировкой провода. Даже проект есть в автокаде с размерами, длинами, розетками, трассами))
Если по простому, то потому что могу)) функционала в любом цвете ноль, некоторое визуальное разграничение и радость проектировщиков для которых шкаф :)

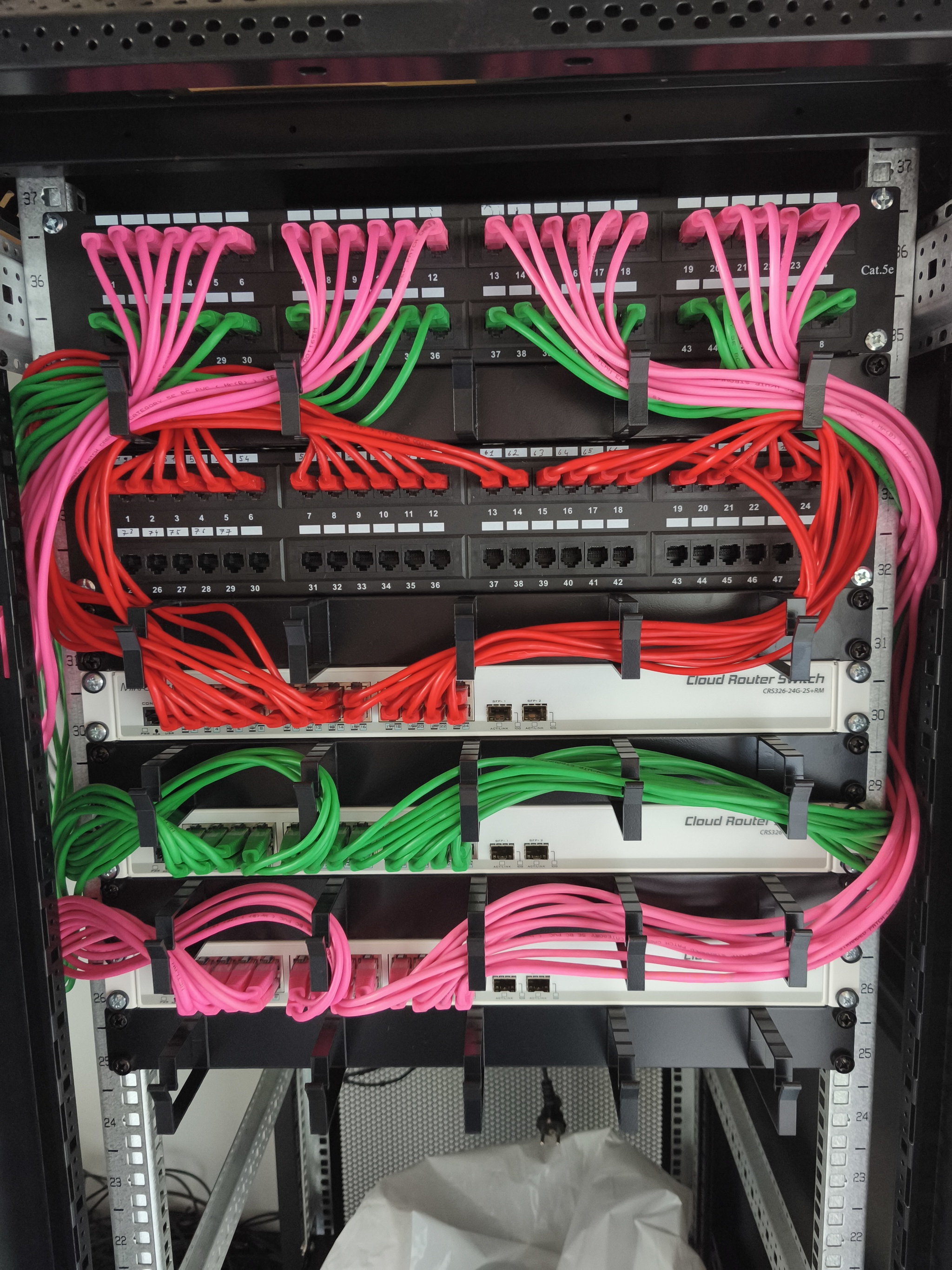

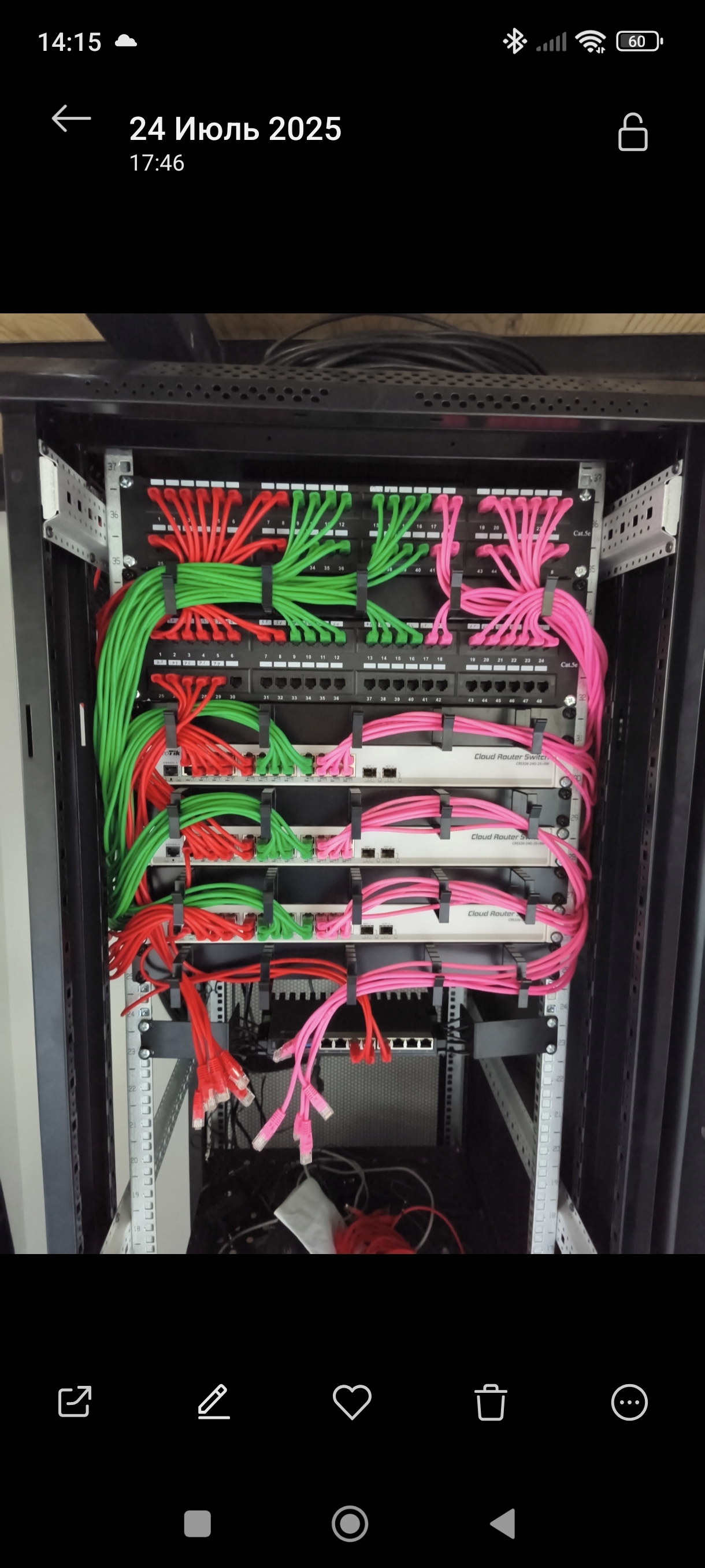

Да, между микробом, который решили купить не стоечный и пеналом будет ещё коммутатор управляемы, но красота не перекроется, потому что на него пойдет 7 оставшихся в панеле портов по левой стороне с уходом в бок, и на нем будут местные серваки да хранилки, там считай уход в бок с концами. Потом сделаю фото конечного варианта, ну и прям заморчаиваюсь первый раз с такими приколами и цветами, потому решил сюда авторского контента добавить, без претензий на ультра профессиональный уровень сборки этого шкафа)
Ничего подобного, первый порт я всегда удалю из бриджа и не использую его, в случае с нетинсталом нужен как раз первый порт и если он сдохнет то восстановить железку будет нельзя.

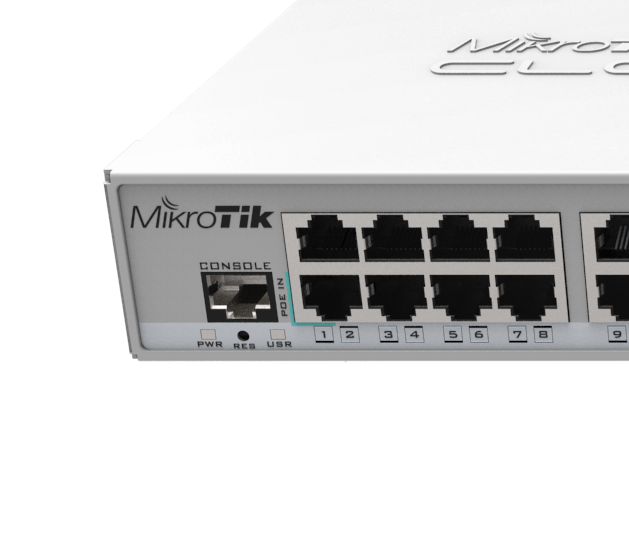

Я может ошибаюсь, но тут есть ещё консольный порт, он же пое ин, в случае необходимости будет он использован для настройки. Но пока что первые порты пойдут на соединение с роутером, там если заказчик раскошелится, то поставим 10гигабитные sfp модули и свяжем их оптикой
