Слабая гайка и катастрофа Ан-24 в Ижевске⁠⁠1

Субботним вечером 28 января 1984 года авиалайнер Ан-24РВ Ижевского объединенного авиаотряда авиакомпании "Аэрофлот" завершал внутренний рейс по маршруту Куйбышев (ныне Самара) - Ижевск и готовился к посадке на домашнем аэродроме.

В столице Удмуртии Ан-24 эксплуатировали с 1977 года. Там же производилось и обслуживание самолётов на авиационно-технической базе аэродрома. Ан-24, предназначенный для перевозки пассажиров или груза на линиях протяжённостью 300-1200 км с крейсерской скоростью полёта 450-500 км/ч, был чрезвычайно востребован в бурно развивающемся промышленном Ижевске для связи с регионами необъятного СССР. А то, что этот лайнер был способен взлетать с бетонированных, грунтовых, заснеженных или каменистых аэродромов, делало его практически незаменимым на маршрутах из Удмуртии.

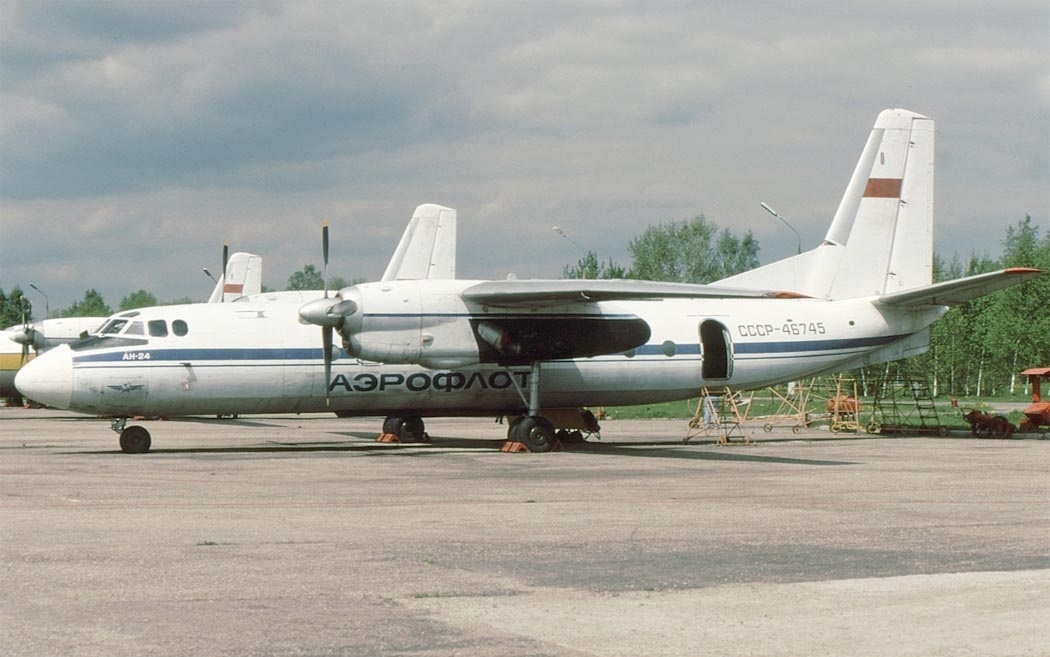

Данный Ан-24 имел модификацию «РВ» с установленной в правой мотогондоле турбовинтового двигателя вспомогательной силовой установкой, необходимой для короткого разбега при взлете, ускорения набора высоты и завершения полёта при отказе одного из двух основных двигателей. Также этой установкой обеспечивалось электропитание и запуск двигателей на аэродромах, не оснащенных специальным наземным оборудованием. На описываемый день авиалайнер имел в общей сложности около 17 тысяч часов налёта и совершил 11 166 циклов «взлет-посадка».

Управлял самолетом экипаж из 3 человек в составе: командира, второго пилота и бортмеханика. В салоне находились 49 пассажиров (43 взрослых и 6 детей), которых обслуживала одна стюардесса.

Полет от Куйбышева до точки начала снижения прошел без отклонений. В 18:17 экипаж доложил диспетчеру аэропорта Ижевск высоту 4500 метров, удаление 100 км и запросил снижение. Диспетчер разрешил экипажу снижаться до 1800 метров. Для снижения экипаж отключил автопилот. Но неожиданно лётчики обнаружили, что штурвал самолета ходит свободно, без усилий, а самолет не реагирует на его движение.

В 18:21 командир доложил на землю об отказе управления рулём высоты. После неоднократных проверок, в 18:22, экипаж доложил, что самолет не реагирует на отклонение штурвальной колонки, и будет выполнять заход на посадку, используя триммер.

Триммер руля высоты - это небольшая отклоняющаяся поверхность, которая крепится к задней кромке руля высоты. При отклонении триммера в одну сторону, он создает аэродинамическую силу, которая воздействует на руль высоты, заставляя его отклоняться в противоположную сторону. Например, если пилот хочет отклонить руль высоты вверх, он отклоняет триммер вниз.

Посадка при отказе руля высоты с использованием одного только триммера - достаточно редкая ситуация, но она отрабатывается экипажами на тренажёрах, поэтому ничего не предвещало проблем.

Первый заход производился с помощью инструментальной системы посадки с закрылками, выпущенными на 15°, на приборной скорости 270 км/ч в полном соответствии с Руководством по летной эксплуатации самолета Ан-24. Воздушное судно снижалось к взлётно-посадочной полосе точно по курсу и по глиссаде. Но в процессе выравнивания внезапно появился кабрирующий момент, и самолет стал раскачиваться по тангажу с вертикальной перегрузкой в пределах 0,65-1,5 g. Экипаж, приняв единственно правильное в данной ситуации решение, увеличил режим работы двигателей до взлетного и ушел на второй круг.

Второй заход на посадку выполнялся с закрылками, выпущенными на 15°, на приборной скорости 250 км/ч. До начала выравнивания самолет заходил точно по курсу и глиссаде. Торец полосы Ан-24 прошел на высоте около 12 метров с приборной скоростью 250 км/ч и с вертикальной скоростью снижения 4 метра в секунду. Выравнивание произошло над взлетно-посадочной полосой на режиме малого газа, при этом вновь возникла раскачка самолета по тангажу.

На скорости 220 км/ч режим двигателей был убран до ноля. Но тут руль высоты, который до этого был отклонён вверх на 15,2°, за пару секунд самопроизвольно отклонился вверх до упора - на 29,7°. С вертикальной скоростью 10-12 м/с и с перегрузкой в 1,68 g авиалайнер взмыл на высоту 40-50 метров, после чего вышел на закритические углы атаки. На крыльях произошел срыв воздушного потока, вследствие чего Ан-24 потерял подъемную силу.

Самолет перешёл в сваливание на правое крыло, при этом руль высоты за две секунды отклонился вниз с 29,1° до 10,2°. Пытаясь вывести самолёт из падения, экипаж на скорости 170 км/ч увеличил мощность двигателей до взлётного. Но турбовинтовым двигателям Ан-24 требуется время, чтобы развить необходимую мощность. И за эти секунды скорость лайнера упала упала до критических 135 км/ч.

В 18:50 в 820 метрах от начала полосы и 74 метрах правее неё, летевший со скоростью 180 км/ч самолёт врезался в землю правым крылом. От удара правая плоскость оторвалась от фюзеляжа, после чего самолёт промчался по снегу еще почти 70 метров и остановился в 117 метрах от взлетно-посадочной полосы. Шасси, двигатели, мотогондолы и средняя часть фюзеляжа были разрушены. Оторванная носовая часть лежала правее. Пожара при этом не возникло. В катастрофе погибли 4 человека (второй пилот и три пассажира), а ещё 35 (2 члена экипажа и 33 пассажира) были ранены.

После катастрофы для расследования ее обстоятельств и причин была создана комиссия, которая тщательно изучила детали рухнувшего Ан-24, а также записи параметрического и речевого самописцев.

При изучении обломков было установлено, что в полете произошло самопроизвольное отворачивание гайки и выпадение болта из соединения вертикальной тяги двуплечей качалки верхнего узла управления руля высоты. Это и привело к полному рассоединению проводки руля высоты, после чего экипаж потерял возможность им управлять. Злополучная гайка отвернулась из-за того, что в соединении отсутствовал предусмотренный для него контровочный шплинт.

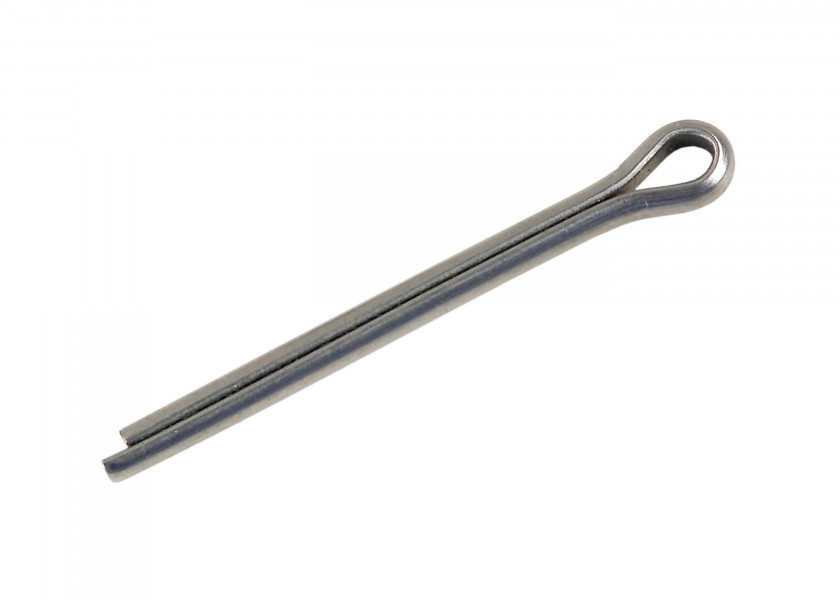

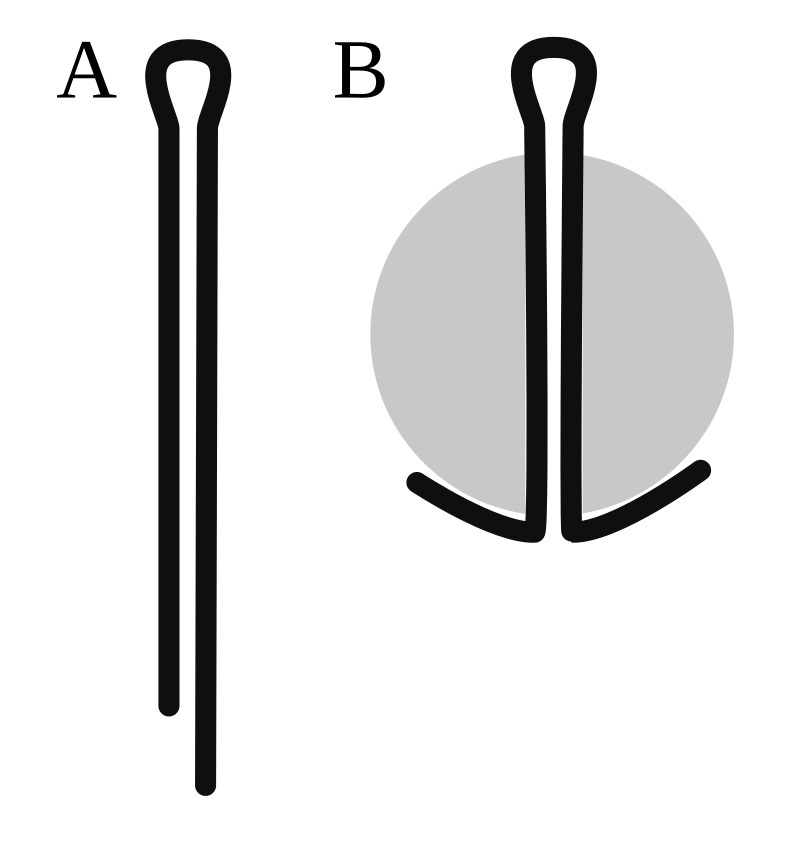

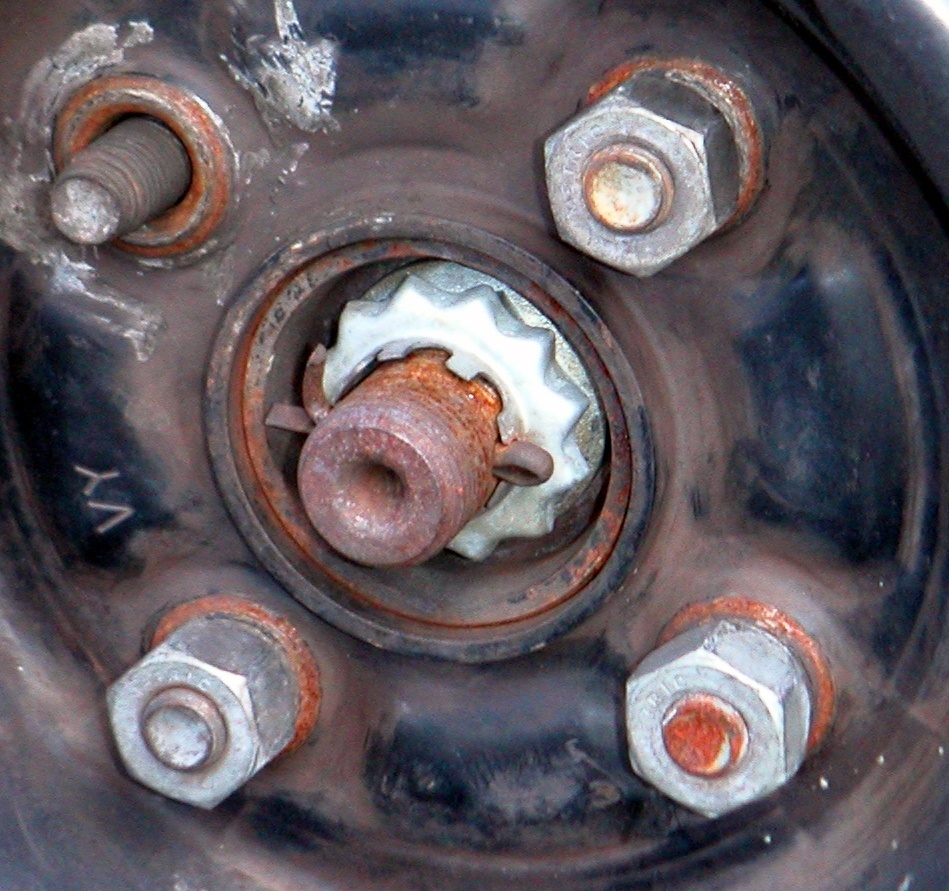

Шплинт - это металлическое упругое крепление, изготавливаемое в виде проволочного стержня полукруглого сечения, согнутого пополам с образованием ушка в месте сгиба Применяется для скрепления слабо нагруженных деталей, либо для предотвращения самоотвинчивания гаек. Для установки шплинта его вставляют в предназначенное для него сквозное отверстие, после чего загибают концы для фиксации в этом отверстии.

Появилась версия, что контровочный шплинт разрушился от нагрузок и выпал. Но в изученном комиссией болтовом соединении полностью отсутствовали следы перетирания или повреждения контровочного шплинта. Кроме того, многолетний опыт эксплуатации Ан-24 говорил о том, что это соединение проводки системы управления не подвергается нагрузкам, которые могли бы привести к разрушению шплинтов. При более тщательном рассмотрении соединения было обнаружено, что шплинтовое отверстие болта полностью заполнено старой смазкой, которой не могло бы там быть в принципе, если бы шплинт был установлен на свое место. Т.е. шплинт в этом этом соединении попросту отсутствовал.

Комиссией было установлено, что при плановом обслуживании на авиационной технической базе Ижевского авиаотряда это соединение не разбиралось. Полной его разборки не требовал и регламент техобслуживания. Последняя же полная разборка проводки системы управления проводилась на Иркутском заводе № 403. После катастрофы в Ижевске была проведена проверка нескольких Ан-24, прошедших ремонт на Иркутском авиазаводе, в ходе которой выявились и другие случаи, когда шплинты в эти соединения рабочими завода не устанавливались.

Таким образом был сделан вывод, что самолёт потерпел катастрофу, унесшую жизни четырёх человек в результате халатности авиатехнических служб. Отказ системы управления рулём высоты произошел из-за рассоединения механической системы его управления в результате самопроизвольного отворачивания гайки их болтового соединения и последующего выпадания болта.

Гайка отвернулась под действием вибрационных нагрузок из-за не установленного при выполнении капитального ремонта на Иркутском авиазаводе контровочного шплинта, предусмотренного технической документацией. В последующем на Ижевской авиационно-технической базе эти дефекты болтовых соединений выявлены не были. А отсутствие шплинта болтового соединения системы управления рулем высоты авиатехники посчитали нормой.
