SITOP 24V/40A
Всем привет, помогите определить сгоревшие компоненты.
блок питания SITOP 6EP1 437-3BA00. 24V 40A
Использовался для зарядки пары больших 12 вольтовых аккумов (250А/Ч), стоящих последовательно.
Что привело к поломке не известно
Из симптомов "не работает, при подключении пыхает" (с)пользователь

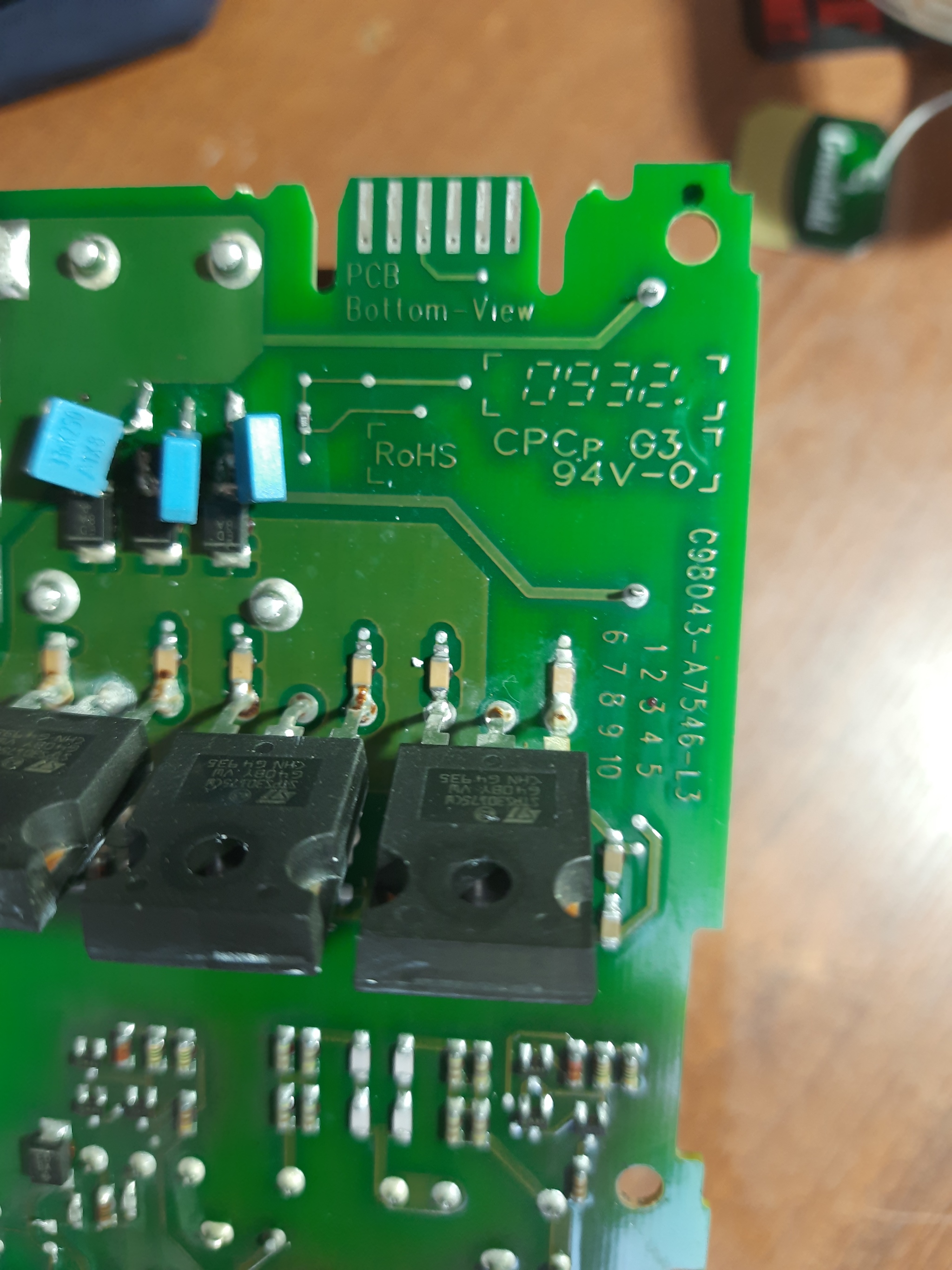

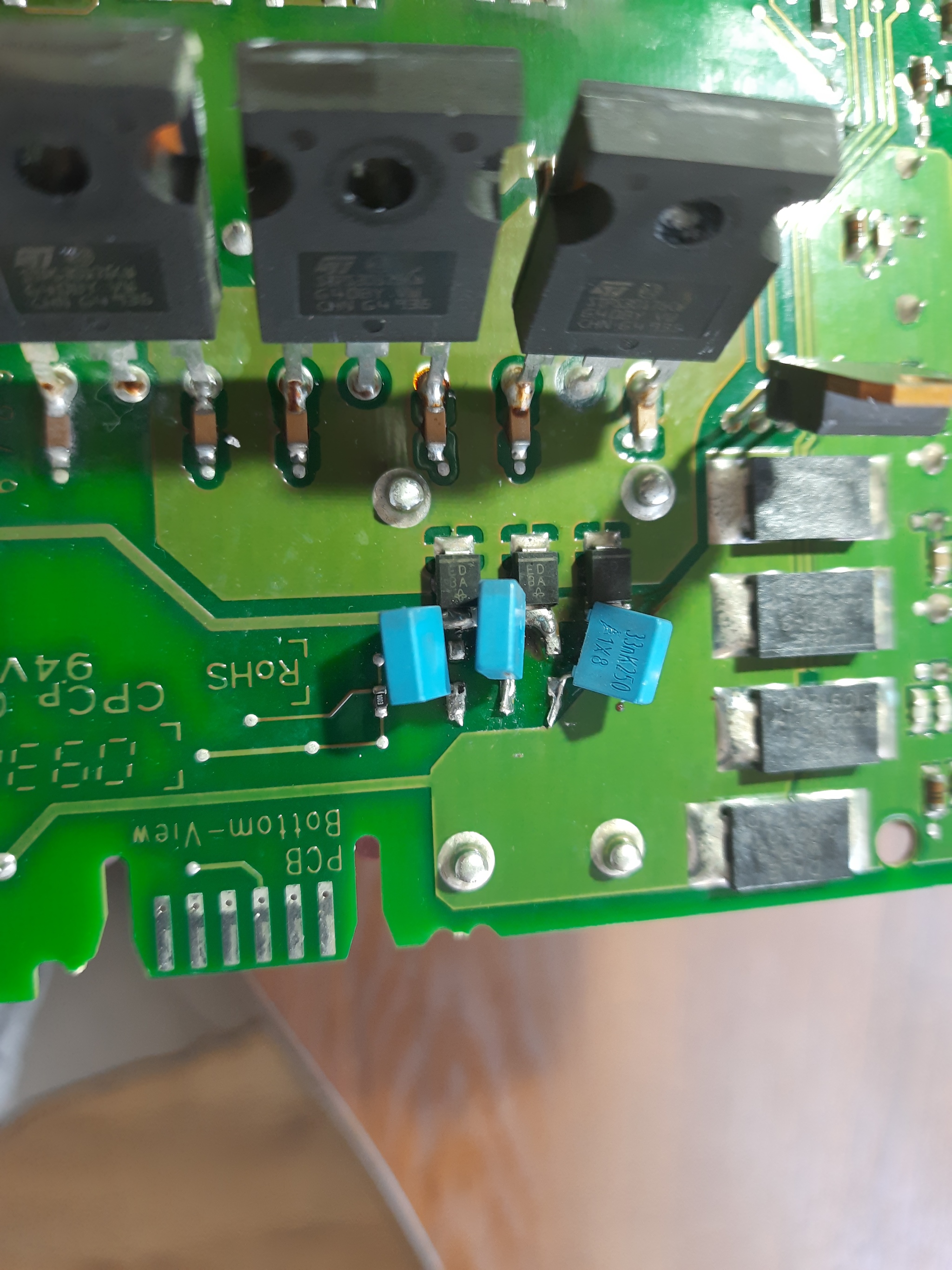

Сам с устройством раньше ничего не делал, но ксть "ощущение" что его ремонтировали до меня и вместо керамических кондеров поставили пленочные. Возможно меняли диоды шотки.
Из оборудования цешка, блок питания, да паяльник
уровень знаний новичок
Если есть птделитесь схемой.
Зачем новичку сразу в импульсники лезть?

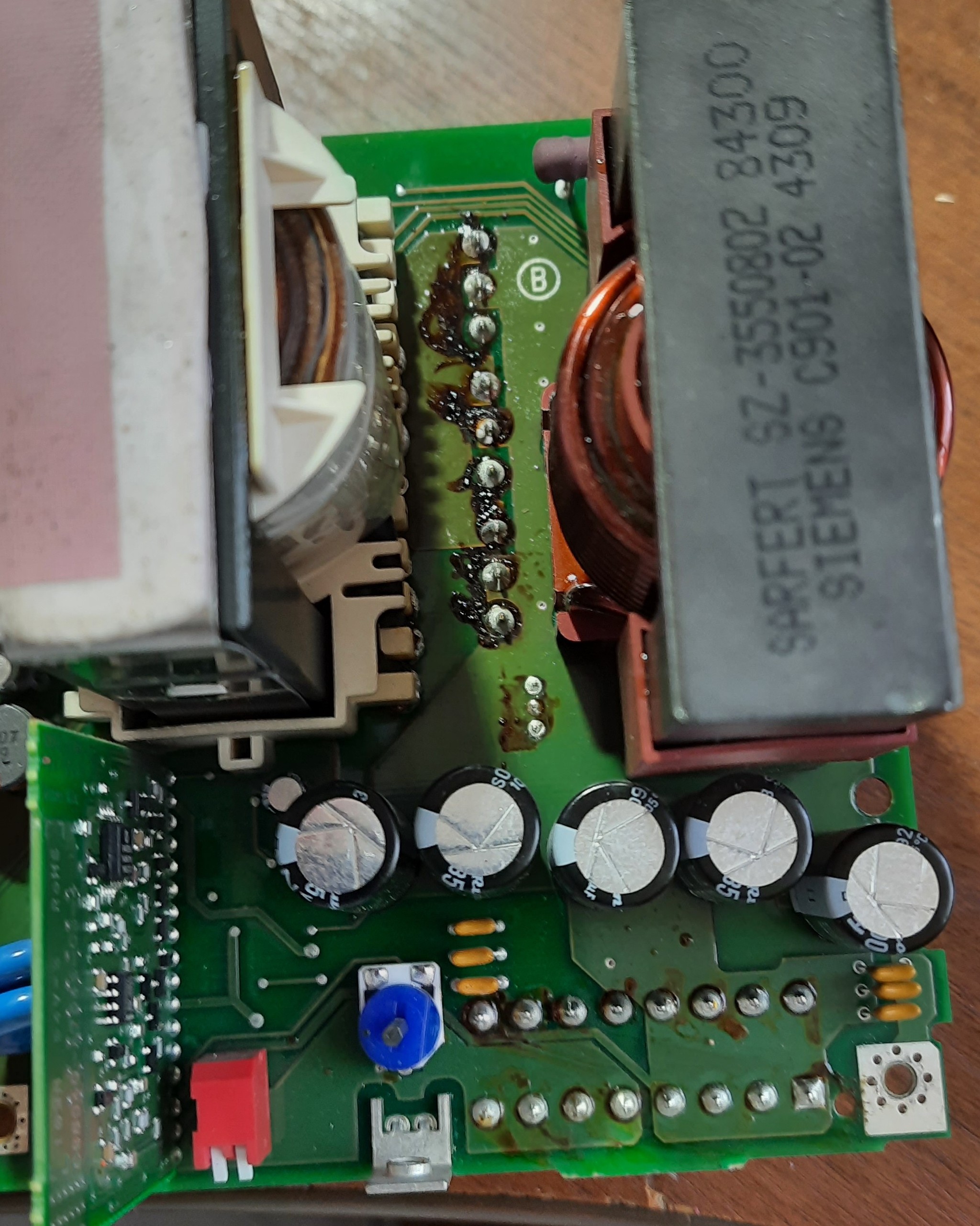

Судя по фото - диодные сборки просто пропаивали. Сними, прозвони. Проверь пайку плёнки, кажись там вообще присоплили без флюса.
Проверь все предохранители, в том числе нулевые резисторы (перемычки). Найди шимку, найди к ней даташит. Посмотри что на ней (лучше-бы ещё осцилограф был). Посмотри её обвязку. Проверь высокую сторону, приходит-ли вообще питание...
