Лига ремонтеров, подскажите, из за чего могло произойти такое.

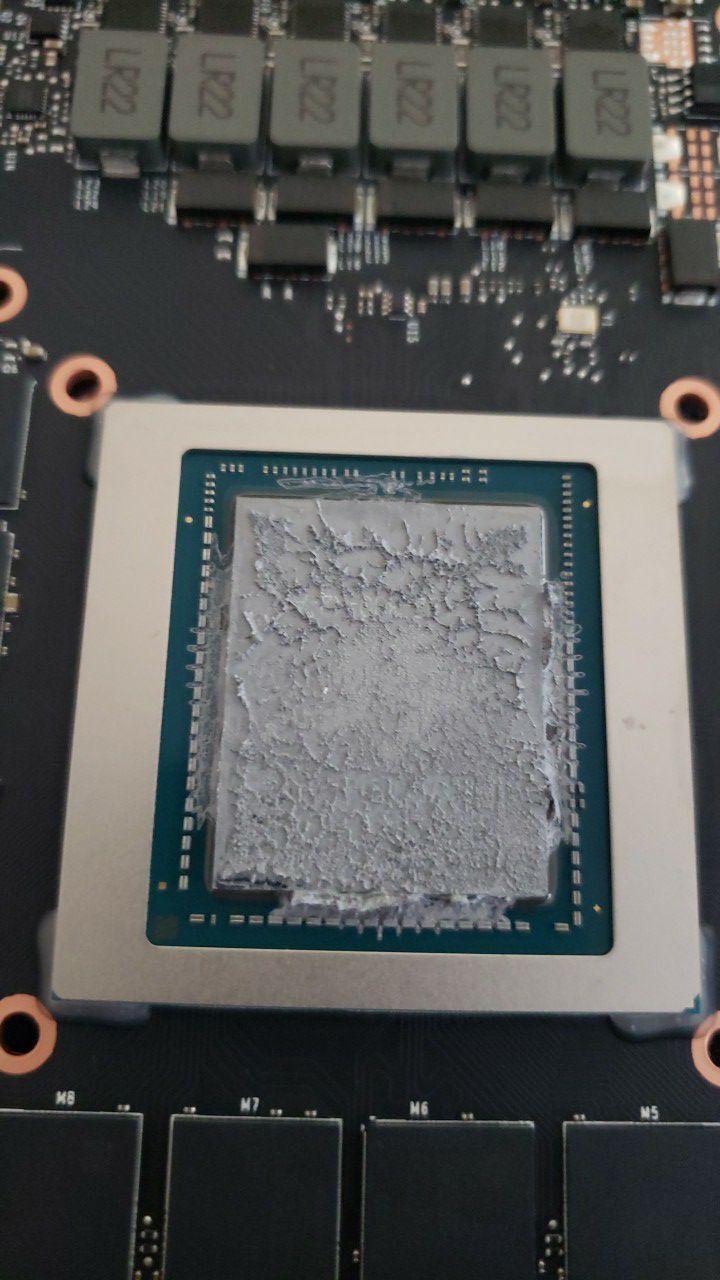

Карта Zotac P102-100 , физических повреждений на плате не увидел. Прогара на цепях питания нет. Карта работала пару дней после чистки, и потом услышал треск, и запах гари появился.
Карта работала на безрейзерной мамке. Остальные 7 карт работают как часы.
Надо искать карту выводов BGA чипа GP102 (BGA Device Pinout) и смотреть на какие площадки приходит питание.
Попробуй замерить базовые сопротивления линий питания:
https://www.cryptoprofi.info/?p=6746
Ремонт GTX1080 или ГПУ "Курильщика"
И написать в Сообщество Ремонтёров:Ну тогда нафига тут вопрос задавать с фотографией, на которой ответ- ОЧЕВИДЕН???? С Вашим-то опытом))) (Сарказм, если чё)
Ну если некоторые идиоты не знают что есть термопаста проводящая ток как например кпт-19 а мажут ими как майонезом на хлеб
нахер кпт, я им никогда не пользовался. Минимум мх4, максимум гелид. или если совсем дорого богато термал гризли.
А не могли ли там пойти шары гулять, от того, что карты работали с постоянным перегревом, до чистки, и карта все это время троттлила, а тут сила тока выше, так как температуры ниже, и троттлинга нет ну и понеслось. Чисто в теории если что.

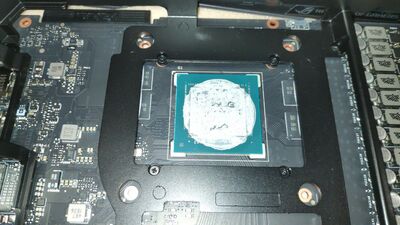

Ну так видно же причину- лопатой термопасту накидал. Жди такой же результат и с остальными, если с такими навыками обслуживать.
а в чем разница? Прошу поведать. С учетом того, что я в свое время материнки от силикона и вазелина( использовался для разгона на азоте) отмывал в посудомоечной машине, и проблем вообще никаких не было. И да, где я "сопливил"? Мне аж интересно стало.
Конечно его(нет), чистый медицинский, ну так к слову.
Как ее может коротнуть, если она ниже кристалла физически. И побольше оскорблений незнакомому человеку. Манеры так и прут. Или вы каста ремонтников все такие?

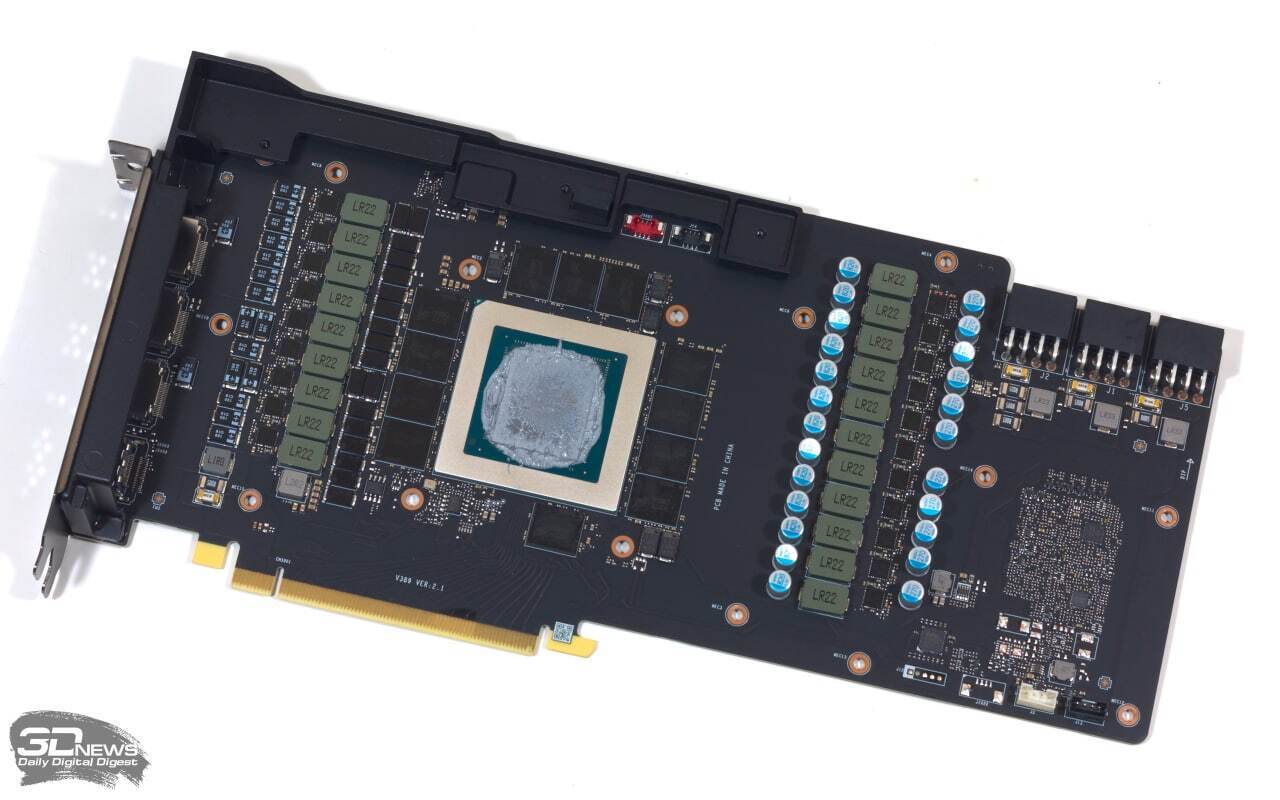

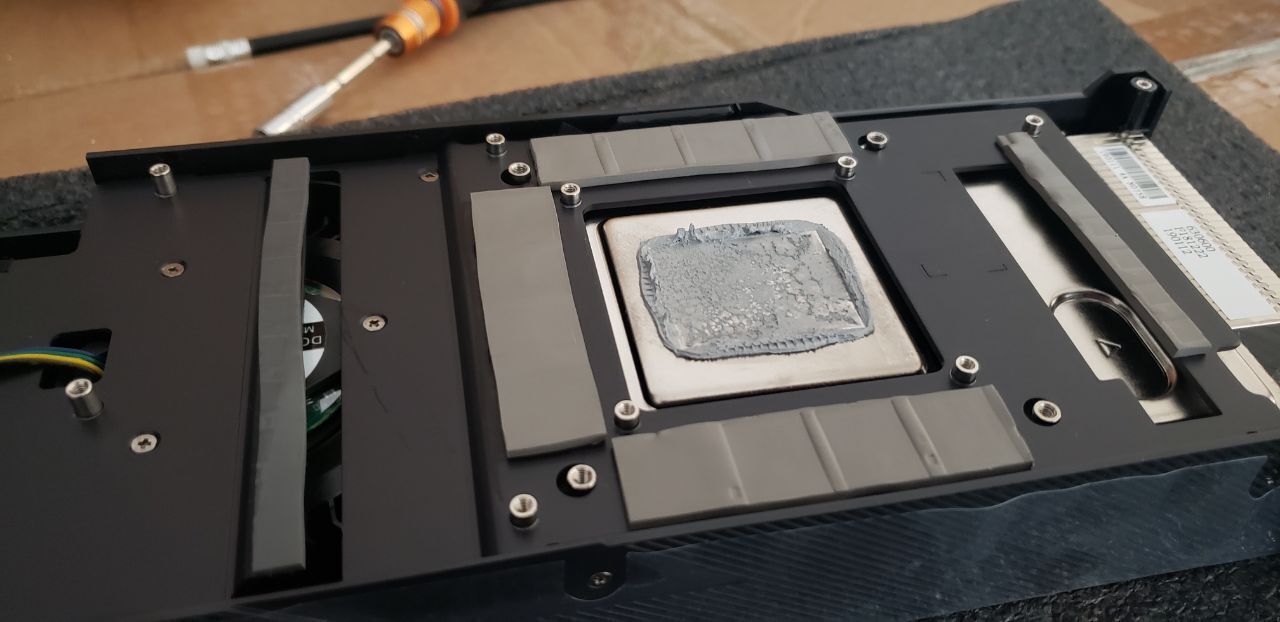

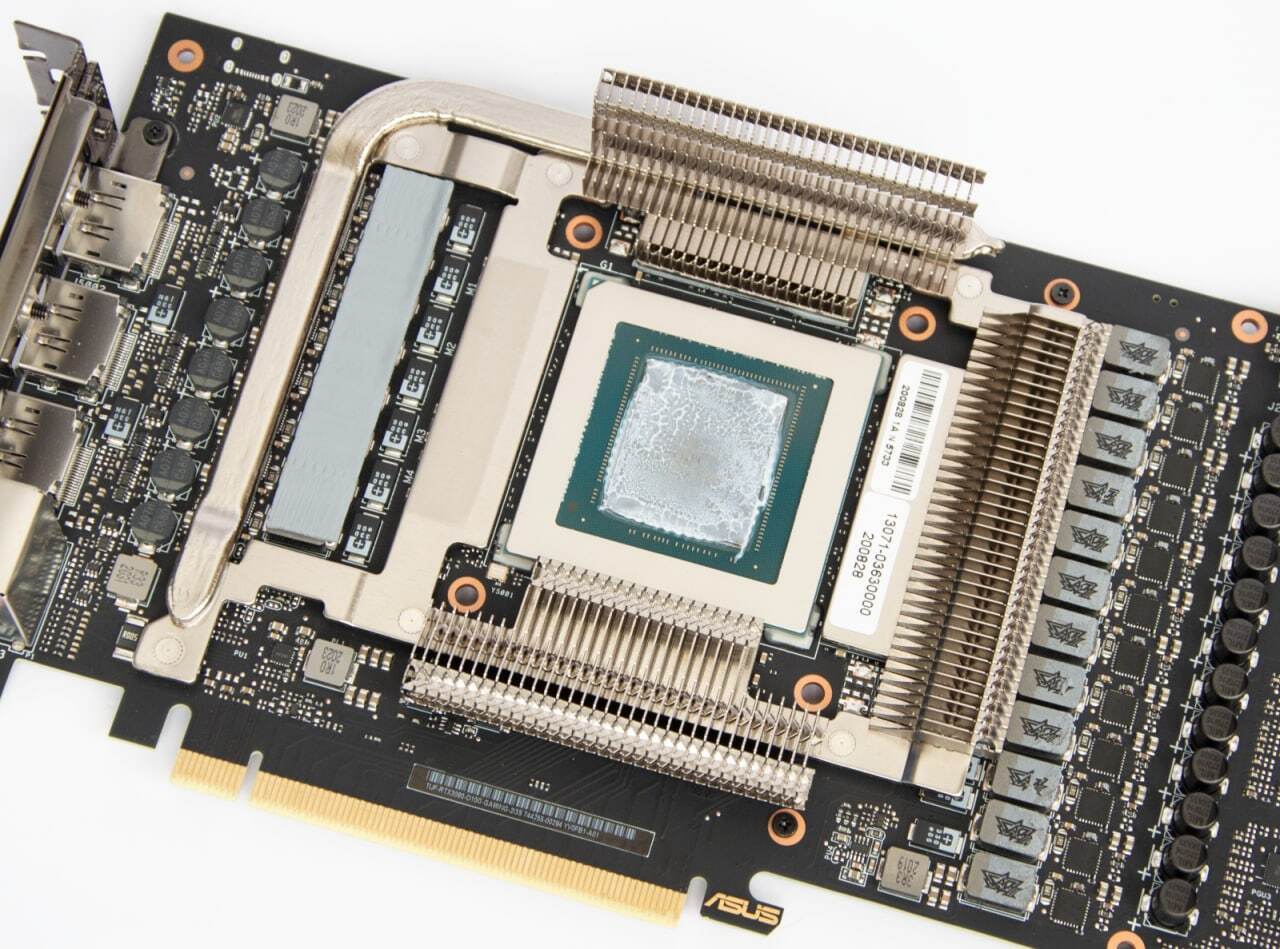

МХ4, и да, на заводе пасты тоже много кладут. На самом кристалле было все намазано очень тонко.
1. Плохой контакт радиатора или контрафактная термопаста.
2. Закупоривание "компенсационного отверстия" (при заливке оставляют отверстие, не всегда и не везде) компаунда вокруг BGA.
3. КЗ по вине термопасты ("заливка" SMD компонентов, зависит от состава термопасты), попавших инородных частиц или оставления осадков промывочной жидкости, особенно актуально для СВЧ.
4. КЗ по перекосу установки СО (системы охлаждения).
Паста мх4, оригинал.
Не знал
Пользовался спиртом, и щеткой новой, металлической стружки не должно быть.
Там демпферы, и сам кондер ниже кристалла.
Вы в курсе про состав "заводской" пасты? Я не уверен))) Допускаю, что она или конченая(ничего не отводящая толком) либо инновационная, секретная и дорогая Лучше всего проводит тепло металл, поэтому большинство паст на рынке- пудра алюминиевая(хоть кремнием ее называют, хоть силициумом) со связующим. И с соответствующей электропроводностью.
шта? вы понимаете различия кремния(песка) и алюминиевой стружки(металл)? Давайте расскажите про состав MX4, которой уже 15 лет как все пользуются. Причем с ЖМ я так же имел дело, не переживайте.
