Ремонт Rolleiflex 2.8E⁠⁠

Всем привет, штош, Роллеи запали в душу, как говорится - никому не скажу, но знаки будут. Так что сегодня будет полный ребилд очередной модели.

Так, для начала обращу внимание еще раз, что Роллей как производитель мне оч понравились с точки зрения и качества изготовления, и дизайна, и инженерии. Это Компания которая открыла такой вид фотоаппаратов как TLR, и действительно делала лучшие, из созданных когда либо TLR. Именно поэтому с желанием прощупать их, поразбираться, я покупал очередную модель, и каждый раз не разочаровывался в самом аппарате. У меня были посты о ремонте MX-EVS , Rolleicord Art Deco , и Automat model 2 и даже роскошный и необычный однообъективный SL66.

В общем это я к тому, что желание поковыряться в легендарных моделях E и F серии было последовательным и основательным. Это как поставить точку в давнишнем споре. Слишком много обсуждений всех моделей, но я бы хотел иметь свое личное мнение на счет каждой из них.

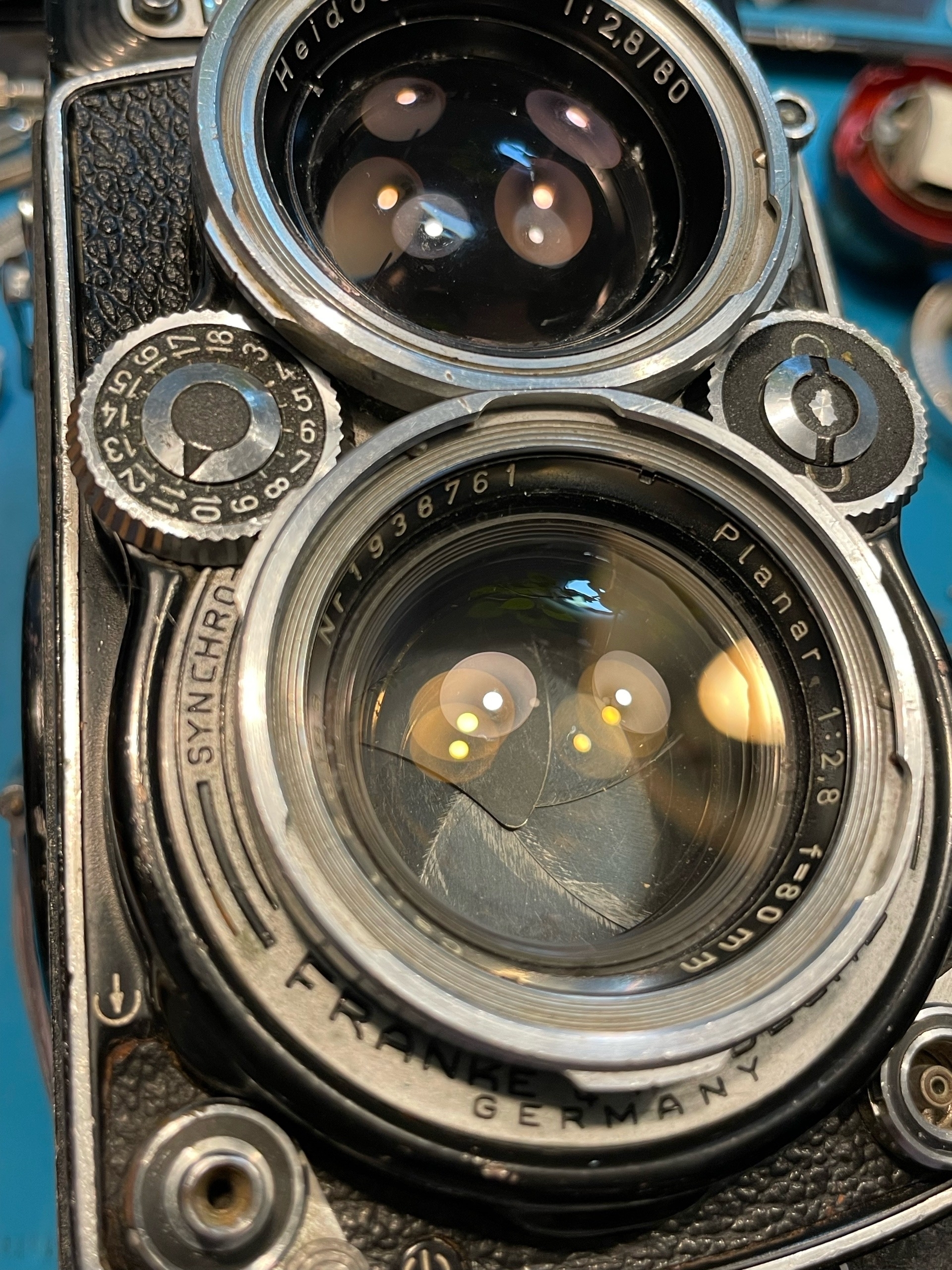

Касаемо пациента - прибыл в отвратительном состоянии внешне -мятый местами, подкрашен краской прям поверх кожи, расклей передней линзы, отвалившаяся задняя крышка, все крутится туго НО работает!)

Модель эта 2.8E, т.е. объектив самый светосильный из всех, и схемы Planar, обладающей так же лаврами легендарности. Экспонометр встроенный но несовмещенный (не работает уже). Остальные функции как Автоматическое начало пленки и совмещенный взвод конечно так же имеются традиционно для Роллейфлекса.

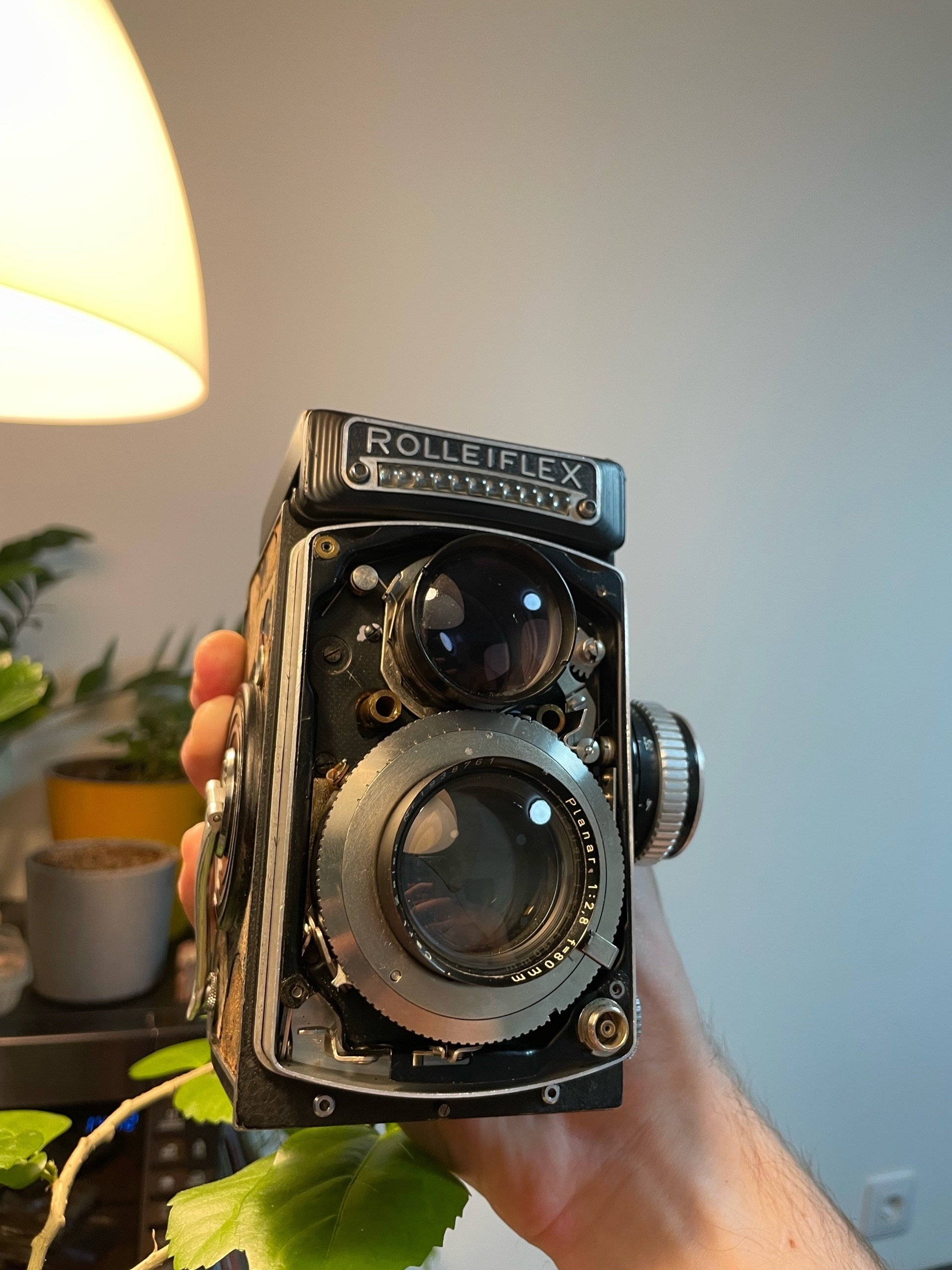

Немного времени и вжух, скинул морду и боковушки.

А вот еще и кольца крутилок на морде разобраны. Заодно уже и перекрашена (морда, о чем позже).

Фиксирующего винта затвора не было, но краска-метки нетронуты, затвор кажется еще не разбирали. И в дальнейшем это везде будет заметно - При внешнем уродстве, внутрь особо не лазили, мы тут одни из первых)

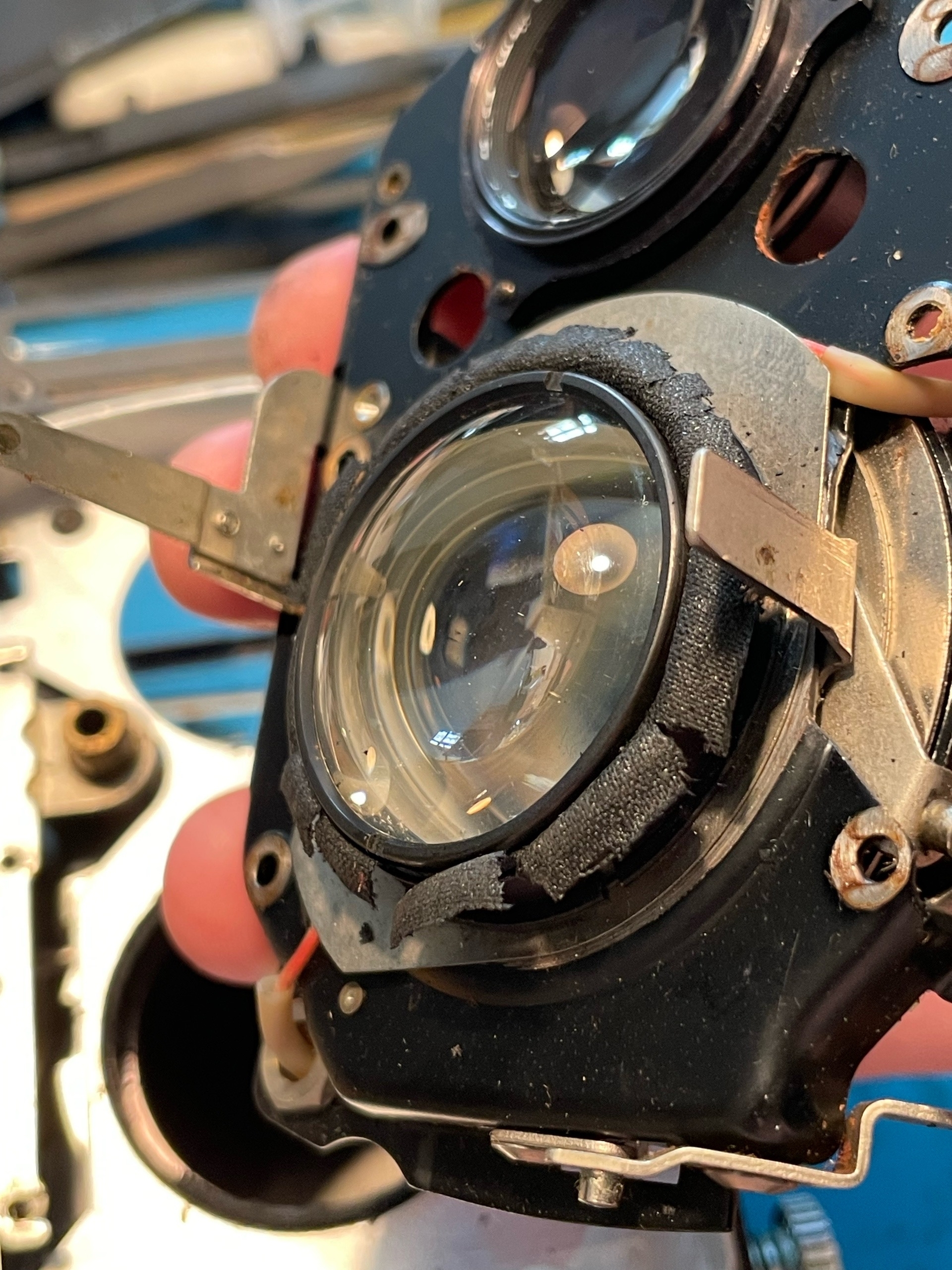

Сзади переднего стандарта ошметки чего-то истлевшего:

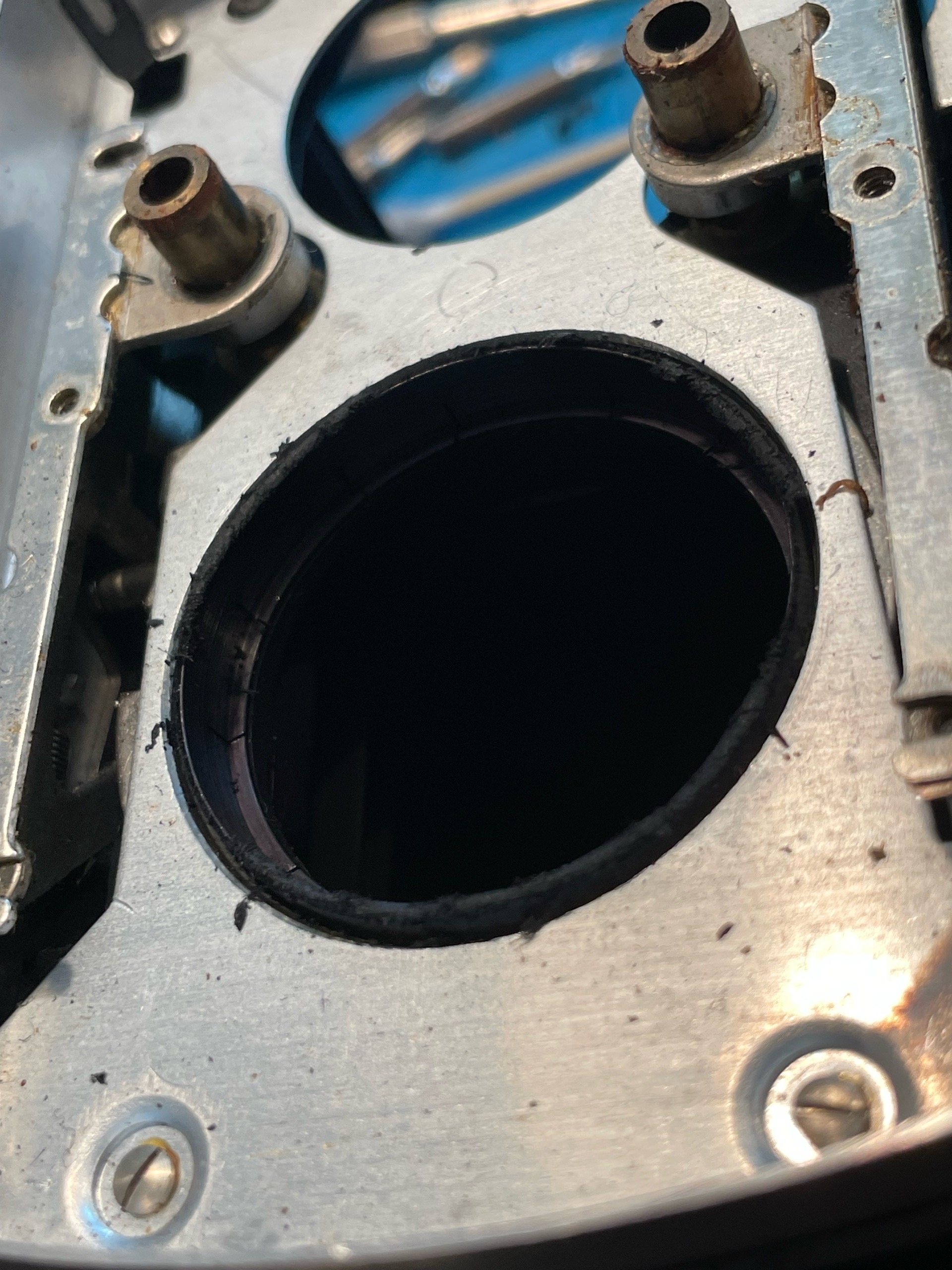

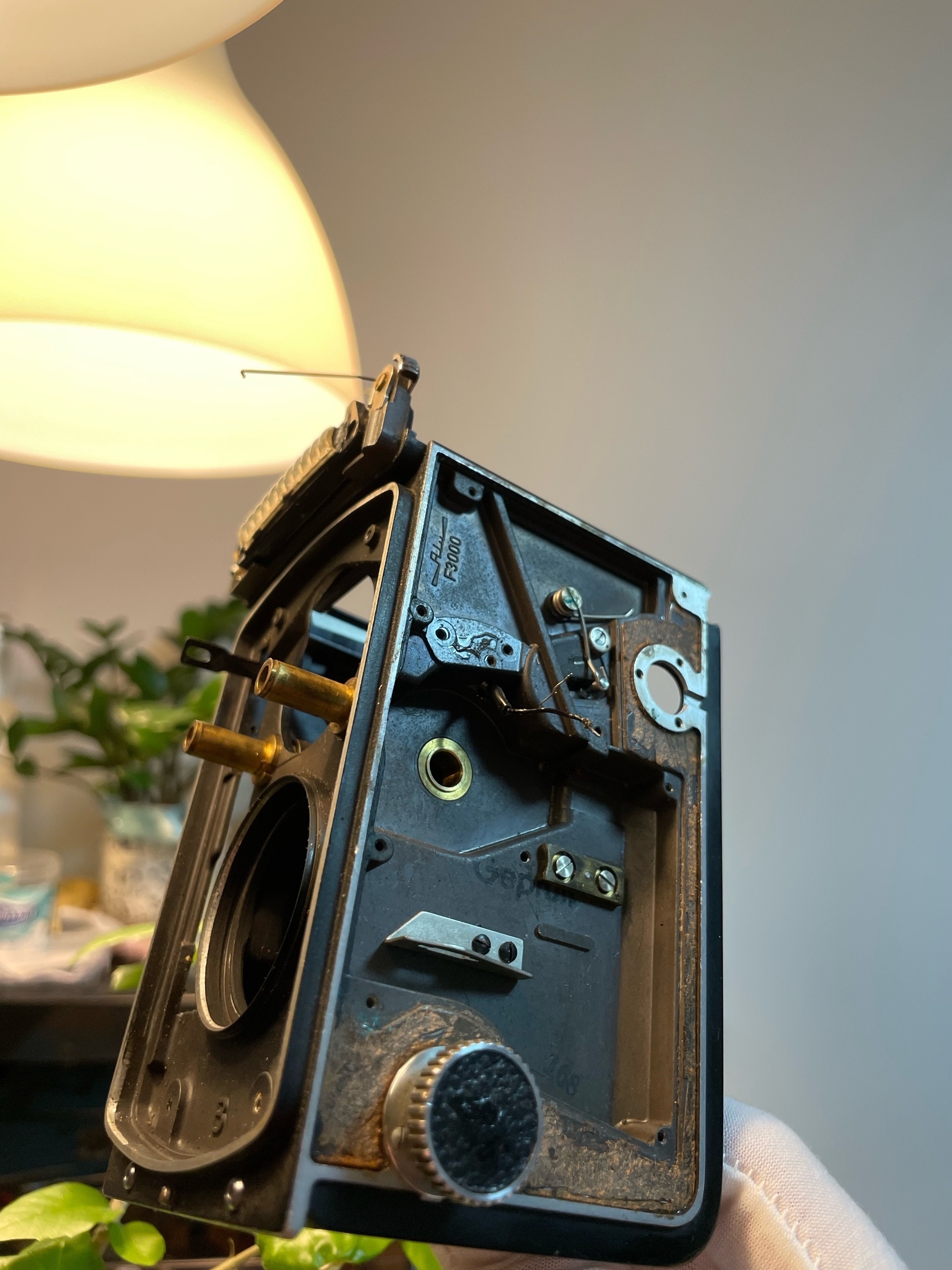

И остатки этого же на корпусе:

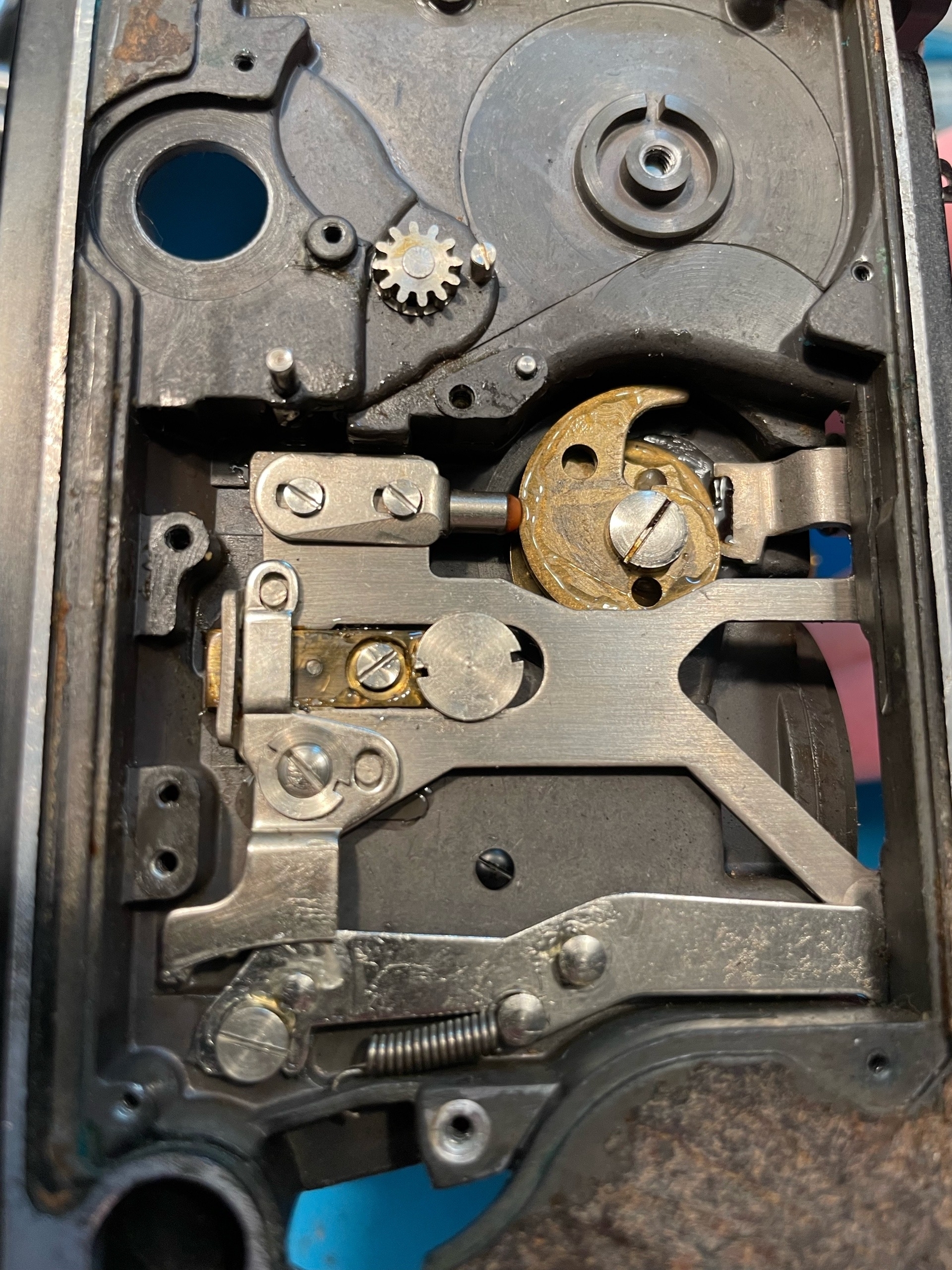

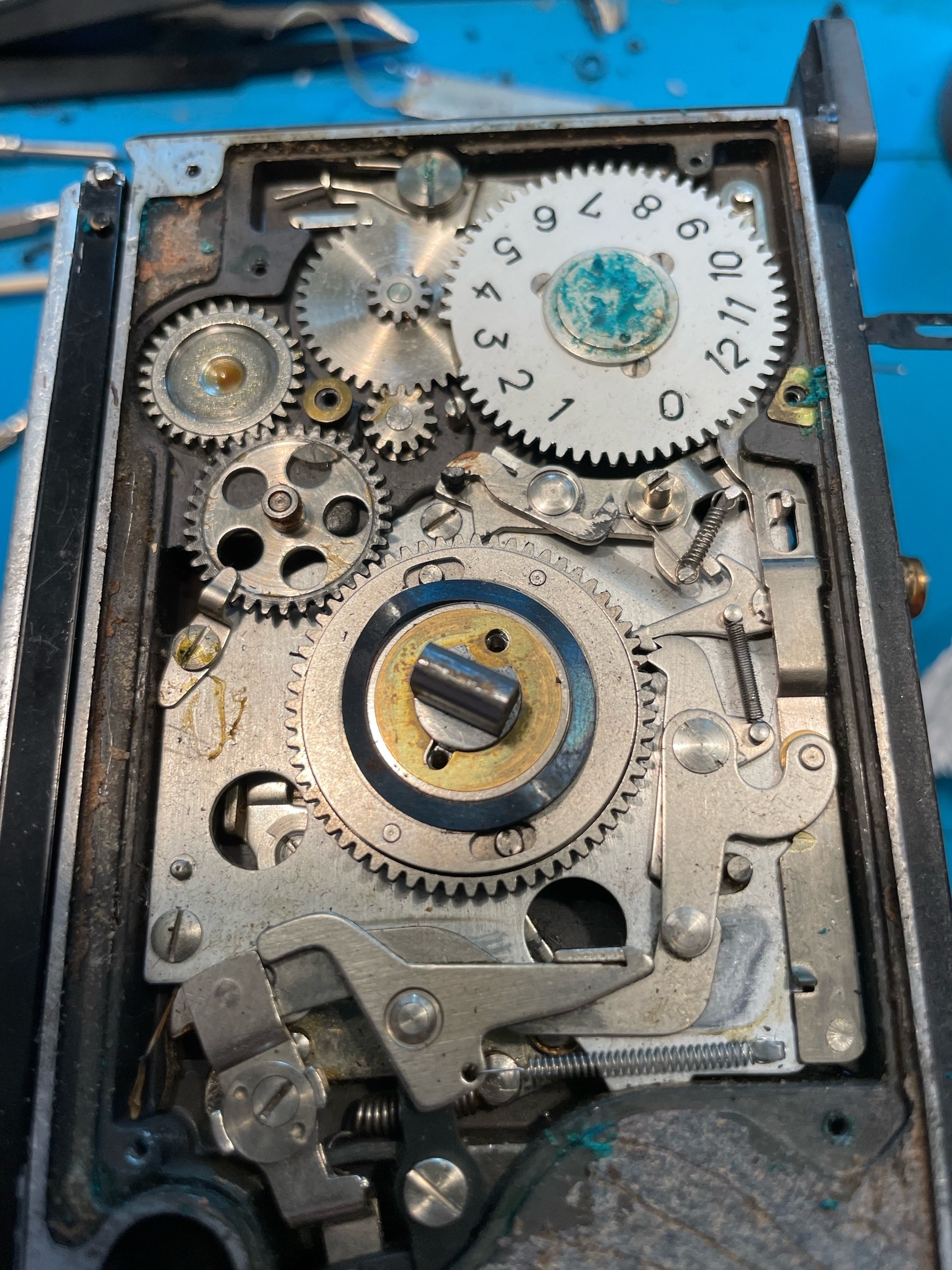

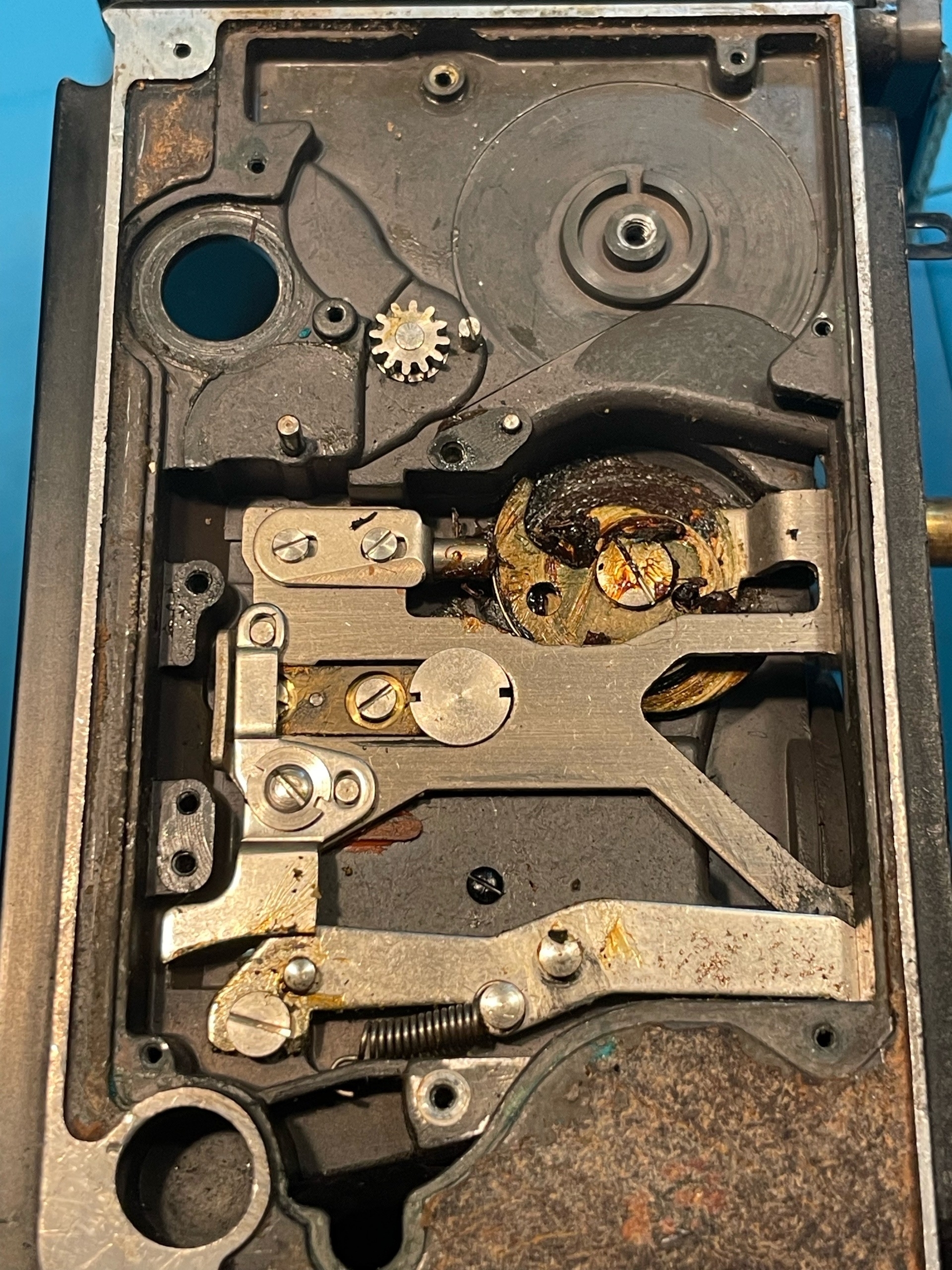

Снимаем узел взвода и перемотки. Он настолько традиционен, кажется он практически никак не поменялся за столько лет. Но он идеален, тут и улучшать нечего на самом деле.

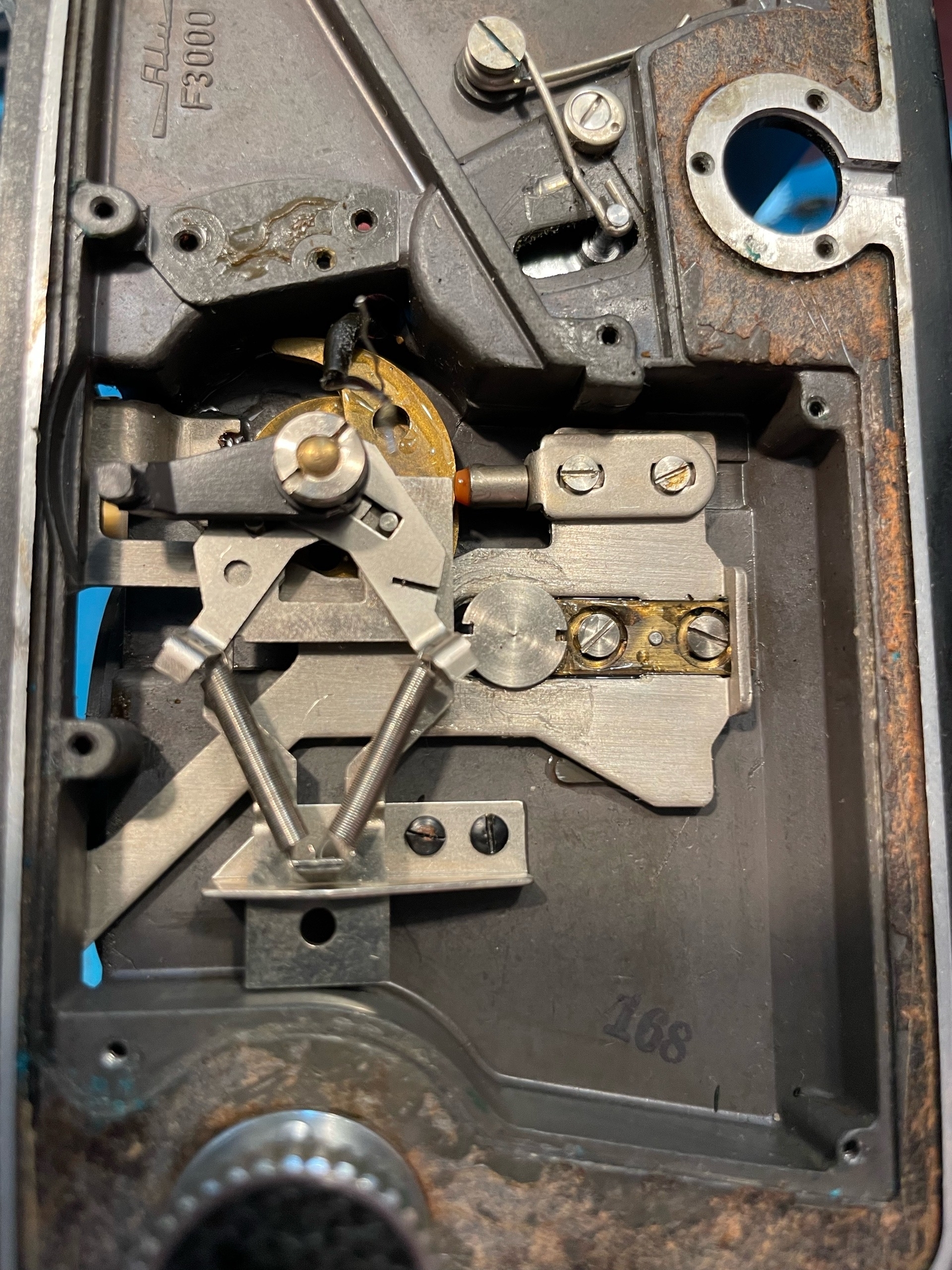

А вот и фокусировка по правой стороне.

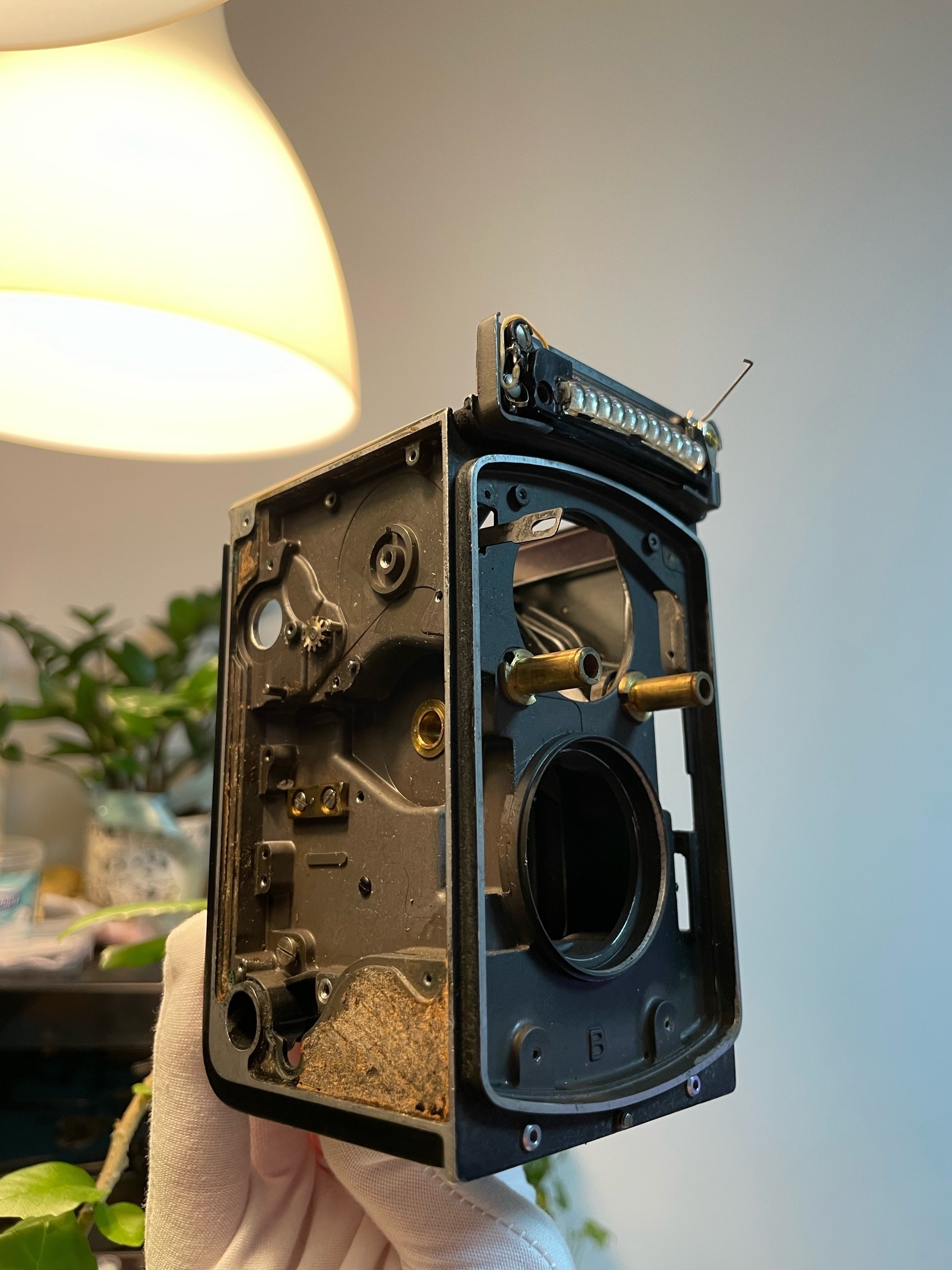

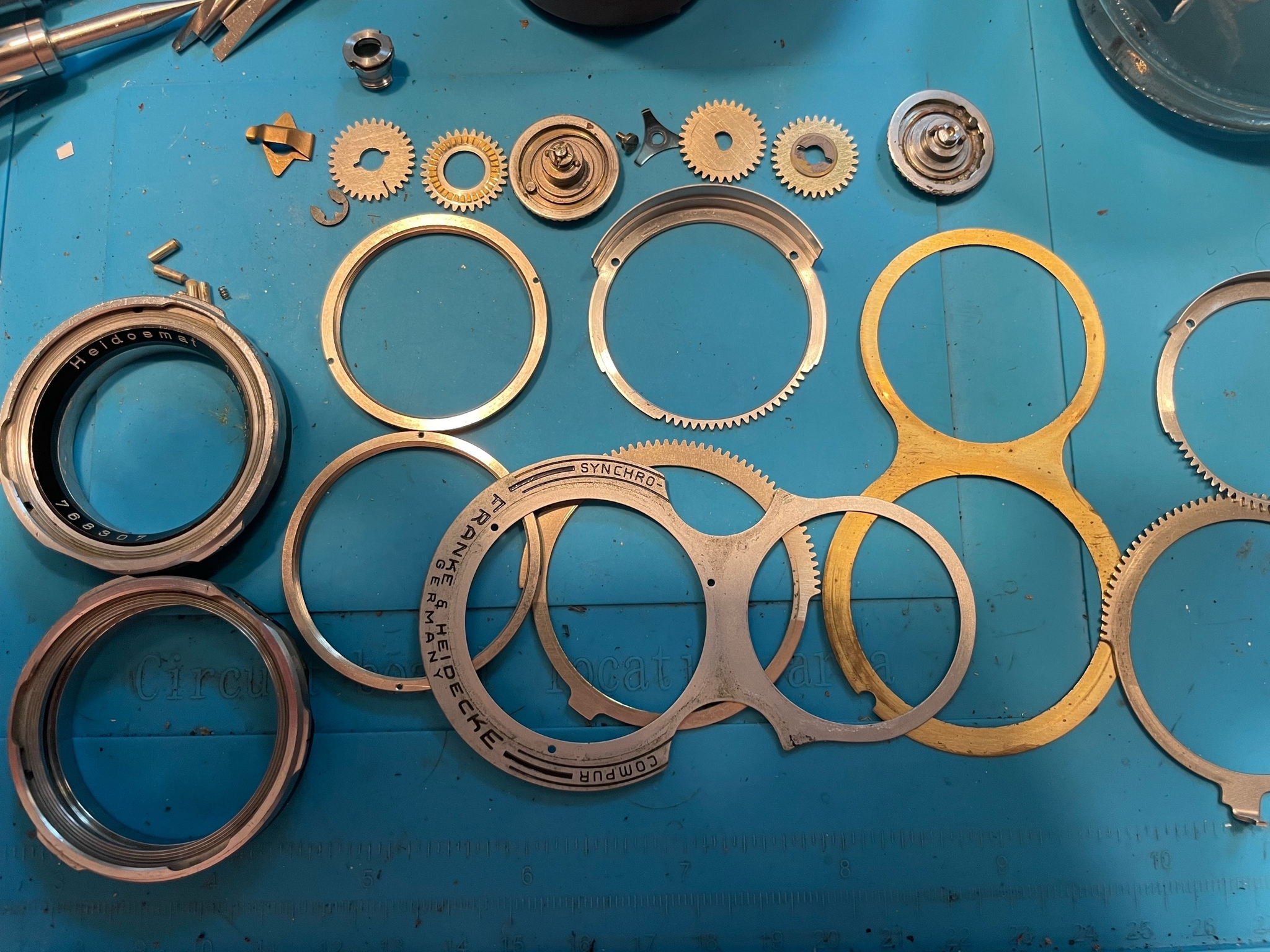

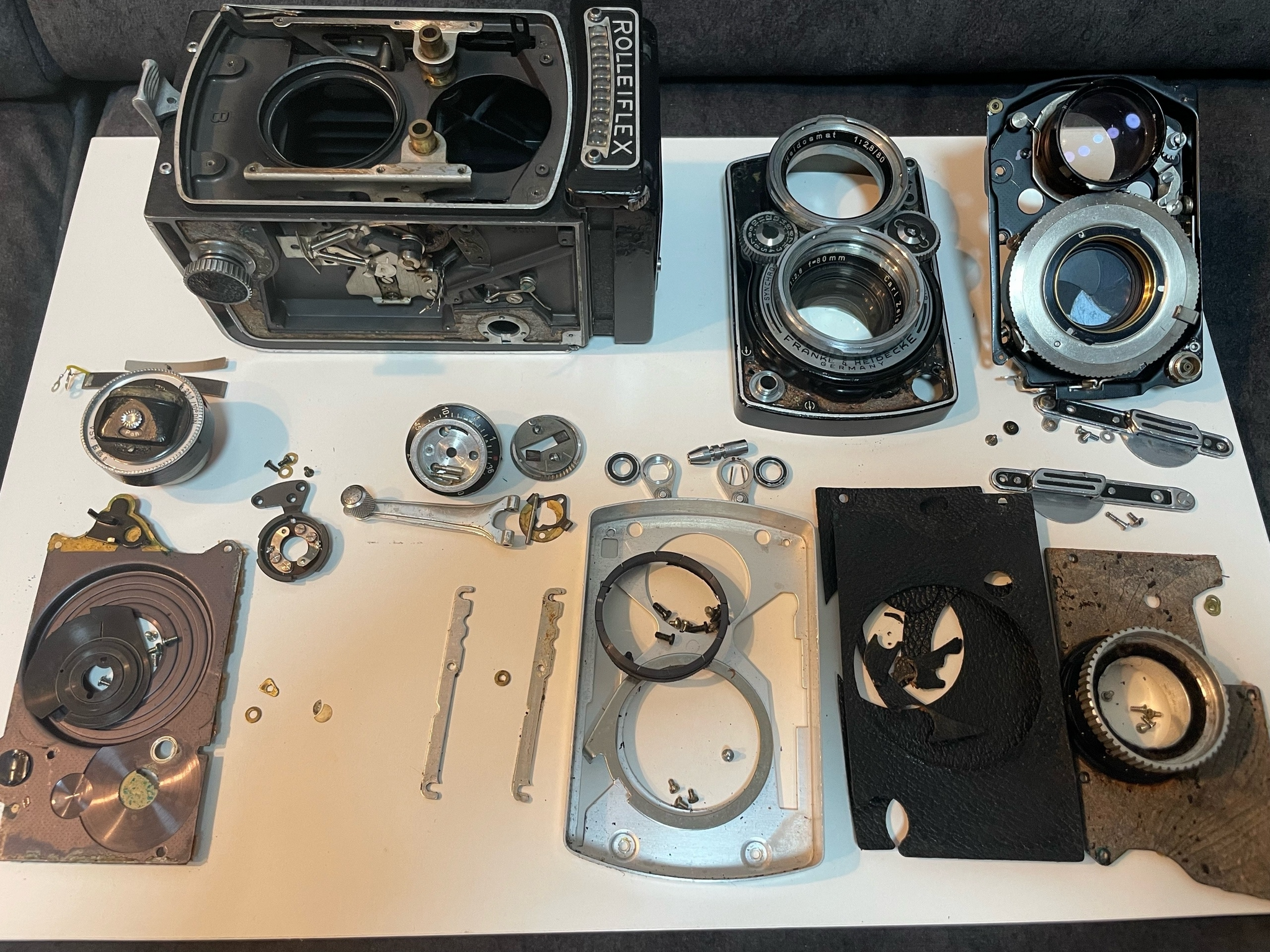

Снимаем все, моем, раскладываем на столе

Теперь чистый, готов к смазке и сборке.

Собственно сборка в обратной последовательности. Смазка прозрачная, поэтому вид немного странный.

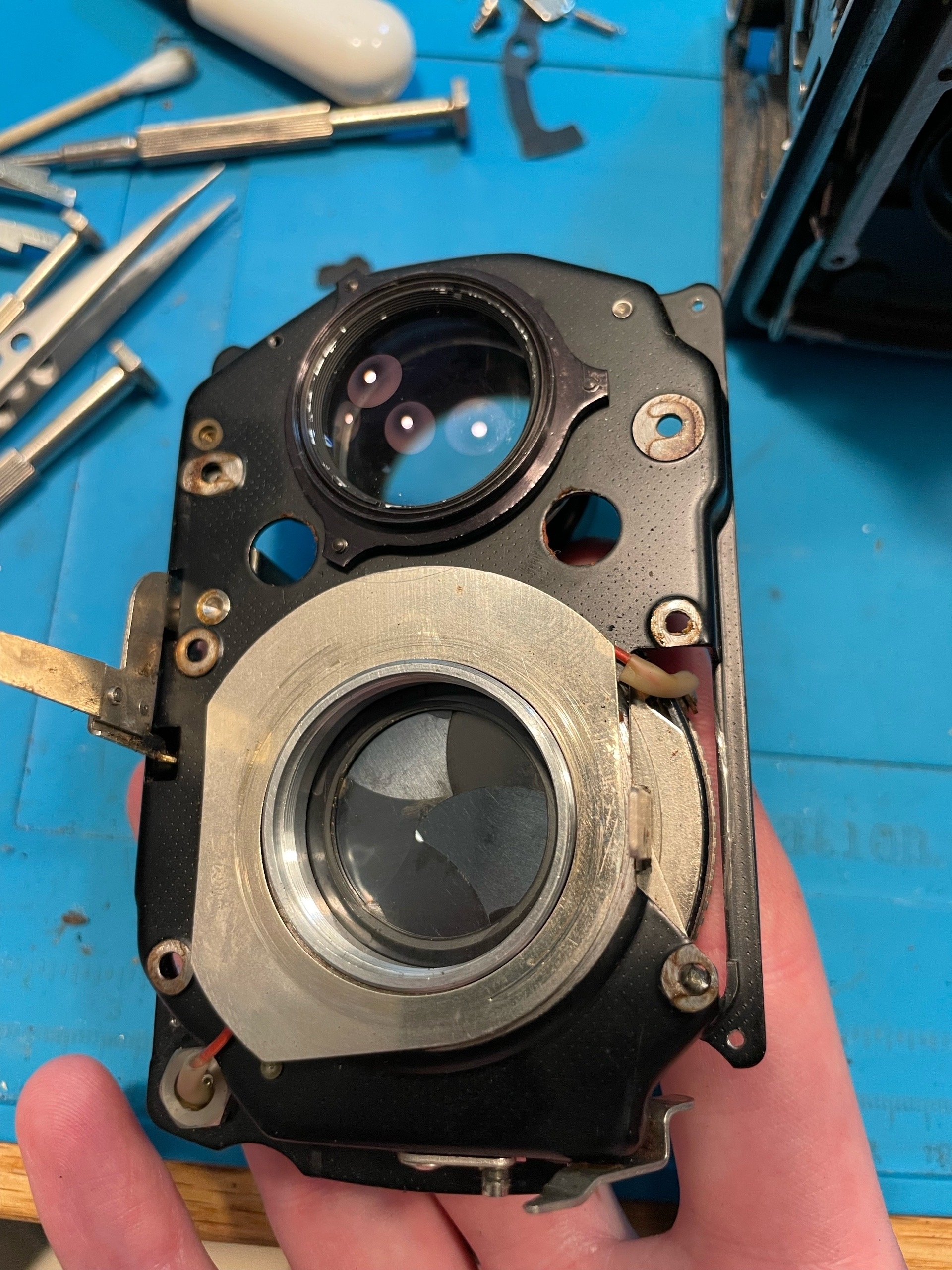

С корпусом разобрался, теперь затвор. Снял линзу и отделяю от переднего стандарта.

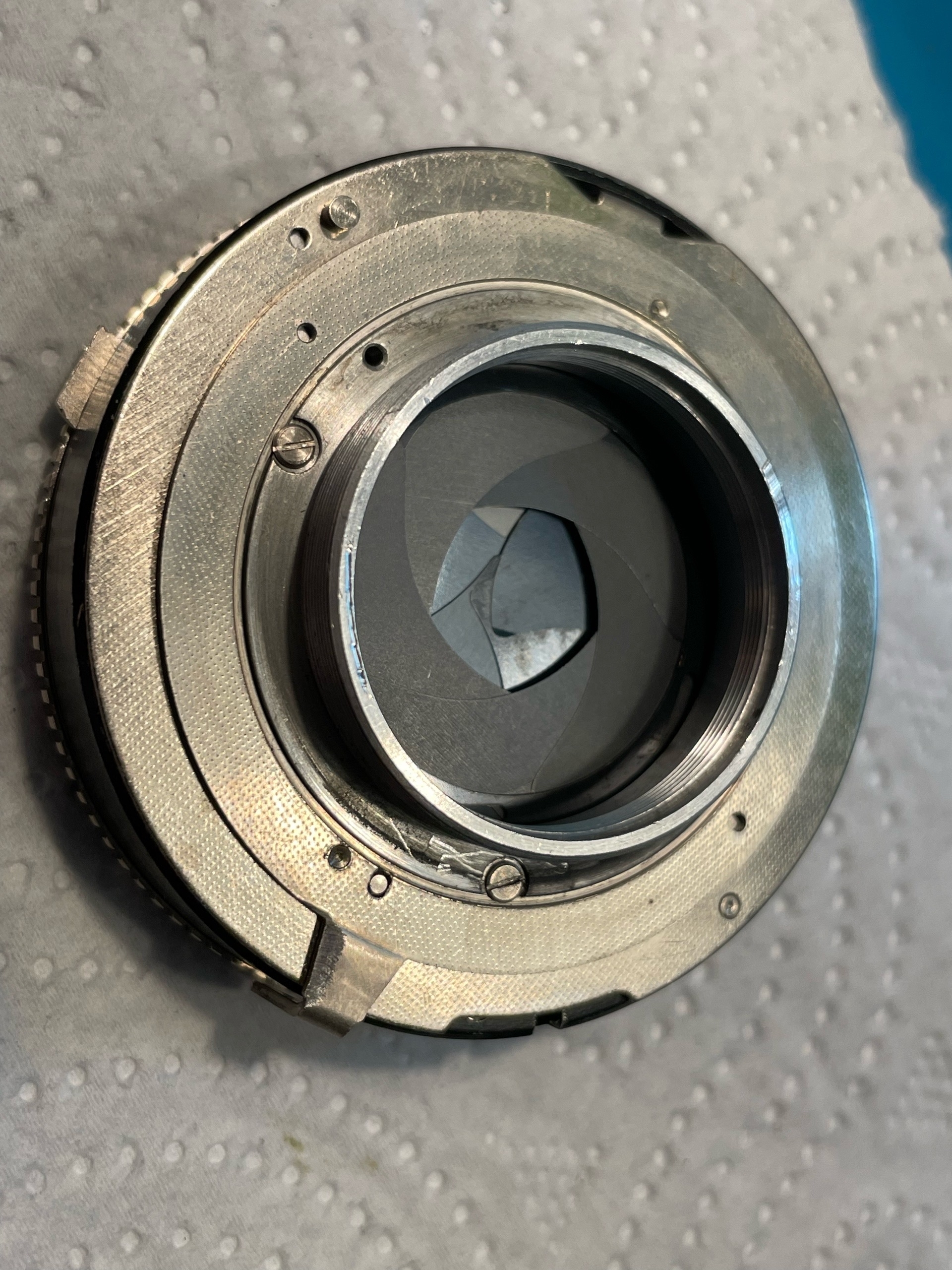

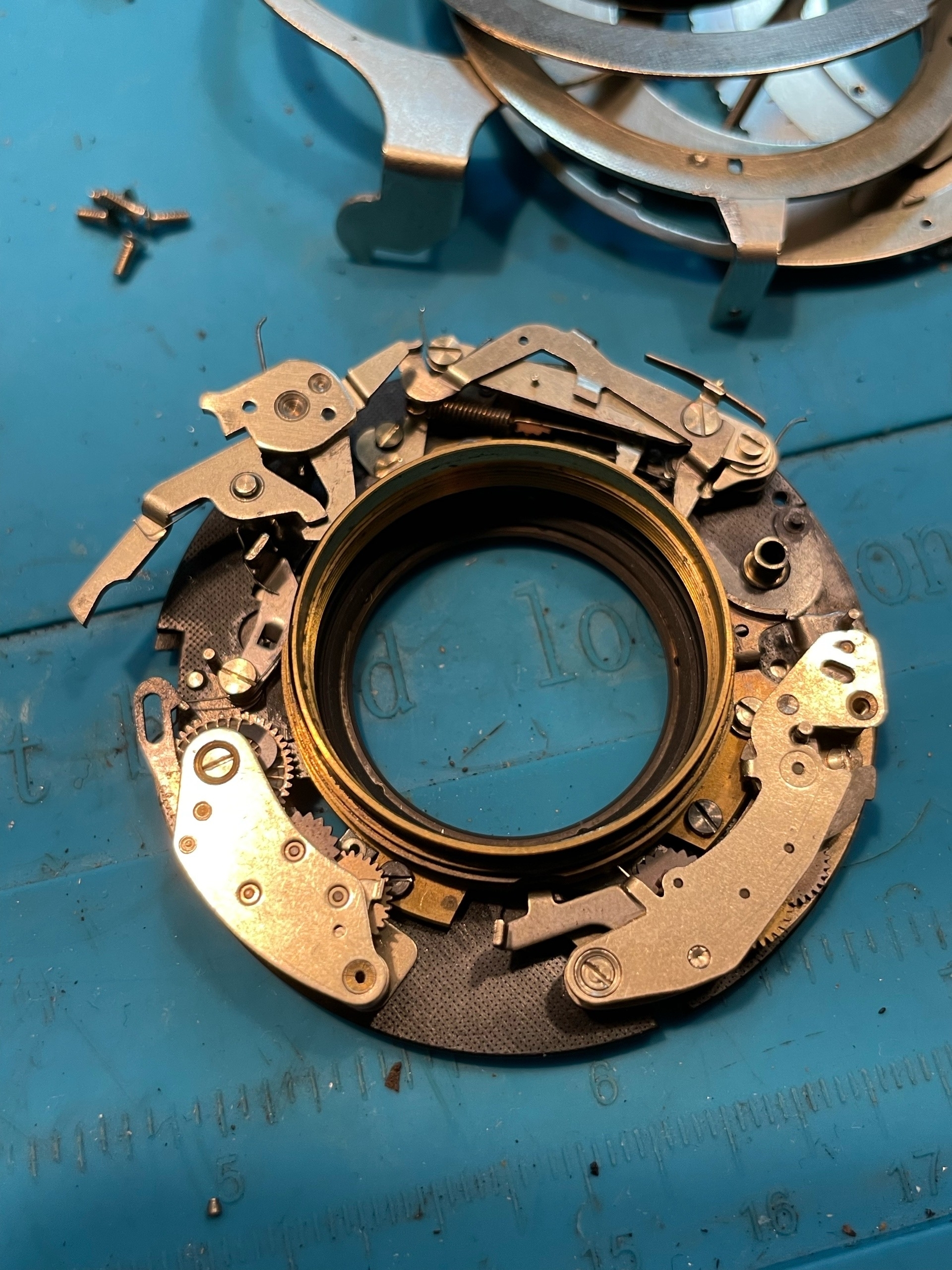

Снял затвор, вынул его из корпуса.

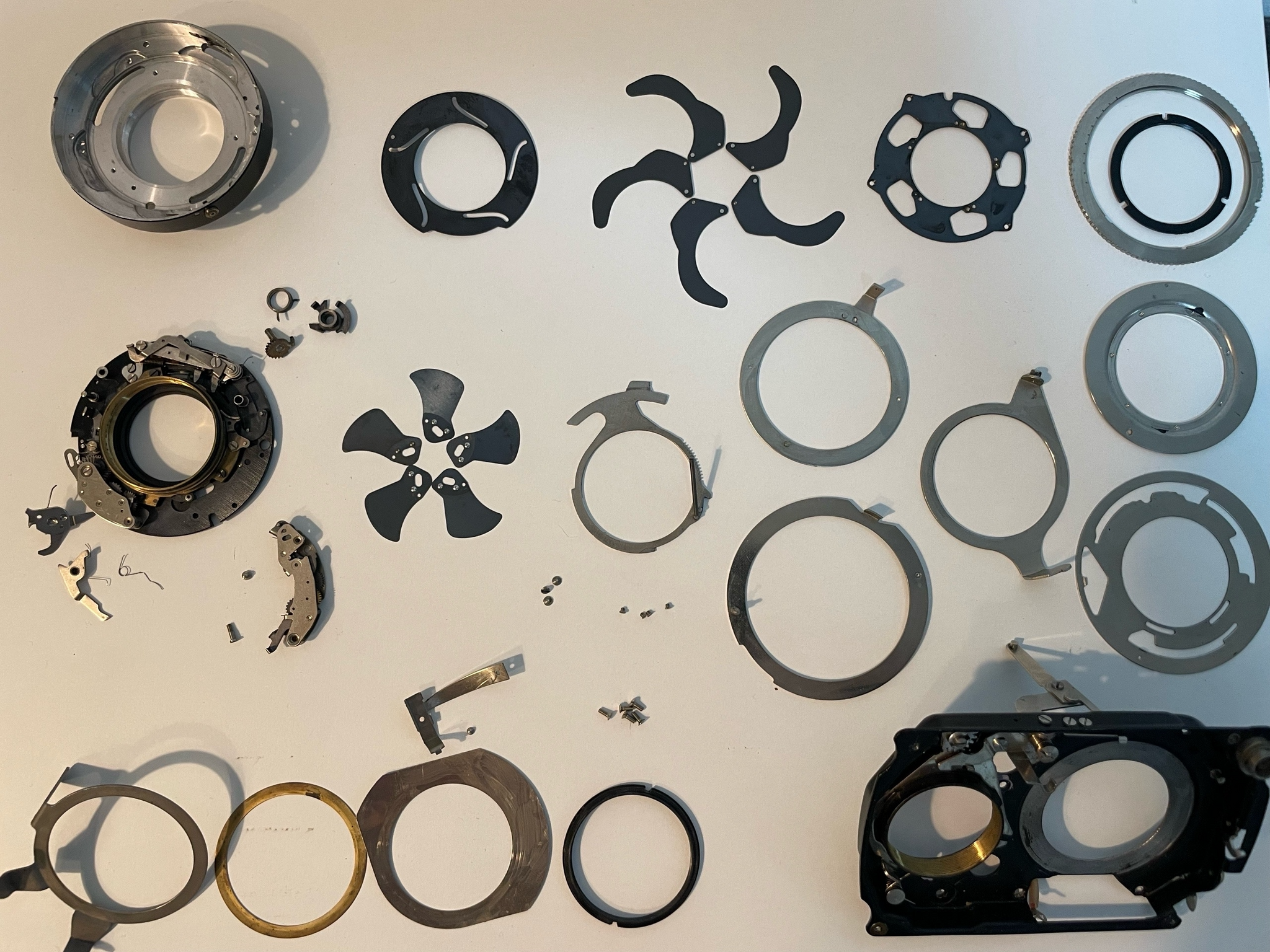

На фото выше уже видна огромная проблема, которую я не заметил. Это бы сэкономило часа 2-3. Диафрагму тоже вынимаем, все разбираем, все лепестки тоже промываем.

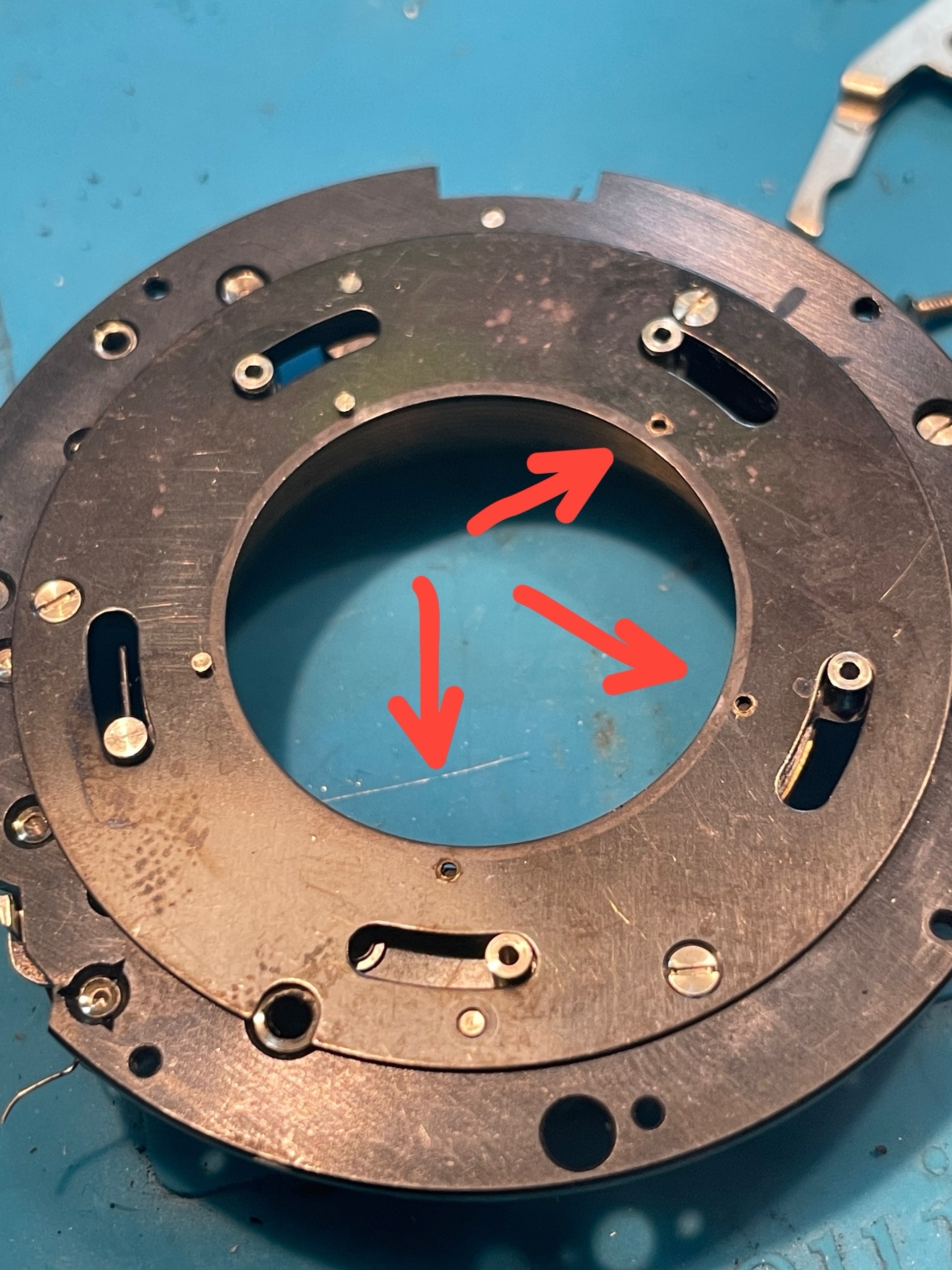

А теперь проблема. Так выглядит затвор для сборки. Вопрос. куда исчезли 3 оси?

Да, все верно, они расклепались и при разборке выпали. На той фото видно что как раз 3 оси стоят криво. Но я искренне не знал что они могут когда-то выпадать!!

Следующие 2 часа я потратил ползая, ища эти 3 оси на полу. Две я нашел почти сразу, но третья... Вспомнился идеально подходящий мем.

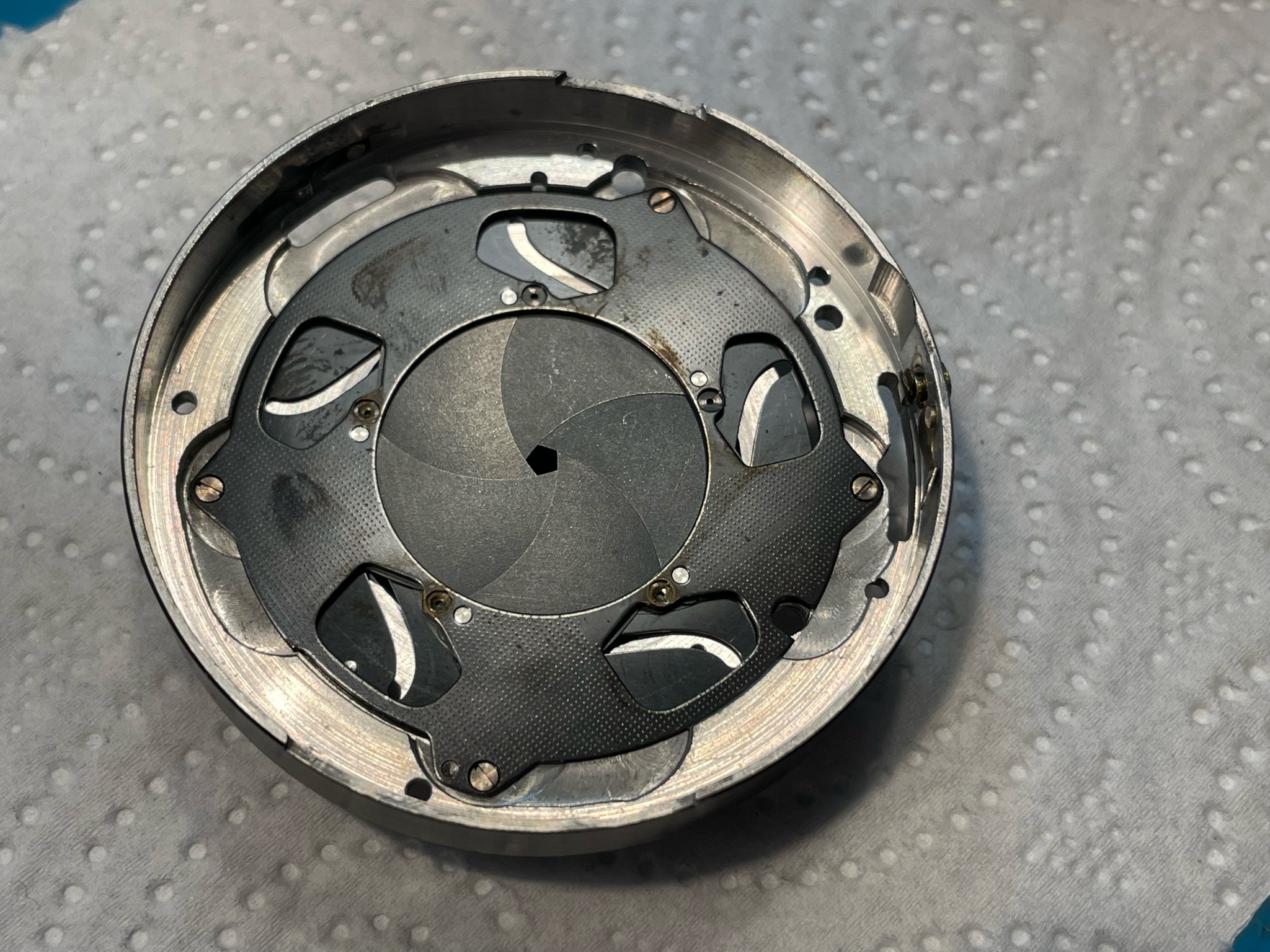

Но я нашел и третью ось все же! Оси были вставлены и прихвачены клеем. После сборки даже если они опять отвалятся - их прижимает с двух сторон, никуда не денутся. Собрал диафрагму

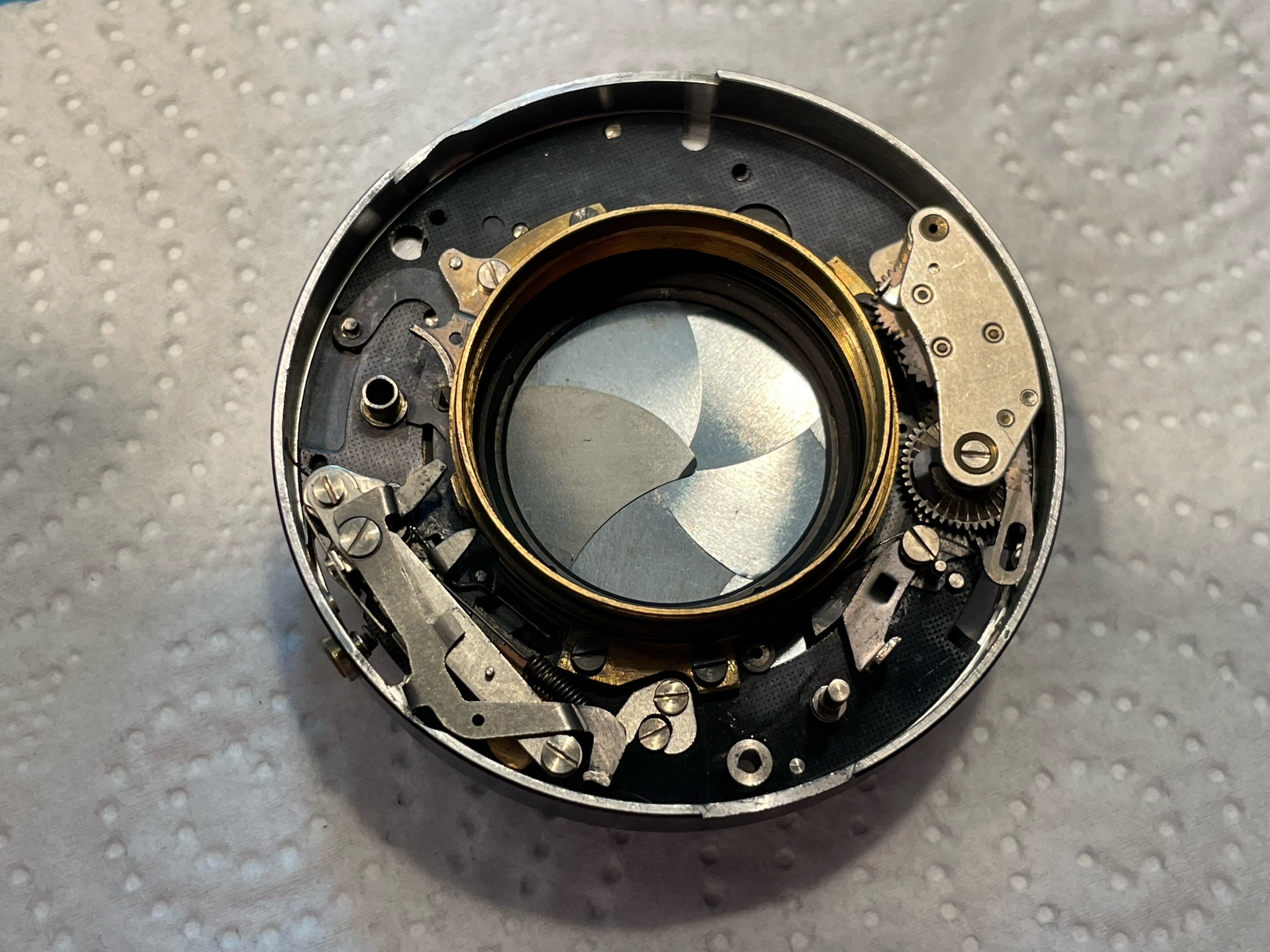

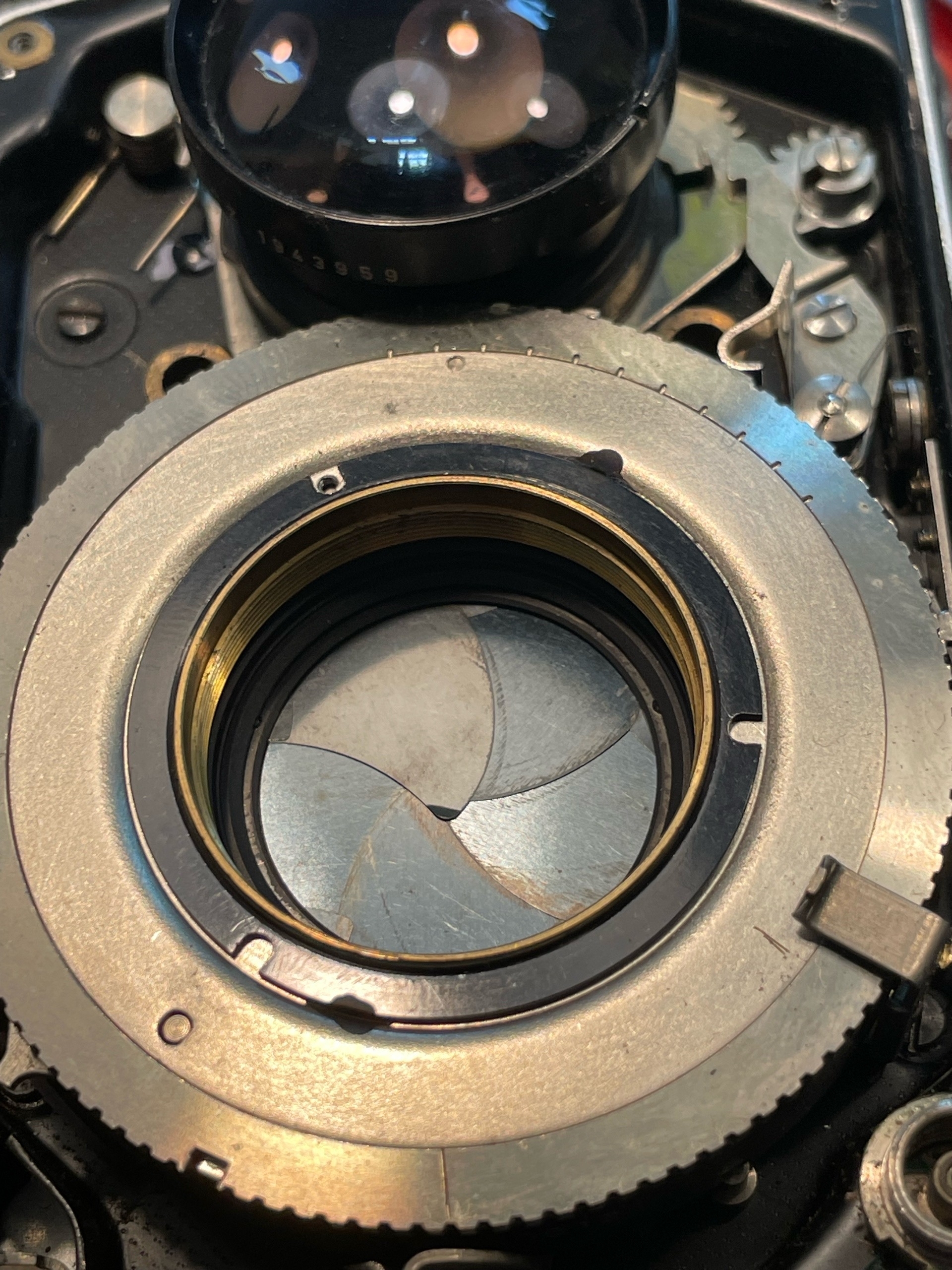

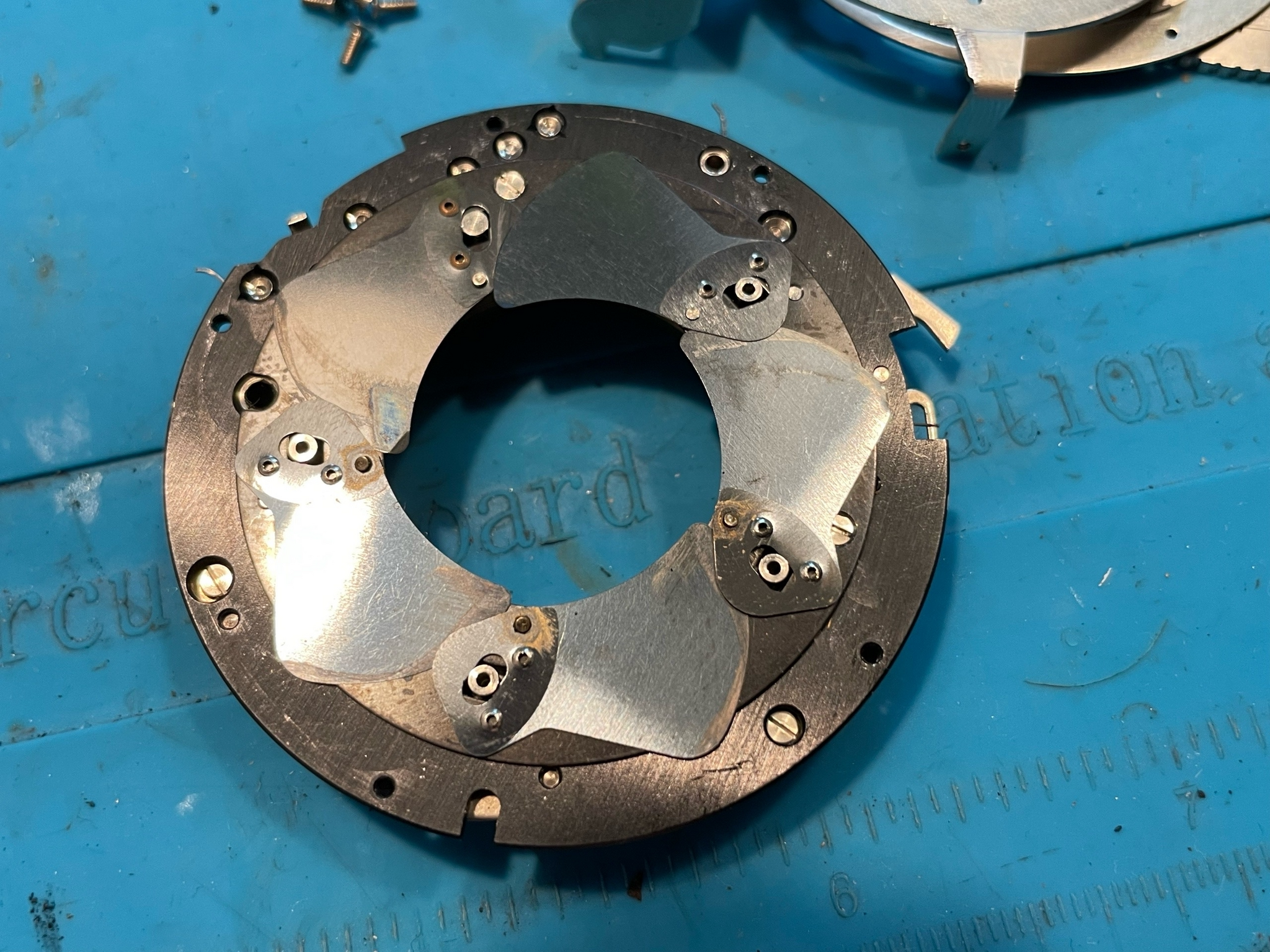

Установил лепестки в затвор и собрал его в корпус обратно.

Вот так чистенько стало.

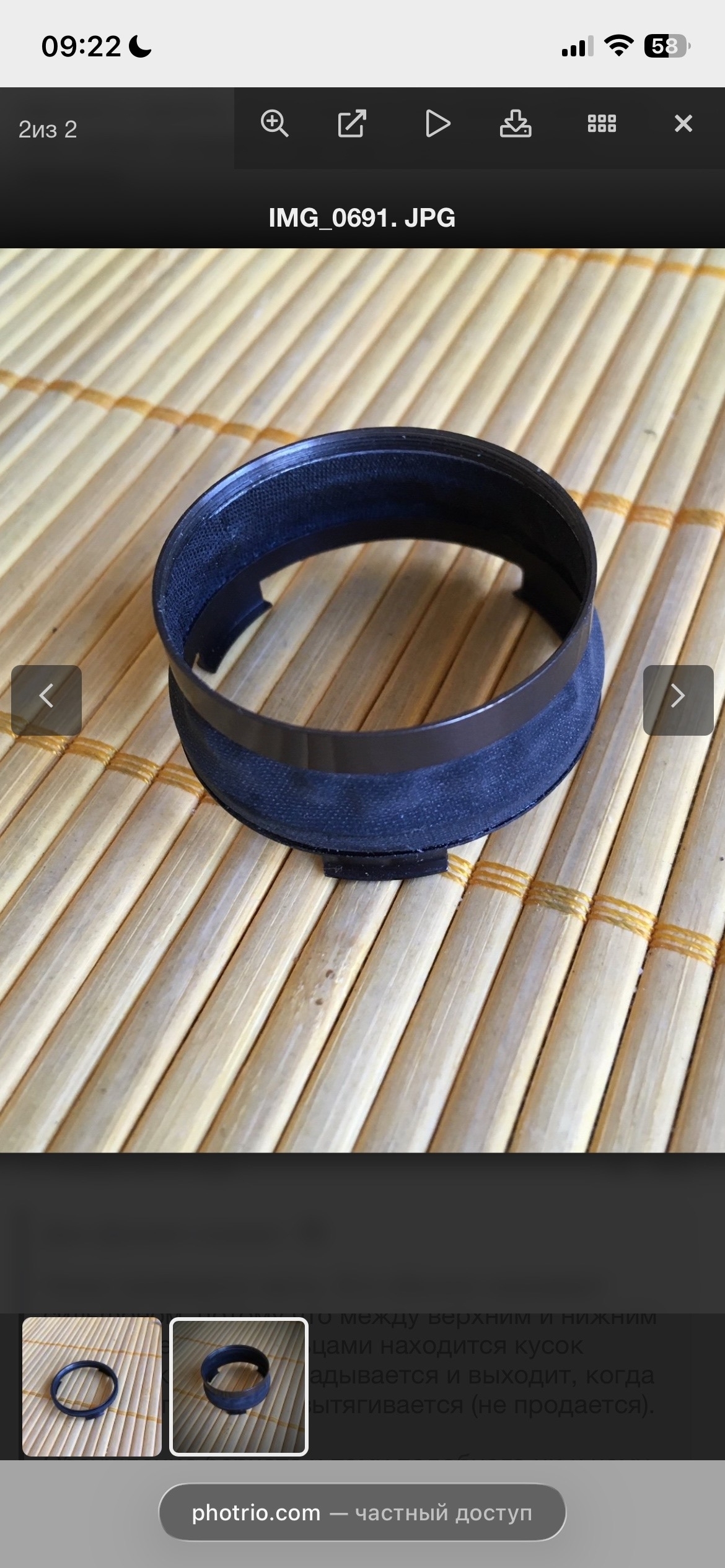

Следующая проблема - уплотнитель между передним стандартом и корпусом(от света). У меня остались непонятные ошметки, но удалось найти как он должен выглядеть в интернете

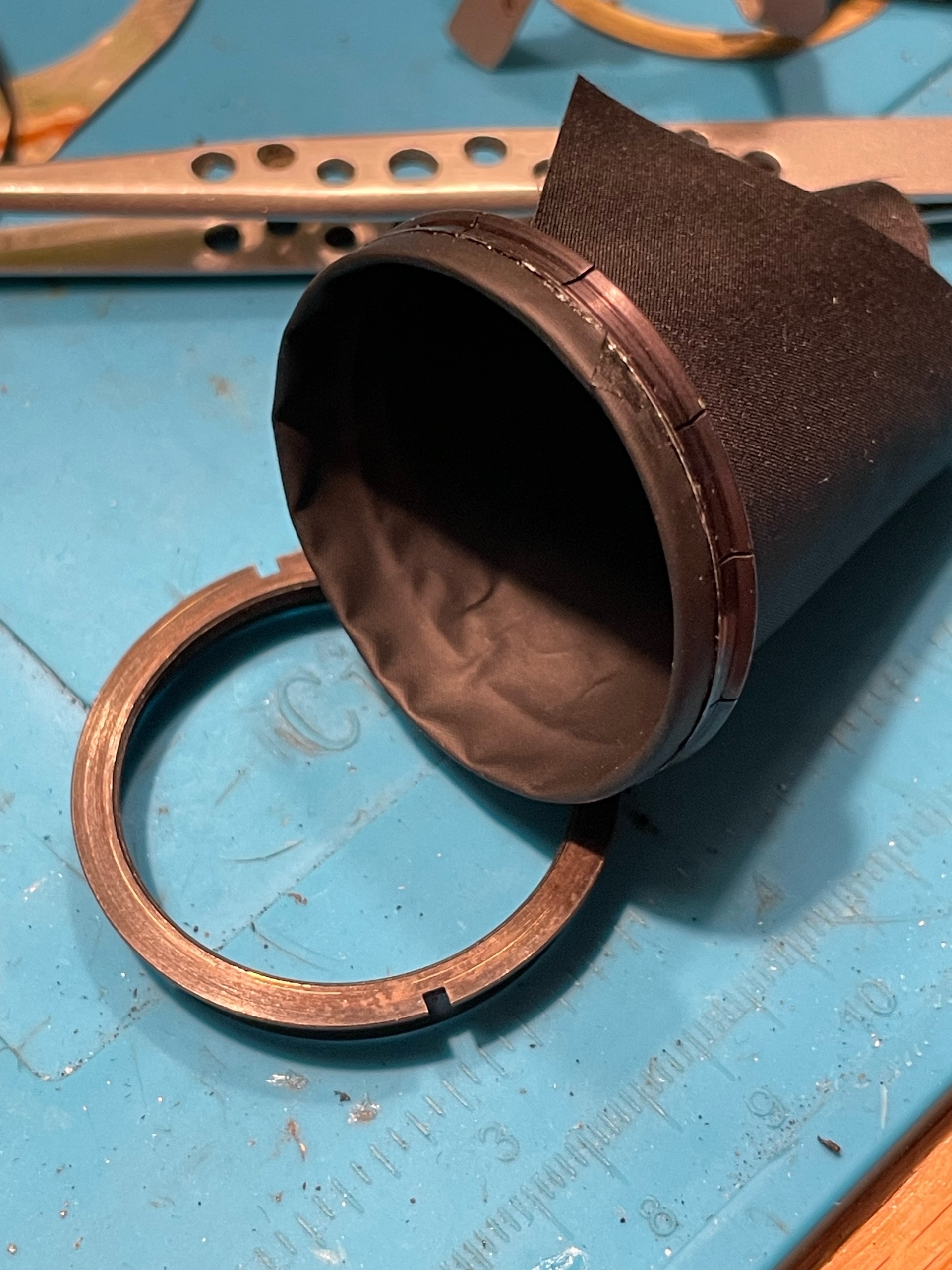

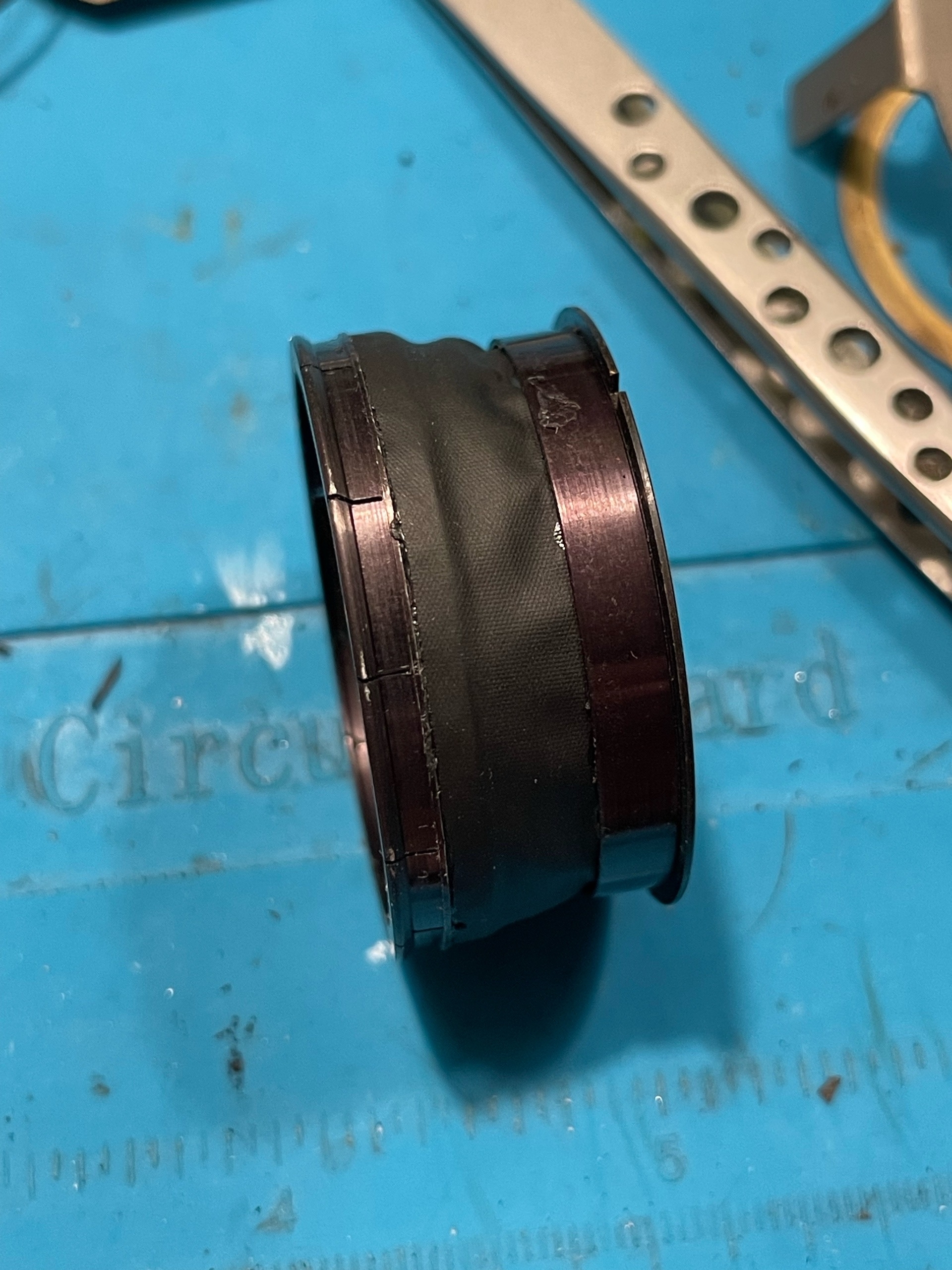

Штош, повторим. Взял мягкую шторную ткань, накрутил и приклеил к одному колечку.

и ко второму по месту

Собственно вот, работает.

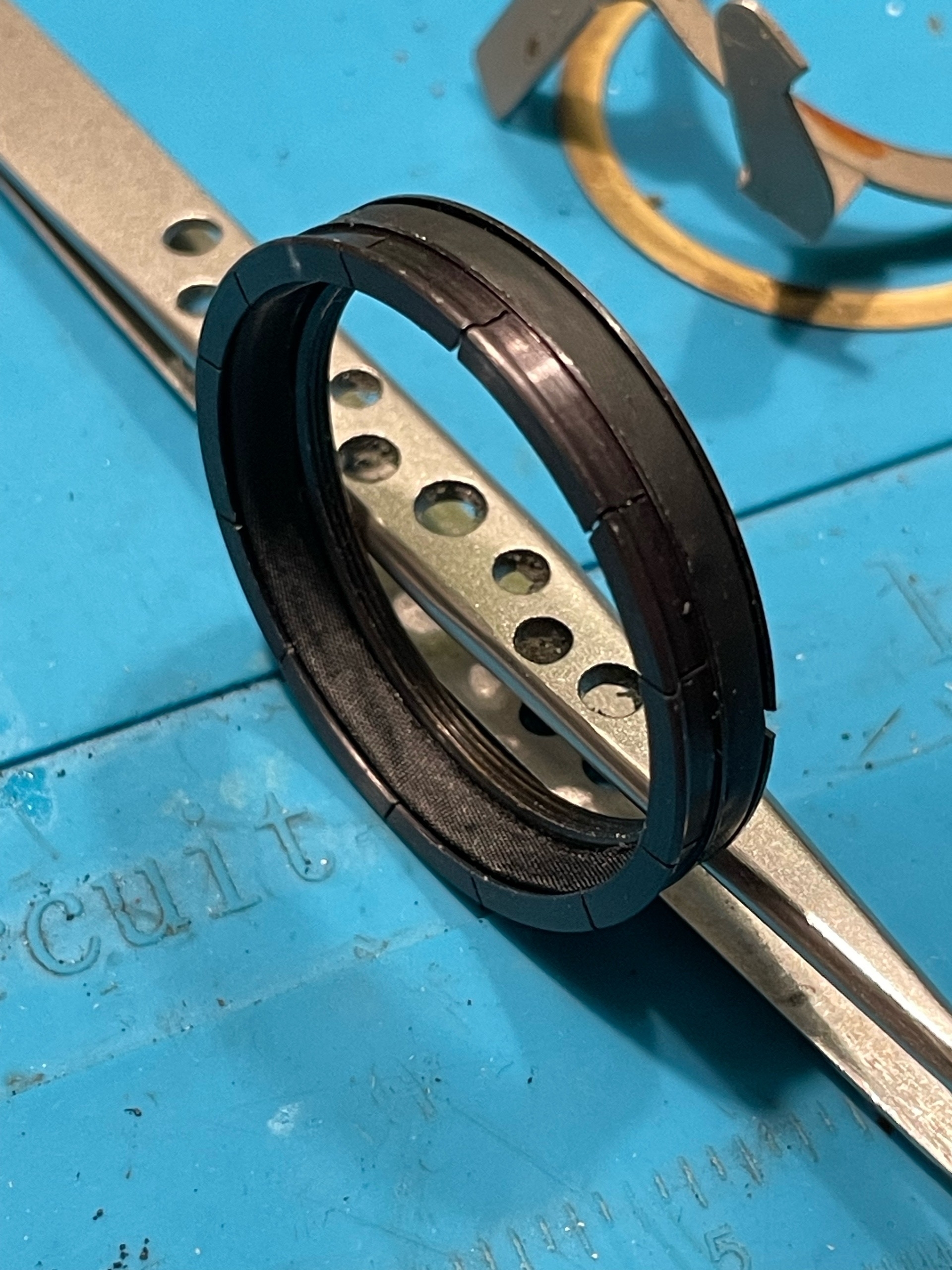

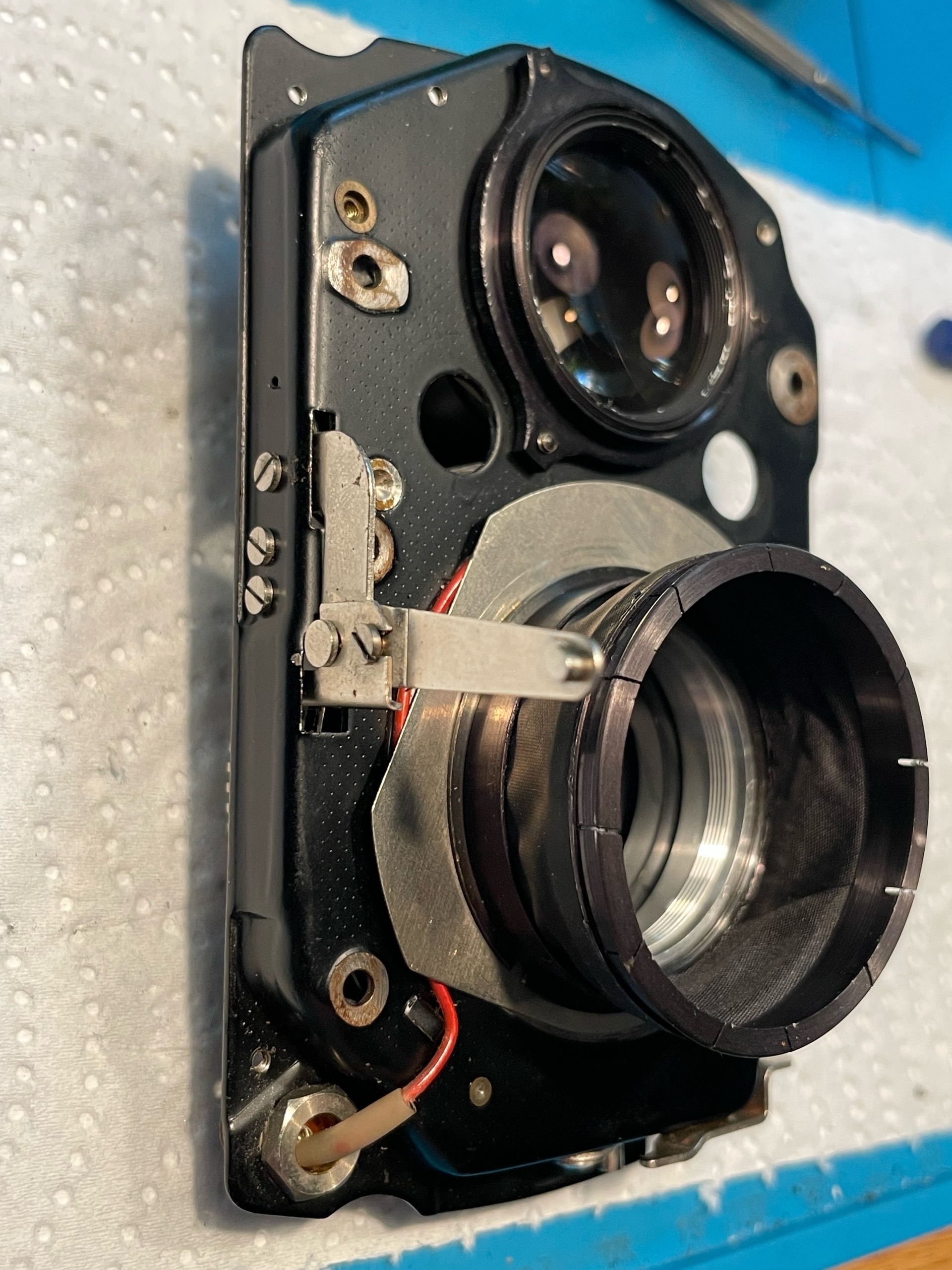

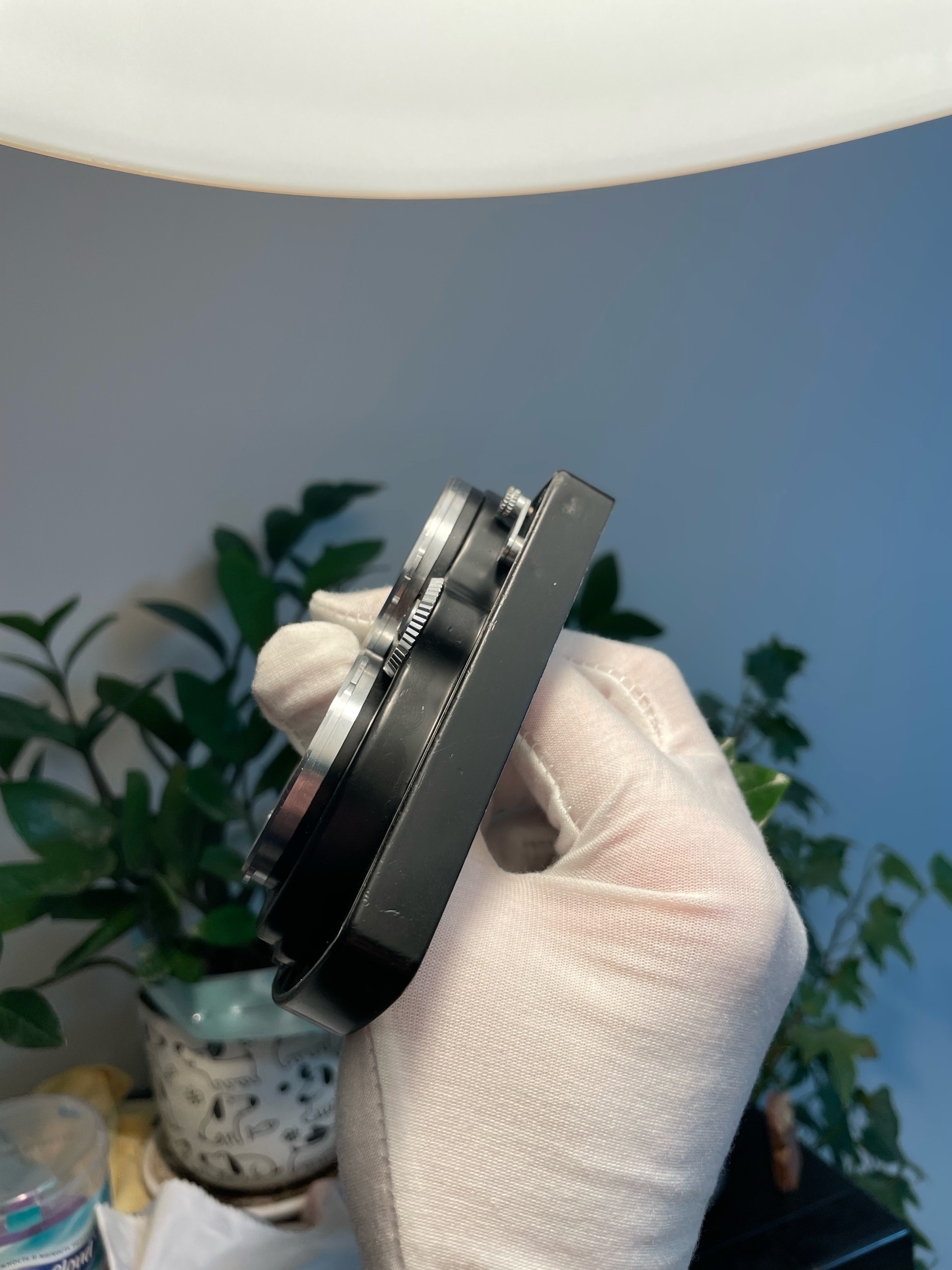

Раньше-то это была обычная бархотка ходящая по цилиндру, а тут видимо из-за геометрических проблем пришлось что-то новое изобретать. Вот такая вот манжета. Устанавливаем затвор и новую манжету на передний стандарт.

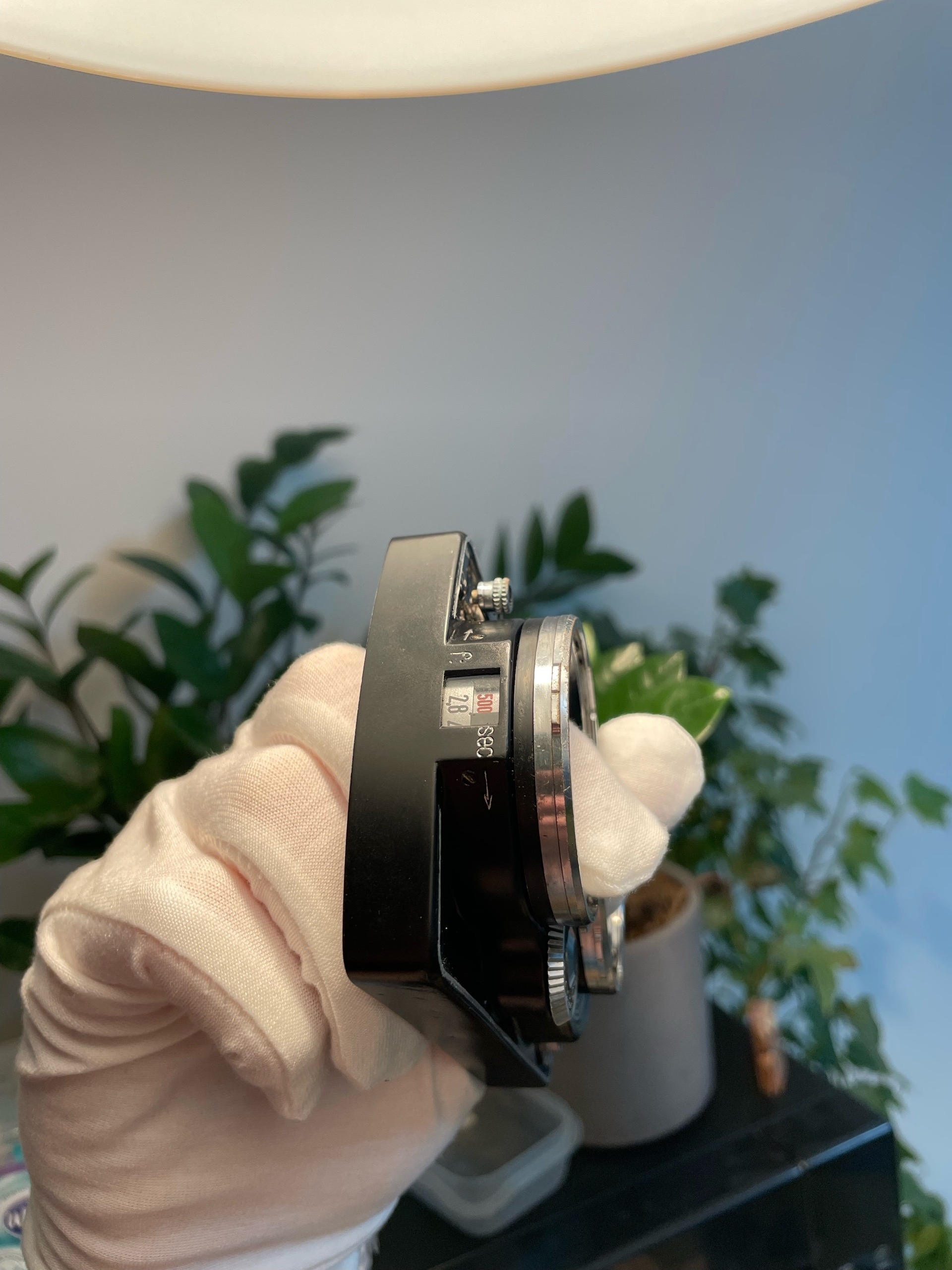

Устанавливается вот так, и аккуратно поджимая, он защелкивается в корпусе. После этого можно уже накрутит задний линзоблок (с ним установка невозможна).

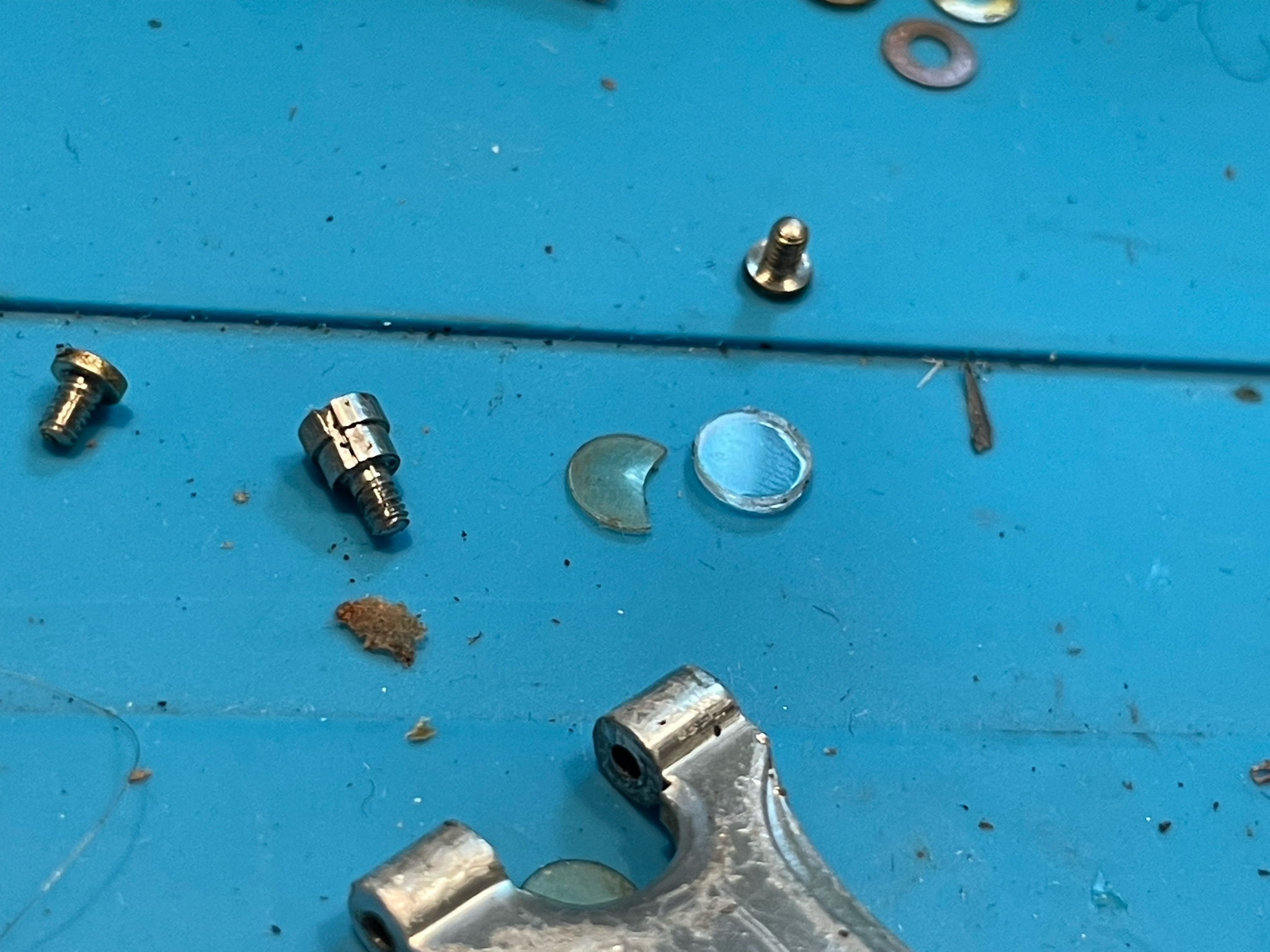

Еще по нюансам - отсутствовала стекляшка счетчика кадров - нашлась внутри сломанная. Вырезал и вклеил новую.

В целом по основному ремонту все. Остались проблемы в чуть закисшей шкале глубины резкозти в ручке, но разобрать это можно только расклепав, не захотел пока что этим заниматься. Промыл как мог и собрал

По экспонометру - перебрал гальванометр застрявший(на фото этого нет) -

Расклинил, двигается свободно, но не идеально. Почему застрял - потому что стекляшка была разбита и он подгнил, получил порцию грязи.

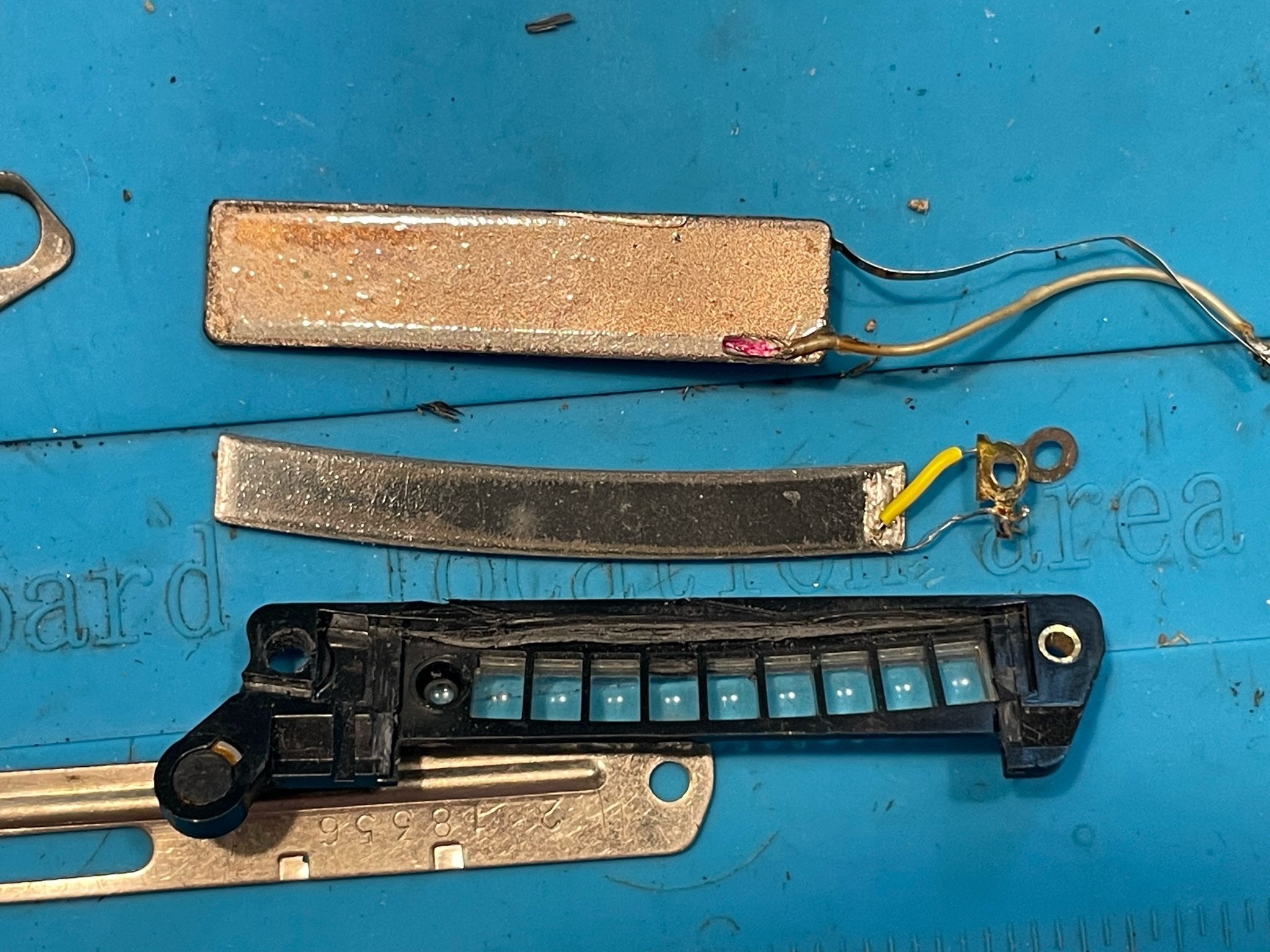

Селен оказался мертв. На замену решил вставить от зенита, подрезав пластиковый корпус.

Теперь связка работает, но показывает погоду на марсе, т.к. гальвонометр рассчитан под другой элемент, у советского чувствительность и диапазон сильно сильно другие увы. А гальванометр так легко не поменять, схожих габаритов ничего пока не нашел.

Кольца передней панели промываются

и собираются

Панель как и говорил подкрасил подкрасил, как и остальной фотоаппарат кстати.

Основание колечка крепления фильтров тоже покрашено.

Спустя время держится ли краска на алюминии по ребрам? -нет, но это все еще лучше чем покрашенное кисточкой поверх всего черным глянцем хрен пойми что, еще и мятое.

Собираем.

Осталось решить вопрос оклеек. Фото плохо передают проблемы, я и по фото ауккциона плохо представлял что меня ждет, но это воистину отвратительно. Передать сложно

Как-то так. оно все было. Крышка кстати отваливалась, у нее была выбита одна из осей. Вклеил новую из медного провода, шо поделать.

С оклейками решил так. Кожу делать не хочу, натуральная кожа такой фактуры если и существует в нужной толщине, то ее не найти так просто. Винил тоже не оч, и толстоват. Но помятуя что были Rolleiflex GX серии с оклейкой под кожу змеи, и это выглядит не плохо, я вспомнил где видел в продаже такую текстуру. И кстати я не единственный, кто оказывается так придумал. Пока что это самый лучший вариант по качеству и виду.

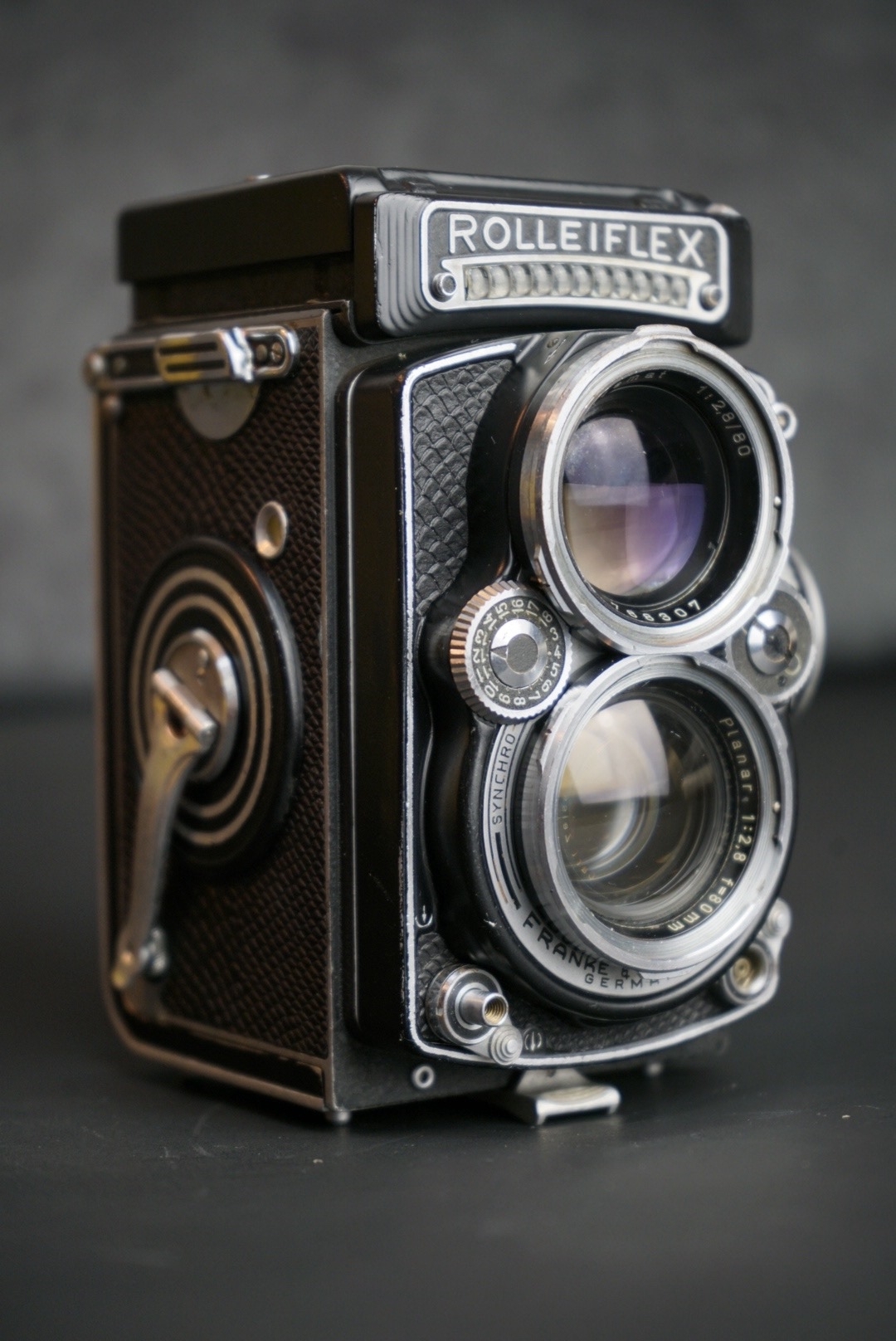

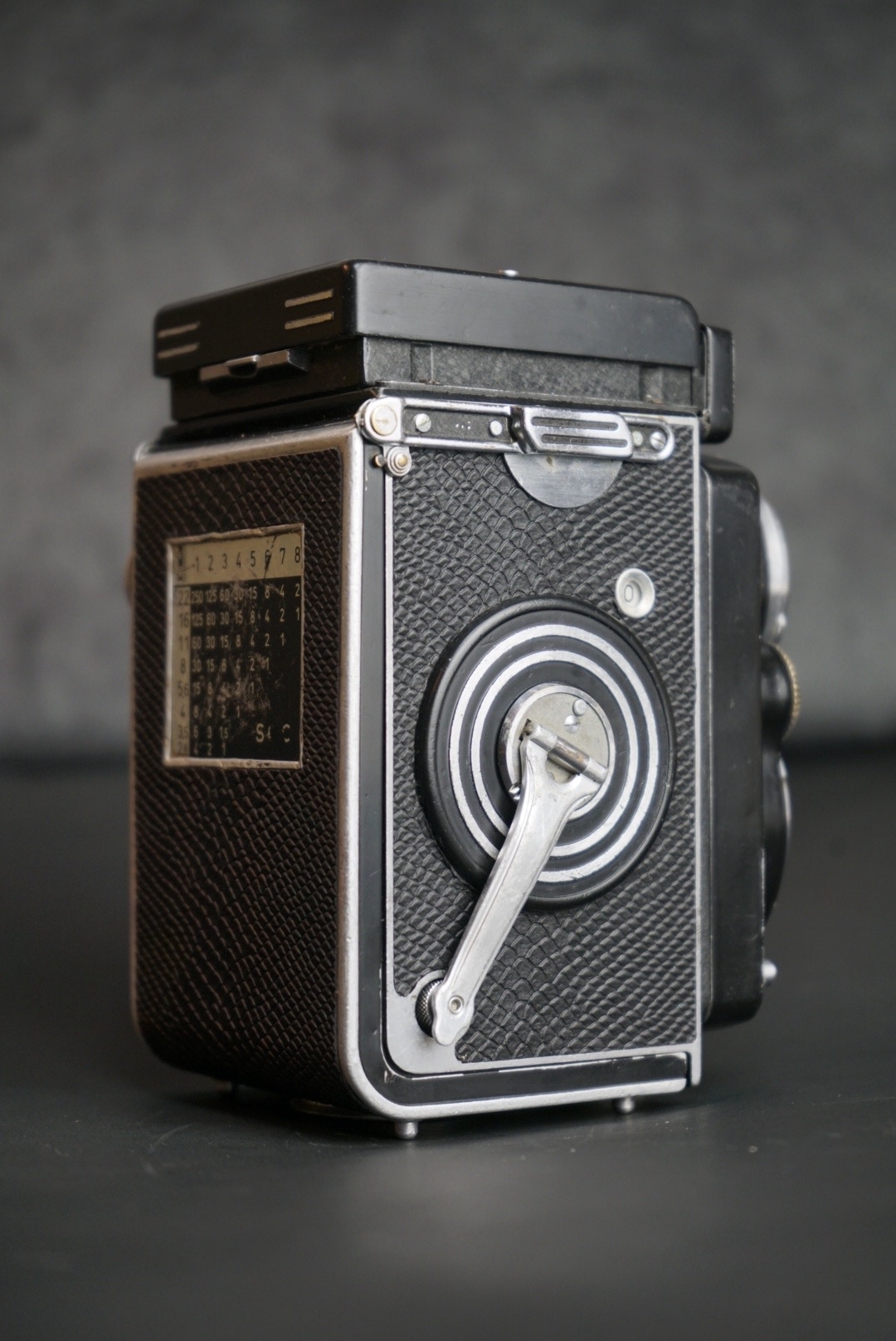

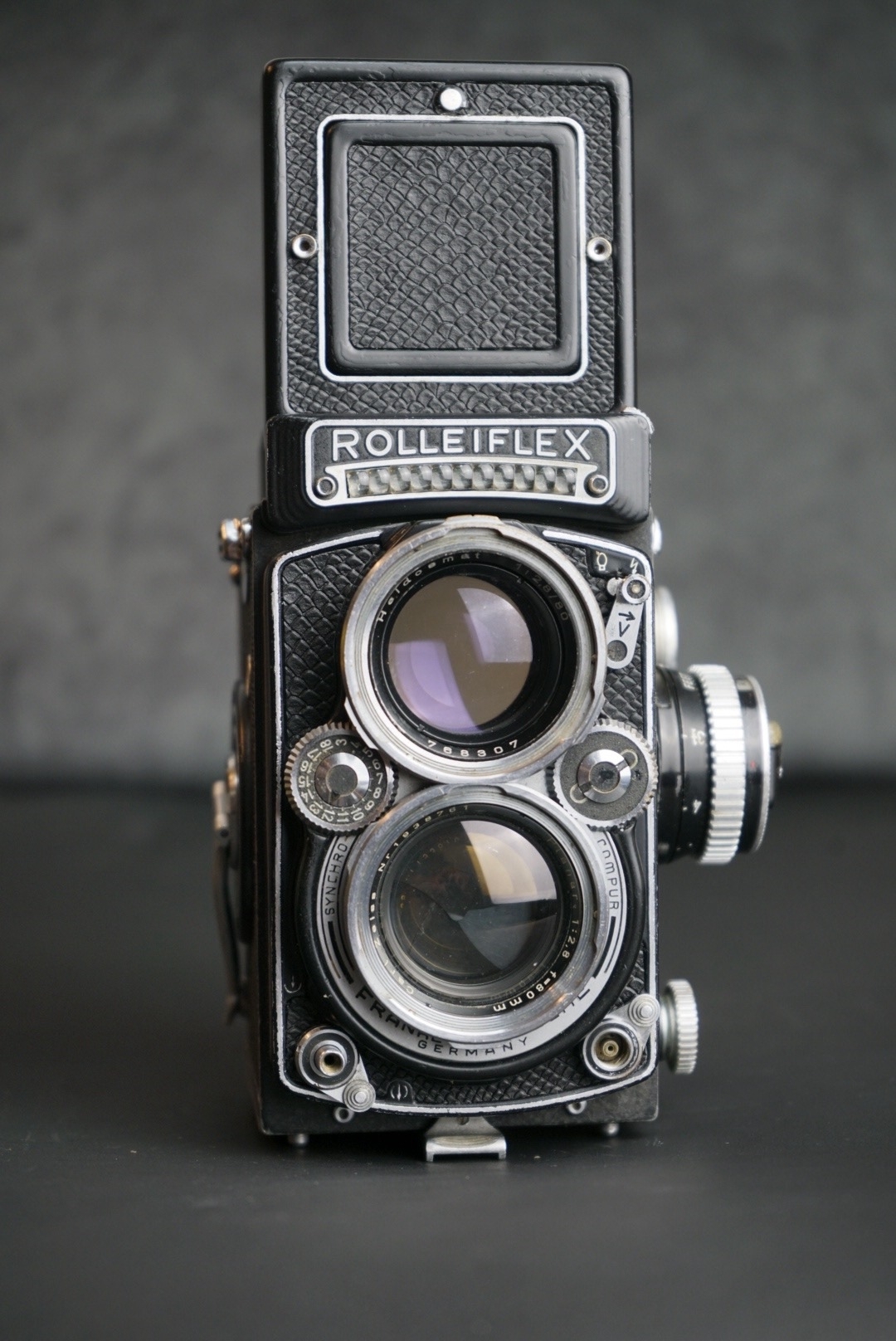

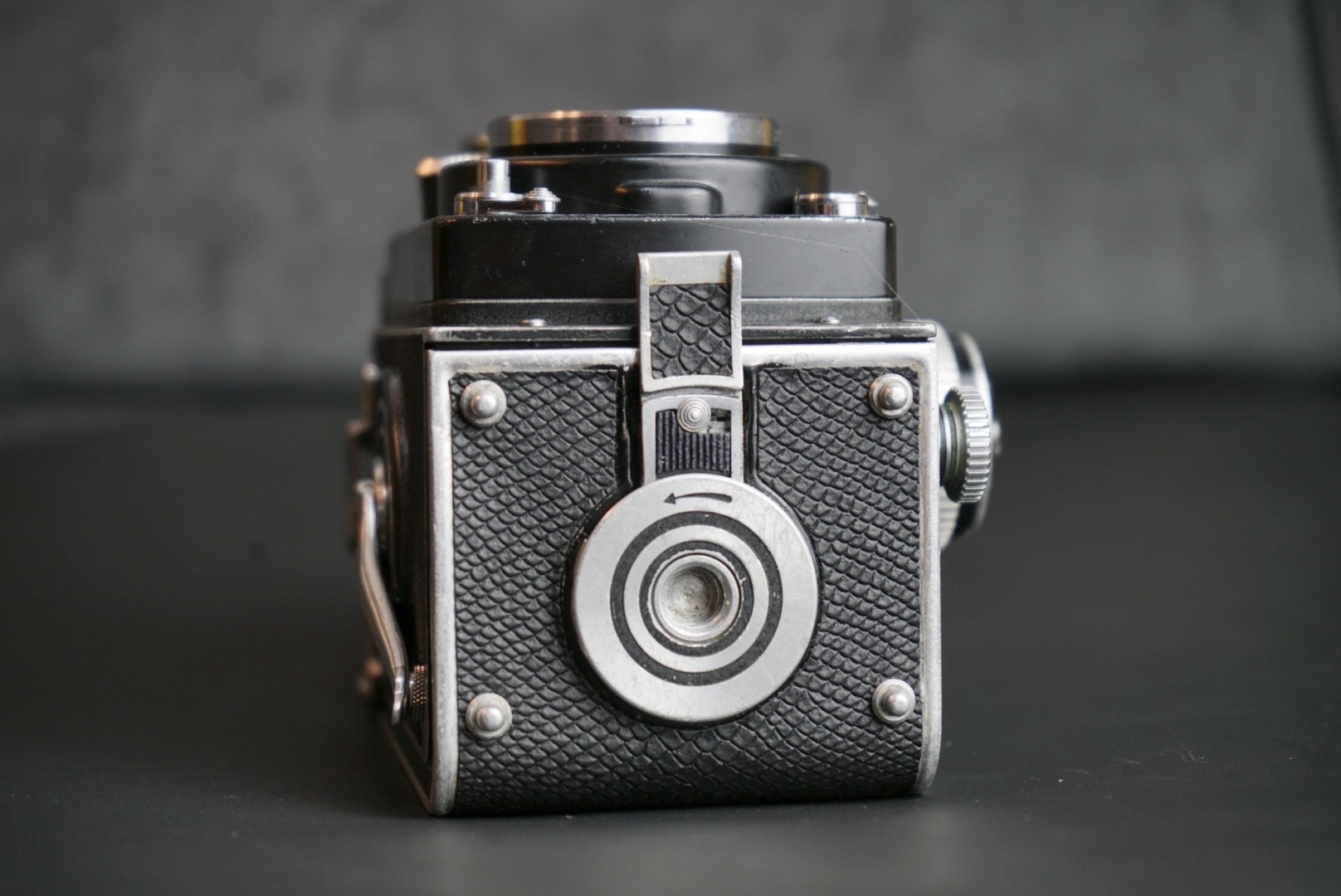

Так что спустя пару часов кружка кройки - финальный результат.

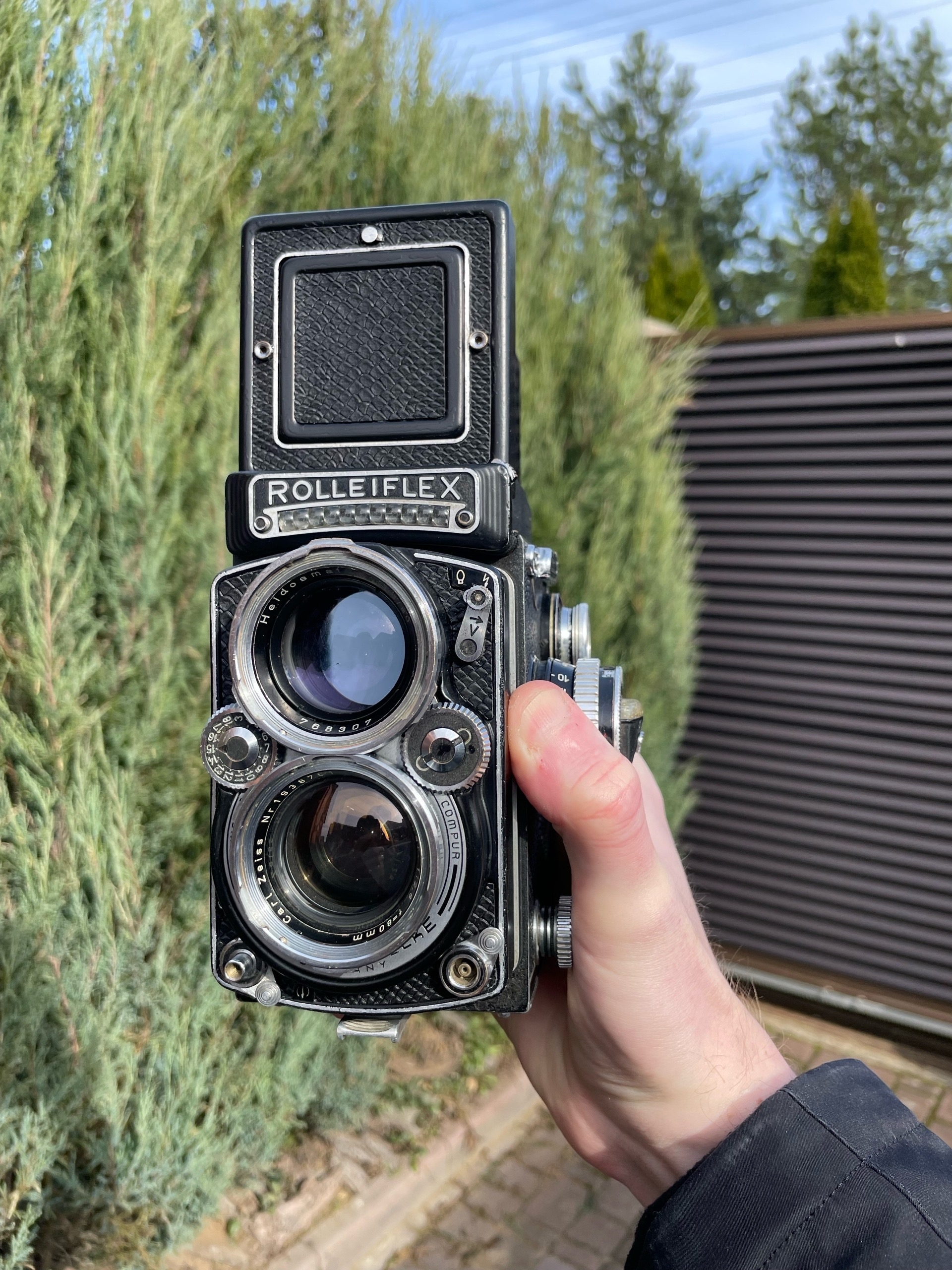

В естественнной среде это как-то так смотрится.

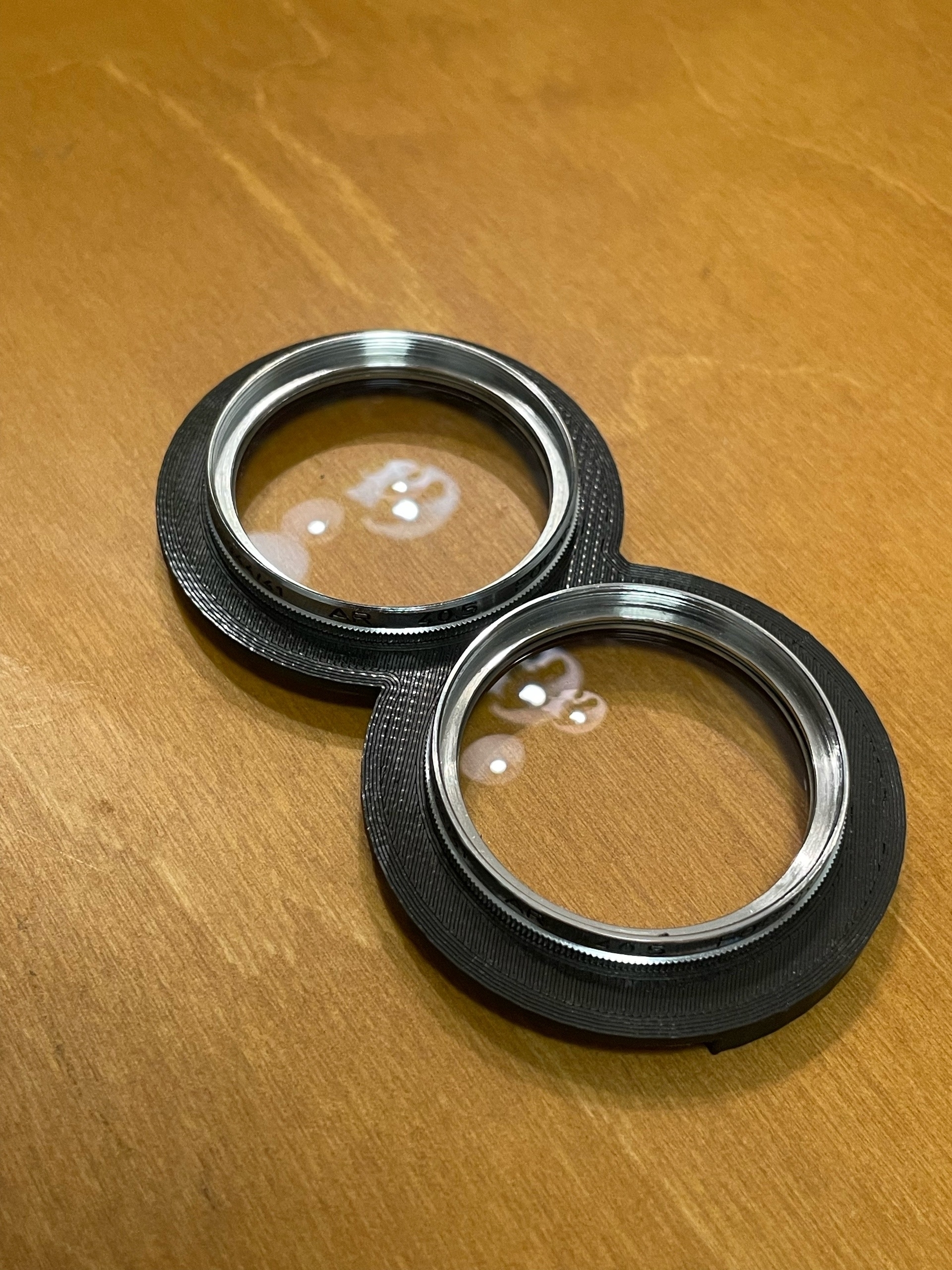

Так же захотелось по-быстрому сделать аналог Роллейнара для бедных, у меня есть набор линз Voigtlander Fokar, сам бог велел попробовать. Спроектировал вот такой корпус и распечатал

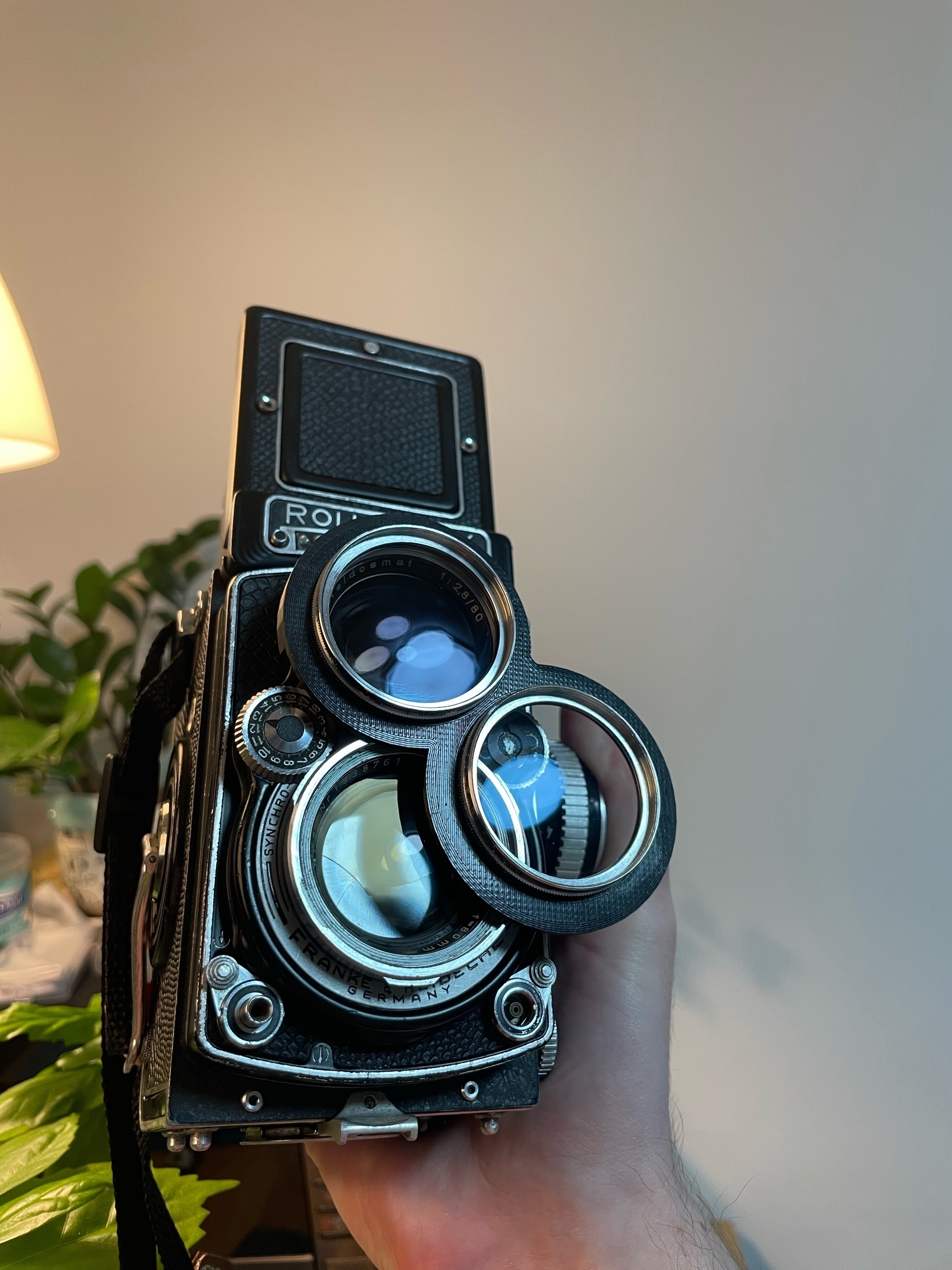

На фотоаппарат надевается традиционно с поворотом.

Для теста заряжал пленкой, хотел проверить работу самого аппарата, работу фокусировочной насадки, и как снимает планар с расклеем. В целом я уже знал что он никак не проявляется без солнца прямо в линзу, но все же.

Фото на насадку:

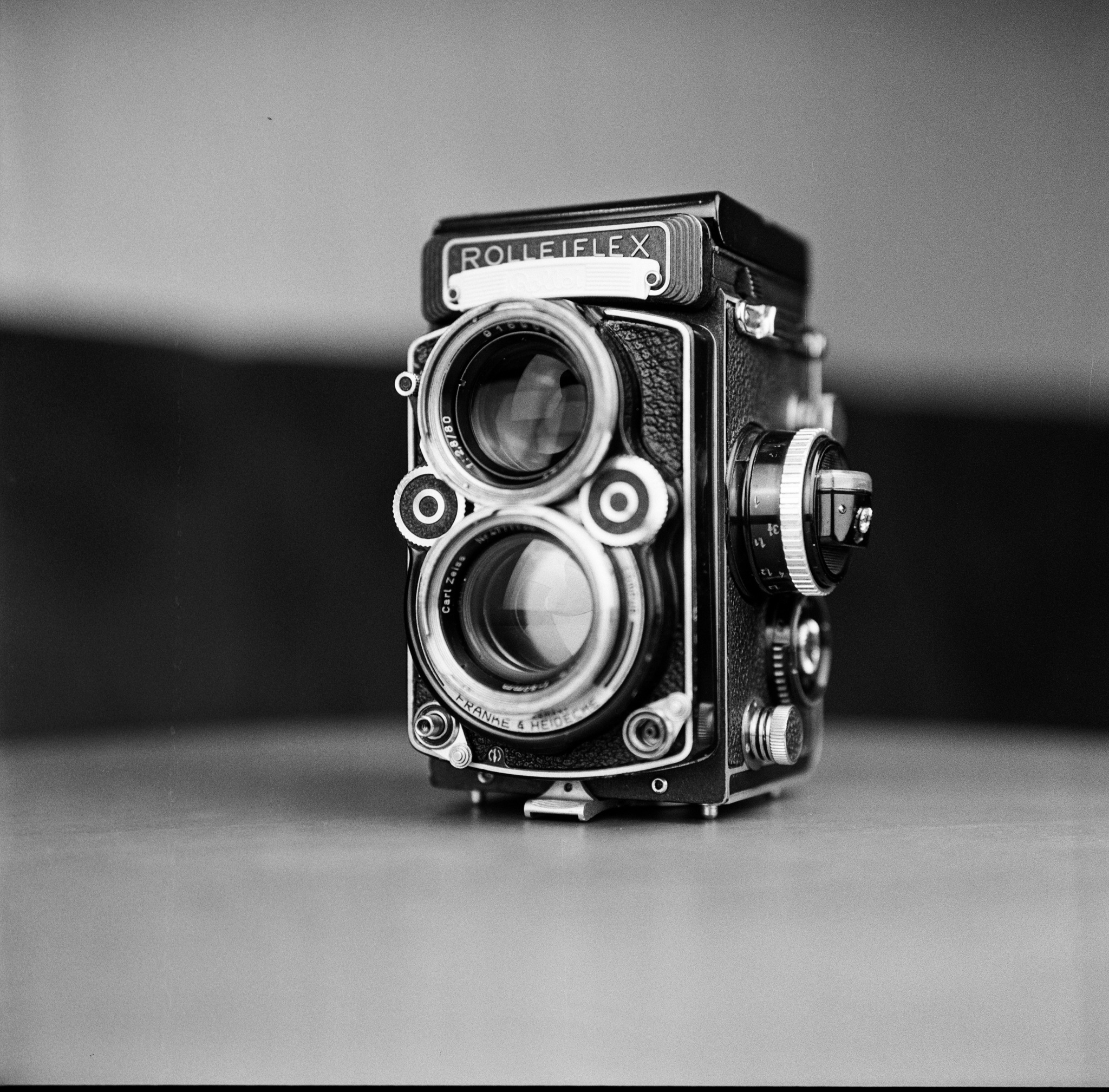

И без насадки обычное фото.

В целом фотоаппаратом доволен, снова в строю, пользоваться уже приятно) Жизнь его помотала, но не добила!)

Касаемо рецензии по номенклатуре Роллейфлексов могу тоже что-то сказать. Все люблю, все уважаю!) 2.8 тяжелее, чем 3.5, стоит ли увеличение массы половины стопа экспозиции - каждый решит сам. Надежность старого Automat выше более новых E и F серий, т.к. нет ничего лишнего (это если не говорить о Rilleicord, где вообще все вырезано). Фотографии же прекрасные можно делать на что угодно, фотоаппарат в этом вопросе совершенно не главное. Сейчас фотоаппарат это прежде всего то, чем приятно пользоваться, что приятно крутится, вертится и щелкает, на что очень нравится смотреть. И стоит ли эта тактильность и история той цены, которую за нее просят - каждый решает сам.

За сим все, по поводу ремонта ваших фотоаппаратов есть телега и вк, пишите @Ekilevph

Всем добра, и традиционно берегитес ебя.
