Ремонт планшета своими руками)⁠⁠

Доброго времени суток, господа. Я занимаюсь ремонтом всякой техники и хотел бы поделиться с вами моим последним ремонтом.

Поступил в работу планшет Honor pad x9 (eln-w09).

С проблемой - не заряжается. И я уже знаю почему) Но об этом дальше.
Клиент уже обращался ко мне с этой проблемой примерно 3-4 месяца назад, я к сожалению даже забыл сумму, за которую чинил этот планшет)
Разбирается он через дисплей, трудно, скрупулёзно и долго. В прошлый раз мне повезло и его уже разобрали до меня в другом сервисе, а приклеили хрен пойми как, поэтому разборка заняла минут 5.
Но в этот раз его собирал я, а значит разбирать снова мне и теперь он склеен как полагается)

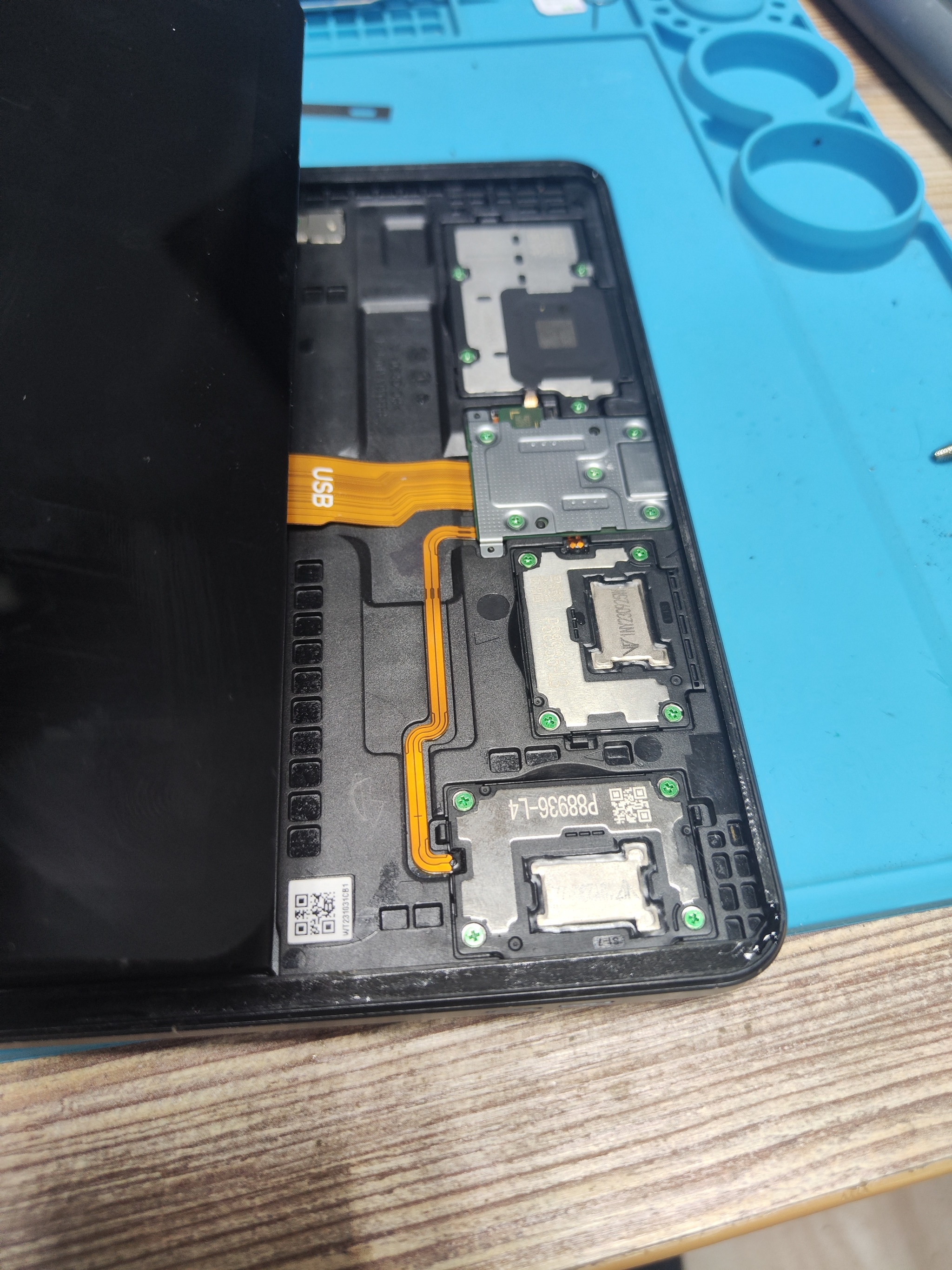

Внутри нас встречает вот такая картина. Нас интересует разъем зарядки.

Переместимся за микроскоп и посмотрим, в чём же проблема?

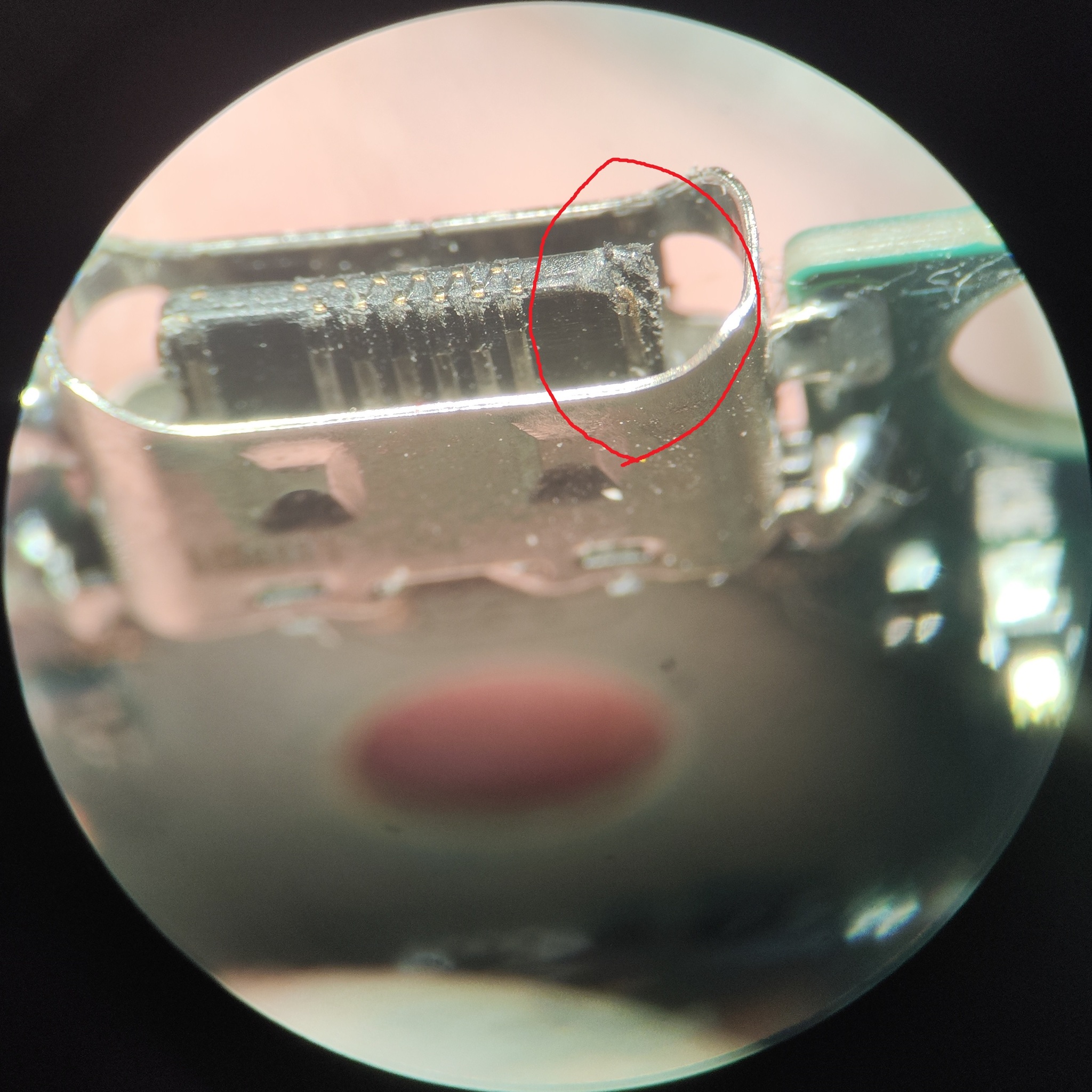

Как можем наблюдать, на лицо механическое повреждение. И это не всё, я заметил что шнур странно болтался в гнезде и решил так же посмотреть в сам разъем и вот что я увидел.

Даа, разъем держался как мог)
Я знаю причину, по которой было такое обращение и клиент тоже, поэтому с согласованием замены гнезда на новое никаких проблем не возникло. Так что приступим.

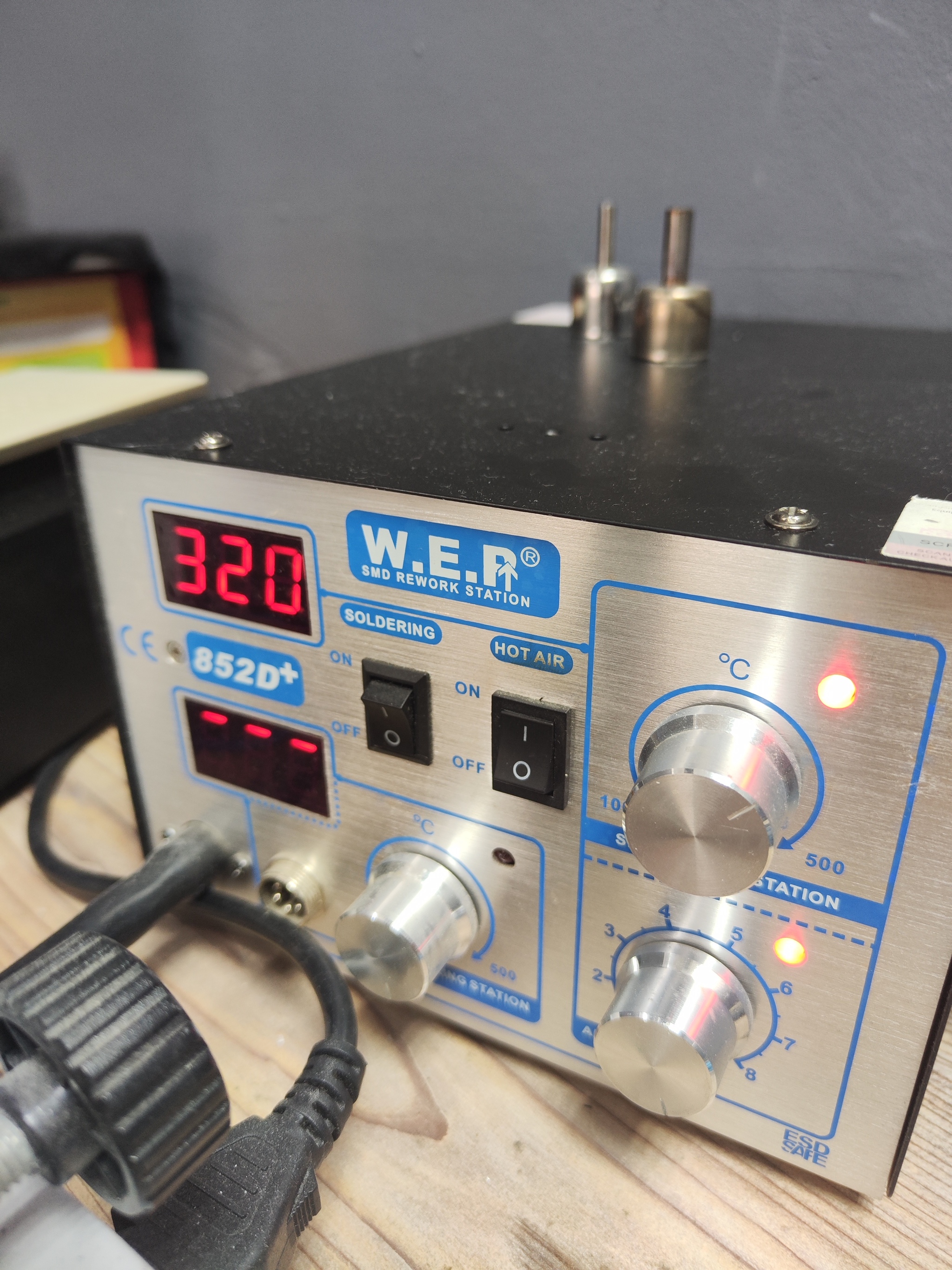

Выставляем случайную температуру, но не меньше 280 градусов))

Греем, снимаем разъем зарядки.

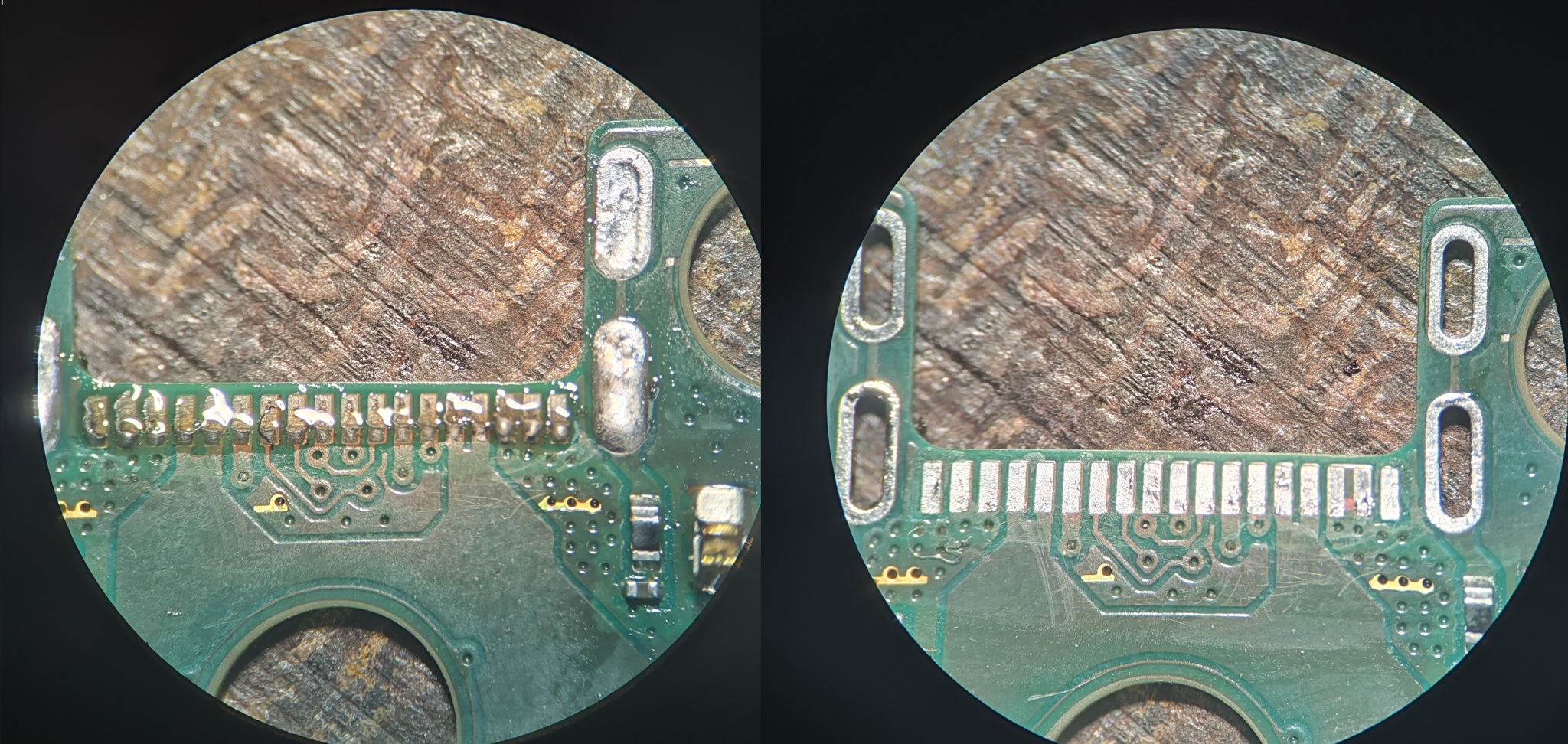

Посадочное место до чистки и после от старого припоя и флюса.

Разъем зарядки идеально подходит от смартфонов Samsung A серии) Примеряем разъем, стоит как родной!

Вот в сравнении два разъема, старый и новый, можно заметить разницу в износе за 4 месяца.

Слева до пайки. Справа после пайки. Каждую ножку пропаиваю в отдельности и стараюсь сделать бугорок припоя. Благодаря такому подходу, возвратов или жалоб на данную процедуру у меня не было уже очень давно)

Подсобрал планшет, но не подключал дисплей. Нужно проверить, что зарядка идёт. По прибору видно, что идёт быстрая зарядка 2 ампера (возможно он может и больше, зарядник же не оригинальный). В целом это хороший показатель и планшет зарядится с таким потреблением приблизительно за 3 часа до 100%. Всё в порядке, а значит можем собирать)

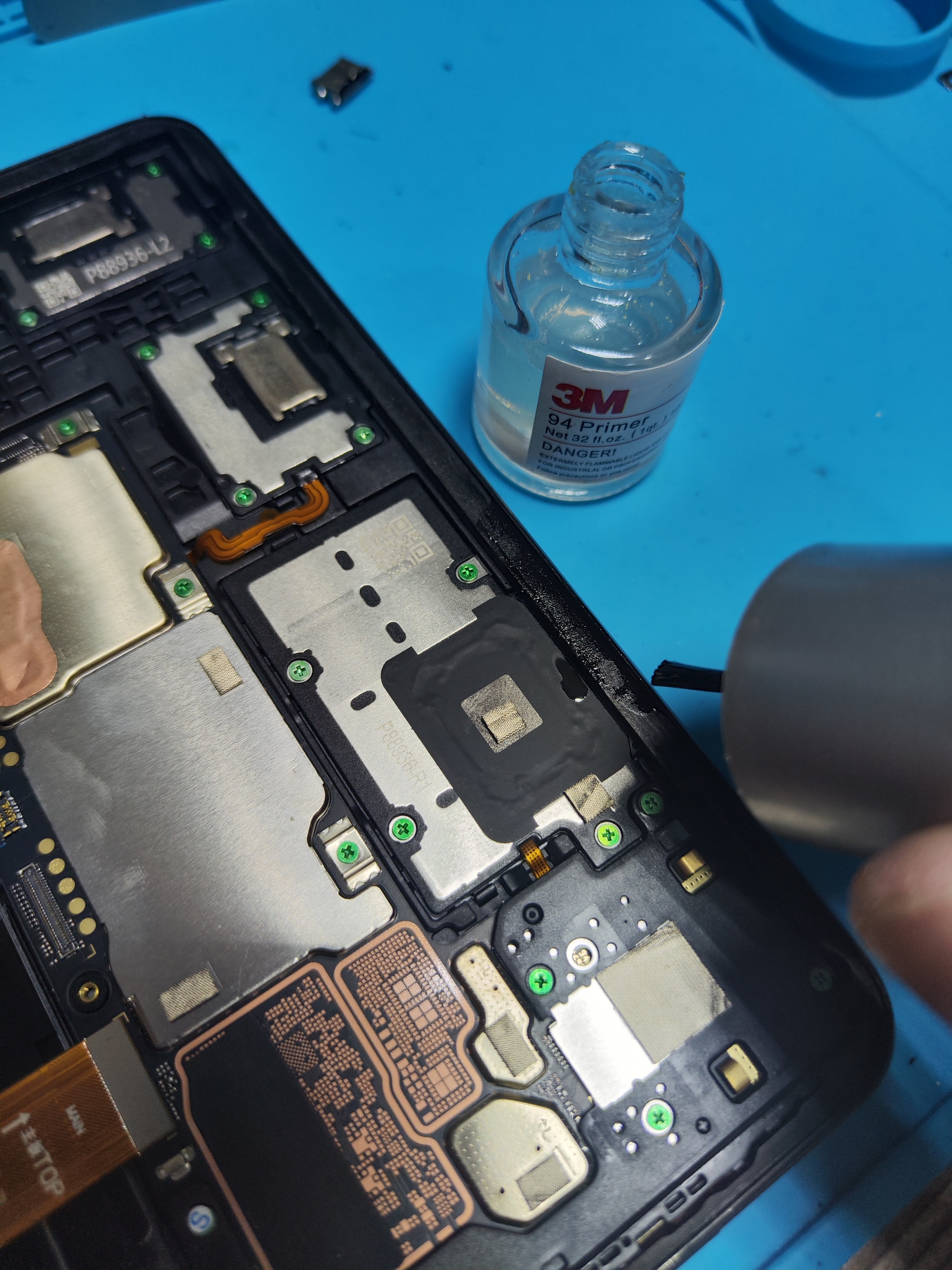

После тщательной чистки рамки планшета от старого клея, я наношу специальный состав для лучшей адгезии двухстороннего скотча. Наношу и на рамку дисплея тоже, но аккуратно, чтобы состав не затёк под подсветку, иначе будет беда в виде пятна на подсветке)

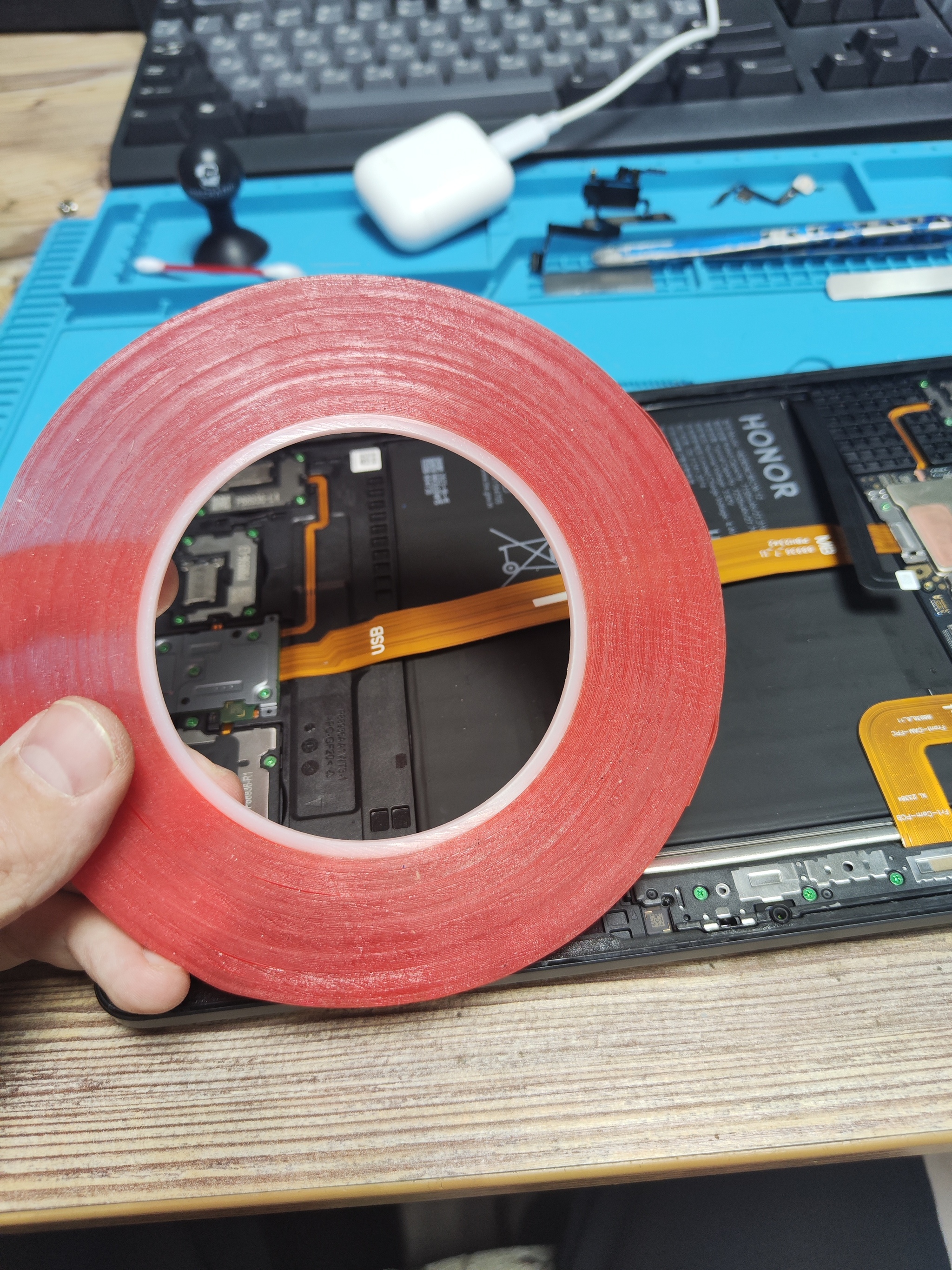

Такой скотч применяю для склейки.

В местах, где скотч нанести проблематично, капаю данный клей, это углы и еще несколько мест.

После собираю и слегка прогреваю весь планшет, для того чтобы скотч немного размягчился и лучше склеил собой дисплей и рамку.

Оставляю сохнуть, без бельевых прищепок точно не высохнет))

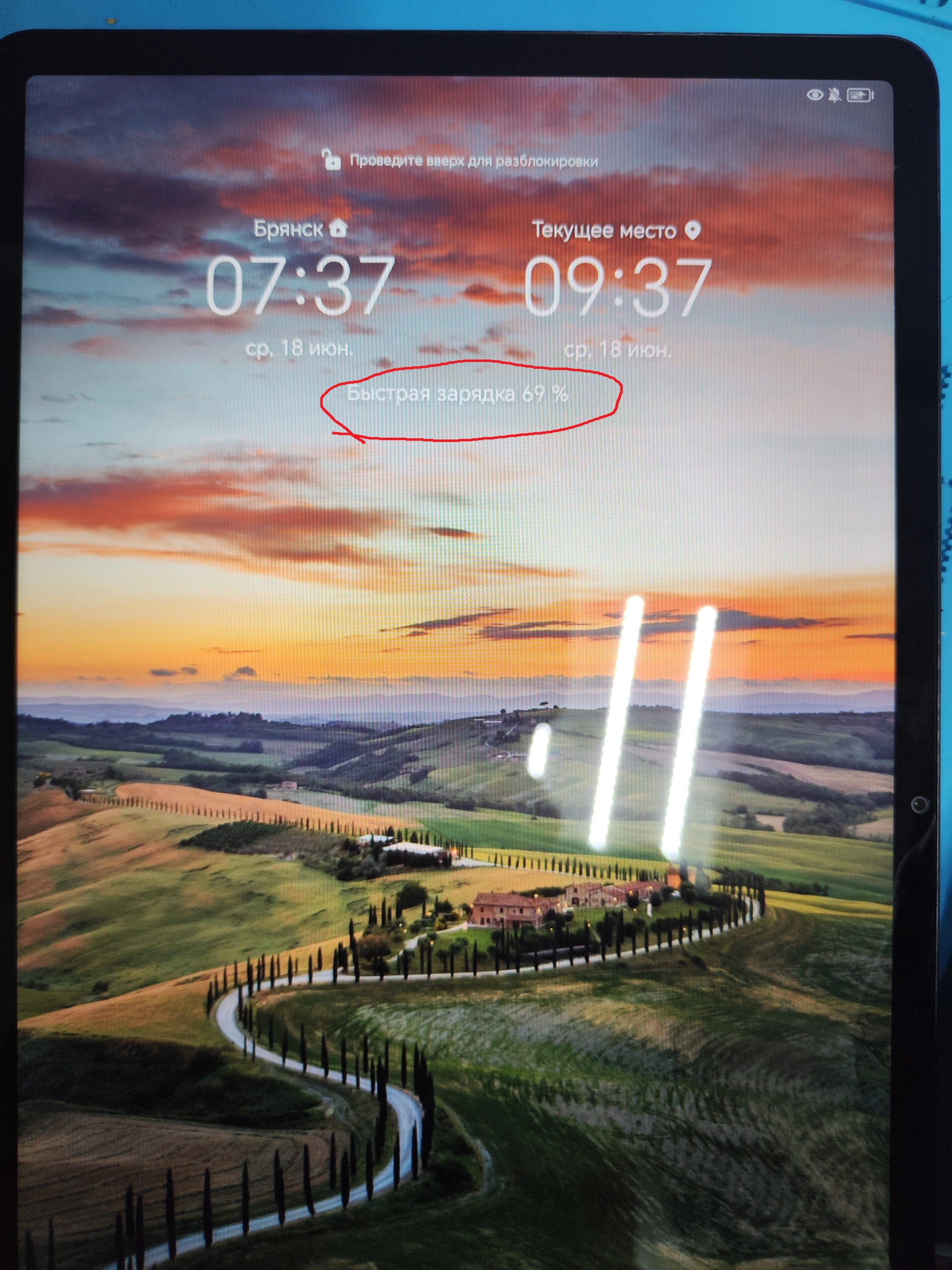

Спустя два часа, планшет заряжен на 69%.

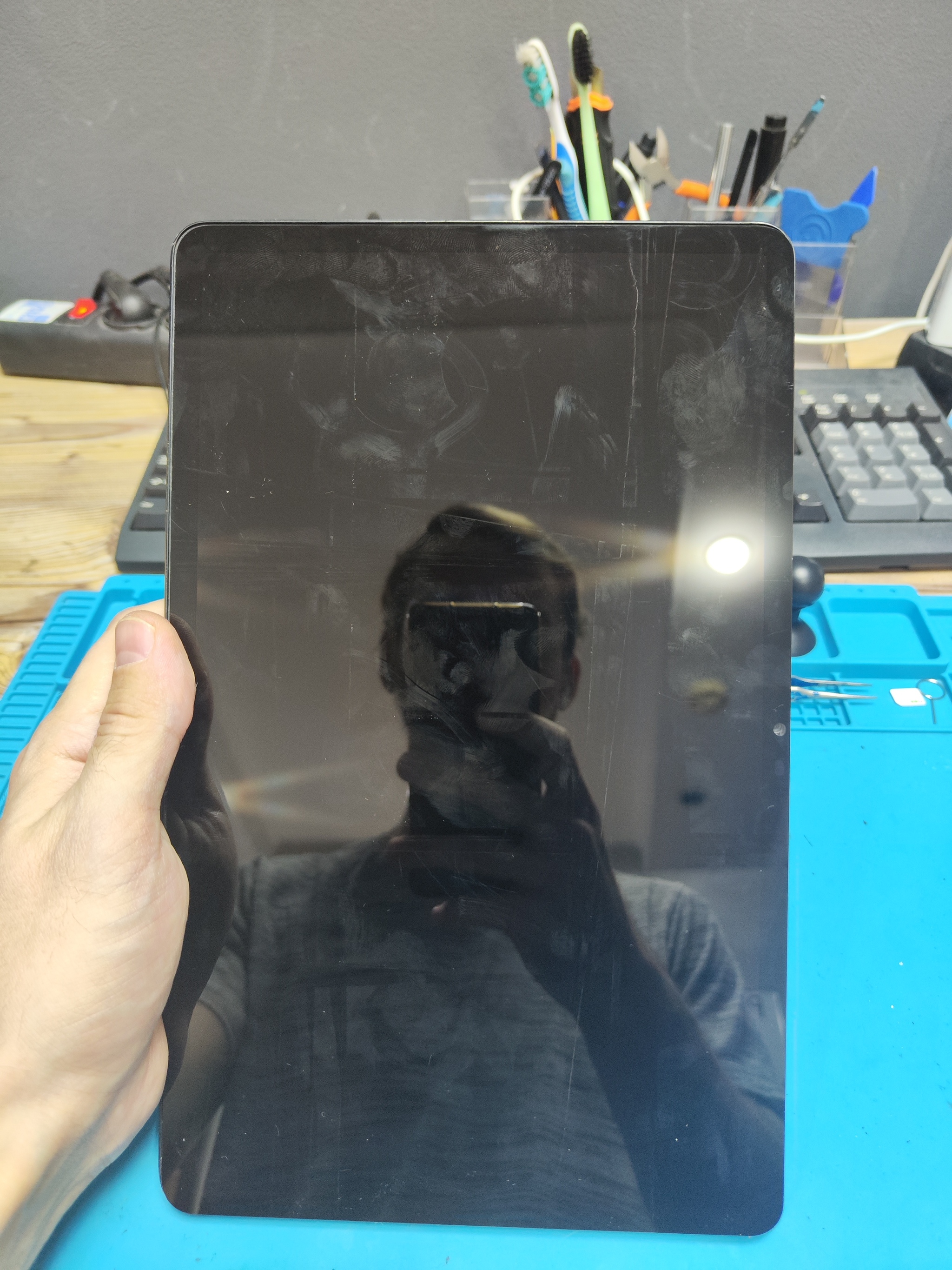

Теперь он полностью готов к работе. Планшет уже отдан и так же дана гарантия на мою работу, которая на механическое повреждение не распространяется, но даже в данном случае я пошел на уступки. Цена замены гнезда зарядки - 3500р, с учётом скидки.

Если вам было интересно читать эту статью, ставьте стрелочку вверх ? И тогда я продолжу показывать интересные ремонты, коих бывает не мало))
Спасибо за внимание.
