Ремонт крышки матрицы и петли ноутбука Acer
Приветствую Вас форумчане, вот и дошло дело до ремонта корпуса ноутбука о котором я упомянул в своем посте: Ремонт крепления петли в ноутбуке MSI GT780 (#comment_179803734)

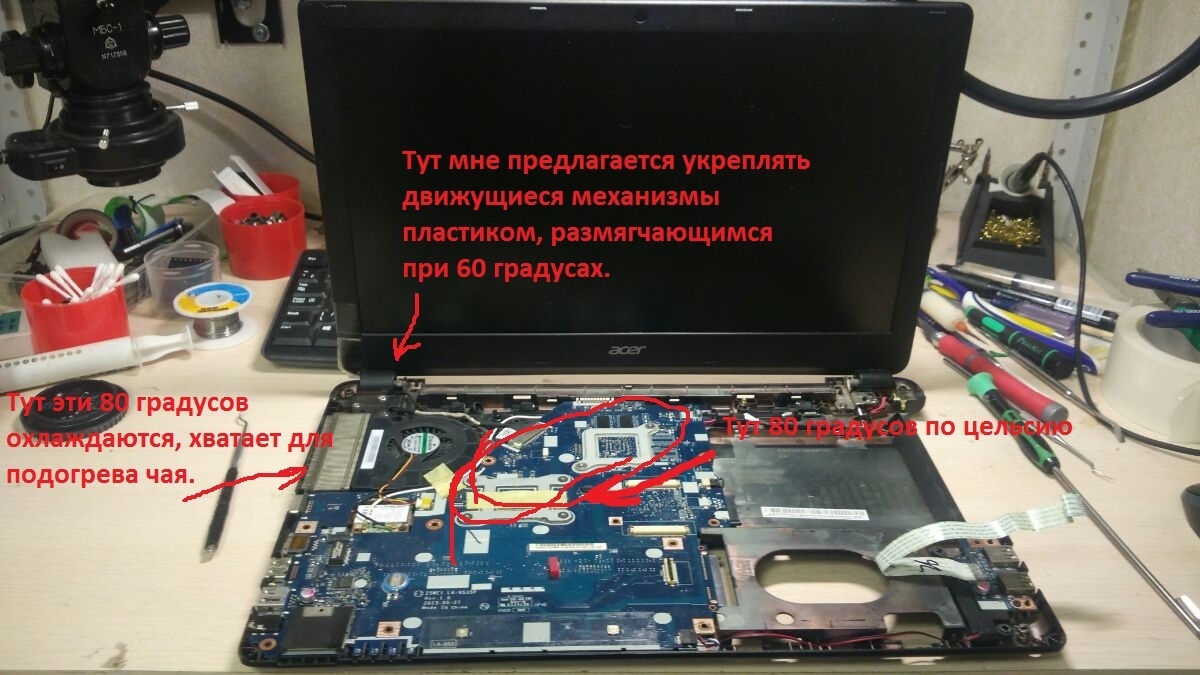

Открываем и видим такую картину:
Стойка матрицы оторвана от основания петли
От креплений тоже остались только оттиски прямо как от динозавров.
Что же, приступаем. Удаляю остатки креплений, и обвожу контур прилегания петли.
Вырезаю новое крепление из православной латуни) Сверлю и впаиваю родные бонки (как обычно) Прикладываю по месту, подтачиваю высоту посадки. Сверлю отверстия для крепежа к крышке матрицы и нарезаю резьбу. Ставим на место и прикручиваем. Готово.
Теперь дело за стойкой матрицы. Решил проверить один вариант который придумал. Берем ортофосфорную кислоту, тщательно зачищаем половинки стойки и пролуживаем паяльником. Олово лягло очень равномерно. Беру медную шину толщиной 2 мм. и отрезаю по ширине стойки полоску, ровняю, зачищаю и лужу оловом. Выровняв обе половинки стойки вложил шину внутрь уголка и прогрел паяльником. Лягло ровно и крепко.
Вот демонстрация жесткости: https://www.youtube.com/watch?v=BkjQGlQyDyQ&ab_channel=M...
Подумав, решил дополнительно укрепить винтами, так как в итоге появится трещинка в пайке по краям и стойка снова лопнет. Сверлю, нарезаю резьбу, стягиваю винтами от моб. телефона.
Можем продолжать сборку, винты не достают до матрицы и не мешают кабелю Wi-Fi. Вот так в итоге всё выглядит
Ну и вид сзади
Крышка в месте трещины за счет восстановленной стойки, несущей нагрузки не испытывает. Не скрипит и не гнется. Петли немного ослабил хоть они и так были мягкие.
