Ремонт iPhone 14 Pro Max после падения
Сегодня у нас на ремонте пока еще не устаревший огрызок после небольшого падения. Внешних повреждений кроме пары царапин на защитном стекле нет, по этому вскрываем телефон и извлекаем плату. Первым же замером находим проблему, а именно короткое замыкание на коннекторе батареи. После подачи питания на плату тепловизор показал нагрев с внутренней стороны верхней платы, что ж значит будем разделять платы. Первым делом снимаем все наклейки.
Так как на колодок на 14 серию под нагреватель JC мы еще не получили придется половинить платы на немного неподходящим по размеру для айфонов подогревом от Термопро.

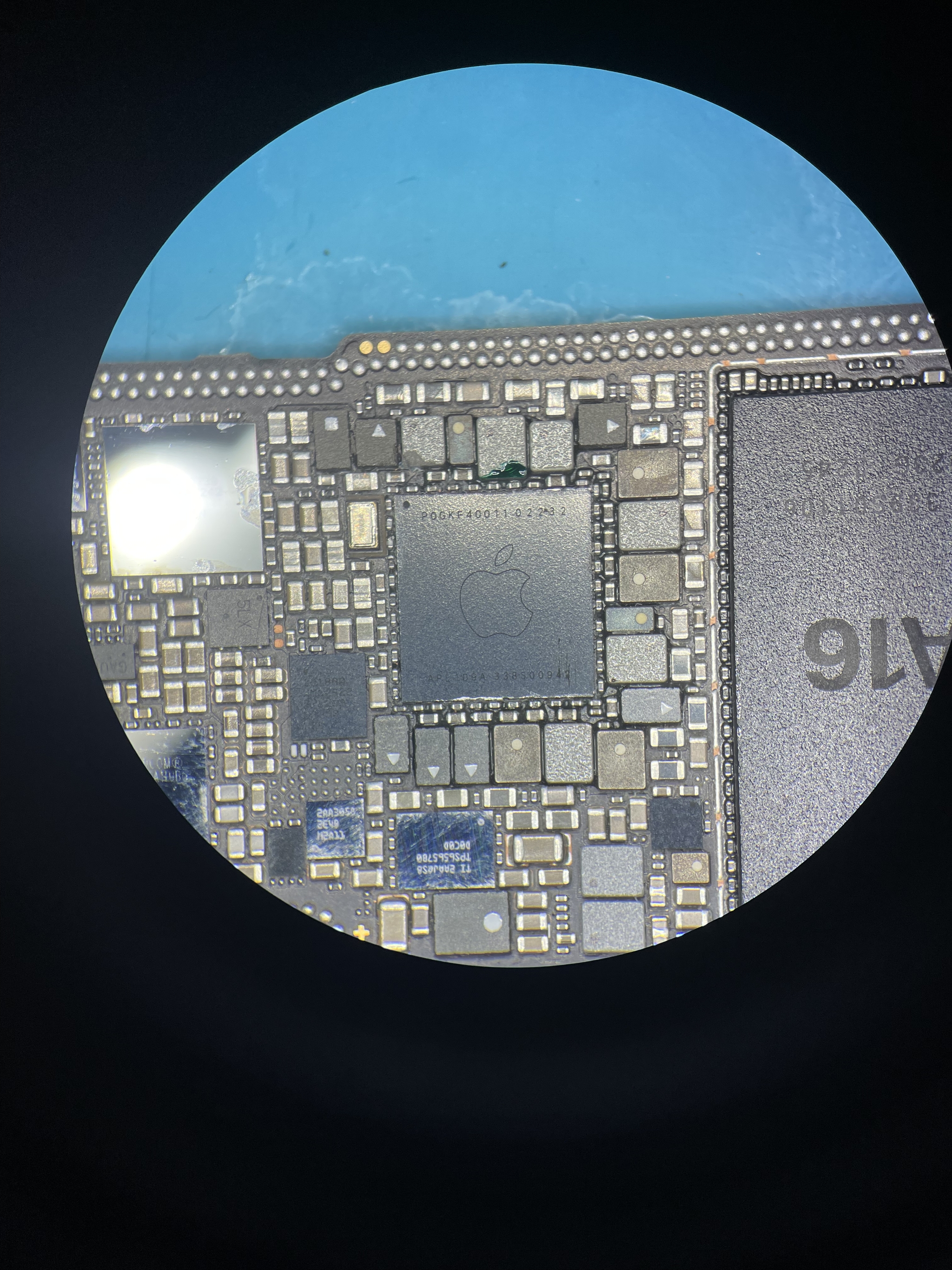

После успешного разделения опять подаем питание на замкнутую линию и видим что основному контроллеру питания немножко нехорошо.
Даже не знаю почему он вышел из строя, наверное заводской дефект.

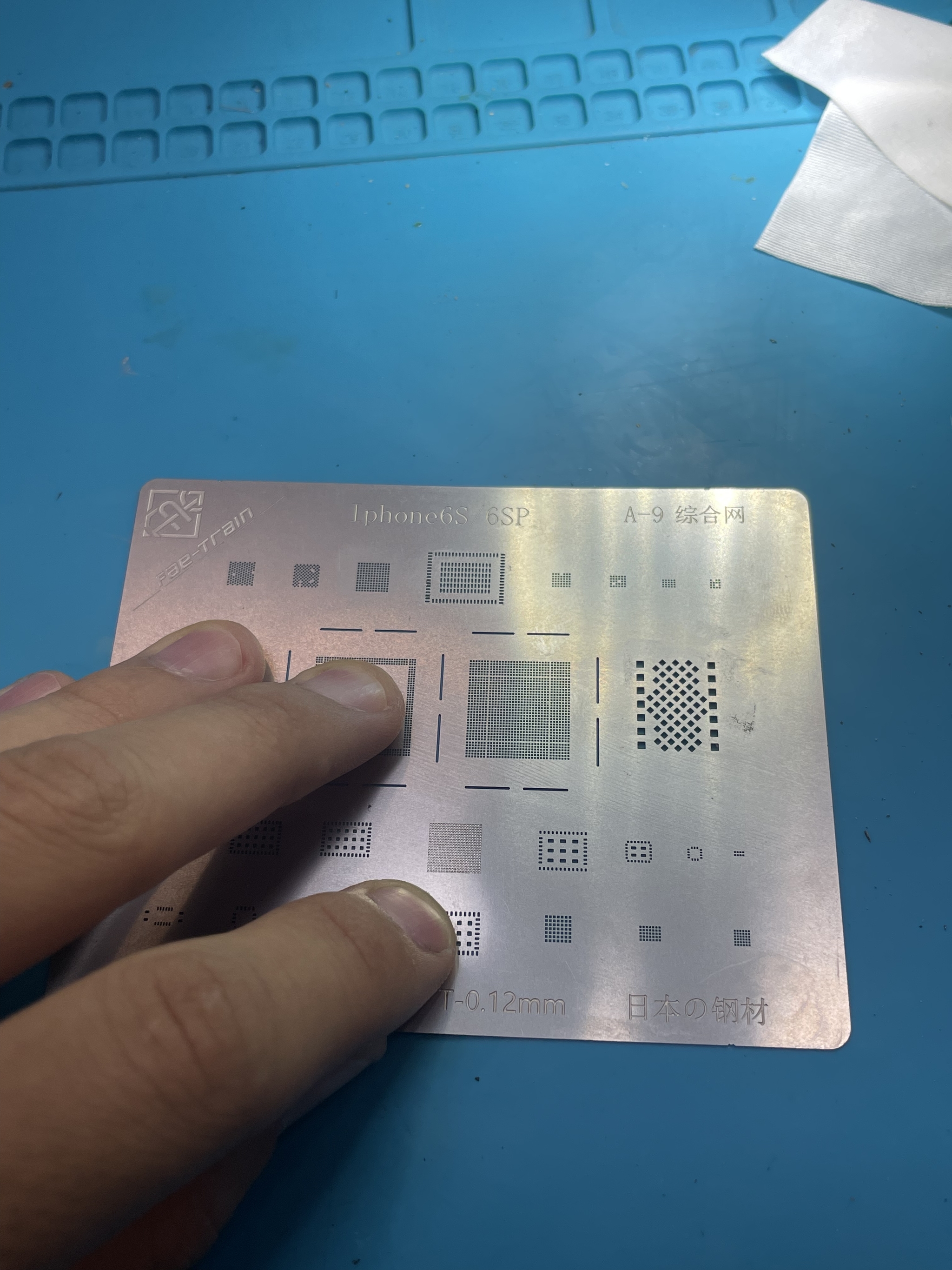

Будем менять на новый, для этого снимаем с донорской платы контроллер питания и накатываем это трафаретом от 6s.

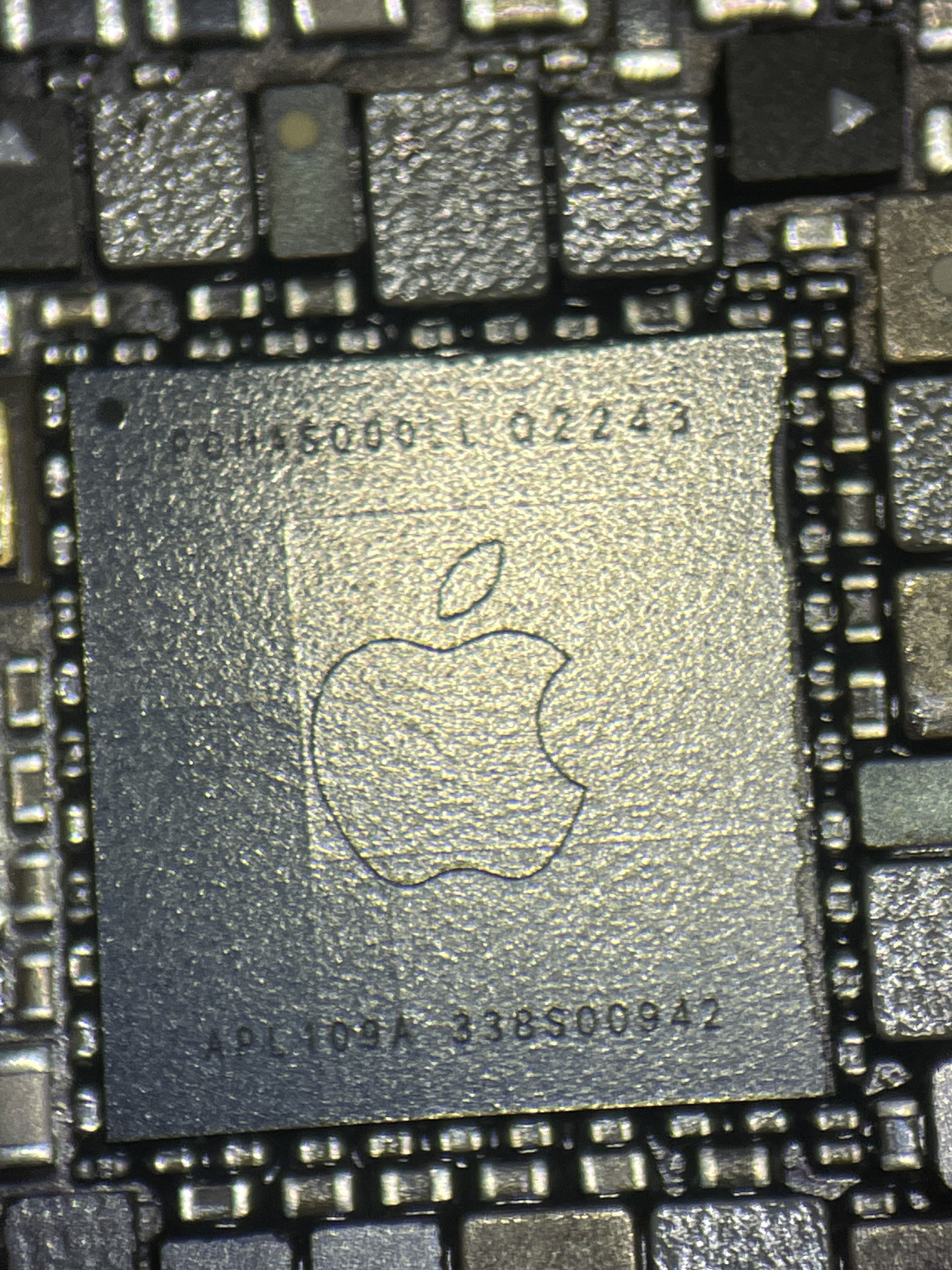

Далее чистим компаунд вокруг мертвого чипа и подготавливаем его для снятия паяльником.

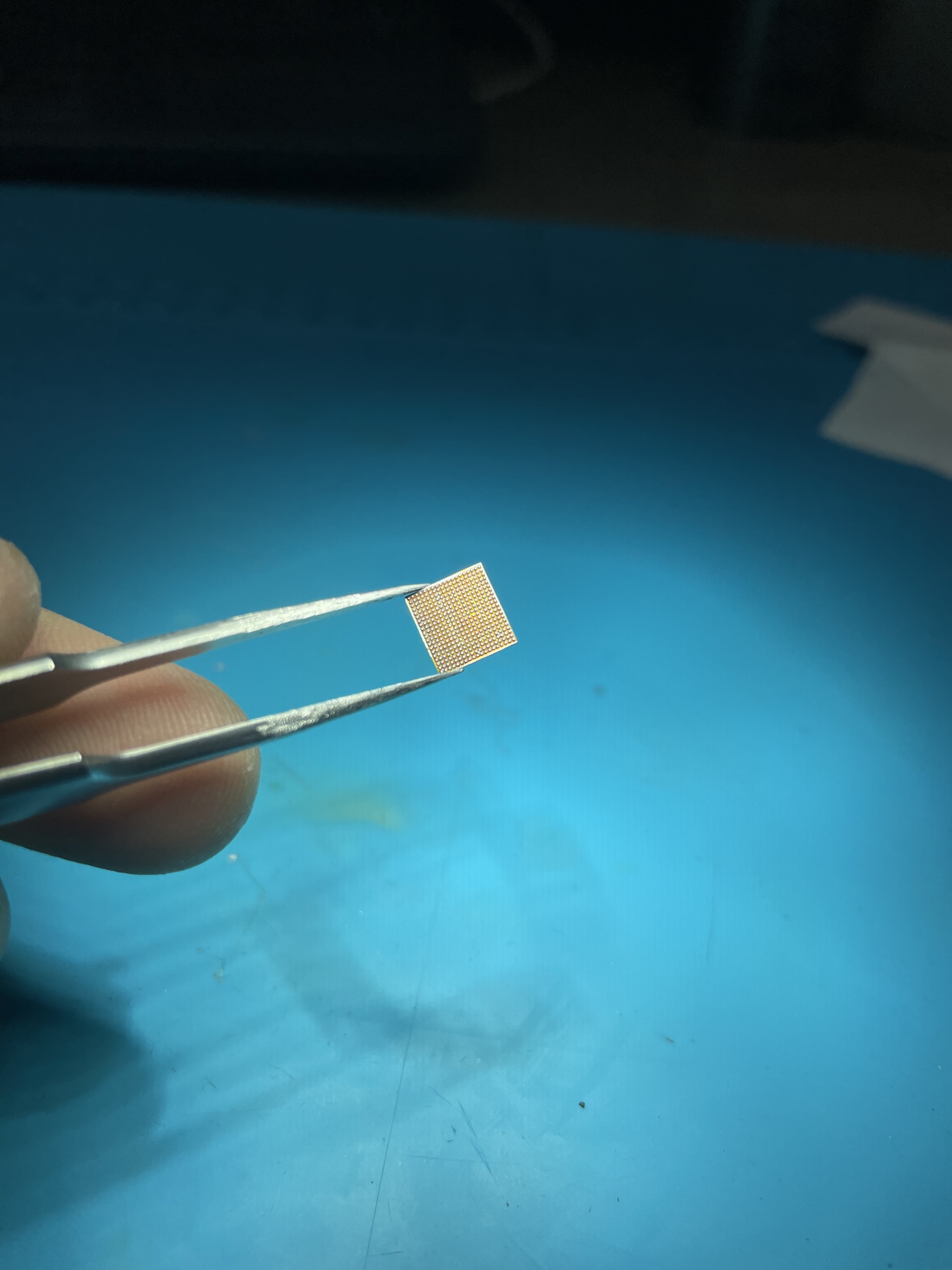

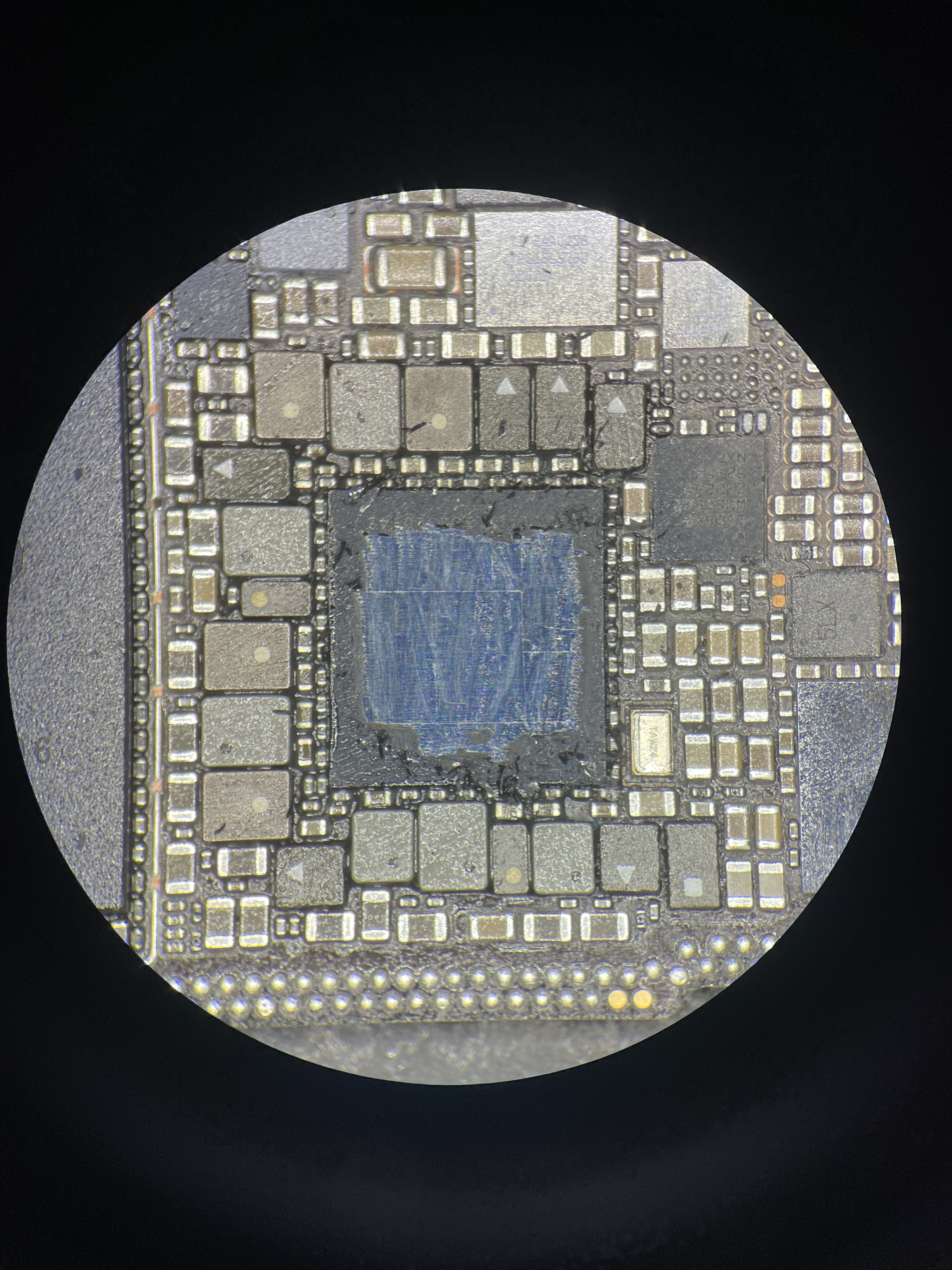

После снятия чипа и зачистки посадочного места сажаем новый контроллер на место.
И включаем отдельно верх с блока питания.
Аппарат включился, значит можно спаять половинки взад. Сажать будем на заводской припой по этому закидываем платы на подогрев и сверху кладем грузиков для того чтобы половинки лучше сели.
После пайки возвращаем наклейки.
Дальнейшие тесты показали две дополнительные проблемы, а именно вышедшие из строя ширик и теле камеры в сборке камер и битые пиксили на дисплее.
От замены камер и дисплея клиент отказался по этому собираем устройство как есть.
На этом всё, до встречи в новым постах.
