Ремонт двух SSD.⁠⁠

Здравствуйте мои дорогие. Это опять я. Пока идёт подготовка поста о восстановлении данных, длиною в полтора года, расскажу быстренько про восстановление двух SSD. Ничего особо прорывного и революционного, просто ремонт.

Первый SSD «Crucial m4». Прислал один Пикабушник, к сожалению уже не вспомню кто. Если владелец диска это читает и хочет попрощаться со своей анонимностью – отзовитесь в комментариях.

Внутри диска нас ожидает платформа «Van Gogh» от «Marvell»:

При подаче питания диск не подавал признаков жизни, а на плате наблюдался нагрев в области одного из ШИМ контроллеров питания.

Схем и всяческих «bord view»-ов конечно же нет, поэтому будем разбираться "как есть".

Данная ШИМ-ка отвечает за формирование 3х питающих напряжений. По 2м каналам из 3х наблюдается КЗ. Значит с большой вероятностью вышел из строя сам контроллер, а не конденсаторы на плате или ещё какие-нибудь элементы.

Снимаем его с платы, прозваниваем цепи и видим, что КЗ пропал.

Сам контроллер имеет маркировку «LCSR», а значок «<», не только указывает на первую ногу микросхемы, но и подсказывает нам, что этот шим-контроллер производства компании «Linear Technology», которую купил «Analog Device». Идём на их сайты и после получаса поисков находим, что звать этот контроллер «LTC3545». Заказываем новый, ждём доставки, запаиваем. КЗ отсутствует, все напряжения в норме.

Запускаем специализированную утилиту из комплекта «PC-3000 SSD» для Марвеллов, смотрим все ли микросхемы памяти на месте:

Всё на месте, работает как положено, паспорт диска корректный. Так как данные с этого диска были не нужны, то для проверки прогоняем цикл записи и чтения всей поверхности. После этого делаем «secure erase» для нормализации работы функций «TRIM» и выравнивания нагрузки на ячейки памяти.

Второй SSD «Silicon Power Slim S55». Предложил и прислал этот диск мне на запчасти уважаемый @attenuator , за что ему большое спасибо.

Как я понял, диск умер, и его пытались «восстановить» утилитой заводского «preformat»-а от Phison, но что-то пошло не так.

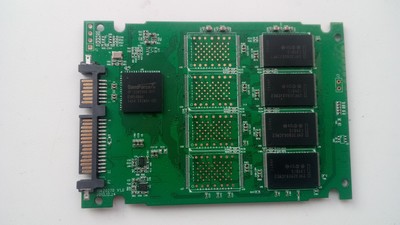

Его внутренности полностью аналогичны его брату близнецу «Silicon Power Velox V55», про ремонт которого я писал ранее. Поэтому фоток внутренностей этого бедолаги не будет, они аналогичны, как 2 капли воды.

Подключаем его к «PC-3000 SSD», запускаем для начала универсальную утилиту и видим:

Судя по имени модели, SSD уже висит в режиме заводского масочного ПЗУ («safe mode»), и выполнять какие-либо телодвижения для его принудительного перевода в этот режим не надо.

Но в случае, если это необходимо, сделать это можно перемкнув точки GPIO0 и GPIO7 при подаче питания. При успешном переходе в «safe mode» на плате загорятся оба светодиода, а при работе основной программы - один.

Запускаем специализированную утилиту для SSD на контроллерах фирмы Phison:

Утилита его опознала и предлагает загрузить в контроллер лоадер (burner) для работы с диском в технологическом режиме. Соглашаемся, грузим лоадер и посмотрим, как контроллер идентифицирован:

Проверим, все ли микросхемы памяти на месте и сколько в них ошибок:

Все микросхемы на месте, неисправностей пока не видно. Битых страниц +- одинаковое количество, что говорит о равномерном износе микросхем памяти.

Для чистоты эксперимента попробуем считать служебную информацию (CP- config pages) из микросхем памяти. Там, помимо прочей служебной информации, хранится и паспорт диска. Он нам необходим для восстановления оригинальной модели, серийного номера и wwn диска, так как наклейки с ними нет.

Не читается, не хватает таблиц трансляции, которые скорее всего были уничтожены предыдущими попытками реанимации диска заводской утилитой преформата. Прискорбно, но не смертельно. Параметры придумаем сами «от балды». Попробуем выполнить диску преформата и посмотрим на результат.

Преформат окончился удачно, передёргиваем питание, перезапускаем утилиту и видим работающий SSD:

Прогоним полный цикл записи и чтения SSD, что бы убедиться в его полной работоспособности:

После этого сотрём всё содержимое командой «secure erase» для нормализации работы функций «TRIM» и выравнивания нагрузки на ячейки памяти. Диск готов к работе.

Объём невелик, скорости тоже не бьют рекорды, но запас карман не тянет. Пойдёт на запчасти.

При текущих ценах на SSD, ремонт данного экземпляра экономически не оправдан, а вот опыт – бесценен. Возможно, всё это можно было сделать и без "PC-3000 SSD", но наличие соответствующего инструмента и отличает профессионала от простого человека. Будет время - поэкспериментирую с оригинальной утилитой преформата от Phison.

Хочу сразу ответить на самый «животрепещущий» вопрос из комментариев – «Сколько это стоит?»

Финансовую сторону здесь я не рассматриваю и обсуждать не хочу. Так же хочу напомнить, что обсуждение финансовых вопросов нарушает правила данного ресурса, а неоднократный вызов модераторов только отвлекает и злит их. Забанят всех, включая меня, и больше некому будет писать Вам интересные истории про DR и постить geek porn на ночь. То, что другие пишут и их не банят - для меня не аргумент.

Засим разрешите откланяться. Всегда делайте бекапы, и Вам никогда не понадобится всё то, что я описываю.
