Ракетный КВ-1К
Привет!
Вчера мне посчастливилось найти и новые фотографии данного советского танка. Поэтому, держите пост.
Весной 1942 года стартовали работы по созданию модификации танка КВ-1, оснащённого ракетной системой КАРСТ-1 (короткая артиллерийская ракетная система танковая). Это были реактивные 132-мм снаряды М-13 (как на «Катюше»), устроенные в компактную систему.
Схема КВ-1К на основе КВ-1С.
Разработка машины КВ-1К, базировавшейся на КВ-1 модификации 1941 года со сварной башней, велась на опытном заводе №100 в Челябинске. Проект принадлежал инженеру-подполковнику (ещё и преподавателю ВАММ) Александрову, а курировал работы на месте товарищ Ермолаев.

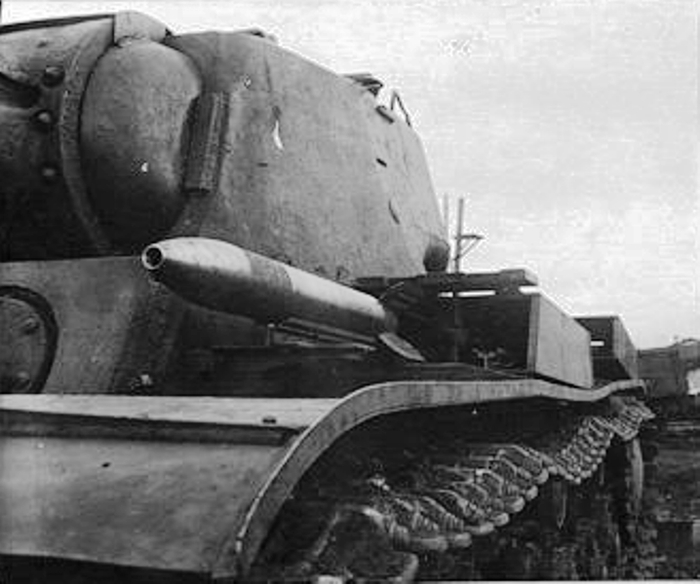

Итак, модификация. Суть состояла в том, что четыре парные установки КАРСТ-1 размещались на надгусеничных полках танка. Передние имели возвышение в +3°, а задние +4°. Корпуса установок изготавливались из стальных листов толщиной 10-30 мм и имели направляющие для снарядов. Направляющие задних установок ложились на крышки корпусов передних. Экипаж оставался прежним и мог самостоятельно перезаряжать снаряды М-13. Масса машины возрастала примерно на полторы тонны, доходя до 49 оных.
Производить залп из КАРСТ-1 должен был механик-водитель, который получал для этого пульт управления. И управление сводилось только к пуску электрического залпа. Наводка осуществлялась только поворотом всего корпуса, а точность сводилась к "вон туда". Причём, вести огонь из задних установок можно было только при постановке башни по курсу, иначе, был риск попасть реактивным снарядом по ней же. Залпы велись 2, 4 или 8 снарядами разом. Дальность полёта снарядов М-13 на КВ-1К варьировалась между 0,6 и 0,8 км.
С 7 по 31 августа 1942 года танк КВ-1К усердно испытывался на полигоне в Чебаркуле. Танк гонял по говнам слабым грунтам, пускал 132-мм снаряды на ходу и с места, все сразу и по очереди. В итоге, испытания удовлетворили военных. Танк не утратил надёжности и боевой эффективности. Был сделан вывод, что оснащать установками КАРСТ-1 можно танки КВ-1С. И на этом проект забуксовал, танки КВ ракетами более не вооружали. Прототип КВ-1К, по разным данным, катали по 1944 год на различных испытаниях, а дальше он канул в Лету.

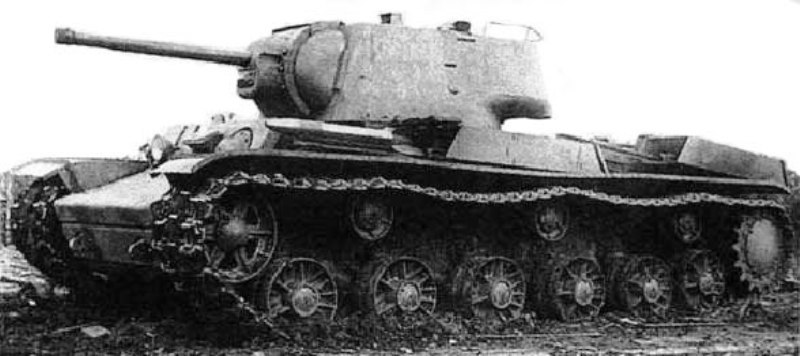

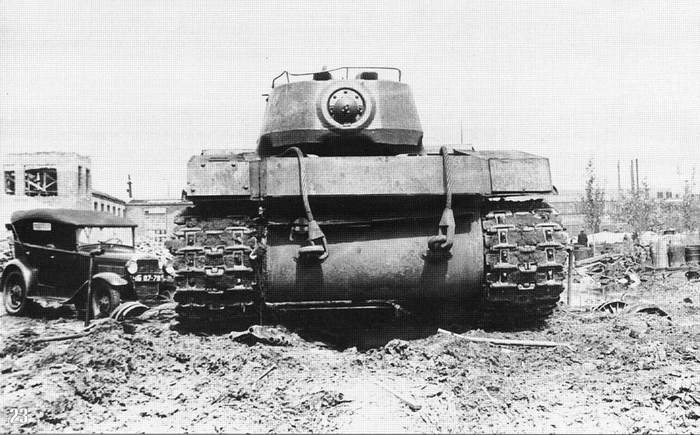

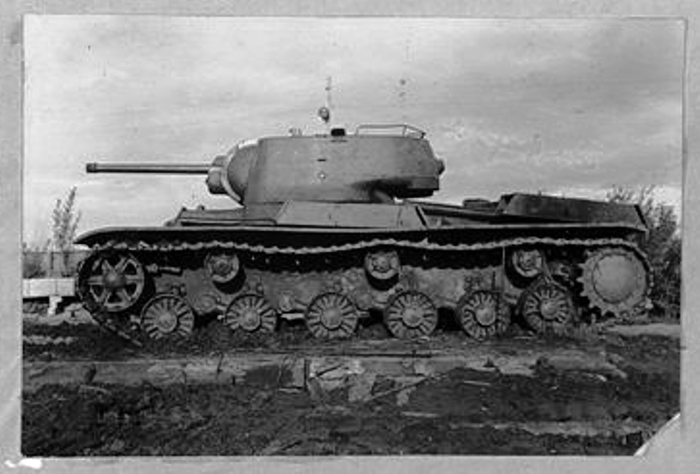

Все фотографии танка на испытаниях попали в интернет из Центрального Архива Министерства Обороны Российской Федерации (Подольск, МО), того самого ЦАМО РФ.
"точность сводилась к вон туда"
Не совсем верно
Огонь из них вёл механик-водитель танка со специального щитка, который крепился справа от его рабочего места.
Наведение на цель осуществлялось поворотом корпуса танка через смотровые приборы м/в и с помощью маятникового угломера, который закреплялся над щитком. На смотровые приборы вывели мушку и прицельную сетку. Угломер позволял определить превышение (в градусах) корпуса танка и, соответственно, угол возвышения ракетных орудий.
Дальность и кучность практически совпадали с табличными значениями, выведенными для стрельбы со штатных пятиметровых направляющих (для БМ-13).
В качестве недостатков отмечалось отсутствие независимого наведения системы в вертикальном и горизонтальном направлении. Это сильно снижало маневр огнём и приводило к существенному возрастанию (относительно БМ-13) бокового рассеивания РС почти в 1.5 раза.
Что вполне достойно.
Использовать эти танки собирались группами.
5-6 танков должны были давать синхронный залп по позициям противника и тем самым выкашивать пехоту.
В серию не пошли потому что военные не любят смесь ужа с носорогом.
Такьически намного эффективнее оказалось применение нескольких машин типа Катюша.
