Может быть кто-то знает, можно ли найти документацию (datasheet) или руководство по применению (user manual) для центрального процессора Intel Atom E3827 (SR1X7)? Или может быть кто-то знает какое-нибудь устройство, где применяется такой процессор, например, нетбук, и на это устройство есть сервис мануал или документация на материнскую плату? Прошу - поделитесь!
Уже кое-что нашёл в интернетах. В общем, там плата одноплатного микрокомпьютера. На похожую плату от того же производителя (Eurotech) нашёл краткое руководство. Там из структурной схемы понял, что память БИОСа напрямую связана с процессором. БИОС питается напряжением 1,8 В, и при подаче питания это напряжение сразу есть (точнее на плату от несущей платы приходит 5 В, и из него формируется 1,8 В). Я так понимаю, 1,8 В также сразу должно пойти на процессор. На рабочей плате я вижу, что при пуске, появляется питание 1,8 В на БИОСе, с биоса идёт чтение, через секунду - две появляются остальные напряжения на плате, которые приходят от несущей платы и команду на подачу должна подать плата с процессором. На не рабочей плате вижу, что 1,8 В на БИОСе появляются, а дальше ничего не происходит, точнее чтения данных из БИОСа не вижу. Вижу, что вся система пытается стартануть, происходит небольшое потребление тока от источника питания (12 В). Потребление небольшое - 30 - 40 мА, и потребление то появляется, то отключается. Т.е. система пытается стартануть, но потом пересбрасывается и снова попытка запуститься. При этом вижу на короткое время появление остальных напряжений, но они не достигают необходимого уровня. Думаю, сейчас главное - это отсутствие чтения данных из БИОСа. Если память БИОСа непосредственно связана с CPU, то, наверное, можно предположить, что не работает сам CPU, что китайцы подсунули брак?
Родной CPU заводился, но одна из фаз питания (1,5 В) у него была почти в КЗ, вместо 1,5 В там напряжение проседало до 1,0 В, при этом процессор грелся, и также происходил перезапуск. Процессор с Али пытается запуститься, но даже не доходит до подачи остальных питаний, и БИОС не читает.
Снимки не сохранили, просто посмотрели и всё. Ну а если интересно, то вот, например, снимки MicroSD-карты: MicroSD карта под рентгеном
Ну или вот, к примеру: поиск дефектов переходных отверстий в многослойной плате после попадания на плату влаги:
"А что в случае, когда нет чипсета"
Он есть, просто перехал жить в процесор. И при замене проца необходимо чистить регион me/txe.
"А что в случае, когда нет чипсета"
Он есть, просто перехал жить в процесор. И при замене проца необходимо чистить регион me/txe.
Честно говоря, не знаю.
Кроме CPU ещё есть две вот таких БИС:
32-битный ARM Cortex M0+ микроконтроллер Atmel - ATSAMD20J18 (256 кБ Flash) в корпусе TQFP64 и ПЛИС от Altera 10M02SCM153I7G в корпусе BGA153. Их назначение не знаю, может какая-то из них и есть мультиконтроллер.
Другие БИС: контроллер Ethernet, контроллер LVDS, 8 банок ОЗУ и eMMC NAND на 32 ГБ.
Ну вот немного узнал новой инфы. Проц можно менять на младший или старший в линейке. Никакой МЕ регион редактировать не надо. По логике на материнской плате с обычным сокетом ты просто проц и никаких проблем. Здесь также, только проц на шарах.
Проц новый брал из Москвы за 1200 руб. Их у продавца ~50шт было. На Алике покупка это всегда немного риск.
У меня ПЛК стоял в очень плохом месте в плане охлаждения, и под ним еще блок питания его прогревал. В итоге проц отъехал с классическим отвалом. Рискнул перепаять. На проц там не дорогой, самое дорогое там ПЛИСина. Она в чип и дип 50К стоит.
В общем для меня был интересный опыт ремонта.
Ну вот немного узнал новой инфы. Проц можно менять на младший или старший в линейке. Никакой МЕ регион редактировать не надо. По логике на материнской плате с обычным сокетом ты просто проц и никаких проблем. Здесь также, только проц на шарах.
Проц новый брал из Москвы за 1200 руб. Их у продавца ~50шт было. На Алике покупка это всегда немного риск.
У меня ПЛК стоял в очень плохом месте в плане охлаждения, и под ним еще блок питания его прогревал. В итоге проц отъехал с классическим отвалом. Рискнул перепаять. На проц там не дорогой, самое дорогое там ПЛИСина. Она в чип и дип 50К стоит.
В общем для меня был интересный опыт ремонта.
Да, меня похоже сбили с толку с этим ME-регионом. С самого начала было не понятно - зачем менять регион.
Ну ладно 🙂. С ренгеном не знаком глубоко. Если у вас такая техника доступна, то это хорошо.
У меня был случай, поставил твердотельное реле новое американское 5К стоит в магазе. Неделю отработало и пенестало. Разобрал, начал смотреть, что за фигня думаю. А там резистор круглый SMD погружен в припой, но не смочен припоем. Я его тронул он и отскочил. Припаял назад, сколько лет уже работает.
На ренгене они посмотрял на предмет слипшихся шаров или отсутствующих. Но припаялся ли шар ренген не покажет. Шар может погрузиться на площадку, но не припаяться. Бессвинцовый припой хуже смачивается и я сколько ремонтов сморел на бессвинце часто переоплавляют чип и еще покачивают, с первого раза не садится. Но этот качать не получится, сильно мелкие шары, качение чревато слипанием.
Можно увидеть и не припаявшиеся шары, рентгеновская установка позволяет смотреть на шары под разными ракурсами.

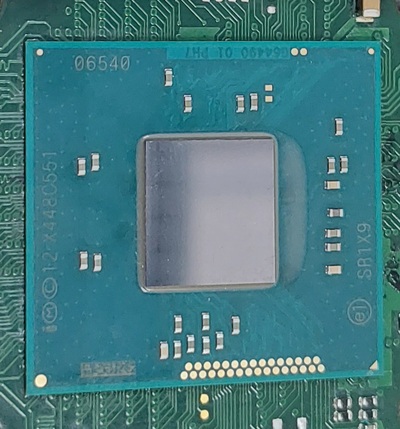

Я перепаял проц, но пришлось шары перекатывать на свинцовые, потому как родные были на SAC припое, а он тугоплавкий. Проц сел отлично, плата завелась. Проц был E3827, a теперь Е3825. Так что даже смена проца на более медленный не проблема. Если ты паял проц на оригинальных шарах, то они очень капризные, и там легко шары могут не припаяться. Я не стал рисковать с бессвинцовым припоем.
Я не сам паял, просил припаять специалистов, они работают с оборудованием ERSA, и после монтажа контролируют посадку шаров на рентгеновской установке.
Привет. Что по итогу вышло с ремонтом платы? Поднял или не поднял? У меня тоже плата есть с таким же процессором и он с классическии отвалом.
После, человек, который привозил мне на ремонт тот блок, сказал, что якобы нашёл где-то человека, который чинит такие блоки, и он смог его починить. То ли из Белгорода то ли ещё откуда-то. Ну, конечно, возможно есть у него ресурсы, например - возможность выехать на объект и там всё посмотреть на дисплее что происходит, и может есть точно такой же блок, где есть возможность сравнить по узлам: какие сопротивления, какие напряжения, какие падения напряжений, подкинуть мезонин с рабочего и проверить - заведётся или нет, поиграться с дампами прошивок и т.п. всех микросхем с памятью, ну и т.д. У меня же ничего не было, ни схем, ни понимания - как должно работать, ни подменных блоков, плат и узлов, ни дисплея, где можно было наблюдат - есть ли хоть что-то. Спасибо хоть монитор с аналогичным внутренним устройством был, хоть Altera более менее ожила. Когда нет схем и сервис-мануалов, то в ремонте хорошо помогает такое же абсолютно исправное устройство.
Привет. Что по итогу вышло с ремонтом платы? Поднял или не поднял? У меня тоже плата есть с таким же процессором и он с классическии отвалом.
Привет! Не поднял. Причина неизвестна. Родной процессор был точно дохлый, а с новым - не заработало. В устройстве вышло из строя несколько узлов. Это был блок управления, наверное, от комбайна John Deere. Процессор этот был установлен на отдельном мезонинном процессорном модуле, этот модуль, видимо, как отдельный микрокомпьютер и он через разъёмы устанавливался на основной (типа материнской?) плате. На этой плате вышло из строя, уже не помню, но кажись 3 микросхемы, две были преобразователи по питанию, DC/DC понижающие, и сдохла одна из серьёзных микросхем - ПЛИС Altera MAX V. С DC/DC было просто, заказал, заменил, а вот Altera была закорочена, т.е. мертва полностью. Её тоже заказал, поставил, а вот прошивку конкретно для неё не нашёл где взять, такого же блока управления не было чтоб слить. Человек, которому чинил этот блок, нашёл монитор тоже с комбайна John Deere, и у него внутрянка оказалась примерно такая же как и в этом блоке управления, просто у блока управления дисплей внешний, а в другом комбайне блок управления был встроен в монитор. Таи стояла такая же Altera, с неё слил дамп конфига (прошивки) и залил в новую Altera в ремонтируемом блоке, всё зашилось без проблем. После этого блок стал подавать признаки жизни, как я понял, Altera управляла включением питания всех (или частью) узлов, т.к. без неё ничего не включалось. Но операционая система не загружалась, где-то зависала на этапе БИОС или что-то такое, у меня не было возможности выехать на объект, т.к. дисплей был там, а я мог судить о какой-то работе чисто по потреблению питания и осциллографу тыкая в какие-то точки на платах. Может, конечно, прошивка Altera из монитора не совсем идентична тем, что в блоках управления, от этого не всё завелось. В общем ремонт был неудачный, хотя и хоть что-то заработало.
ME регионом надо было бы заниматься если бы ты поменял бы процессор на другой отличный от того, который стоял. Но если ты ставишь точно такой же проц то в МЕ регион лезть не надо.
Вот где Вы раньше были? Уже давно устройство отдано, не заработало. То ли процессоры брак с Али, то ли ещё какая причина. Много чего в нём вышло из строя.
Так вот, я прочитал файл дампа биоса в программе ME Analyzer v1.137.0 r198. По результатам прочтения выяснил, что версия моего TXE (или БИОС?) - 1.0.52.1129; SKU - 1.25MB I/T; а также то, что для чистки TXE такой версии требуется программа Flash Image Tool 1.1.4.1145. Данную версию FIT я скачал с какого-то индонезийского форума, пришлось там зарегистрироваться, как я понял, это довольно редкая версия. Программа запускается, но вот при попытке открыть в ней дамп БИОС я получаю ошибку: ERROR: Failed to perform decomposition.
Error initializing the existing MFS image.
Способа решения этой проблемы не нашёл. На форуме VLAB кто-то уже задавал вопрос про такую ошибку, но никто не подсказал её решения, кроме одного совета - убедиться нет ли в пути к файлу дампа русских символов и не слишком ли длинный путь. Автор вопроса об этой ошибке больше не отписывался о том, решил он эту ошибку или нет, возможно смирился. Больше в интернетах об этой ошибке ничего не нашёл. В итоге, я не смог открыть файл дампа в этой программе.
Но я на одном из форумов вычитал, что есть ещё более простая программа: Intel ME/TXE Injector.exe (MEInject.exe). Как оказалось, в ней ещё проще чем в FIT. Но вот хотелось бы уточнить, действительно ли эта утилита аналогична FIT, и будет ли скомпилированный ею БИОС работать?
Сегодня посмотрел один познавательный ролик на тему очистки TXE-региона. Относительно подробно и понятно объясняет, но вот не уделено время возможным проявлениям ошибок, и способов их устранения или обхода.
Это снимок фрагмента печатной платы c малогабаритного навигатора, шары процессора SirfAtlas IV, лет 12 назад был распространён в дешёвых автомобильных навигаторах. Кто-то сказал бы, "да нафиг оно надо было восстанавливать дешёвый навигатор(?)". Но данный навигатор не просто навигатор, и он не дешёвый, используется в качестве курсоуказателя для точного земледелия в сельхозтехнике.
Плата не моя. Это я производил ремонт подлокотника с трактора. Оставили открытой форточку, был дождь и подлокотник залило водой, в том числе и эту плату: некоторые переходные отверстия были повреждены коррозией. Чтобы выяснить - какие и с чем связаны, пришлось просветить рентгеном, что значительно упростило задачу, не пришлось ковырять отверстия. Восстанавливал пробросом перемычек на поверхности платы.
Да, лишний. Был вычищен струной для снятия стёкол дисплеев. Кстати, без рентгена, если позволяет высота шаров и шары расположены чётко по горизонтали и вертикали (без диагональных выстебонов), струной я проверяю нет ли слипшихся шаров после посадки BGA микросхем.
А что будет, если не очистил TXE-регион? Я так понял, это надо делать до первого включения. А если уже включил, то что, процессор в мусорку?
КЗ вроде нету, смотрел на конденсаторах, сравнивал с рабочей платой. КЗ на шарах, думаю, исключено, посадка процессора проверялась под рентгеном.
Вышел из строя. Заменил на другой (с Алиэкспресс), но плата не заводится. Хотел посмотреть распиновку, какие напряжения питания должны быть и т.п.
Посмотрел один ролик, и почитал тут на Пикабу эту тему. Из увиденного понял, что ME регион (полагаю и TXE тоже) - это в том случае, если на материнской плате установлен чипсет, к которому подключается память БИОС. А что в случае, когда нет чипсета, и БИОС соединяется непосредственно с CPU? Программа для чистки ME региона Flash image tool от Intel работает только с чипсетами, про процессоры, я так понял, она не слышала.
Нет. Никогда не приходилось этим заниматься. Подскажите, как? Я вообще ноутбуки и материнские платы никогда не ремонтировал. Точнее ремонтировал как-то от ноутбука материнку, но там просто по питанию ОЗУ сгорел ключ и прожог дыру, из-за того, вероятно из-за того, что сдохла сама планка ОЗУ. А тут впервые столкнулся с заменой процессора на плате с БИОС.
Ну и учитывая, что чтение БИОС в моём случае не происходит (смотрел осциллографом), то, возможно, пока проблема не в этом.
