Прошу помощи у ремонтеров
Ребят помогите пожалуйста, попался мне в руки данный планшет,

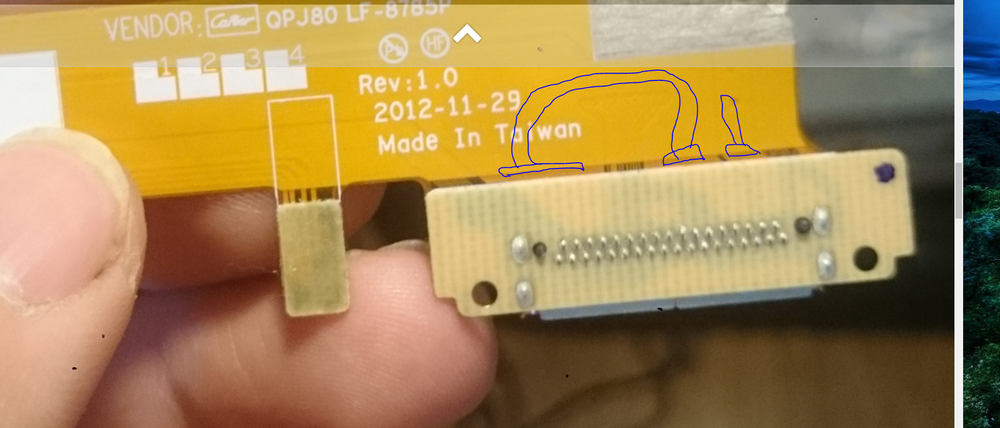

а вот зарядника на него нет, подскажите пожалуйста куда подать плюс, куда минус... По шлейфу ничего не понятно(((
Огромное спасибо ;)
Только отсутствие зарядника может оказаться верхушкой айсберга, именно с этой моделью планшета. Частенько, на элитпадах 900 слетает информация о серийниках в биосе, из-за этого винда не грузится. Полгода назад с таким возился
раскрыть ветку (1)
И я того же мнения... Посему и хотел спросить распиновку зарядника/шлейфа/контроллера, я по нему совсем информации не вижу....
раскрыть ветку (1)
Вот я бы сначала хотел проверить включится этот агрегат или нет, прежде чем 1,5 килорубля отдавать за ненужный потом зарядник на 9 вольт))))
Качаешь схему, смотришь вход-выход КП, подаёшь сначала на вход, смотришь, если мало - сразу на выхода КП цепляешь.
Но тебе лабик потребуется хитрый, с несколькими выходами.
раскрыть ветку (1)
Вот если бы был даташит на этот планшет то фиг бы с ним.... Может чарджер я и найду... Но хитрого бп у меня нет... Ток простенький из понижающего преобразователя да и вольтметр с амперметром....
раскрыть ветку (1)
7,4 тот что написан на батарее, китайским самодельным лбп, потребление изначально ноль, при нажатии на кнопку включения: 1,5 А, затем 0,7 А... Через 10 секунд снова 1,5 и потом 1 А.... Похоже на коротыша да? Особенно с прогревом всех чипов....
показать ответы
Подробные - на плате цепляешь + и - где батарейка на маме Стоит, выставляешь на источнике нужное напряжение. А вкус можно попробывать воскресить, поднимай на него напряжение, пока ток потребление не появиться, и потом через сек 30-60 убавьте до напряжения заряда батареи. Батарея походу долго разряжено лежала
раскрыть ветку (1)
Подкидывал я так питание, запитывал как раз крайние, планшет на кнопку включения среагировал, ослепил меня вспышкой от камеры и пошёл на прожарку своих чипов циклично ( раз в 15 секунд) подмигивая мне вспышкой от камеры
показать ответы
По контактам смотреть если только. Жилы на питание толще обычно чем на данные минус ищется прозвонкой на землю.
раскрыть ветку (1)

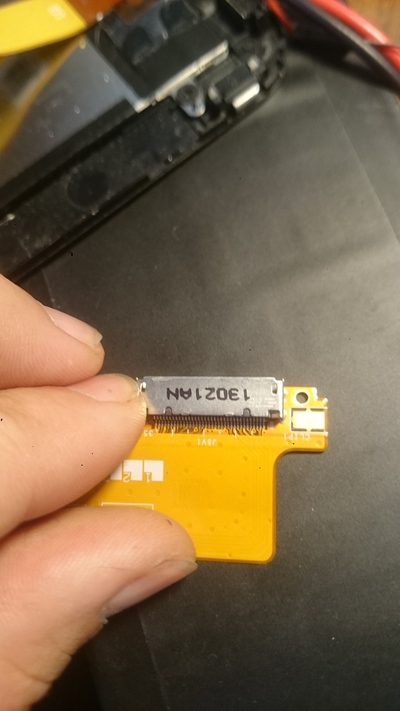

По контактам смотрел, минус(землю) нашёл легко, а вот плюс ни на просвет, ни на сростки в единую дорожку найти не могу
