Про электрощиты и генераторы⁠⁠

UPD

Pikabu, как всегда не подвёл! Я дольше писал и размещал свой пост, чем получал исчерпывающую, грамотную и профессиональную помощь от ОБЩЕСТВА. Всякие Forumhouзы давно отдыхают :) Спасибо всем большое, и отдельный респект уважаемому @nedead, что перевернул все с головы на ноги. Тема раскрыта и может быть закрыта.

Всем привет, лига электриков, помоги 😊

То ли я ищу подсказок, то ли критики, то ли реальной помощи? Если научите - буду рад; может кто найдётся приехать и сделать – готов платить, покритикуете – и на том спасибо.

Дом неподалёку от столицы. Десять лет. Три фазы 15 кВт. Щитки на всех этажах. На первом самый большой, старый, накопленный такой, бардачный. Но всё работает и претензий нет.

В городе часто отключают свет. Поэтому пять лет назад поставил генератор. Но! Однофазный 7,5 кВт. Потом повесил от него недалеко АВР тоже однофазный. От генератора недалеко, а от щитка неблизко. К сожалению, сама идея автоматического ввода резерва не про нас по ряду причин. Поэтому работает так: свет погас – идёшь к АВР, жмёшь пуск, отключаешь щиток от горсетей и проводом с двумя вилками даёшь свет от генератора в розетку той фазы, на которой критически важные потребители. И небезопасно, и сложно, и нюансов много, и надоело и решил облагородить и подключить на все фазы через реверсивный рубильник.

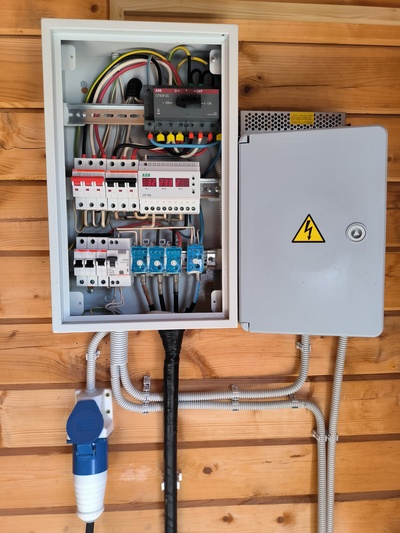

Тихим сапом дотянул гофру с трассой от генератора до щитка. Закупил и повесил щиток с рубильником. И вот на финальной стадии стремаюсь, что сам качественно собрать не смогу.

Несколько вопросов:

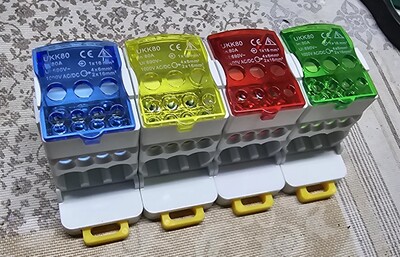

1. Про подключение и разводку в щитке разных по сечению и типу проводов. К слову, всё, что здесь недавно выкладывали, про скрутки, обжим гильзами и пр. я проходил. И что такое НШВИ и даже НШВИ-2 я знаю 😊 Но вот простая задача – в рубильник от генератора придёт ВВГнг 3х6 и оттуда же нужно снять каким-то тоненьким многожильным для звоночка и вольтметров, а как разветвить в щитке толстый одножильный и тонкий многожильный я не умею. Скрутки в автоматы пихать не хочу, на клеммники выносить фазы еще ужаснее… Как грамотно разветвить в щитке разные провода? Не нашел нигде красивых решений. Научите, плиз.

2. Про ноль. По ПУЭ нужно рвать ноль от горсетей и давать от генератора, я к рубильнику добавил полюса для нуля, а теперь смотрю ютуб, а там каждый второй – объединяйте ноли! А то будут проблемы. Что скажете?

3. Тут даже затрудняюсь сформулировать грамотно вопрос… сейчас АВР в режиме ручного управления подключен к свету дома (NET/HOME), причем не к той фазе, которую мы включаем при пропадании света. Он поддерживает аккумулятор в постоянном напряжении. И получается, что когда через рубильник подашь на все фазы (трехфазных потребителей при работе от генератора никто не включит), то возможен КЗ? Или нужно на это время отключать подпитку АВР? Даже самого этого вопроса нигде не нашел, а искал. Что посоветуете?

4. А может я еще не спросил что-то важное, потому что не вижу всех сложностей?

Кладу пару фоток, но понимаю, что они ситуацию не очень прояснят, поэтому готов пояснять при необходимости и буду рад за все виды консультаций или помощи. Всем добра 😊 6258@bk.ru
