Так сказать мини отчёт за уходящий год.
Год выдался насыщенным в плане покупок и переделок. Мало работы, мало дохода, много расходов..
Была задумка сделать новую подвижную платформу... И я ее даже начал делать. Распечатал корпуса, заказал комплектующие с Али и даже собрал. Но, какой-то внутренний препон мешает довести дело до конца.

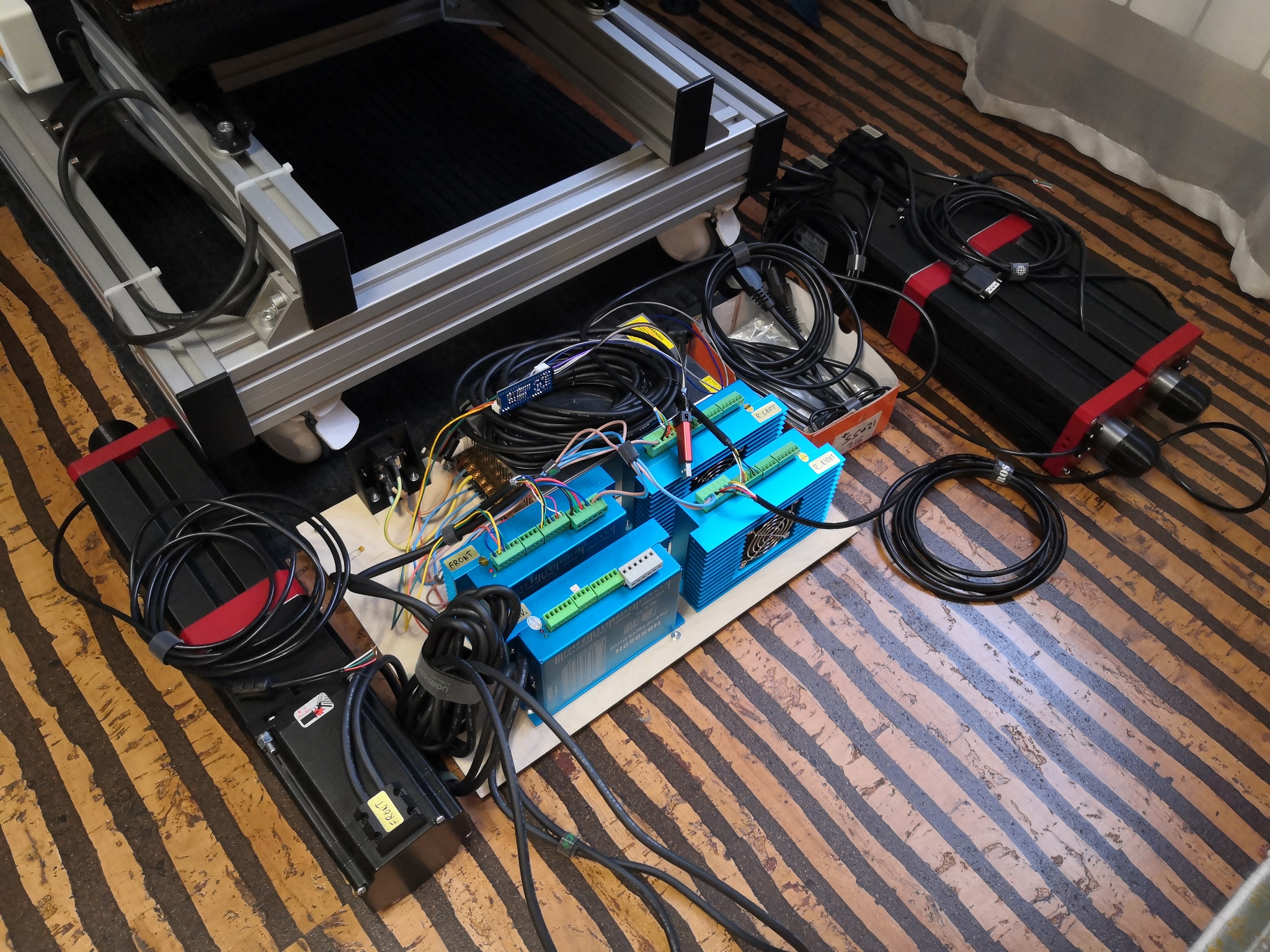

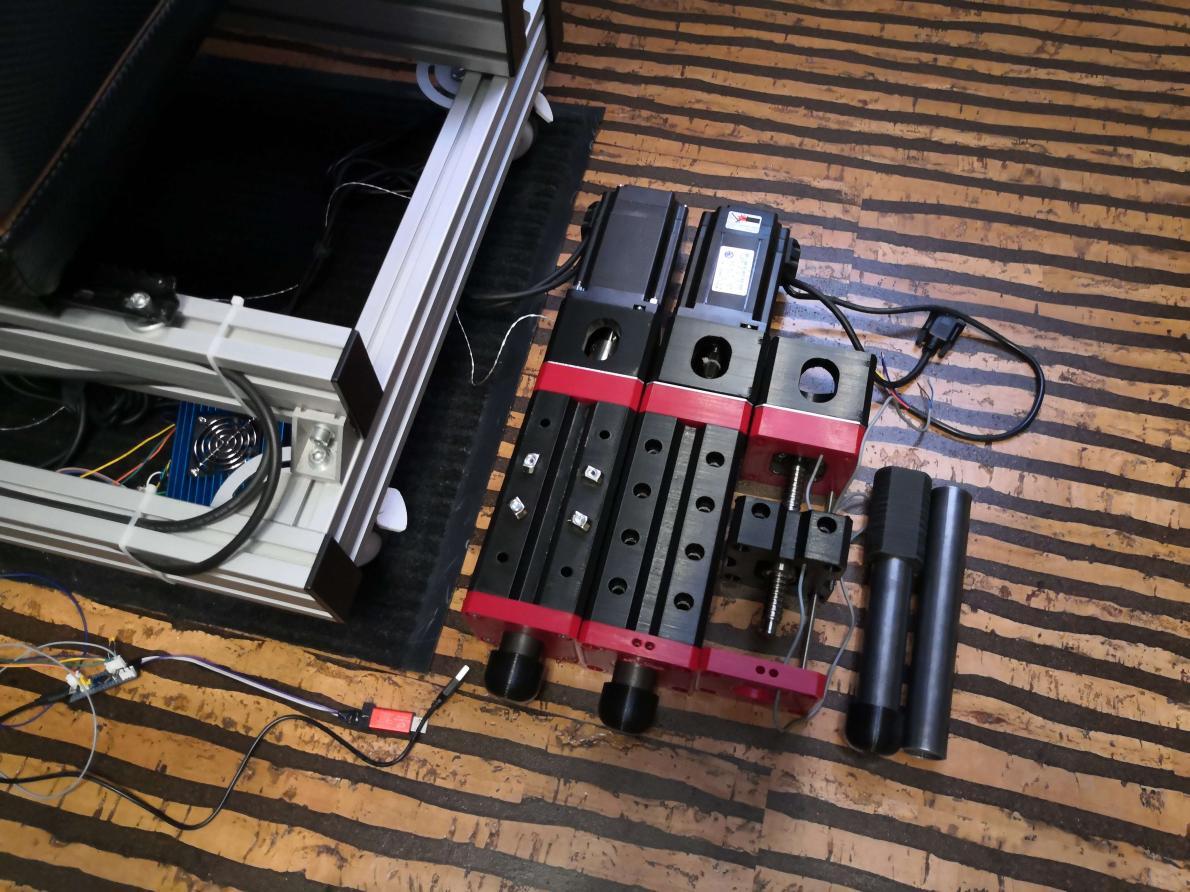

Привода в сборе и в разборе...
Это то что имеем на текущий момент....

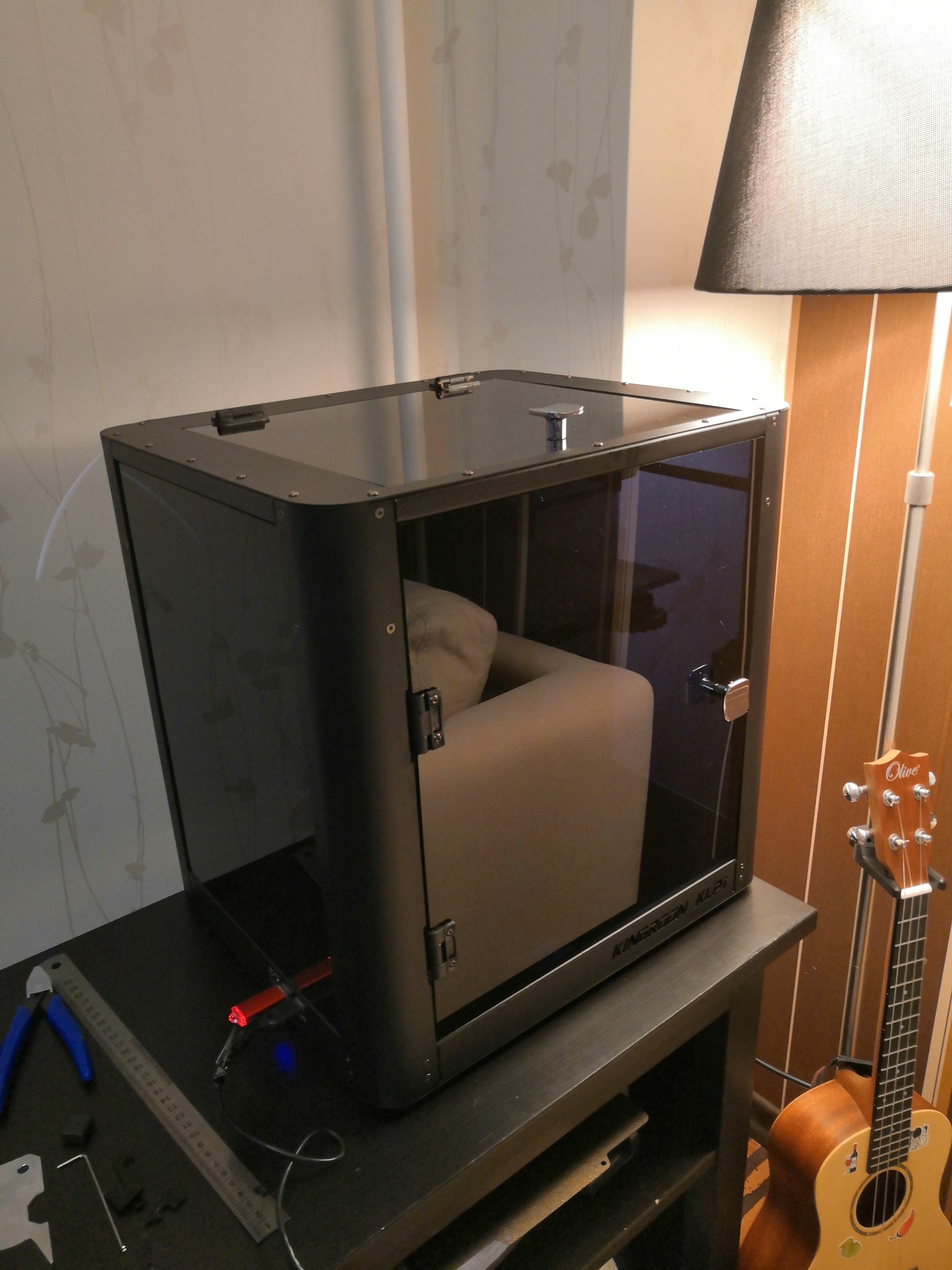

Приобрёл новый 3Д принтер, но он оказался с кучей косяков... Kingroon KLP1. Как мне показалось очень прогрессивный принтер с клиппером... Но на деле очень сырой продукт...
Симпатичный кубик
Изначально пришёл с трещинами на стенках, винты вкручены без использования фиксатора резьбы. В итоге всё разболталось от высоких вибраций...
WI-Fi вечно отваливался, зажевывало и т.п.
С начала умер датчик касания... Умер из-за банального перегрева...

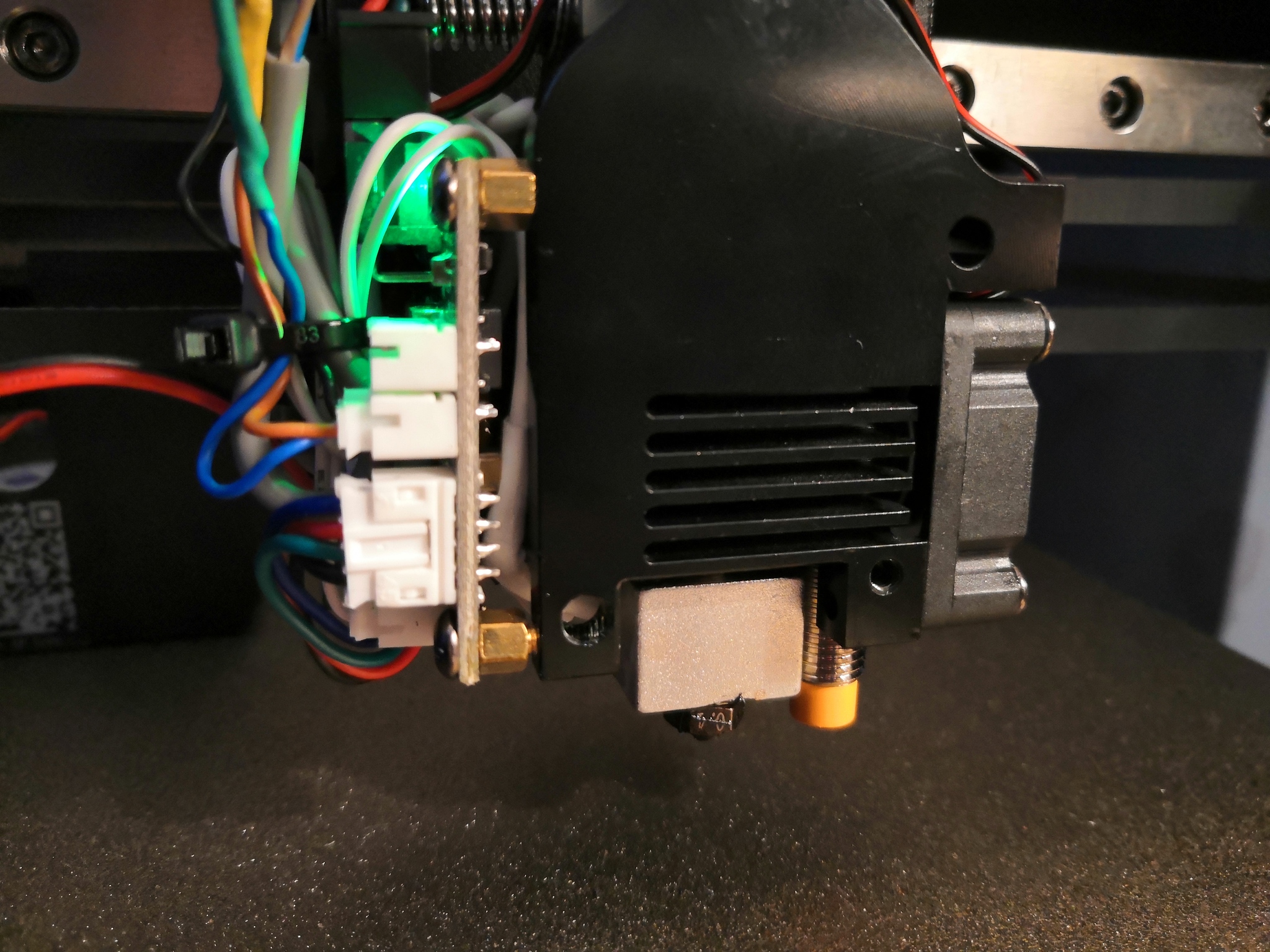

Как видим находится он рядом с нагревательным блоком...
Тут я провел тест с феном... результат на видео.
Дальше у него накрылась материнская плата, я запросил новую и заодно новый керамический нагреватель.
Плату прислали спустя месяц, нагреватель не подошёл по диаметру, пришлось делать адаптер.
С горем пополам работает...

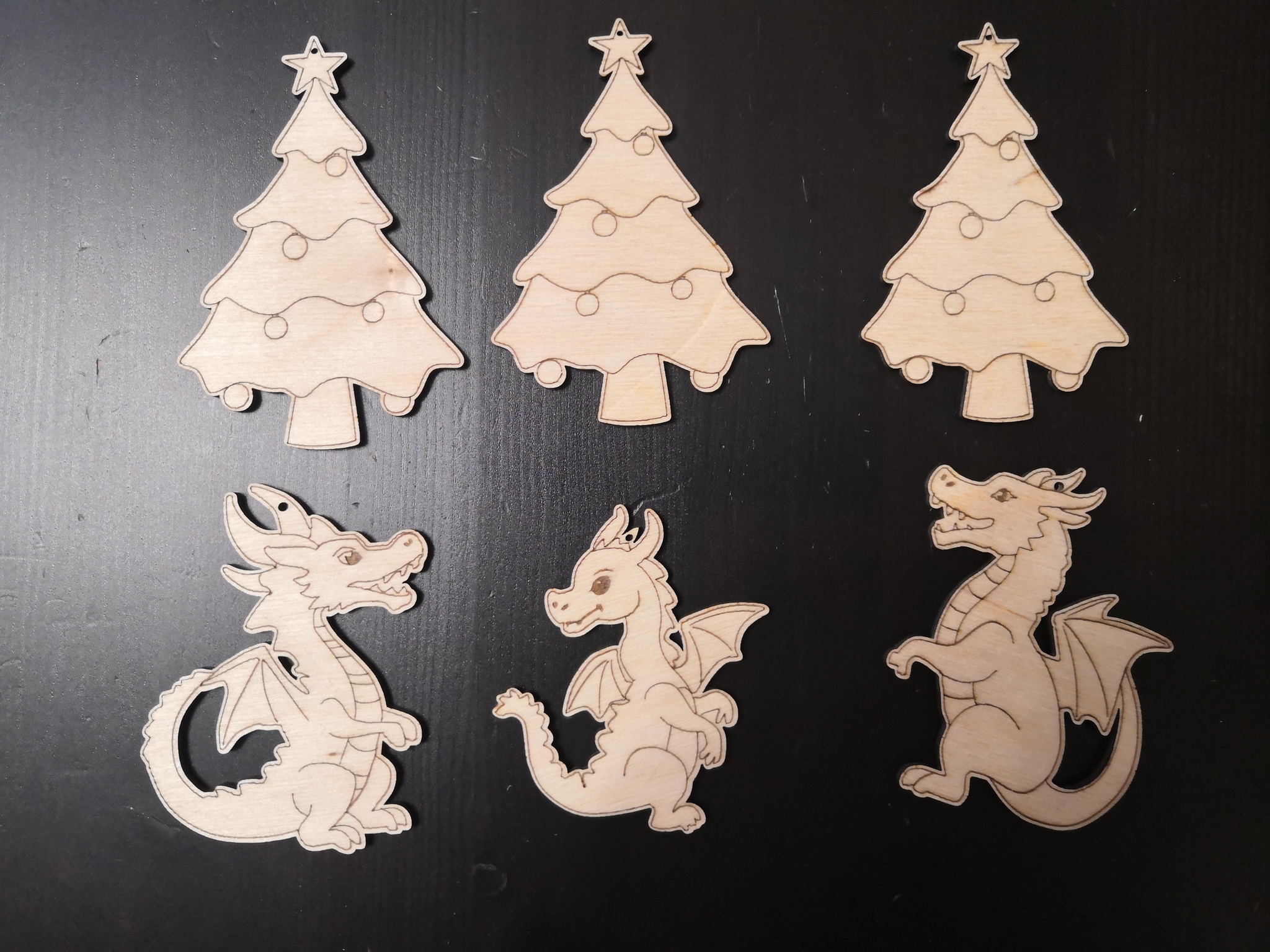

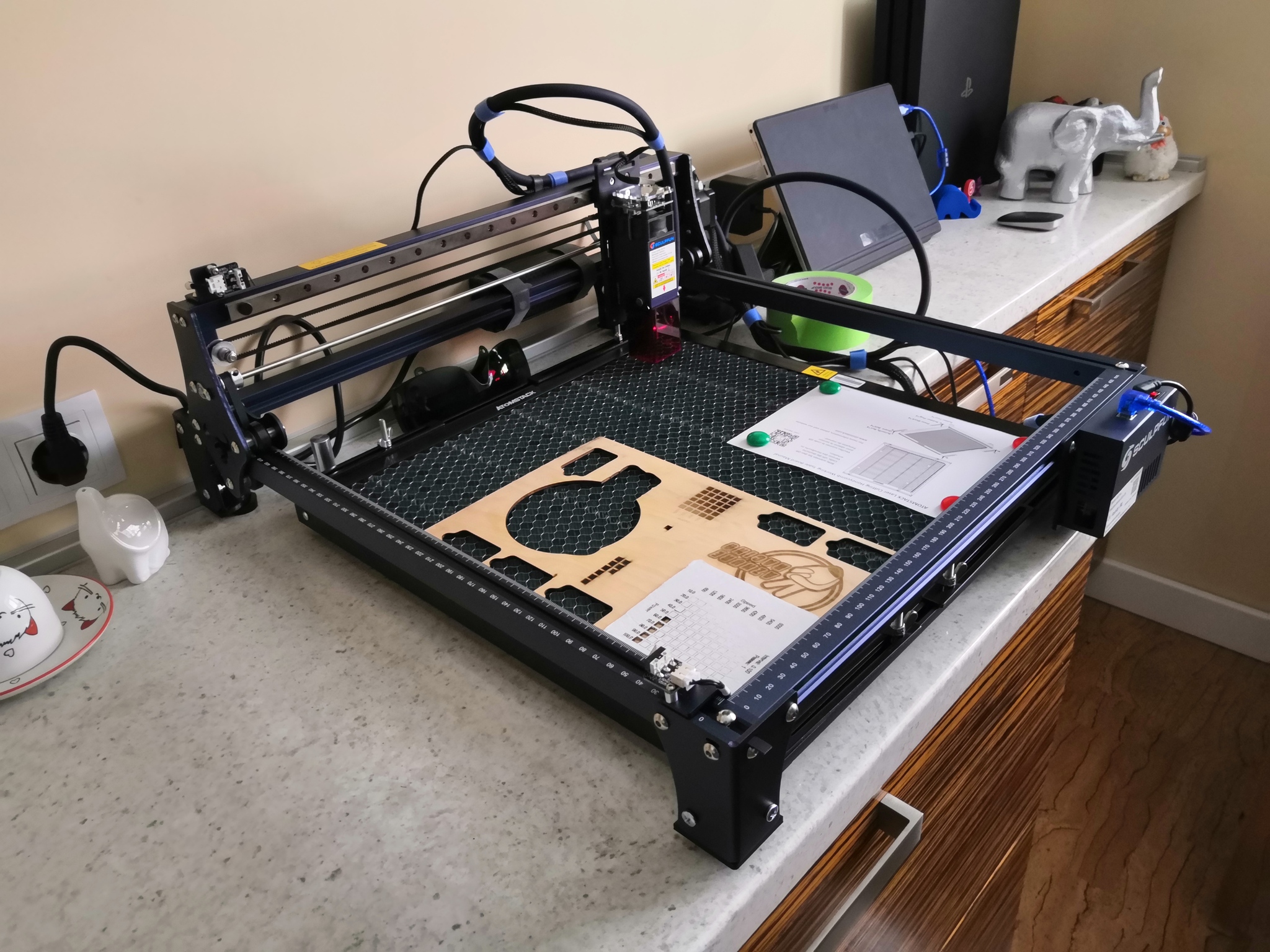

Следующий в очереди покупок стал лазерный гравер Sculpfun S30
Легко собрался, легко запустился, в общем никаких особых проблем.
Самой желанной была покупка настольного фрезерного станочка с ЧПУ. 😋 Так как работа последние лет 20 была связанна именно со станками с ЧПУ и разработкой программного обеспечения для них.
Мой выбор пал на TwoTrees TTC 450. Недорогой (39000 руб) большое поле 450x450x80 (XYZ)

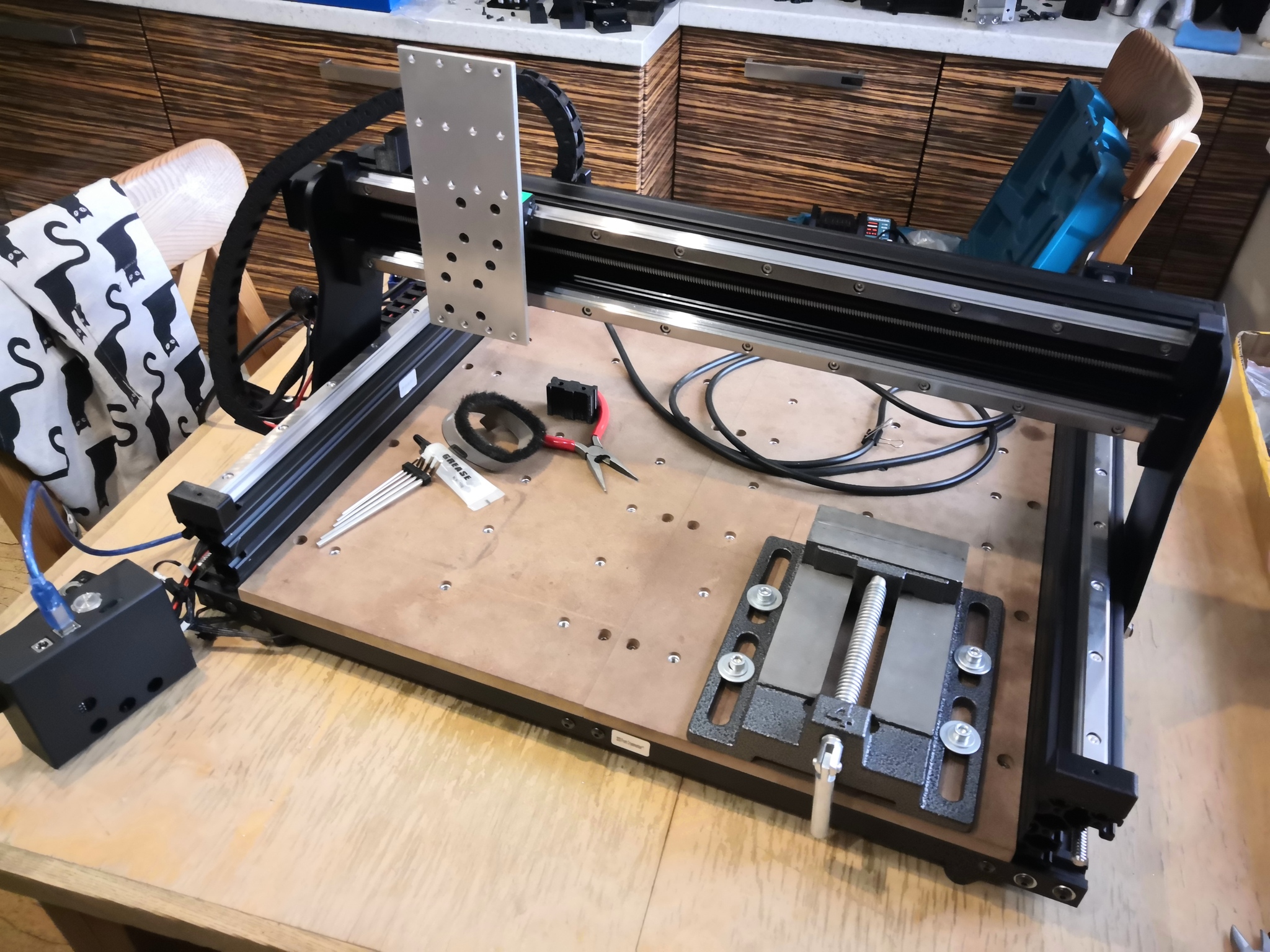

Собранный станок со всеми аксессуарами
В комплекте всё необходимое для старта - инструмент, заготовка и крепеж.

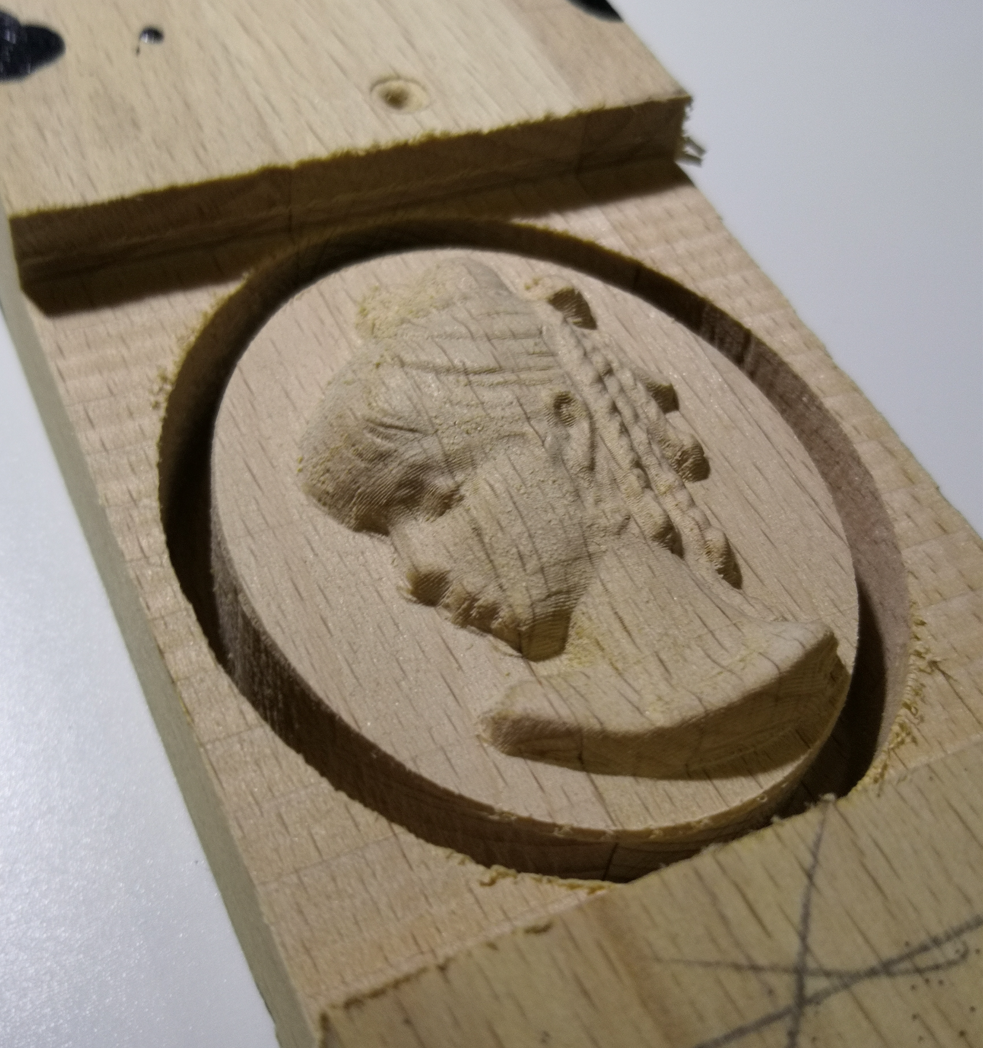

Собрал, запустил, вроде работает. Позже обнаружились люфты и не закрученные винты на предварительно собранных узлах. Моторчик 775 слабоват но позволяет ковырять как в пластике так и в дереве.

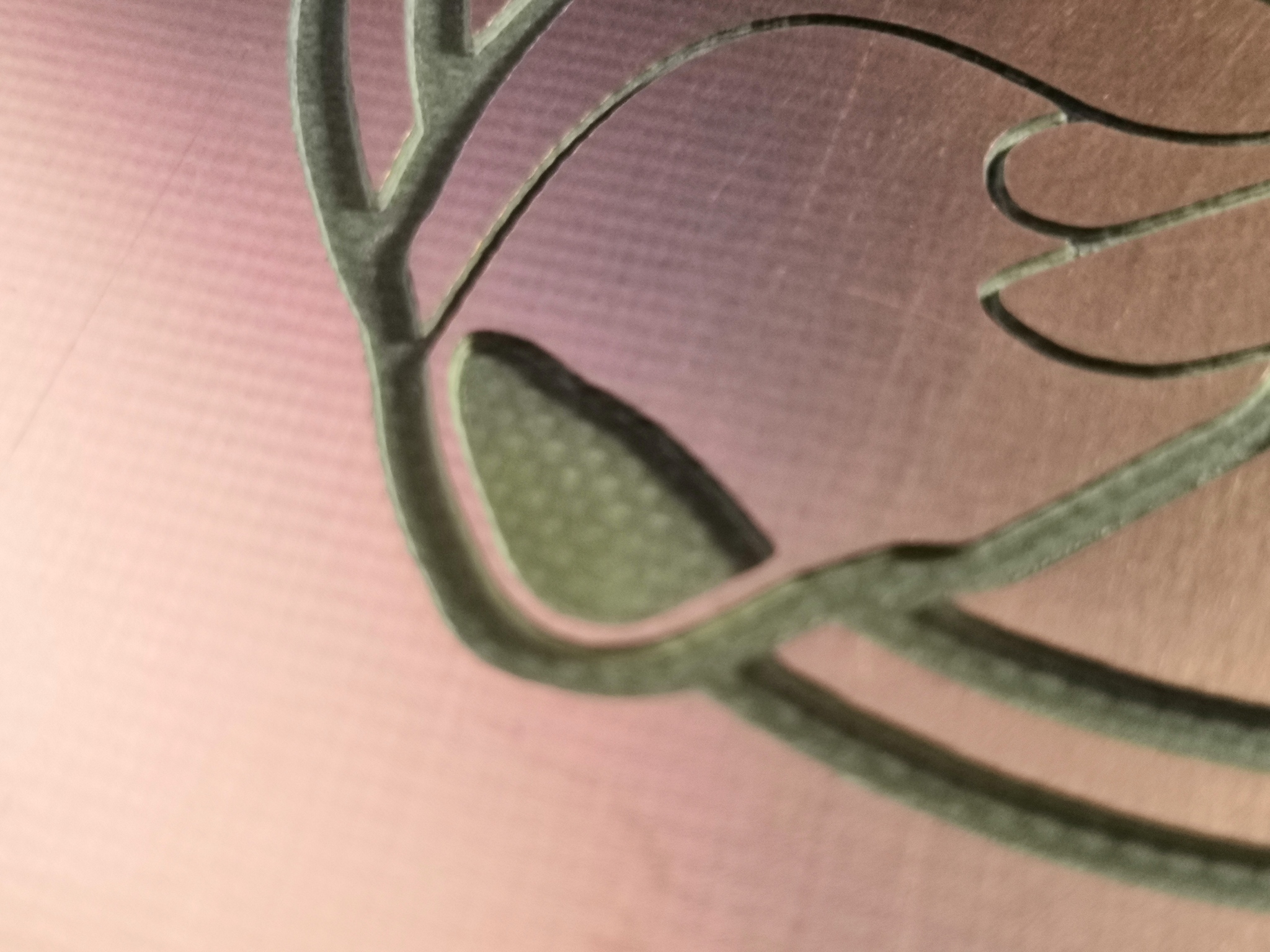

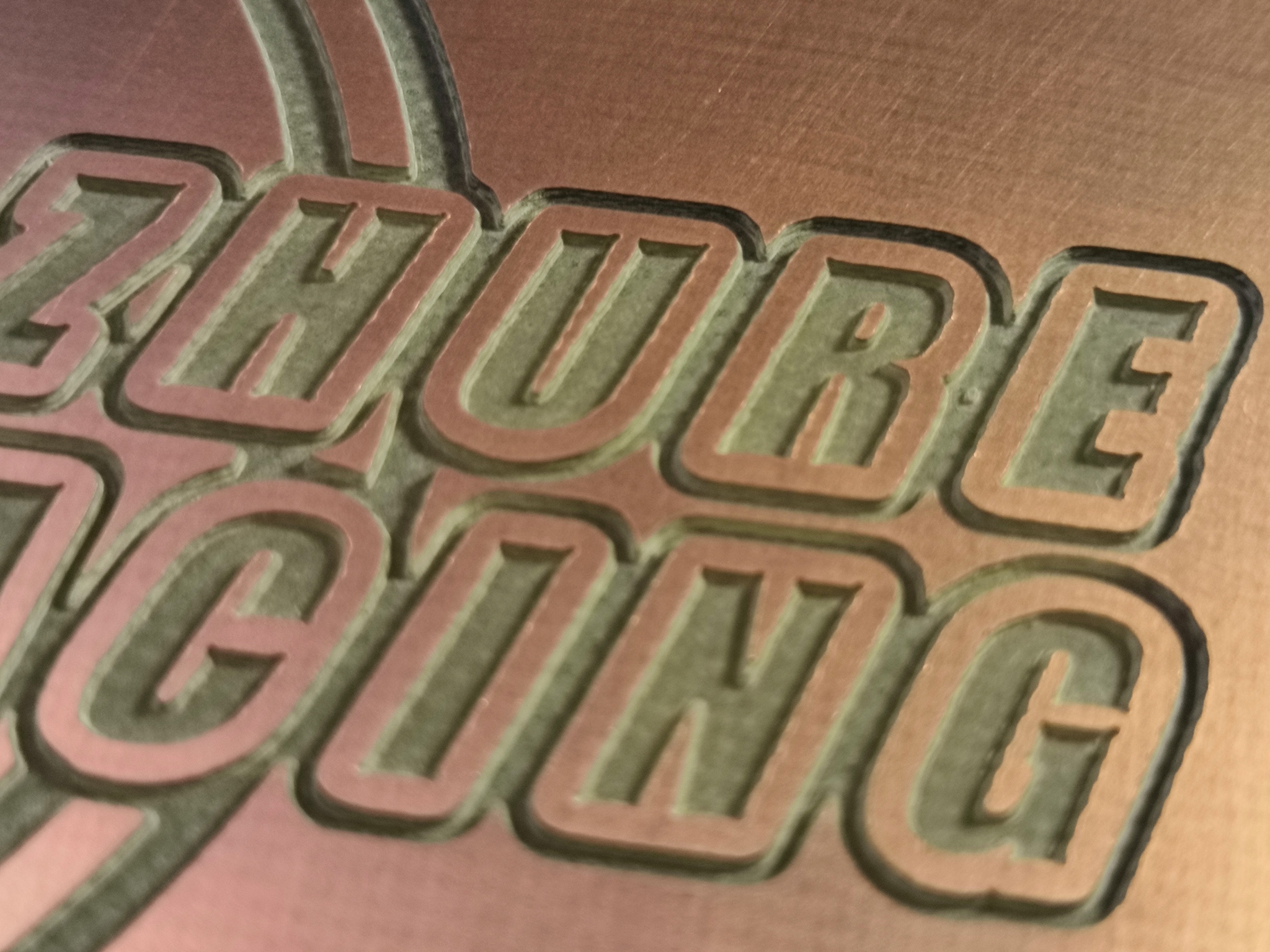

Тестовый рез на текстолите

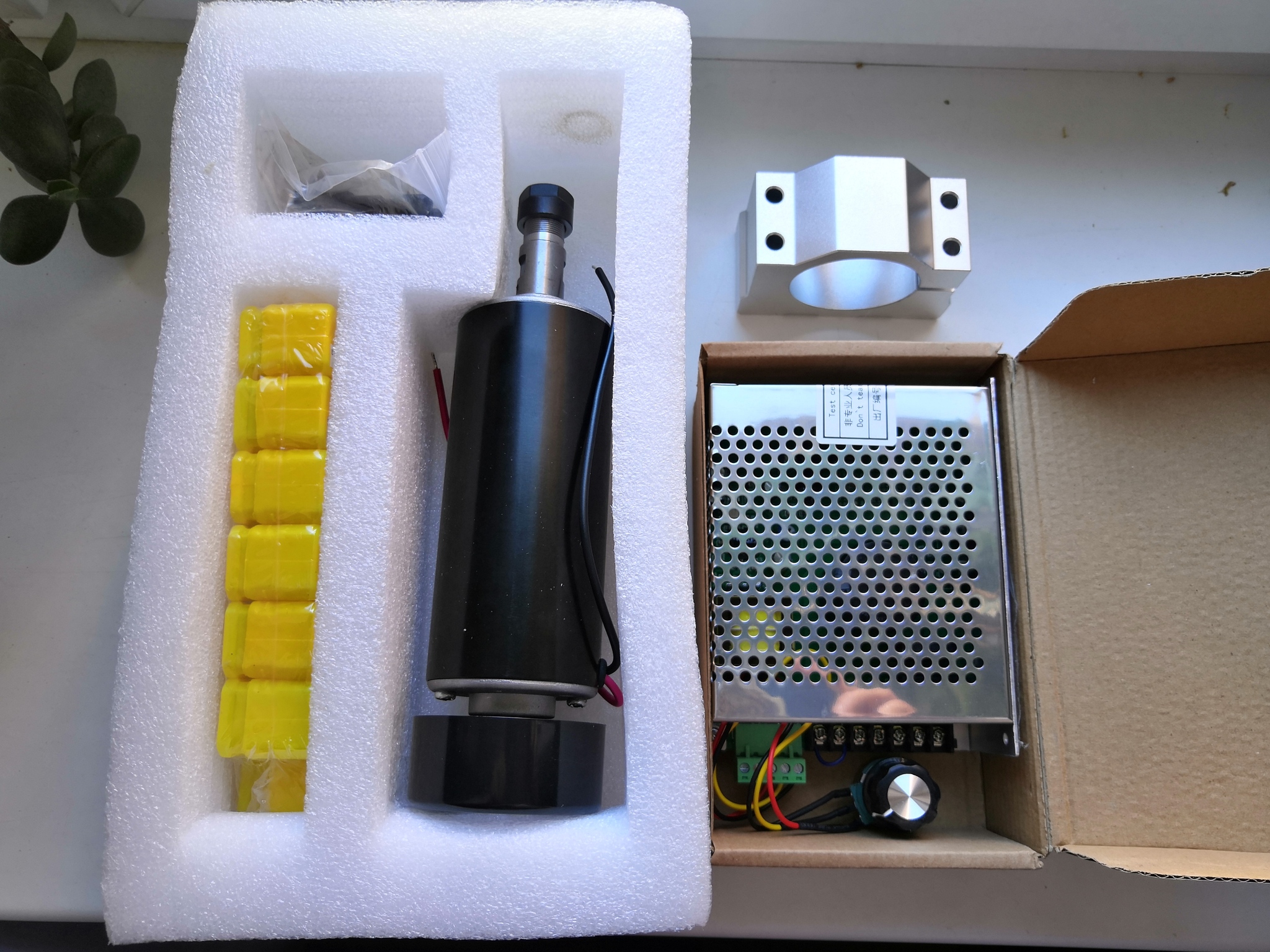

Решил что шпиндель надо помощнее

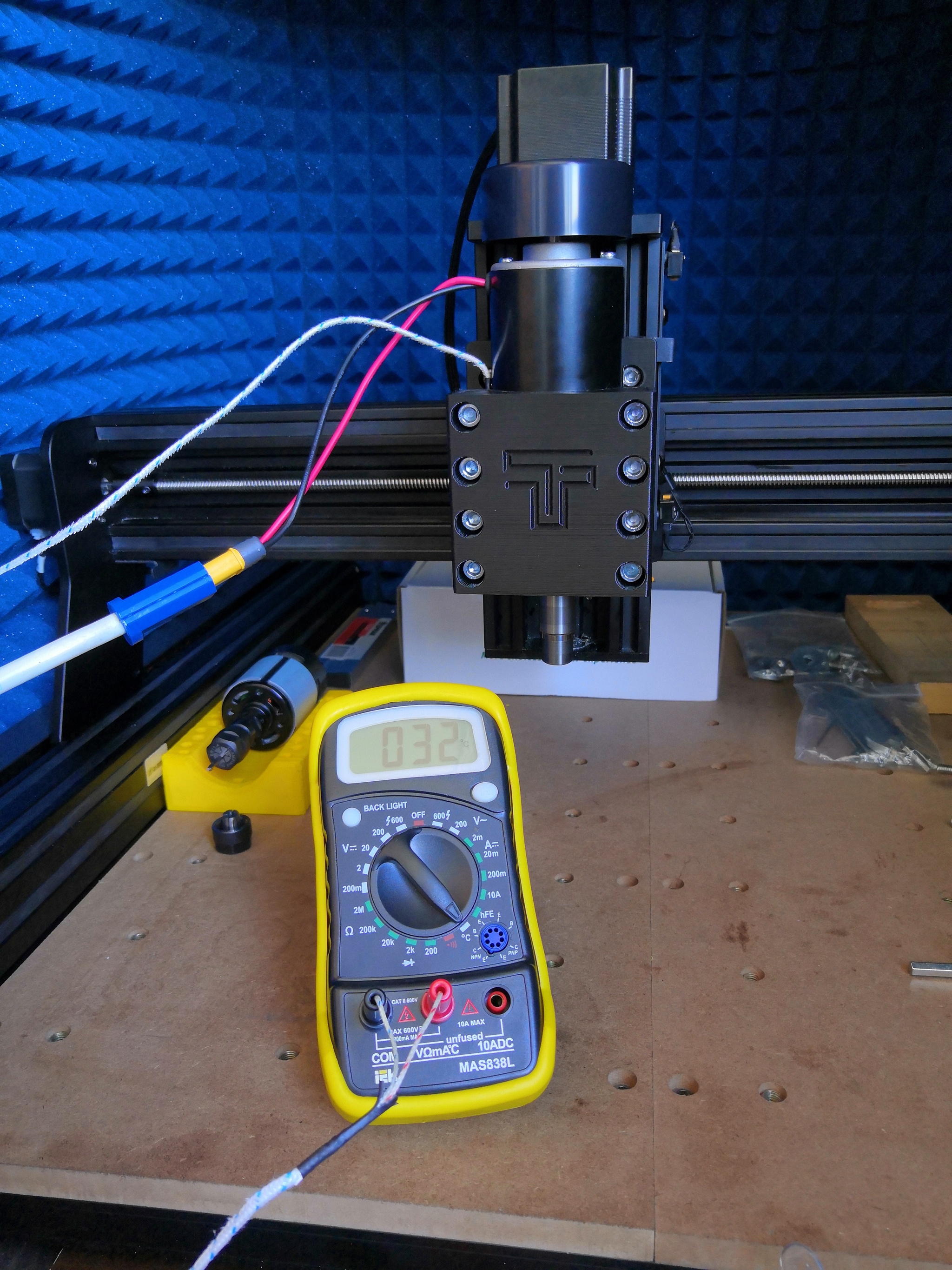

Измерил температуру шпинделя в рабочем состоянии...

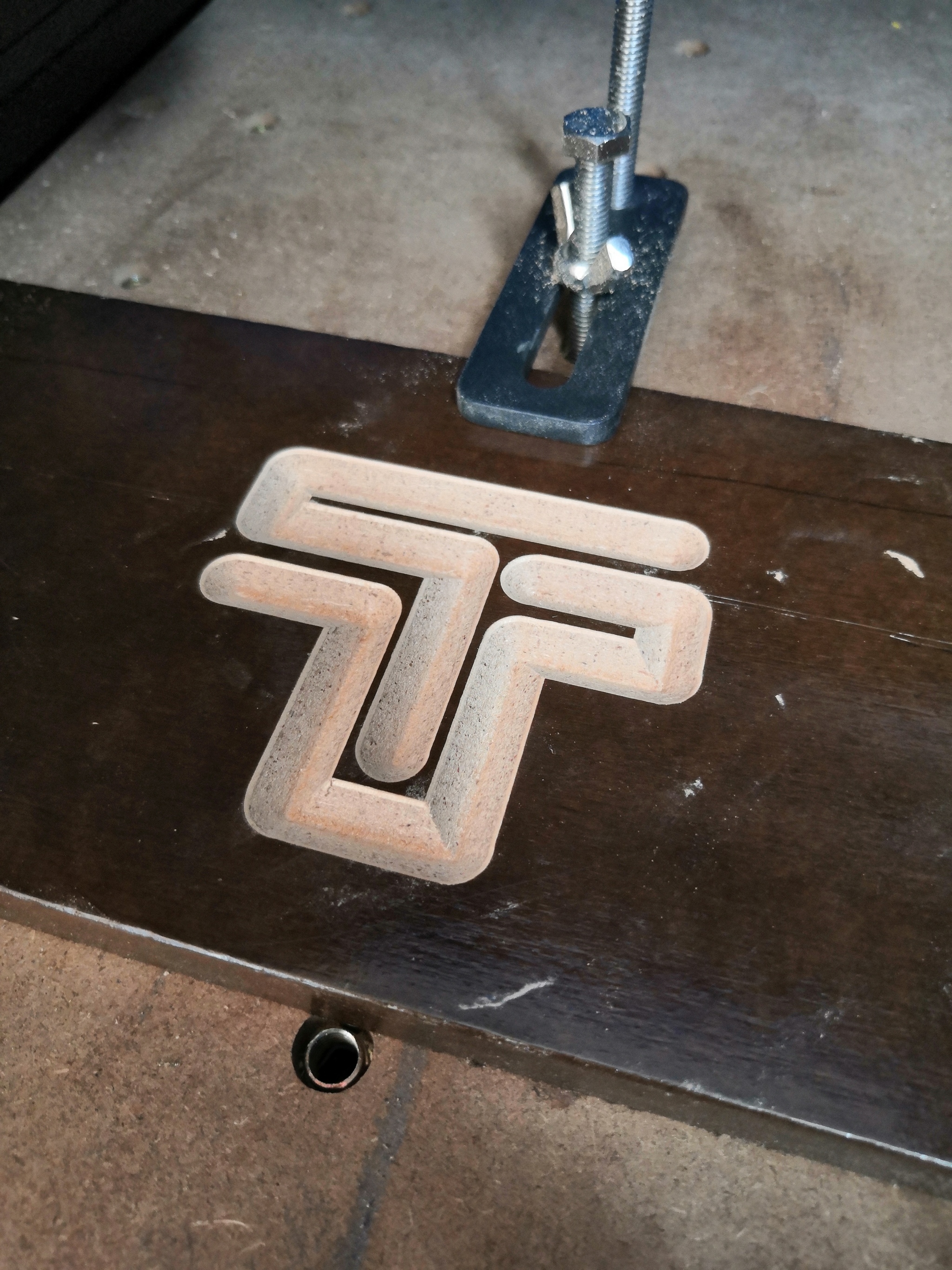

Пробный рез на плинтусе из МДФ
Но тут оказалось, что из-за шумов от шпинделя начал отваливаться USB... и проявилось полное отсутствие какой либо жесткости и точности оси Z... 😭
Началась модернизация... 😲

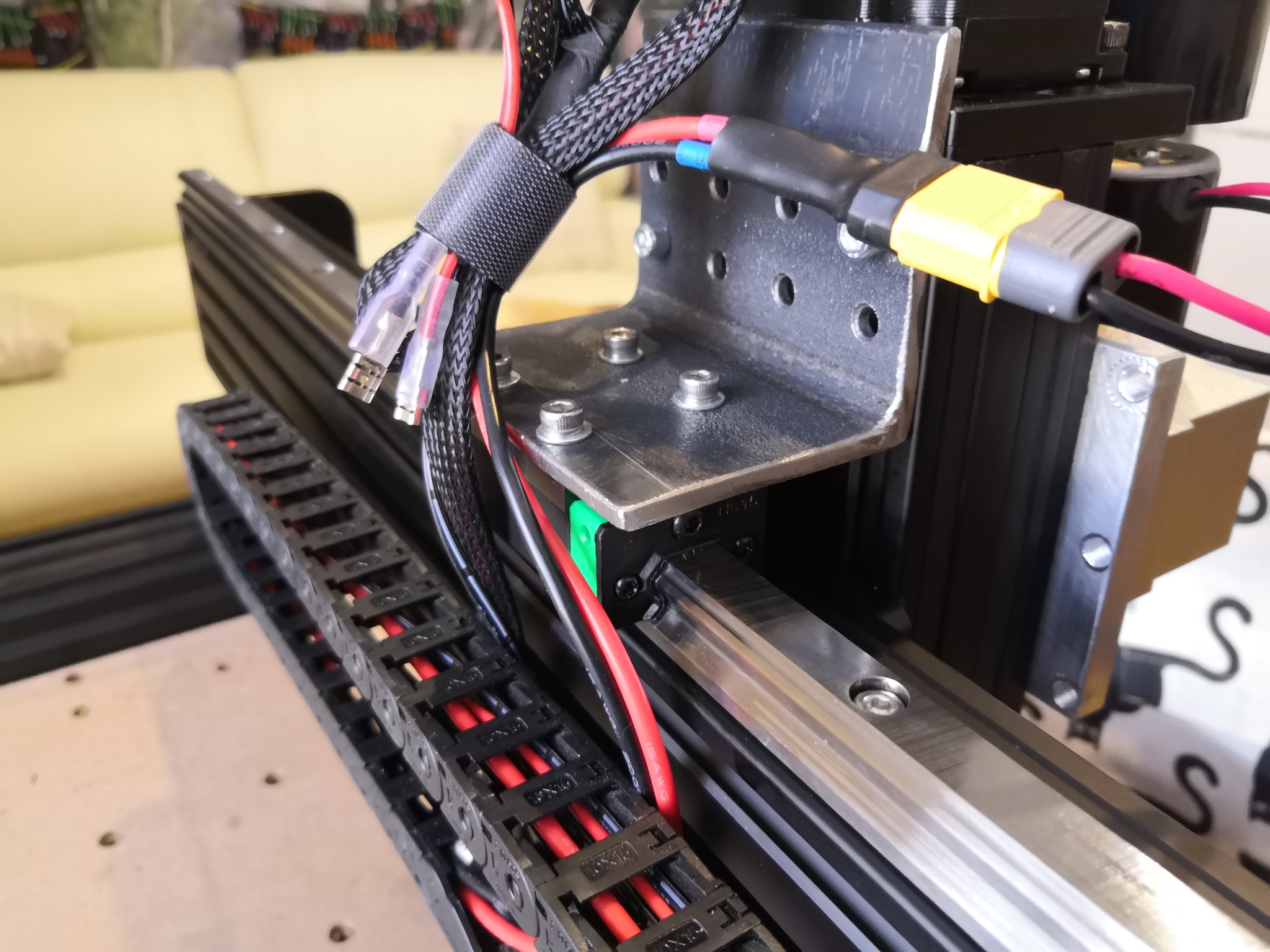

Прикрутил рельсу HGR15 и через уголок закрепил ось Z к каретке. Стало гораздо лучше. Но всё же не устраивала волнистость по оси Y и люфт оси Z...
Покупаю новый шпиндель, еще рельсы и каретки. Рисую модель в Компасе...
И вот что в итоге получилось...
Гармошка провисает, пока не придумал как исправить...
Всех фото не уместить... На очереди еще лежит поворотная ось и новая плата GRBL
Купил электромонтажную алюминиевую шину, так оказалось дешевле...

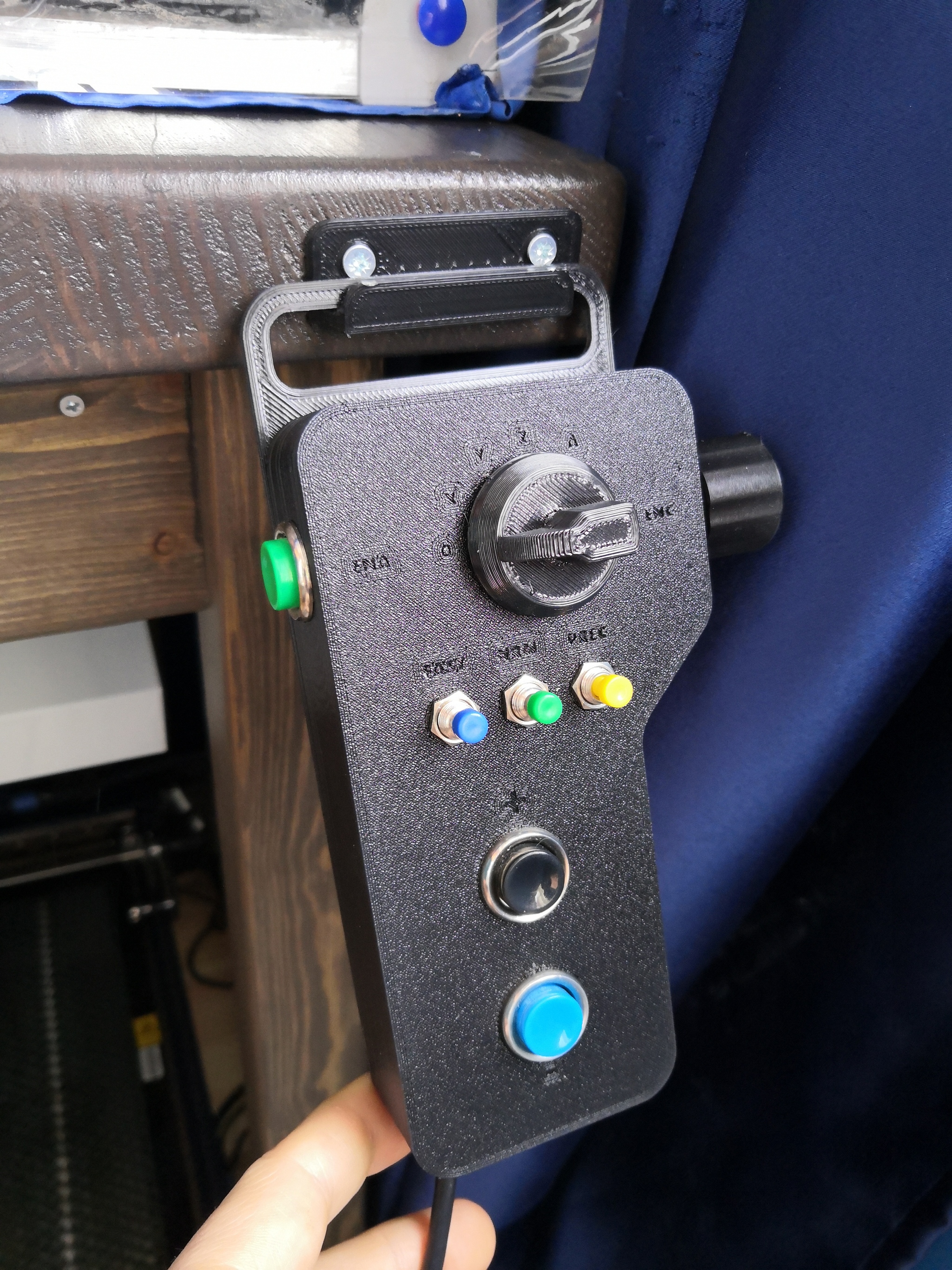

К станку также сделал пульт для привязки к заготовке
Корпус распечатал на 3д принтере, контроллер Arduino Pro Micro, галетный переключатель, кнопки и энкодер
Планы на следующий 2024 год:
- доделать и запустить подвижную платформу;
- подключить четвертую ось и освоить создание программ для неё;
- найти интересную высокооплачиваемую работу 🤔 ( или буду просто жить на минималках 😹);
- больше читать книг;
- разучить интересные рифы на электрогитаре;
- хорошо высыпаться 🥱
