Попытка оживить WD Elements 1TB USB 3.0 Часть 1.

Привет уважаемый!


Как всегда заранее - это не инструкция, не руководство к действию, а история из жизни. Заметки экспериментатора, если позволите. Цель всей этой писанины, в первую очередь, прочесть комментарии от более опытных коллег и, вероятно, почерпнуть новых знаний. Ну и если этот материал окажется еще и полезным кому то, то я буду непомерно счастлив, что хоть где то от меня есть польза.


Было у отца три сына.... Тьфу, три винчестера то есть было у меня в ремонте.

Принес мне мой постоянный клиент очередную партию дисков. Что он с ними делает не знаю, но знаю этот парень лазит по горам, видимо вместе с хардами. Один внешний старенький на 250 гб с бедами, которые вешают систему при инициализации, второй из ноута тоже посыпавшийся, третий тот самый WD из заголовка.

Я не имею ни профессиональных программно-аппаратных комплексов как в лабораториях, ни знаний и навыков в серьезном ремонте хардов. Поэтому все мои манипуляции по добыче информации ограничиваются посекторным клонированием полумертвых дисков на здоровые при помощи hddrawcopy,  работой с клонами в  прогах Viktoria и R-Studio. Так и в этот раз были решены проблемы с первыми двумя дисками - подвешиваю "больного" на Sata интерфейс рядом со "здоровым" винтом такого же или большего объема. Клонирую, потом вычитываю(иногда предварительно делаю быстрое форматирование диска) все что можно и сохраняю на еще один винт уже в привычном для человека виде файлами и каталогами.


А вот с WD начались непонятки сразу после разборки

Попытка оживить WD Elements 1TB USB 3.0 Часть 1. Восстановление данных, Два Ивана, Ремонт, Первый шаг, Эксперимент, Длиннопост

Забыл упомянуть его предысторию. Со слов клиента : лежал на полке долго, а как вставил в комп - не определяется. У меня тоже, поэтому, когда вскрыл бокс и не увидел привычной дополнительной платы с мостом Sata -> USB, пошел курить и гуглить.

Как оказалось, я был прав в догадках, мост уже распаян на плате самого винчестера. Надо просто найти куда запаять Sata шнурок на sata контролер. Великий гугл вывалил много инфы, даже на Пикабу есть маленькое упоминание.

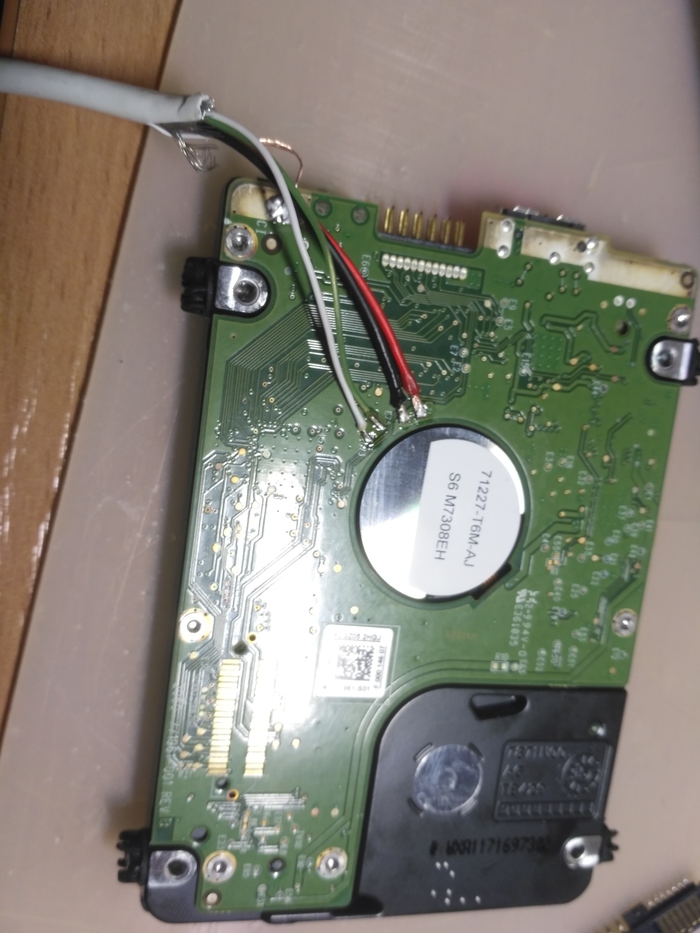

Руки ноги голова - вон они, нужные мне тестпоинты

Попытка оживить WD Elements 1TB USB 3.0 Часть 1. Восстановление данных, Два Ивана, Ремонт, Первый шаг, Эксперимент, Длиннопост

Сбегал под стол, выволок кучу всякой всячины и давай вонять флюсом на всю квартиру.

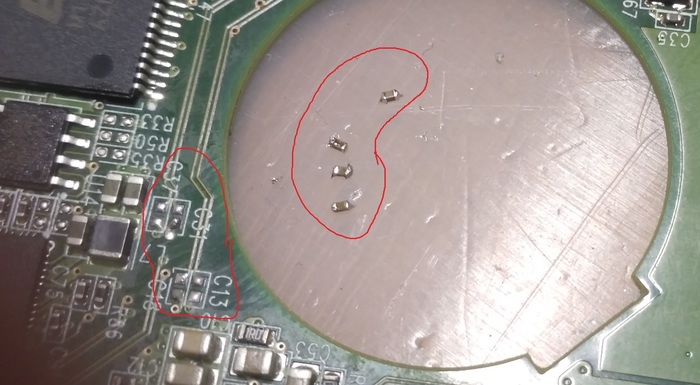

Первым делом надо "развязать" Sata контролер от USB - для этого надо выпаять с платы 4 кондера керамических: С13, С18, С31, С37

Попытка оживить WD Elements 1TB USB 3.0 Часть 1. Восстановление данных, Два Ивана, Ремонт, Первый шаг, Эксперимент, Длиннопост
Попытка оживить WD Elements 1TB USB 3.0 Часть 1. Восстановление данных, Два Ивана, Ремонт, Первый шаг, Эксперимент, Длиннопост

Они мне больше не нужны, так что можно смело чихать на стол не прикрываясь.


Теперь надо напаять на тестпоинты сата-кабель, ну или разъем саташный. Кабеля я зажал, а вот мертвых винтов у меня достаточно, поэтому тупо содрал разъем с первой попавшейся платы.

Попытка оживить WD Elements 1TB USB 3.0 Часть 1. Восстановление данных, Два Ивана, Ремонт, Первый шаг, Эксперимент, Длиннопост

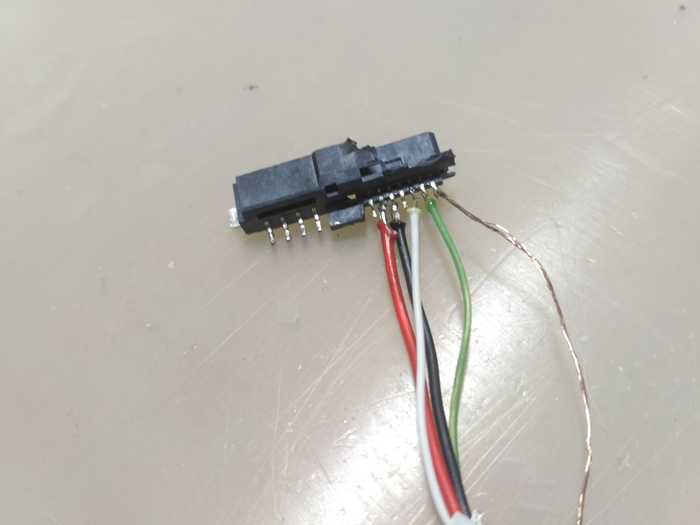

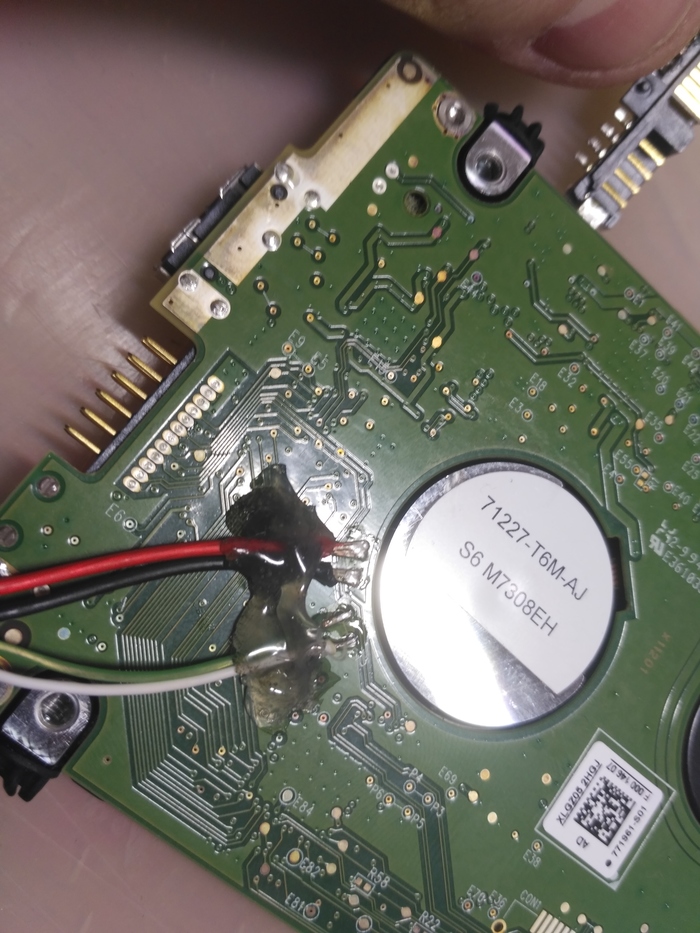

Перелопатив много инфы в тырнетах, выяснил, что провода не должны быть слишком длинными и толстыми, что бы не было наводок. Я достал старый айфоновский кабель и пустил его под нож и паяльник, а для верности еще и горячими соплями капнул.

Попытка оживить WD Elements 1TB USB 3.0 Часть 1. Восстановление данных, Два Ивана, Ремонт, Первый шаг, Эксперимент, Длиннопост
Попытка оживить WD Elements 1TB USB 3.0 Часть 1. Восстановление данных, Два Ивана, Ремонт, Первый шаг, Эксперимент, Длиннопост
Попытка оживить WD Elements 1TB USB 3.0 Часть 1. Восстановление данных, Два Ивана, Ремонт, Первый шаг, Эксперимент, Длиннопост
Попытка оживить WD Elements 1TB USB 3.0 Часть 1. Восстановление данных, Два Ивана, Ремонт, Первый шаг, Эксперимент, Длиннопост

Вот, собрал воедино распиновку Сата и теспоинты для подсматривания во время пайки. Если решишься повторить, то и тебе пригодится.

Попытка оживить WD Elements 1TB USB 3.0 Часть 1. Восстановление данных, Два Ивана, Ремонт, Первый шаг, Эксперимент, Длиннопост

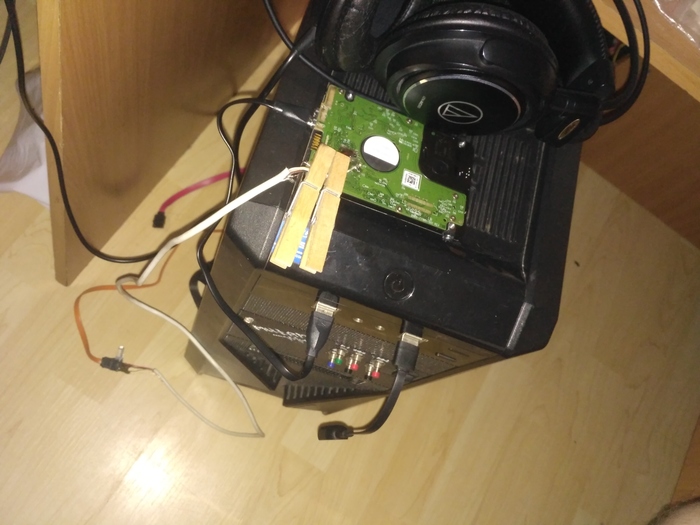

Но то только канал данных, винту нужно еще и питание, поэтому надо либо подпаять на плату провода и запиать их в молекс, либо воспользоваться микро-усб разъемом, в который питание пойдет с УСБ порта компа. Замечу, что только питание надо брать с УСБ, если ты будешь юзать микро-усб кабель от телефона, то у тебя система будет пытаться определить УСБ-контролер на плате винчестера. Что бы этого не произошло - надо обрезать D+ D-  опять же на плате, либо пересобрав кабель, вырезав всю его семью проводки передачи данных(белый и зеленый). У меня же нашелся шнурок от повербанка, где провода данных напрочь отсутствуют. Подсоединил на выключенной машине всю эту порнографию

Попытка оживить WD Elements 1TB USB 3.0 Часть 1. Восстановление данных, Два Ивана, Ремонт, Первый шаг, Эксперимент, Длиннопост

Затем стартуем комп и

Попытка оживить WD Elements 1TB USB 3.0 Часть 1. Восстановление данных, Два Ивана, Ремонт, Первый шаг, Эксперимент, Длиннопост

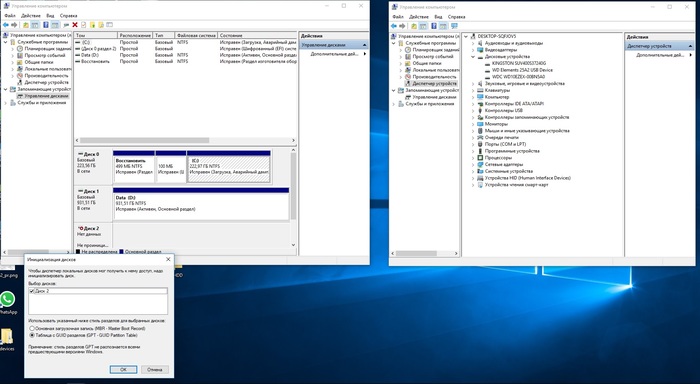

Это исчадие ада не хочет специализироваться, хотя  в диспетчере устройств он отобразился, что не может не радовать. Но к сожалению ни Виктория, ни р-студио не хотят работать с винтом, который не прошел инициализацию.

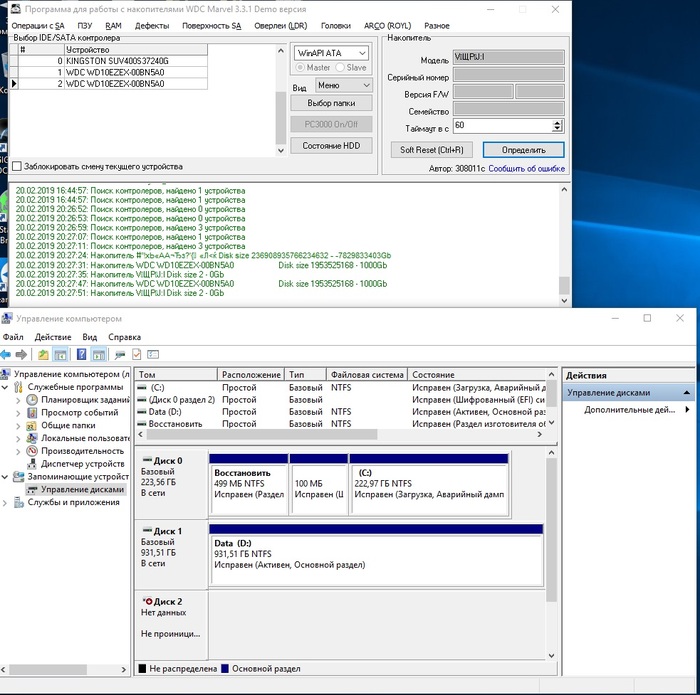

Лезем в гугл. Так, на очередном форуме, в этот раз каких то реально спецов, я надыбал название программы WD Marvel и очень мало понятной информации как она работает. Мало того, бесплатная версия ограничена в функциях, но что делать - качаю. Поставил, пошарился и понял, что вин совсем как то не корректно отображается, он обнаруживается как мой диск-файлопомойка, всегда установленный в машине.

Попытка оживить WD Elements 1TB USB 3.0 Часть 1. Восстановление данных, Два Ивана, Ремонт, Первый шаг, Эксперимент, Длиннопост

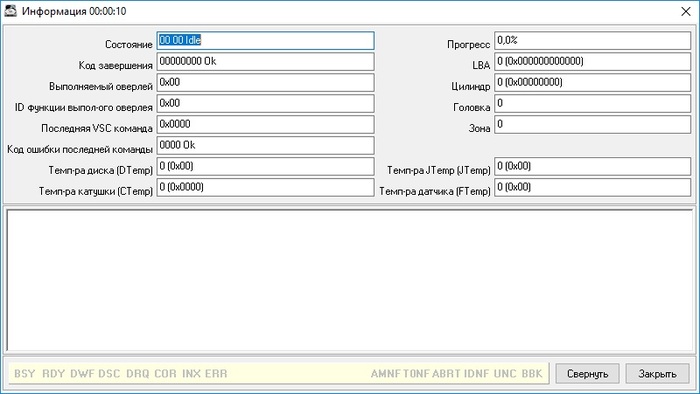

Состояние диска тоже некорректно отображается(наверно, но это не точно) - ну вряд ли будут везде нули.

Попытка оживить WD Elements 1TB USB 3.0 Часть 1. Восстановление данных, Два Ивана, Ремонт, Первый шаг, Эксперимент, Длиннопост

Ни одна из малопонятных для меня, но доступных в демо-версии утилиты функций мне не помогла, как бы я не вычитывал форумы. Пришел к выводу, что помер и Сата контролер на плате диска. Зная что в лабораториях меняют платы с доноров, я решил порыться в сусеках дядюшки Ляо, вбивая модель диска и партномер платы.

Попытка оживить WD Elements 1TB USB 3.0 Часть 1. Восстановление данных, Два Ивана, Ремонт, Первый шаг, Эксперимент, Длиннопост

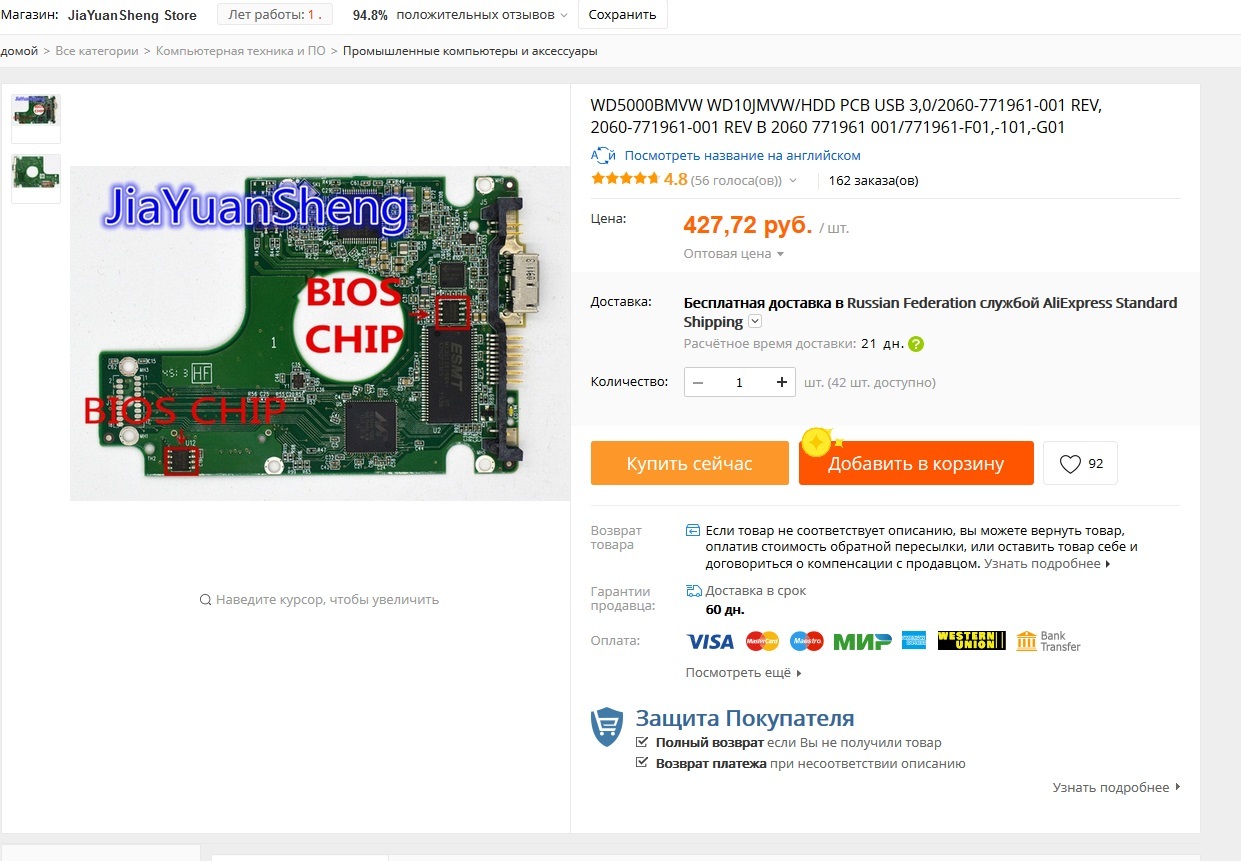

нашел подходящую по партномеру с хорошим рейтингом и не единичными заказами

Попытка оживить WD Elements 1TB USB 3.0 Часть 1. Восстановление данных, Два Ивана, Ремонт, Первый шаг, Эксперимент, Длиннопост

согласовал с клиентом и заказал.


На этом сказочке конец первой части, а вторая, надеюсь, будет последней, где все решится в лучшую сторону.

Если есть знающие мастера, которые на этом собаку съели - с удовольствием прочитаю ваши комменты и буду мегаблагодарен за советы.

Всем бобра!

Пы.Сы.1 Для того что бы новая плата завелась, надо будет перепаивать микросхемы биоса с родной платы. Китайцы даже в описании товара заботливо об этом написали, а так же обвели их на фотке.

Пы.Сы.2 На момент написания поста, плата уже приехала в Питер, надо только ее забрать и снова постигать непостигнутое ранее.
