Помощь в калибровке стола⁠⁠

Вариант с раствором занятный. Вижу, вы пользуетесь ацетоном для сглаживания поверхности и придания монолитности деталям, дабы не мучаться с шкуркой. Насчет высоты, если глаз наметан, можно и так. Проблему я уже ~ нашла - паук на котором держится стол начал загибать лапки к верху из за сильного пережима болтов с пружиной.

Спасибо буду пробовать, был замечен пропуск двигателей после окончания MESH_BED_LEVELING (ручной режим), на оси Z один из двигателей по окончании операции просто не прокручивался и не подымал ось X и в результате разница между одной стороной и другой 4мм.

Ставлю стол на 4 винта, после чего опробую Вашу рекомендацию.

Проблема то в другом. В том что стол то выгибается по центру (деформация). После калибровки MESH_BED_LEVELING , нулевое положение плавает нет четкой фиксации положения. Из за данной проблемы и нет возможности начать печать.

Да действительно зеркало оказалось с дефектом кривизны ~по центру. Стол, кстати, крепится на 3 винта, есть возможность на 4 переделать, если может это спасти ситуацию.

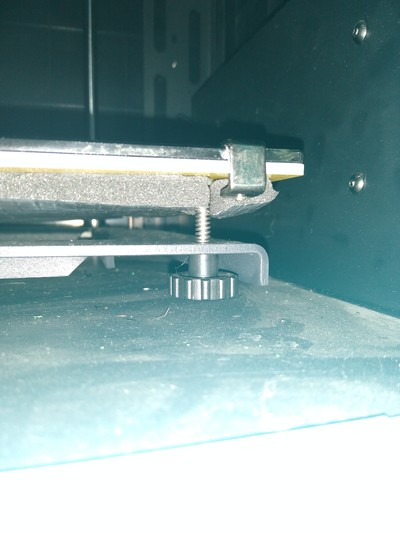

Стол алюминиевый 4мм, зеркало прижато сверху binder clips. Разогревается при помощи грелки силиконовой (без утепления).

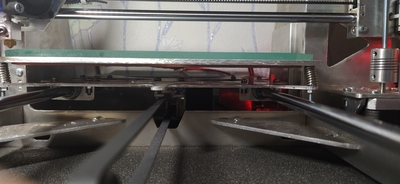

Я в коментах скидывала фото стола, где сильно пережала пружины. За счет которых и был изогнут крепление.

Только что замерила китайский штангельком - 4,9 мм. Главное что оно равное и без изгибов. Также уже проходило нагрев и без дефектов (это радует). Проблема в том что я при заказе сделала на крепления на стол облегчение, заказала вместо 3 мм - 2.5 мм и при выравнивание стола концевик оси Z сильно низко прицепила. Поэтому у меня погнулся крепление, буду перезаказывать с понедельника.

Планирую переделать самого "паука" на более толстый материал, на данный момент он с алюминия 2.5H сделан. Планирую переделать на черный метал 3 мм, + думаю перечертить самого "паучка" укрепить ему лапки. Также следуя Вашему совету поднять концевик выше на 5-7 мм.

На данный момент нет возможности сделать фото. Фото будит сделать завтра. На словах, да я сильно их закручиваю дабы положить стекло и была возможность регулировки.  У меня боты с пружинами.

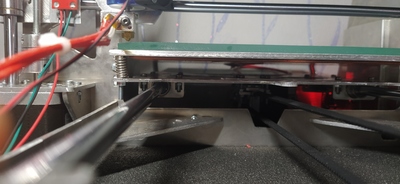

Да силиконовый подогрев стола + реле. ~ причину изгиба стола замечена в изгибе крепления на котором крепиться стол. При калибровке болты сильно гнут ножки.

Добрый вечер. Мы ранние с Вами вели переписку по поводу проблемы. Сегодня были заменены плата Mega2560 на новую и 4 шаговика DRV8825 на новые. Также был установлено стекло 5 мм на стол. Проверяла его на не ровности, были не замечены. Железо у меня вот такое: Блок питания модель : S-120-12

Характеристики: 12 V 10 A

Силиконовый подогреватель стола + реле

5 движков модель: 17HS840

Драйвера на Mega2560, Ramps 1.6, DRV8825. - с установочным током на 0,85

Прошивка Marlin-2.0 (деланная по гайдам с интернета).

Прогоняла оски на малых и больших мм-трах, пропусков не было замечено. Буду переходить к физическому выравниванию стола, а там к программному построению сетки.

Я планировала сделать полный обзор по своему принтеру, выложить отдельный пост, после того как заставлю его работать.

У меня блок питания модель : S-120-12

Характеристики: 12 V  10 A

Силиконовый подогреватель стола + реле

5 движков модель: 17HS840

Драйвера на Mega2560, Ramps 1.6, DRV8825.

Прошивка Marlin-2.0 (деланная по гайдам с интернета).

С учетом того что мне в принципе весь принтер обошелся ~5к. То думаю это не так уж и дорого, нежели покупать его готовым за 10к

Конкретной сумы сказать не могу, было много заказов по мелочам (доработки и переделки), ~ сумма вышла в 3к гр. или 110 долларов.

Есть, пробовала, вот почему и было принято решение заказать новые драйвера. Когда был подключен 5-тый драйвер, монитор потемнел (не стало четкости). Поэтому было принято решение заменить все драйвера на платке и саму Mega 2560. Да бы исключить проблему с железом. Сегодня уже наконец то пришли все мои заказы и буду пробовать + уже есть стекло 5 мм. Так что сегодня ожидается какой то  результат.

Насчет профиля согласна, рассматривала данный вариант. Но из за бюджета было проще сделать такой вариант. Мне сама рама обошлась очень дешево (учитывая 3 мм алюминий).

Mega 2566 + Ramps 1.6 стоят на одной управляющем платке подключение параллельное.

У меня в планах довести до рабочего состояния данный проект, а новый создать уже с улучшениями. Ибо этот я создавала вот такой https://reprap.org/wiki/P3Steel , но уже с доработкой.

тот же.

добрый день, Вы просили Вам отписаться когда будут стоять крепления под концевик. Крепление стоят, был ~ отрегулирован стол с 3мм зеркалом. Проверен через меню принтера шаги по оси Z, после запуска построения сетки из 9 точек и по завершению данного построения. По возврату на "дом" правый двигатель не сработал синхронно со своим братом. И в итоге получился перекос оси X. Дабы проверить, по рекомендации, не горит ли двигатель были поменяны штекера местами и такая же ситуация по завершению, дабы не описывать все с начала. Также эта сама ситуация была замечена в самом начале до создания данного поста. Что бы исключить проблему в драйвере, был заказан новый, ждем его поставки завтра.

Да все двигается свободно. При проверке на 10, 1, 0.1 мм двигаются хорошо через панель принтера. Есть догадка что подгорает шаговик DRV8825, закала для замены да бы исключить данное подозрение.

винты с верху ничем не закреплены. Ход у них свободный сам винт диаметр 5мм вставлен  в отверстие 8.5 мм.

Меняла местами подключение (штекеры) результаты есть, но прежние, 3.2мм разница по высоте между двигателями по окончании MESH_BED_LEVELING.

Концевик один. Нужно будит опробовать Ваш метод с заменой и проверкой двигателя. Без концевика двигатель.

Зеркало у меня на данный момент стоит 3.5 мм и оно кривое что ли.

Ранние ответила, но повторюсь. Сегодня зайду к стекольщикам и там попробую приобрести стекло 5 мм полированное. Может спасет ситуацию со столом. Также был замечен пропуски шаговых двигателей по окончании MESH_BED_LEVELING (ручной режим) разница между двигателями 4 мм.

Стол когда был выставлен на 4 винта был запущен MESH_BED_LEVELING (ручной режим по 9 точкам) все было хорошо до то как был завершена операция. Суть в том что по окончании операции сопло приподымается и возвращается домой и в этот момент  происходит глюк с одним из движком он пропускает шаги и разница между одной стороной и другой по оси Z составила 4 мм.

Я согласна с Вами насчет 3 точек и 4. Но когда было у меня 3 точки, стол был шатким и из за этого он кривился от любого прикосновения. На данный момент из за 4 точек он стоит намертво. Вчера выставила приблизительный уровень сопла со столом, дабы исключить варианты, и запустила MESH_BED_LEVELING (ручной режим) по окончании операции (возврату домой) был замечен смещение между двумя двигателями по оси Z, один из двигателей по окончании операции просто пропустил шаги примерно на 4 мм.

Финансово + время долго. Но я учту на будущее для об грейда.

Сегодня загляну к стекольщикам, посмотрим что они мне скажут. Спасибо за ответ.

Хорошо, благодарю. Крепление будит завтра.

Да, на устанавливала ток на всех драйверах 0,85, у меня стоят драйвера DRV8825.

Рельса нет. Зато ось Z покривилась из за не синхронной работы двух двигателей. На данный момент решаю данную проблему (на малых шагах один из двигателей пропускал шаги, из за чего и получился перекос оси X.)

Может быть причина еще в том что при калибровке стола при помощи MESH_BED_LEVELING один из двигателей оси Z пропускает шаги (не синхронно работают) на малых шагах?

Живой есть, нету крепления.

Спасибо за ответ.

Что за датчик вы имеете в виду? Концевик по оси Z у меня установлен так чтобы отбивать 0 по столу (зазор между столом и соплом ~ толщина листа А4.) На данный момент у меня отлетел концевик (сломался) когда я пыталась настроить снова програмно сетку стола.

Из за кривизны стекла я же не могу точно настроить стол физически?

да. Я это и пытаюсь сказать. + одну из причин я уже в данный момент решаю. Это крепление стола, он шатался на 3 креплениях.

Извините за столь долгий ответ. Провожу манипуляции со столом.

После программной калибровки по возвращению "дом" сопло значительно выше заданного параметра, отбивает по концевику. После запуска печать через карту сопло на том же уровне начинает печать. Стол закреплен на 3 болтах, может стоит переделать на 4?

Сразу после калибровки запускаю печать кубика. И сопло выше заданных параметров находиться после калибровки.

Делаю настройку не через кабель (не по G командам), а через меню принтера.

Зеркало, после сборки проверила стоит намертво.

Есть возможность заменить стол с 4мм на 2,5 - 3 мм. Проблема в том что Marlin-2.0 используется для данного принтера. Там же есть MESH_BED_LEVELING, при помощи которой я по 9 точкам настраиваю уровень стола. Но по завершению калибровки и сохранения, сопло возвращается домой и становиться выше калибровочных настроек.

Стол был разогрет до 100. Сопло стояло в 0 по оси Z.

Marlin 2.0. Mesh bed leveling уже сделала. После его завершения экструдер приезжает на точку home, и эта точка оказывается гораздо выше того где она указана.
