Помогите с ремонтом

Достался мёртвый BMW времён войны. Движок заменён на советский, генератор и катушка зажигания тоже, вся проводка сгнила, оборвалась или утеряна. Завести сейчас возможности нет.

Помогите с ремонтом

Посему подскажите, какая минимальная конфигурация проводки просто чтобы завести и убедиться в работоспособности мотора? Пока есть только генератор г414 и какая-то катушка зажигания. Само зажигание сделано впереди мотора вращающимся диском с контактами, видимо, это зовётся контактным зажиганием.

Я так понимаю, нужны реле-регулятор, прерыватель и аккум для обмотки возбуждения генератора. Я прав? Как всё это собрать? Вся проводка на 6В, какие реле и прерыватели подойдут?

Мото

6.7K постов12.2K подписчиков

Правила сообщества

Запрещается оскорбление и провокации членов мото-сообщества

4
Автор поста оценил этот комментарий

да какой там секс и разврат? все просто как детский конструктор, а для новичков всё миллион раз обсосано в интернете, ТС просто сдесь решил пост сделать, а не информации получить которой в инете более чем достаточно пожалуй столько инфы как по советским оппозитам больше ни по какой другой технике нет

P.S  и нихрена это не беха, а судя по всему касик по раме с набором от всех последующих оппозитов запчастями что вилка, что двиг, что колёса, чебурминатор короче

раскрыть ветку (1)
6
Автор поста оценил этот комментарий
Окей, ниже и правда разубедили, что не беха, оснований настаивать нет) Просто раньше не лез вообще в устройство мотов, а тут что ни сайт, то умные слова: реле-регулятор, прерыватель... Надо ещё знать, что гуглить, чтоб инфу найти. Благо физику учил и учу, как работает катушка зажигания и генератор знаю) ну и тут схемку кинули, благо. Немного неожиданно было встретить в генераторе не магниты, а обмотку возбуждения, совсем растерялся( хотя логично так-то, магниты от нагрева помереть могут. Ну теперь в общем виде представляю себе электрику мотоцикла, уже кайф)
6
Автор поста оценил этот комментарий

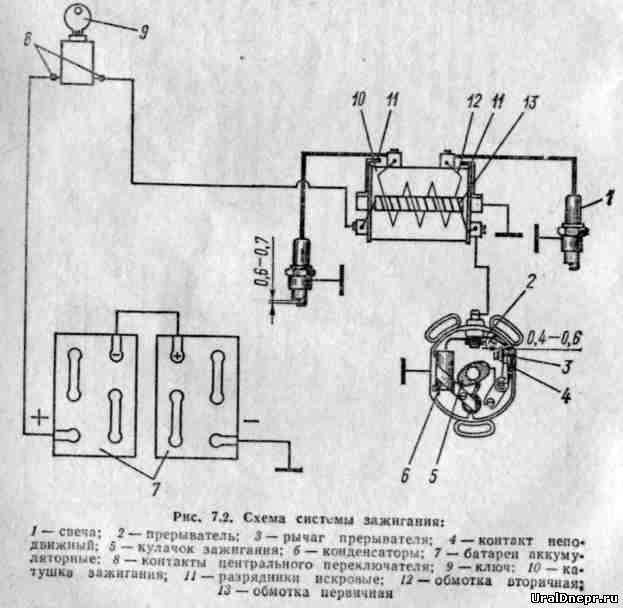

Иллюстрация к комментарию
раскрыть ветку (1)
1
Автор поста оценил этот комментарий
Огромное спасибо! Очень помогла Ваша схема!) хотя там прерыватель-распределитель оказался, но общий смысл осознал на Вашей картинке).
0
Автор поста оценил этот комментарий
На сколько я знаю тебе реле-регулятор и генератор для запуска не нужны, они только для обеспечения бортовой сети. Там подается "+" на катушку от аккумулятора, массу она, соответственно с двигателя берёт и всё. И генератор Г424 вроде как 12В, а не 6. Поправь если я ошибаюсь.
раскрыть ветку (1)
1
Автор поста оценил этот комментарий
Г424 вообще переменный ток выдаёт, а вот г414 даёт 6В постоянки. Ну а остальное понял, да, как раз сейчас делать пойду)
0
Автор поста оценил этот комментарий
Ееее, сегодня это детище кустарного производства завелось! Оба цилиндра работают ровно, а значит смысл его чинить есть! Пока, правда, заводится только от автоаккумулятора, а ездить на этом драндулете вообще никто не отважился, но надежда есть!)
0
Автор поста оценил этот комментарий

То есть вы там его как Бумер определили не из-за надписей на номерном шильдике, который у него должен быть на рулевом стакане? А я-то думал, что на фотках модель, о которой я не знаю. С 21-литровым баком-каплей, и косынками на раме, для маскировки под советские мотоциклы:)

У БМВ Р71 если что бак меньше чем у отечественных его клонов и не усилена рама.

А эмблемы на баке ничего не значат, их раньше лепили на всё, что имело 2 колеса.

раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Ну лан) тогда у меня есть что-то неизвестного происхождения)
1
Автор поста оценил этот комментарий

А с чего ты взял, что это БМВ? Мопед конечно прикольный, поздравляю с покупкой.

Но вилка, колёса, крылья и руль точно уралейские. Двигатель от М72. Бак то-ли Урал, то-ли Касик.

Может есть фото шильдика с номером?

раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Не, не покупка, к счастью, такое я бы не купил, скорее, руки дошли до хлама в гараже) вроде где-то доки должны быть, пока хз, где. Так у него бак с шильдиком и окрас бака точь-в-точь как рамы. Слева внизу виден бак.
показать ответы
0
Автор поста оценил этот комментарий

Яссно..жаль. Лопать ресурсы, все сейчас делается! Удачи!

раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Пасиб)
0
Автор поста оценил этот комментарий

Двиг родной есть от БМВ? Если есть, не колхозь ничего!!!!!

раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Не, по докам точно была замена двига. (
показать ответы
7
Автор поста оценил этот комментарий
Смотри электросхему К-750, М-72. Движок от них, соответственно восстанавливай проводку по их схеме. Только маловероятно что оригинальный прерыватель быстро найдете, я бы на бесконтактное переделал. На оппозит.ру посмотрите
раскрыть ветку (1)
0
Автор поста оценил этот комментарий
О, а подскажите, как)? Так в электрике шарю, могу сам что-нибудь спаять)
