Помогите с программированием
Имею специальный осветитель с блоком батареей. Марка YND, он же каплановский свет.
Тумблер сбоку и 4 режима работы 25, 50, 75, 100% и кнопка переключения режимов.
И мне не хватает яркости даже на 100%.

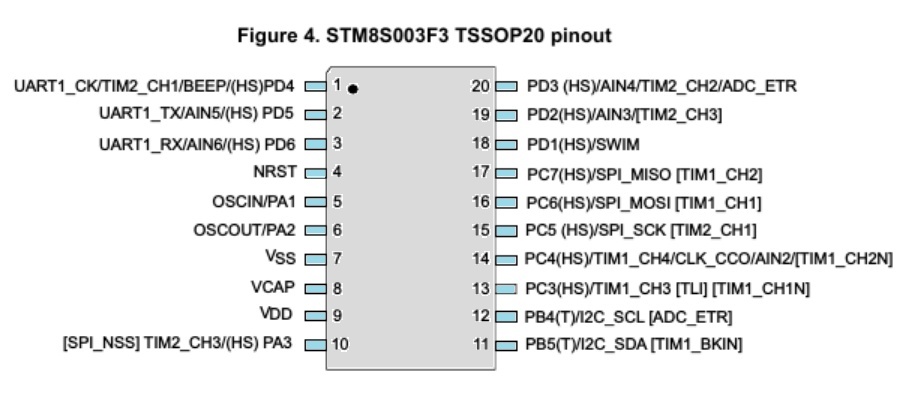

Разобрал блок, думал внутри будет что-то вроде переменного резистора или кртулки. Но там микросхема STM 8S003F3P6

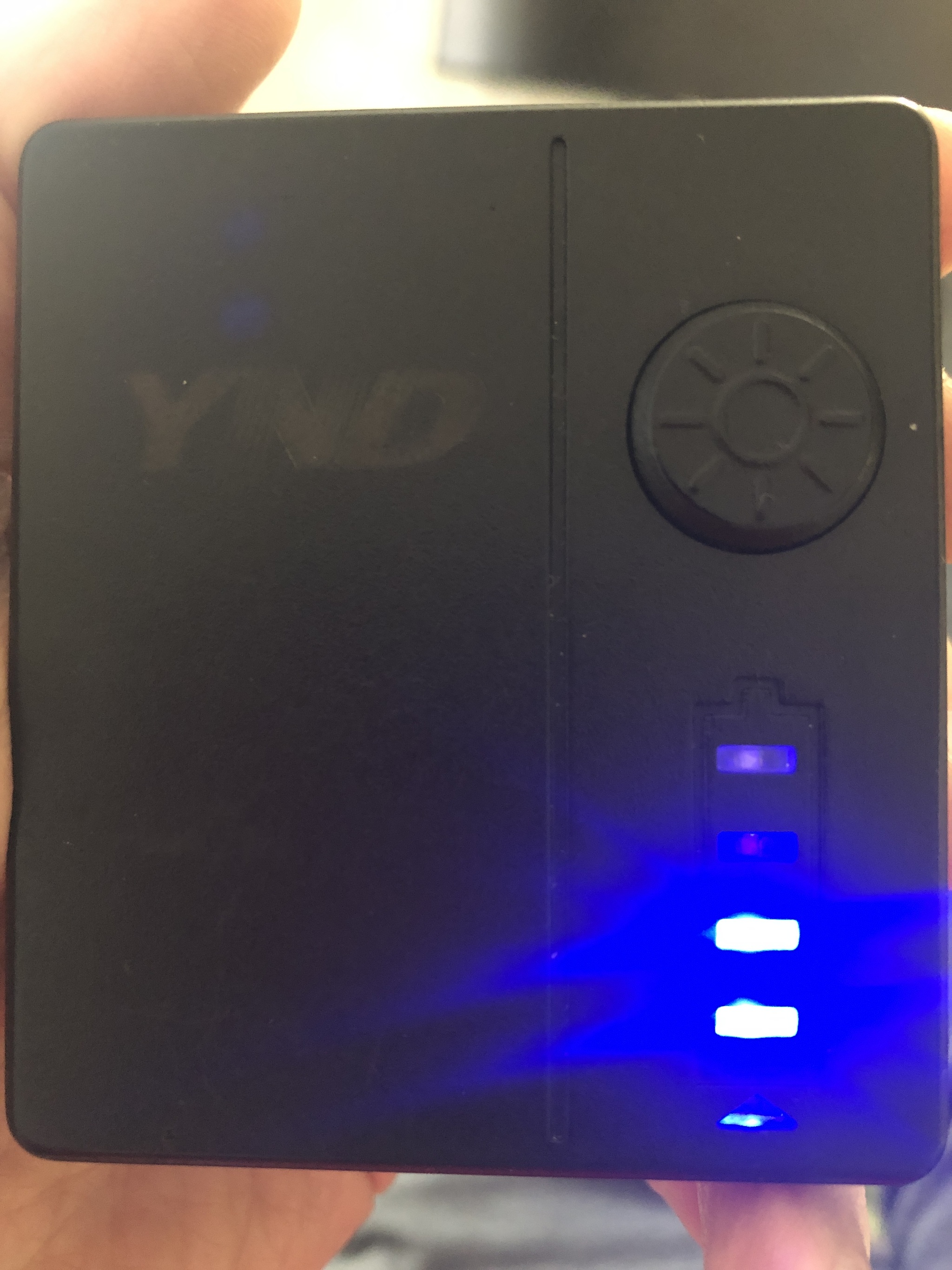

Снаружи

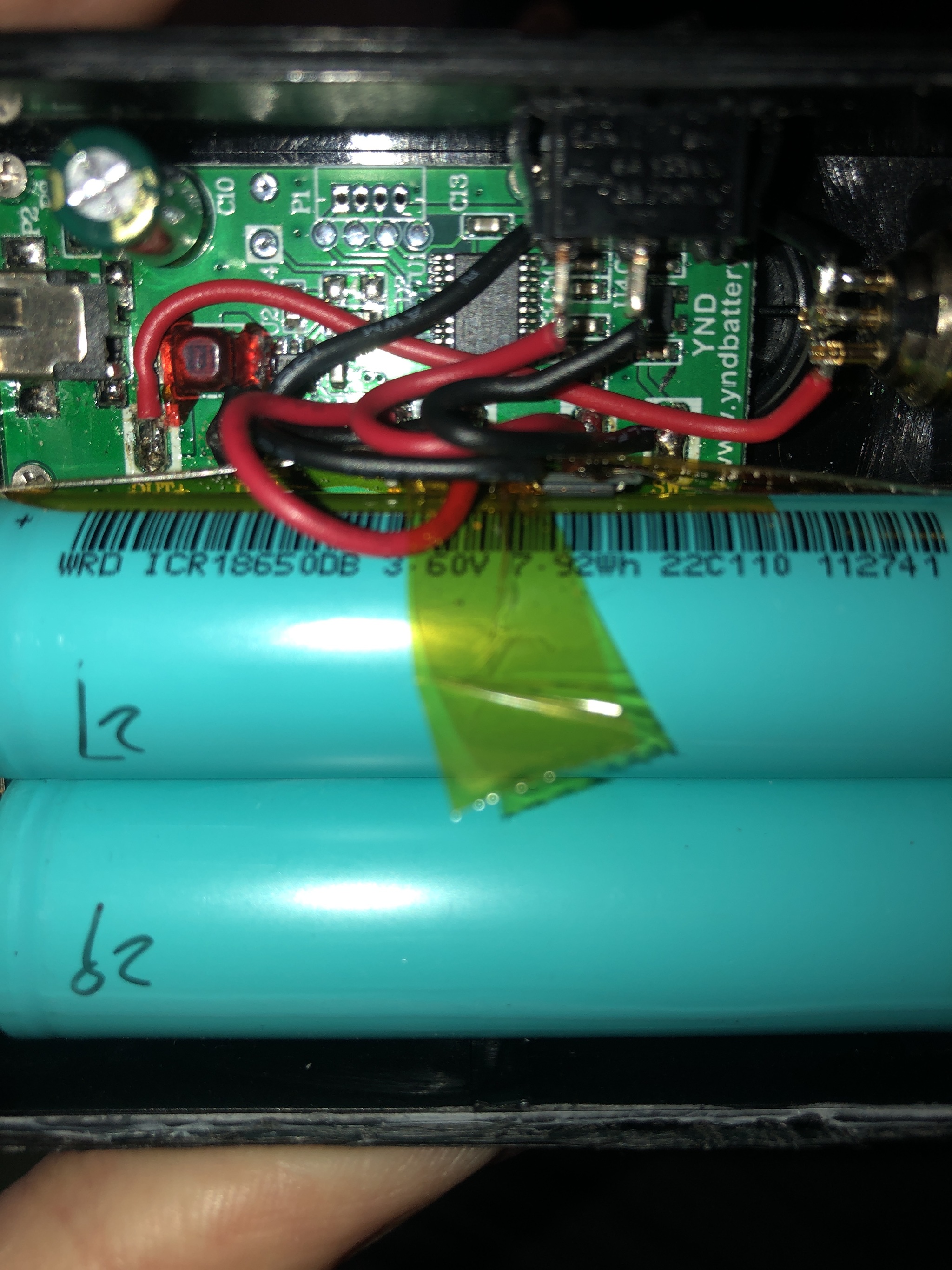

Внутри
Через мультиметр установил что нажатие на кнопку переключает режим ШИМ, с параметрамии
1 нажатие 2.6v 96mA 1 W
2 нажатие 2.8v 120mA 1.4W
3 нажатие 3.0v 243mA 1.7W
4 нажатие 3.2v 420mA 2W
Проверял светодиод через ЛБП, при 3.3v он потребляет 640mA и выдает положенные 3w горит очень ярко. А в блок зашито только 2w мощности.
Подозреваю что алгоритм работы написан в каком-нибудь ассемблере и зашит в микросхему через STlink или тому подобное.
На плате есть монтажные отверстия подозреваю это клемы VDD, GND, Reset и NRST, а может и нет, маркировки никакой на плате нет. Чуть выше 4 отверстий судя по шелкографии должен быть еще один конденсатор, но китайцы его не запаяли.
Короче помогите понять как считать родную прошу и модифицировать ее.
Есть идея купить на Озоне STlink V2 и отладочную плату к нему.
Либо напрямую через эти отверстия попытаться подключиться.
Пока вот что узнал :

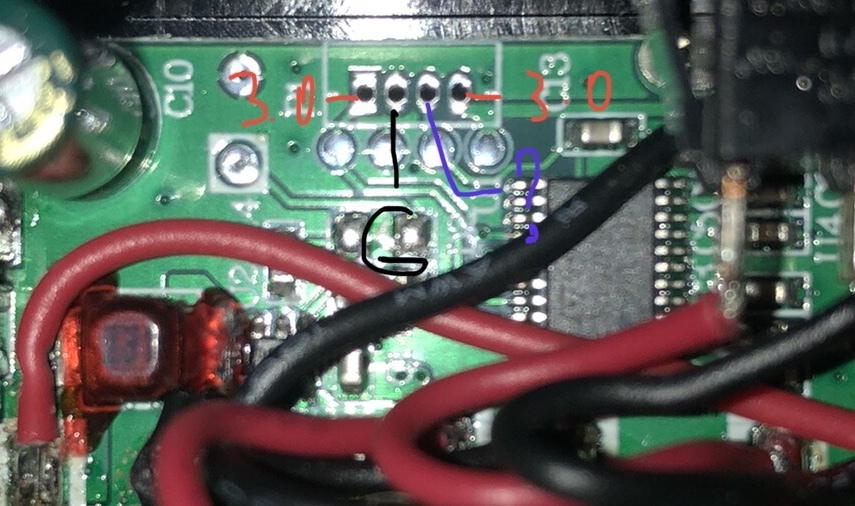

Крайние контакты под напряжением, 1 - 2.9v, 2 -земля, 3-? 4-3.01v

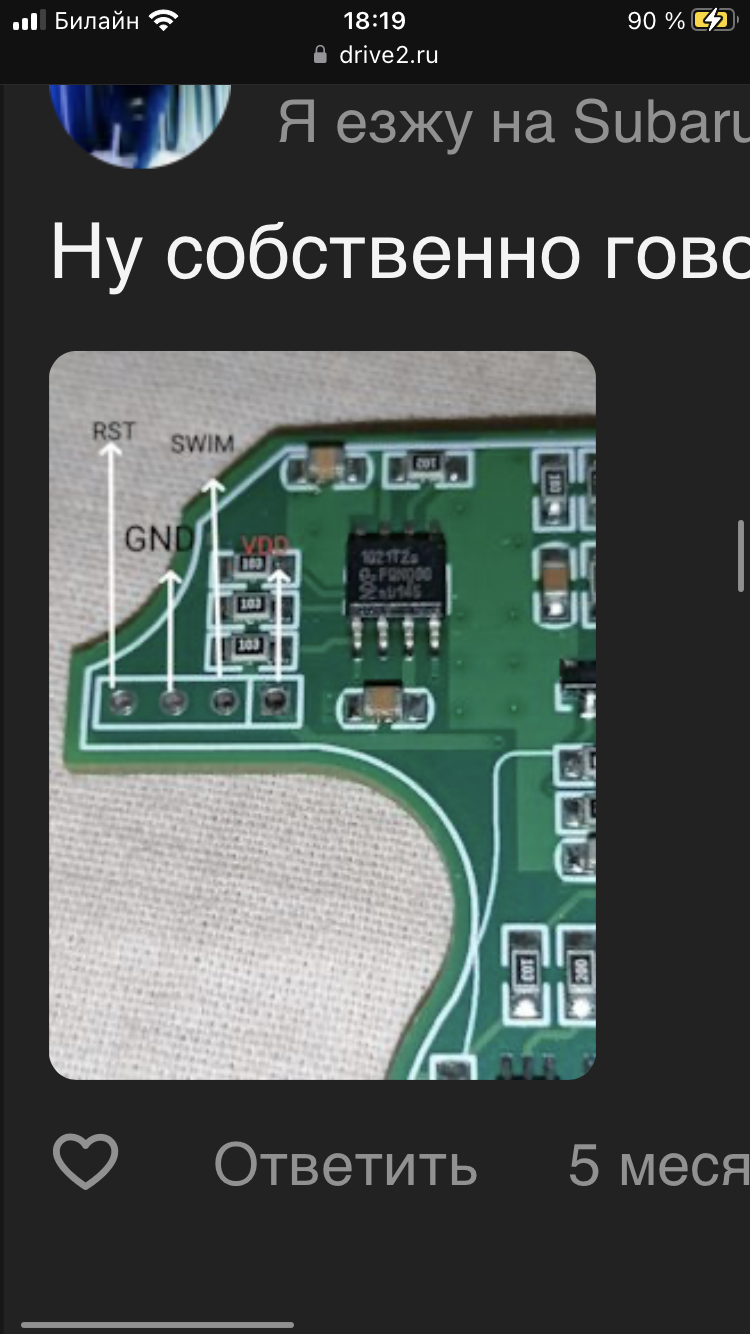

На драйве чел пытался починить какую-то штуку на этом контроллере то ли магнитола толи колонку и там так же присутствует такая колодка
Земля и питание совпало, а разве ресет должен быть под напряжением?
