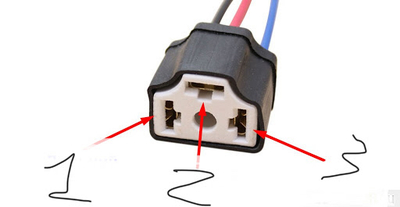

Авто Prado 90-й кузов поставил билед модули включаю ближний всё норм, включаю дальний выключается ближний. Как сделать чтобы на контакте номер один вместо минуса был плюс? Диодами или через реле, подскажите пожалуйста.
-Баяны не желательны (игнорирование баянометра карается флюгегехайменом).
-Заваривать ромашковый чай в костюме жирафа.
У нас разрешено:
-Создавать интересный контент.
-В сообществе разрешены авторские видео посты. Пост должен содержать, помимо самого видео, описание происходящего в нем. Авторским, будет так же считаться посты от имени ютуб каналов. -в сообществе разрешены не авторские видео посты, только с описанием происходящего на видео.
-Участвовать в жизни сообщества.
-Предлагать темы для постов.
-Вызывать администратора или модераторов сообщества при необходимости.
-Высказывать идеи по улучшению Автомобильного сообщества.

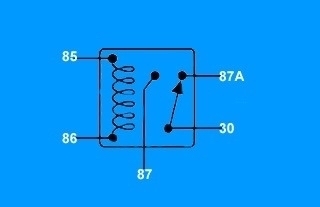

Контакты 85 и 86 — это катушка. Контакт 30 — общий контакт, контакт 87А — нормально-замкнутый контакт, контакт 87 — нормально-разомкнутый контакт. В состоянии покоя, т.е., когда на катушке нет питания, контакт 30 замкнут с контактом 87А. При одновременной подаче питания на контакты 85 и 86 (на один контакт «плюс» на другой — «минус», без разницы куда что) катушка «возбуждается», то есть срабатывает. Тогда контакт 30 отмыкается от контакта 87А и соединяется с контактом 87
Ну тогда через реле инвертировать минус на дальнем, чтобы стал там плюс. Найти постоянный плюс, подключить его к управлению и входу реле, дальний минус подключить ко второму управляющему контакту, а на выходе из реле будет «дальний плюс». Хотя в теории где-то и так есть родной дальний плюс, возможно получится его отыскать и использовать.

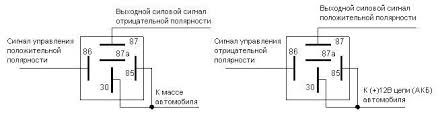

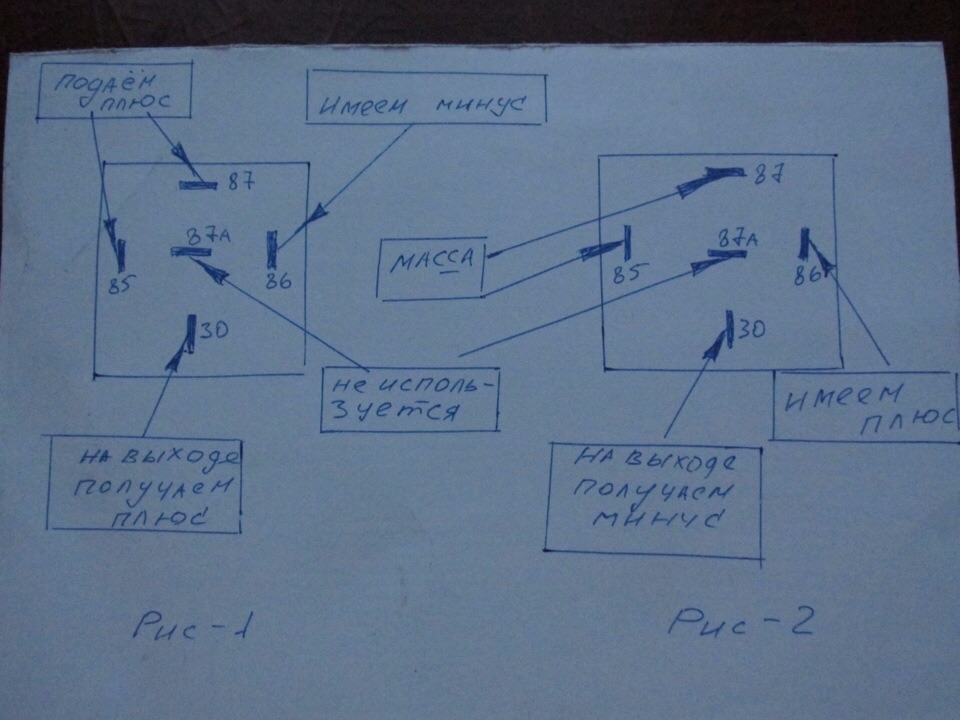

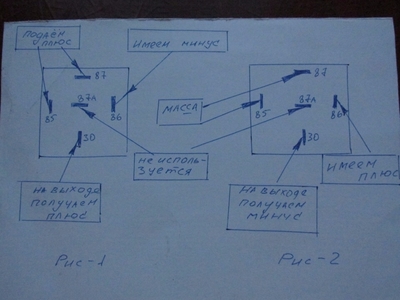

Снял родное реле в блоке предохранителей, замерял по контактам, там два плюса постоянных и управление минус. На выходе получаем плюс. Т. К. Заводское реле записано по схеме 1
Если там изначально был цоколь с двухнитевой лампой, то это штатное поведение, иначе будут работать 2 нити и каюк лампе. Тебе надо кинуть перемычку с диодом между дальним и ближним, чтобы когда вкл ближний диод не давал току течь со стороны дальнего, а при вкл дальнего ток тёк и через ближний.
Дальний включается минусом. Плюс на ближнем не пропадает. Когда включён ближний 1 плюс и 1 минус, когда включён дальний 2 минуса и один плюс. На линзе 1 минус общий, 1 плюс ближний, 1 плюс дальний.
Два плюса на ближний и дальний на лампу одновременно кидали? Лампа работает одновременно с двумя? К примеру на жиге классике 7ке лампа би, но работает или то или то.
Если хочешь ответить мне то ответить нужно нажимать под моей фразой. По теме четырёх контактное реле к нему тянешь плюс с любого места,(я так понимаю в фаре он есть) минус который появляется на 1 контакте подсоеденчешь на контакт управления - контакт 85, плюс соеденчешь и на контакт 86 и на силовой контакт. Со второго получаешь + как и хотел

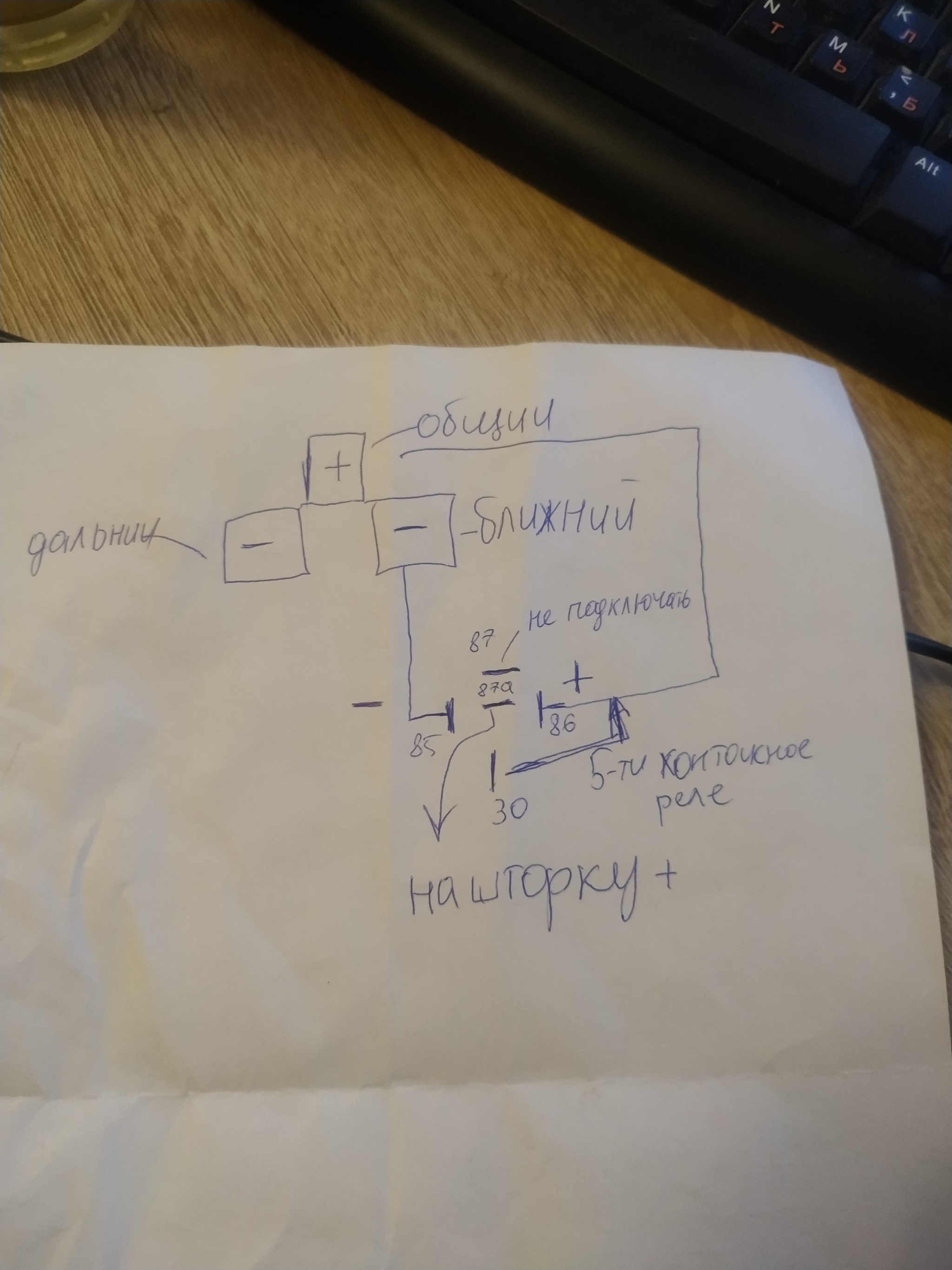

4-х контактное реле. Клеммы 87 и 86 кидаю на плюс (ближний), на 85 подаю минус (дальний), на 30 получаю плюс (на шторку дальнего). Это из минуса получаем плюс. Грубо говоря. Но одно но при таком подключении на 85 контакте тоже появляется плюс т.к. катушка замкнута.
Авто Prado 90-й кузов поставил билед модули включаю ближний всё норм, включаю дальний выключается ближний. Как сделать чтобы на контакте номер один вместо минуса был плюс? Диодами или через реле, подскажите пожалуйста. У меня кровоизлияние в городе...
