Отладочная плата для ATmega8 DIP, минипост⁠⁠

Решил поделиться простеньким проектом, который я запилил себе для обучения AVR C.

На плате имеется разъём под кварц, 4 тактовые кнопки, выведенные штыри GPIO, разъём SPI для программирования, разъём USART, несколько дополнительных портов питания 5в (БЕЗ предохранителя), 2 подстроечника на 10Ком, ну и конечно же "кроватка" под сам мк.

Фото ниже.

В Sprint Layout

После травления и сверления

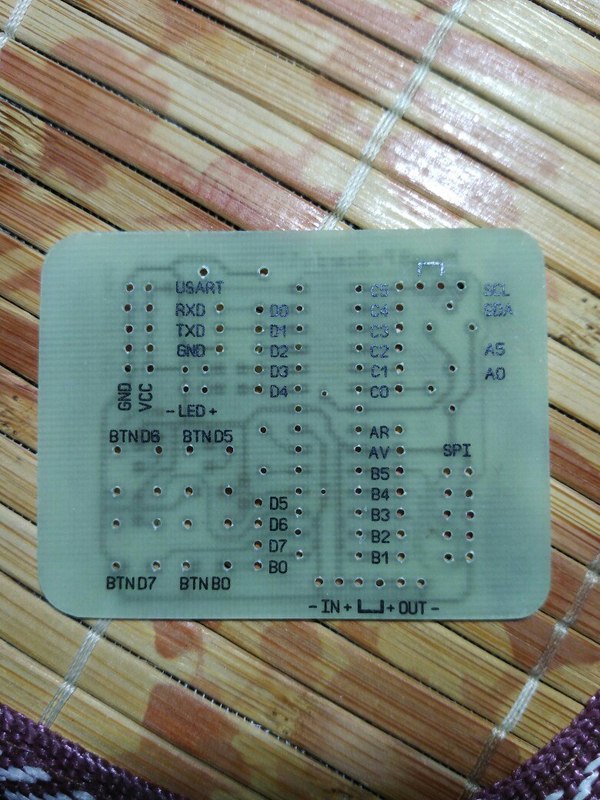

Нанёс "шелкографию" методом ЛУТ, лаком не покрывал, забил на этот раз, посмотрю как будет держаться.

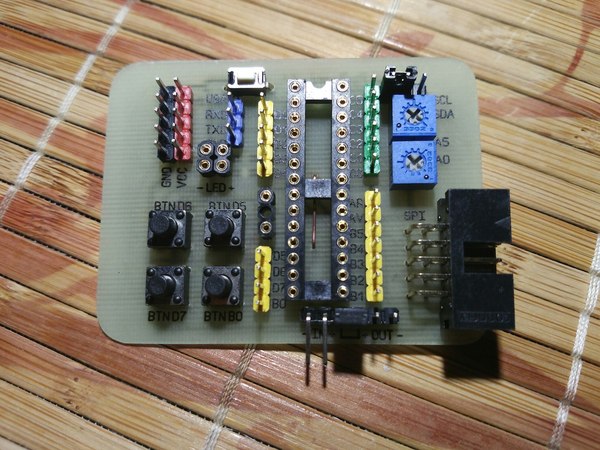

Ну и готовый вариант:

Обратную сторону не показываю, там срака, флюс не смывал, хочу феном пройтись для более ровного припоя. А может и так оставлю. Что можно было сделать лучше - сделать отключаемым подстроечник на ноге C0, сделать отключаемыми кнопки, добавить больше штук всяких... Но пока и так пойдёт.

СМД компоненты:

Резистор на 10к (1002, разм. 1206) для подтяжки reset и кнопок к VCC - 5шт.

Конденсатор 0,1мкф (разм.1206) на кнопки и по питанию - 5шт.

Конденсатор 1мкф (разм.1206) по питанию - 1шт.

Конденсатор 33пф (разм.0603) на кнопки и по питанию - 2шт.

Остальное всё можно легко посчитать по фотке, там в основном штыри.

Если будут вопросы - пишите.
