Мониторинг воды на расстоянии. PH/TDS/EC/T/V
Продолжаю делиться результатами выполнения "заказов за еду". Сегодня будет небольшой рассказ про устройство, позволяющее осуществлять мониторинг воды через интернет на ESP8266/ESP32.
Нам нужны три характеристики. EC (электропроводность), PH (кислотность) и объем оставшейся воды в баке. Спросите, а зачем на фото NTC термистор? Дело в том, что электропроводность зависит от температуры. А если знаем EC, можем посчитать TDS (узнаем, примерно, сколько примесей в воде). Чтобы измерить объем, решил использовать ультразвуковой датчик расстояния (на фото - модуль с двумя глазами). С помощью него, можно узнать расстояние до воды и соответственно высоту водяного столба. Если бочка правильной формы, можно запросто посчитать объем оставшейся воды. Последним идет одинокий резистор 10кОм. Он используется в качестве второго резистора для делителя напряжения. Первый - термистор. На фото нет электродов датчиков, они отдыхали в стакане с водой.
Изначально, задача крайне простая. Собрать на проводах макет, который будет выполнять описанную выше задачу и выдавать информацию куда нибудь в интернет. А я как всегда навесил на себя доп. задачу и захотел изготовить плату (удобно, когда материалы безлимит).
За 20 минут развел. Да, да, именно развел. Я развожу их, если вам не нравится разводить, можете трассировать.
По сути - макет. Из мелочи, тот самый резистор на 10к. Отрезал кусок стеклотекстолита и зачистил наждачкой.
Распечатал на журнальной бумаге схему и посредством ЛУТ перенес на заготовку.
После удаления лишней бумаги. На фото виден один косяк. Исправил и опустил в горячий водный раствор персульфата аммония.
Видно как незащищенная медь исчезает (похоже на магию). Через 15 минут достал плату и промыл в проточной воде с мылом.
Остатки тонера очистил ацетоном.
Красота? Залудил и просверлил отверстия.
Припаял детали.
Два разъема для подключения термистора и датчика расстояния. Проверил, все работает.
В данный момент на ПК выглядит так. Узнали сервис? Объем пока не считает, но показывает расстояние до воды или другого препятствия. В моем случае до потолка. Такой интерфейс на телефоне в приложении.

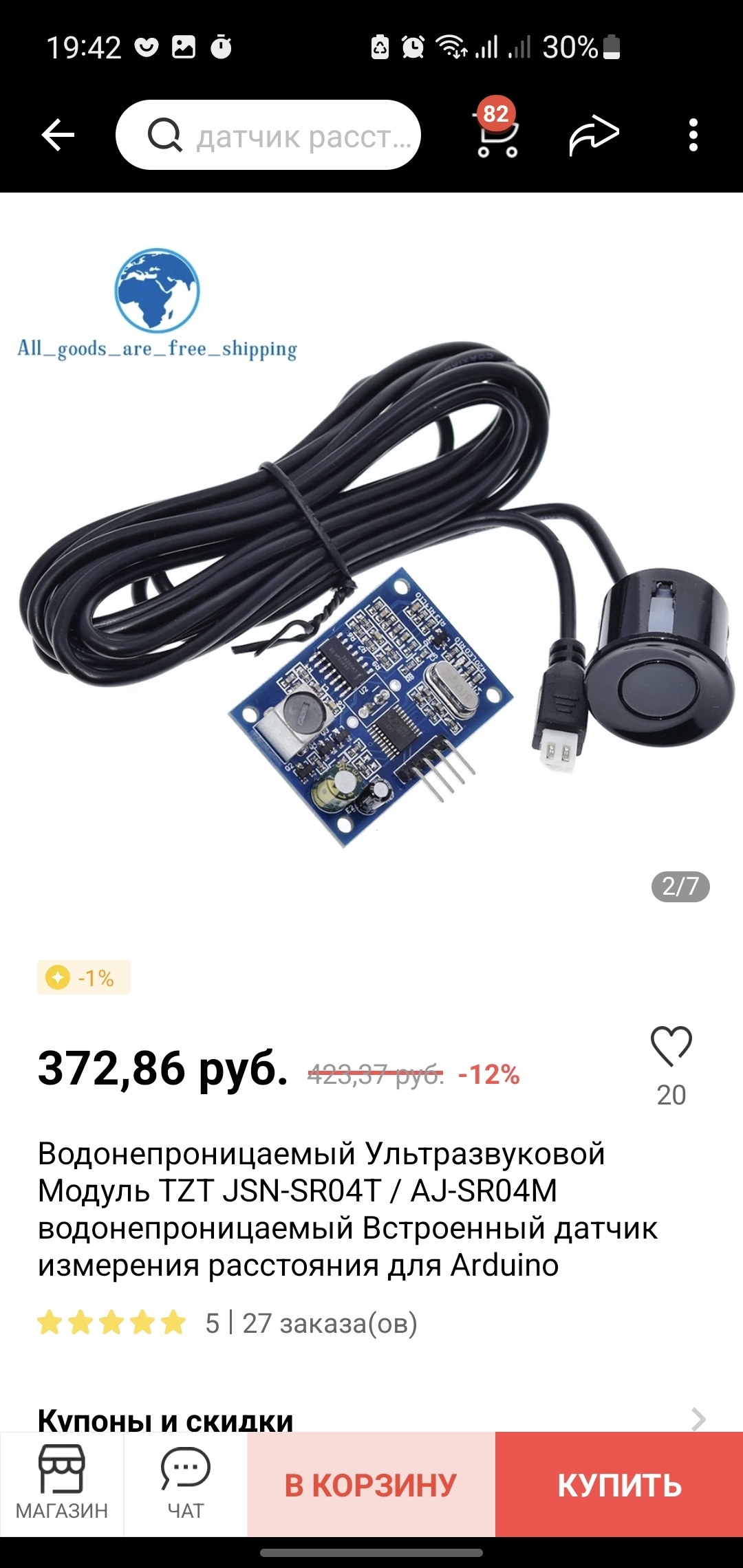

Не прибыльная, но интересная работа. Продолжаю осваивать ESP в частности и умный дом в целом. К сожалению, победить сторожевую собаку так и не смог. Может получится в будущем. И в качестве датчиков, возможно нужны более серьезные и надежные варианты на rs485. Думаю имеет смысл заменить датчик расстояния на датчик давления. Добавить реле и поочередно измерять EC и PH (могут влиять друг на друга). Плата сегодня уезжает в Украину. Почта России везет через другие страны?
Если что, контакт есть в профиле. Общение в комментариях.
