Мое увлечение 18.Опять полочки2

Давно хотел сделать полукруглые полки, как на фото ниже (фото из интернета).

Недавно одна из подруг жены как раз захотела именно такие полки. Связались, обговорили пожелания по размерам и прочие тонкости.

У меня всё, как обычно, начинается с корявых "рисунков", которые я гордо кличу чертежами.

В этот раз, чтобы не ошибиться при распиле, решил начать с картонного макета. Детали у меня вышли 3х размеров.

Собираем, примеряем, подрезаем.

Полки делал из соснового мебельного щита. Размещаем макет на щите, размечаем, выпиливаем.

После собирал элементы по несколько штук и шлифовал до одинаковой формы.

Ну и вот что получилось. Красить хозяйка будет сама, т.к. цвет ещё не выбрала, да и у меня выходные кончились и свободное время вместе с ними.

Рукодельники

61.5K поста60.6K подписчиков

Правила сообщества

В сообществе запрещена торговля, обсуждение цен, ссылки на страницы с продажами, контакты автора в комментариях. Обязательна информация о материалах и инструментах в текстовом виде.

0. Соблюдайте основные правила Пикабу.


1. Будьте вежливы, старайтесь писать грамотно.


2. В публикациях используйте четкие и красивые фотографии.


3. Автор поста с тегом [моё] может оставить ссылку на свой профиль, группу или канал на других источниках, при условии, что ссылки (активные и не активные) не ведут на прямые продажи. Допускается не больше четырёх ссылок и только в конце поста (п. 8.5 основных правил).


Запрещены:

-ссылки рекламного характера/спам;

-ссылки, ведущие на магазины с указанием стоимости товара/услуги;

-ссылки, ведущие на призывы, покупки, продажи, подписки, репосты, голосование и тому подобное.

(нарушение основных правил сайта, п.8.1 и п. 8.2).

При переходе по ссылке запрещено наличие активных (кликабельных) ссылок, ведущих на вышеперечисленное в п.3, содержание таких ключевых слов как «товар», «услуга», «купить», «продам», «в наличии», «под заказ» и т.п.


3.1 Размещение контактов автора (самим автором или другими пользователями) в комментариях запрещено и подлежит удалению (п. 9.1 и 9.3 основных правил).


4. Обязательным для авторов является наличие технических характеристик изделия в публикациях (материалы, техники, авторские приемы, размеры, времязатраты и прочее) в текстовом виде.

Также помечайте свою работу тегом «Рукоделие с процессом» или «Рукоделие без процесса».


5. Пост-видео, пост-фото без текстового описания переносится в общую ленту. Даже если в видео показан подробный процесс изготовления, делайте краткое описание для тех, у кого нет возможности/желания смотреть видео.

Администрация оставляет за собой право решать, насколько описание соответствует п. 5.


6. Посты с нарушениями без предупреждения переносятся в общую ленту.

За неоднократные нарушения автор получает бан.

Автор может размещать новую публикацию в сообществе, не допуская полученных ранее замечаний.

Вы смотрите срез комментариев. Показать все
1049
Автор поста оценил этот комментарий

Делал такую же полку. Тоже из щита. Для того,что бы полка выглядела как сегмент сферы, надо снимать углы на передней стороне полок. Чертежей качественных в интернете нет. Пришлось считать самому. Углы делал кромочным фрезером макита пальчиковой фрезой ,штатной приспособой для работы по углом. Для страждущих выкладаваю чертеж.

Иллюстрация к комментарию
раскрыть ветку (103)
347
Автор поста оценил этот комментарий
Всего то делов, нужно найти токарный станок для деталей в полтора метра в диаметре. Да на нем и закруглить))
раскрыть ветку (21)
387
Автор поста оценил этот комментарий
В заднем кармане джинс обычно ношу его.
раскрыть ветку (8)
48
DELETED
Автор поста оценил этот комментарий
А если вдруг сядешь на него, уж лучше в кармане куртки!
раскрыть ветку (3)
20
Автор поста оценил этот комментарий
Ну подумаешь, попу случайно закруглит себе, так она и так круглая!
раскрыть ветку (2)
1
DELETED
Автор поста оценил этот комментарий

Откуда ты знаешь, что у него попа круглая?

Иллюстрация к комментарию
раскрыть ветку (1)
3
Автор поста оценил этот комментарий

Так у него же токарник в заднем кармане, не один раз садился уже наверняка.

40
Автор поста оценил этот комментарий
Из заднего кармана могут украсть. Для токарных станков специально придумали небольшой внутренний кармашек внутри переднего правого кармана.
раскрыть ветку (1)
13
Автор поста оценил этот комментарий
А я просто на ключи прицепил вместо брелока
5
Автор поста оценил этот комментарий
Чак? Не признал! Давно на мебель перешёл?)))
1
Автор поста оценил этот комментарий
А шо так? Я его держу в кармане для презиков. А то сзади выпадает постоянно
11
Автор поста оценил этот комментарий
Карусельный
3
Автор поста оценил этот комментарий
Токарно-лобовой, токарно-карусельный
2
Автор поста оценил этот комментарий
ДИП-500
1
Автор поста оценил этот комментарий
Фрезер таки ручной и очень компактный)
0
Автор поста оценил этот комментарий
Из баодуба зафрезерить
0
Автор поста оценил этот комментарий
Так на лазер отдать можно, там фанеру на ура режут
раскрыть ветку (1)
2
Автор поста оценил этот комментарий
С руками вместе
0
Автор поста оценил этот комментарий
Обычным ручным фрезером делается. Как станок?
DELETED
Автор поста оценил этот комментарий
Не токарный а карусельный
раскрыть ветку (3)
12
Автор поста оценил этот комментарий
В принципе карусель во дворе найти, да мопед к нему ведущем колесом.
раскрыть ветку (2)
5
Автор поста оценил этот комментарий
О, вы из Индии
раскрыть ветку (1)
1
Автор поста оценил этот комментарий
Из Германии же
27
Автор поста оценил этот комментарий

Огромное спасибо, сама загорелась такой полочкой) а тут ещё ваш коммент с чертежом!

раскрыть ветку (19)
40
Автор поста оценил этот комментарий

Бедный муж.

раскрыть ветку (18)
28
Автор поста оценил этот комментарий

Нет мужа, я сама буду делать)

раскрыть ветку (17)
23
Автор поста оценил этот комментарий

Бедная вы

раскрыть ветку (7)
29
Автор поста оценил этот комментарий

Зато счастливая, чё хочу то и делаю, никого пилить не надо)))

раскрыть ветку (6)
11
Автор поста оценил этот комментарий

Зато самой полочки пилить)

раскрыть ветку (5)
24
Автор поста оценил этот комментарий

Ну это быстрее чем мужа)

раскрыть ветку (4)
9
Автор поста оценил этот комментарий

Всё, сударыня, умываю руки. Вы меня победили.

раскрыть ветку (3)
8
Автор поста оценил этот комментарий

Вам спасибо, развеселили :D

раскрыть ветку (2)
8
Автор поста оценил этот комментарий

Бааатюшки... Вы там дом поставили, что это я тут за полочки переживаю))

раскрыть ветку (1)
2
Автор поста оценил этот комментарий

Я щас заинтригован. Вы понимаете что вы сейчас написали? Я то долго и глубоко женат. Но если бы был холостым то меня не остановили бы ни расстояния, ни прицепчики.

раскрыть ветку (8)
21
Автор поста оценил этот комментарий

Я дом сама построила, полочку сделать для меня фигня вопрос))) Ща только комнату на втором этаже доделаю и примусь за полочку)

ещё комментарии
80
Автор поста оценил этот комментарий

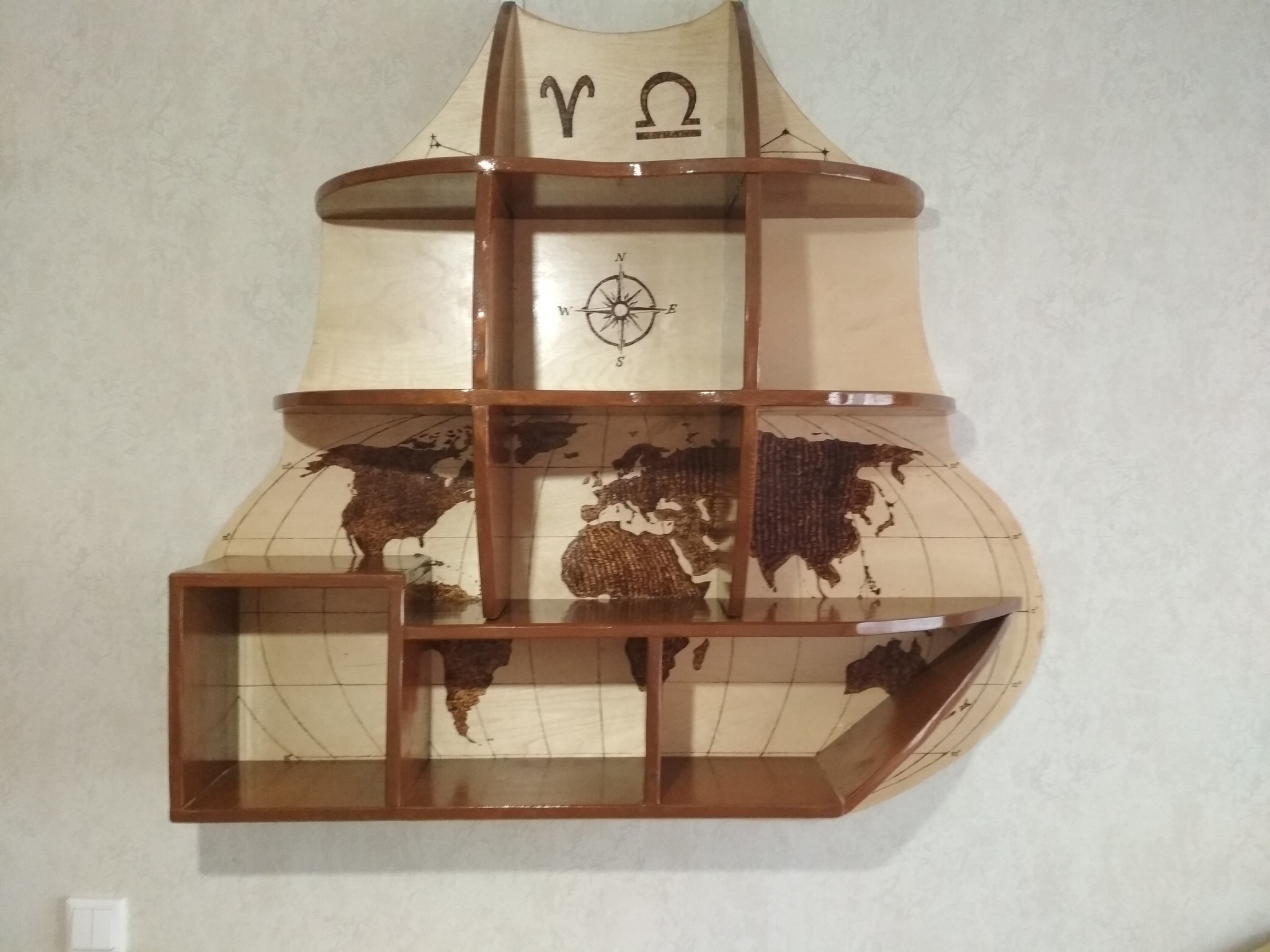

Я корабль пилил, тож месяц ебся
Иллюстрация к комментарию
раскрыть ветку (7)
142
Автор поста оценил этот комментарий
Если бы ты не сказал что это корабль, то я бы и не узнал 😁
раскрыть ветку (6)
18
Автор поста оценил этот комментарий
Просто он козерог)
раскрыть ветку (2)
11
Автор поста оценил этот комментарий
Или весы
5
Автор поста оценил этот комментарий
Овен же
0
Автор поста оценил этот комментарий
Простите рукожопа) мой первый мебельнощитовой опыт)
раскрыть ветку (2)
7
Автор поста оценил этот комментарий
Не, выглядит норм. Просто форма не угадывается
раскрыть ветку (1)
1
Автор поста оценил этот комментарий
Горизонтальные полки жопообразной формы типа свергнутые паруса, а мандаринодольковые вертикальные это мачты. Это такой предмет где я хотел попробовать сочитания разных узлов
44
Автор поста оценил этот комментарий

Дада, пришел сказать что чертеж был явно на глаз, нужен срез сферы ) а тут уже все посчитали

раскрыть ветку (1)
0
Автор поста оценил этот комментарий

из-за этого полочка автора смотрится как рукожопство  чем-то напоминающее оригинал
в оригинале 3 длинных полки  одна из которых шире остальных и 2 маленьких в каждую сторону на сгон
и нет этого  дегенератского квадратного угла который врезвтся в полусферу с четырех сторон на 1-30, на 4-30 и тд

42
Автор поста оценил этот комментарий

У тебя более красивая, продуманная форма. Я сразу обратил внимание что у ТСа хрень получилась. Весь шик в том что полка должна быть частью сферы. А у автора углы от балбы сделаны.

раскрыть ветку (7)
32
DELETED
Автор поста оценил этот комментарий
ТС руководствовалс глядя на приложенное фото из интернета, приглядитесь. Комментатор, кроме чертежа ничего не выложил. Ну и старый добрый "критикуй - предлагай".
раскрыть ветку (6)
6
Автор поста оценил этот комментарий
И как он руководствовался? На фото из интернета по семь деталей в вертикали и горизонтали, а у ТС по пять. И в результате не сфера получилась, а крест! :-) Осталось повесить ближе в угол и заставить иконками!
раскрыть ветку (1)
1
Автор поста оценил этот комментарий

Я думаю у ТС получилось так из за заданых размеров, маленькая полка получилась бы в глубину

2
Автор поста оценил этот комментарий

И что? Он не увидел фрагмент сферы? Тут вон уже были пара картинок полок которые приплющенные. Выглядит ужасно. А автор ведь даже на картоне шаблон делал. Ведь проже простого тупо нарисовать сектор радиусом метра 4. Карандаш на верёвке длинной 4 метра. Математику вспомнить. Ну я бы за час с шаблонами и расчётами справился бы.

раскрыть ветку (3)
5
Автор поста оценил этот комментарий
Дерзайте уважаемый, ждём ваше изделие.
раскрыть ветку (2)
0
DELETED
Автор поста оценил этот комментарий

Дада, только курица может оценить свежесть яйца и только повар вкус еды. Всё именно так. Спердобитец вы наш. Тебе указали на недостатки, которые видно даже непрофессионалу.

раскрыть ветку (1)
Автор поста оценил этот комментарий
Читай внимательно, Барсук написал, что за час справился бы. Значит имеет возможность сделать лучше меня.
20
Автор поста оценил этот комментарий
+. Фото из поста выглядит как ожидание-реальность
10
Автор поста оценил этот комментарий
Я сохранил, завтра в кореле выложу
раскрыть ветку (4)
8
Автор поста оценил этот комментарий
Ты потрясающий.jpg
0
DELETED
Автор поста оценил этот комментарий

И где?

0
Автор поста оценил этот комментарий
Тоже в очереди посижу
раскрыть ветку (1)
0
Автор поста оценил этот комментарий

За Вами буду)

2
DELETED
Автор поста оценил этот комментарий
Я б, наверное, шлифмашинкой дерзнул круглить, предварительно выставив ограничители по закруглениям (горизонталь/вертикаль)
2
DELETED
Автор поста оценил этот комментарий
А фото? Или уже нет изделия
3
Автор поста оценил этот комментарий

почему вместо хотя бы скриншота - фото экрана?

раскрыть ветку (1)
7
Автор поста оценил этот комментарий

Может быть нет доступа к ВК с рабочего компьютера

1
Автор поста оценил этот комментарий
А ещё можно фрезернуть фрезером на привязи с заданным радиусом большую полку, а по её половине сделать направляющую для фрезера, с креплением на вершине большой полки, сами доски напилить грубо в +, собрать конструкцию и фрезером снять лишнее, катая от полюса по меридианам. А направляющая останется для будущих заказов.
раскрыть ветку (8)
21
Автор поста оценил этот комментарий
А если привязь растянется/лопнет?

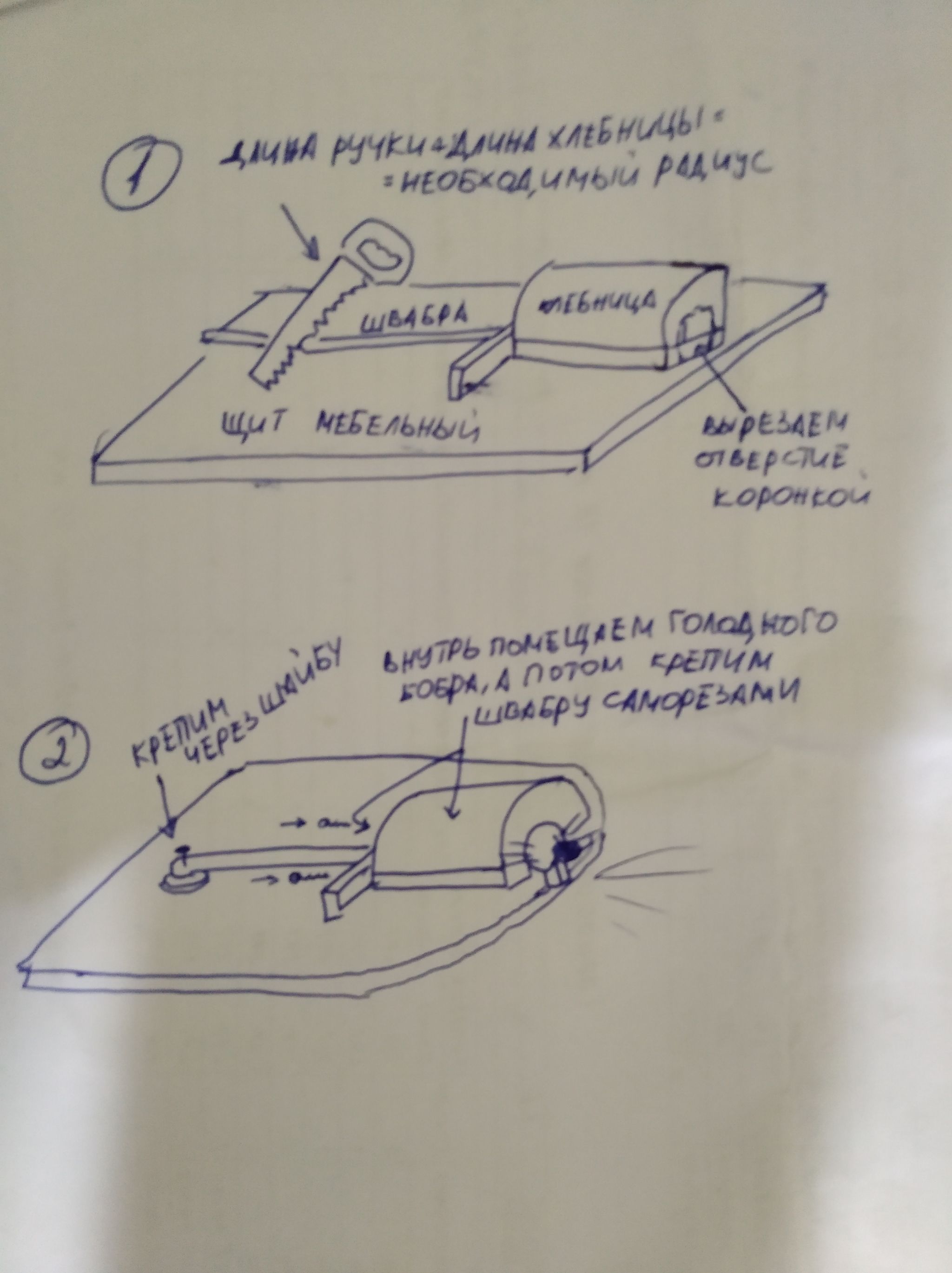

Я тут более простой вариант накидал:
