"Мастерство" и наглость. Король бензоколонки. Iphone 13 pro⁠⁠

Добрый.
Есть у меня один хитрый сервис, который пытается старые телефоны тащить ко мне по аутсорсингу, а новые и дорогие другим, ибо в другом месте дорогие телефоны за копейки делают.
С недавнего времени меня немножко поднастоебенило чинить его трупы со словами:
- Сань, вот телефон не включается, что может быть и сколько денег.
или
- Ну ты посмотри, потом скажешь че там. Только побыстрее.
И всё в этом духе. Короч начал наседать.
Недавно меня бомбануло из за работы (ну я чуть ли не закрываться хотел) и теперь от сервисов беру телефоны только с условием:
Если очевидное или говоришь что неисправно, то я делаю по сервисной цене, а если потребуется диагностика - прайс по клиентской цене.
Хорош.
Вот вчера звонит:
- 13 pro. Там 100% нанд заменить, так как не прошивается. Телефон после воды. Был в сервисе, но не сделали. Глянешь?
Ну ок чо.
Тем более это первый дорогой телефон из его сервиса и вот прям очень захотелось посмотреть, что же там ему нагородили, что от воды сдох нанд)
Привозит

Пффф)
Диагностика как обычно божетсвенна xD
ТРУП. ЗАЛИТА НАНД И ПРОЦ.

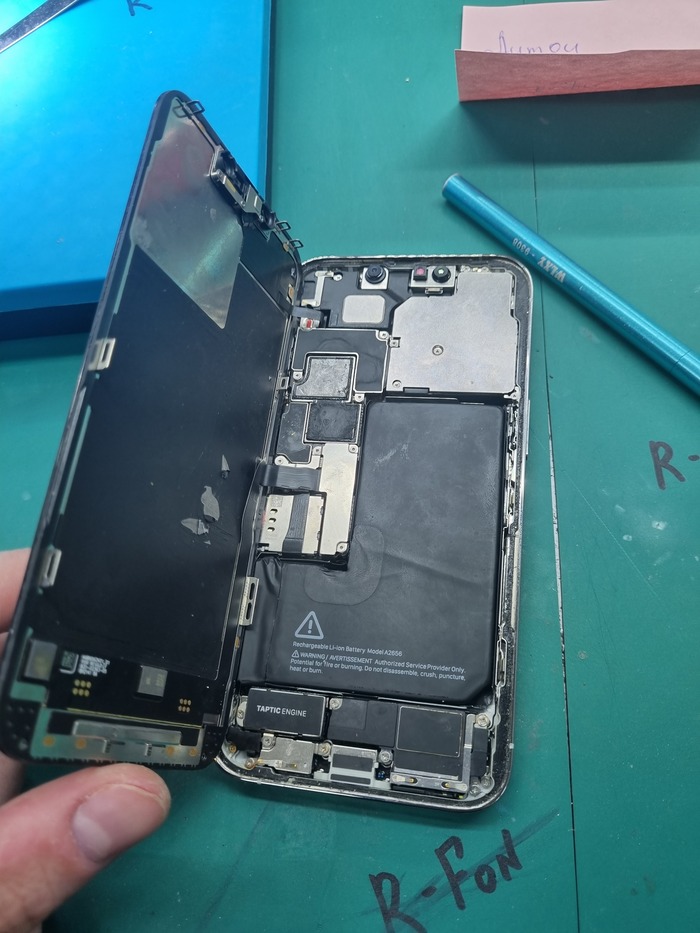

Хорошо. Открываю

Уххх. Из телефона раздался запах бензина или солярки, что уже насторожило.
Первым после затопления страдает фейс, верхний шлейф и в некоторых случаях может выбивать линию питания датчика приближения, унося за собой контроллер питания.
Короч первый способ по опыту - отстегнуть верхний шлейф и вывести телефон из аварийного режима.

Телефон подавал признаки жизни только при подключённой зарядке, значит подключаю телефон к блоку питания и пробую включать

Если присмотреться, то можно увидеть изображение.
Ой, а что это? Оказалось не чип памяти? Ай ай ай. Ошибка в диагностике, ну как обычно, что ещё с совка можно ожидать.
В общем теперь я могу согласовать ценник с "сервисом".
Итак.
Имею следущее:
1. Неисправен датчик приближения
2. Нет полноценной подсветки из за сгнившего коннектора верхнего шлейфа и из за этого телефон не видит датчик освещения, а без датчика не будет подсветки и true tone.
3. Есть паразитное потребление в выключенном состоянии 40мА, из за чего аккум ушёл в защиту и телефон не включался без провода.
Стоимость восстановления согласовал 13 тысяч рублей.

Так, если с первыми двумя пунктами очевидно, то третий требует некоторых навыков и оборудования.

Вот "дохлая" мать

По ней видно, что её жарили и купали в бензине. А мож просто купали и поджигали. Видимо влагу выгоняли xD

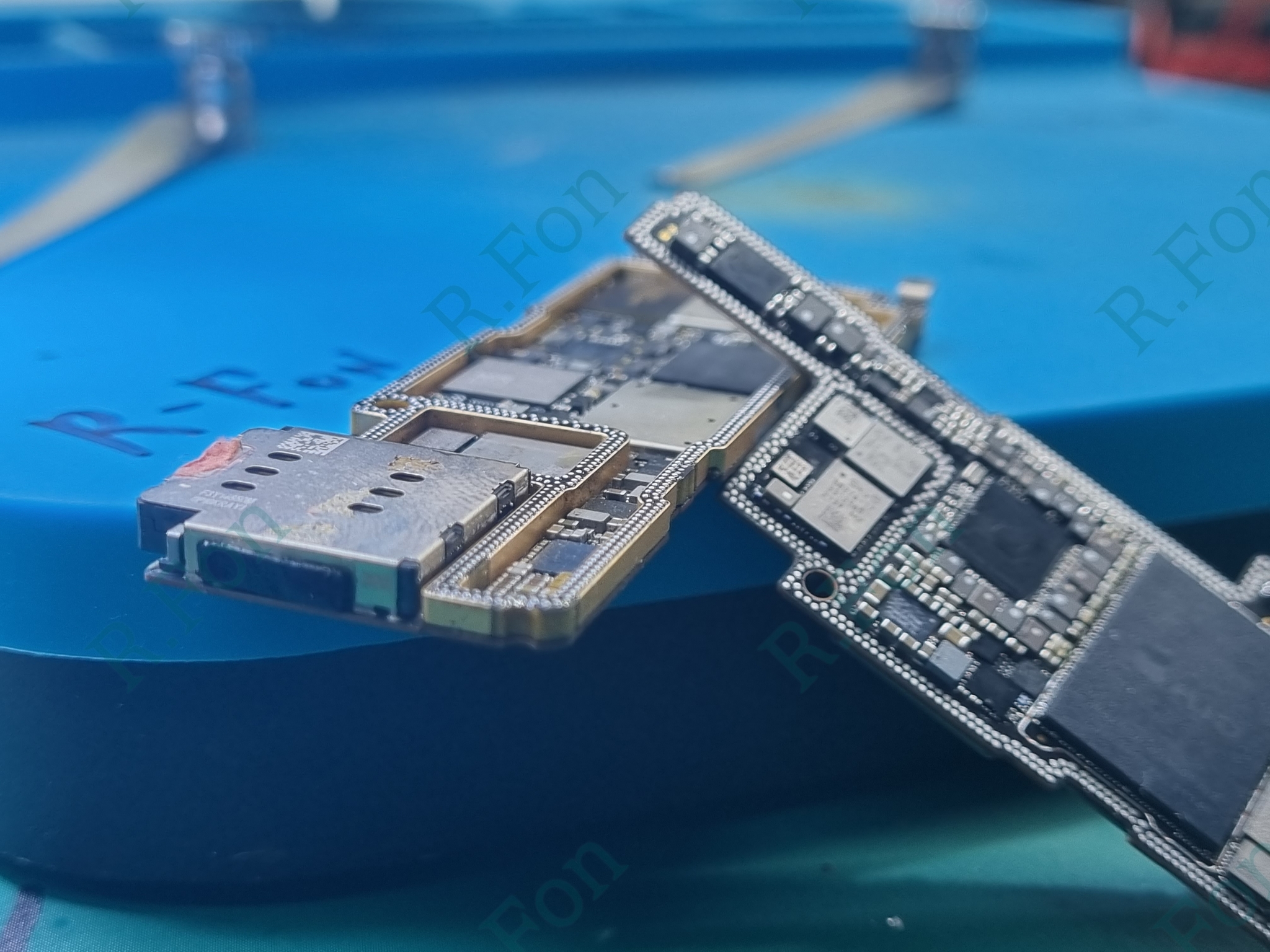

Думать особо не надо, кидаю двухэтажную доску на подогрев и разделяю платы

Сразу кинулось в окуляры следущее

Это главный усилитель частот AVAGO. При его неисправности не будет большинства диапазонов сетей. Симку видит, а сеть не находит (не стоит брать это как за основную диагностику, ибо причин можеты быть много и виноват может быть не всегда именно этот усилок).
Это надо исправлять сразу.
Тупая замена на другую с донора + чистка.
На старой подгнил один контакт питания чипа и рисковать не стал.

С нижней частью я закончил.
Теперь верх

Вот тут то и есть основная поломка в виде поджора аккумулятора в выключенном состоянии

Взорванный конденсатор по основной линии питания. Он уже не проводник, так как разрушен, но чутка протекал на 40мА.
Тут тоже просто.
Отломил и почистил. Ставить обратно не стал, так как сгорели дорожки под ним, да и он дублирующий, коих на линии штук 30. От одного не убудет)

Щас понабегут и скажут, что за такие деньги надо по любому их ставить.
Хотя нет. Брехня. Я их за кадром установил, забыл сфоткать xD
Далее реболлинг межплатной рамы на свинецсодержащий припой 138°С

Красивая карточка с предфинальной запайкой и далее проверкой

Пока на этом конце стола спаиваются и остывают платы, на другом приступаю к работе по восстановлению шлейфа, ибо смысл запускать телефон, если без этого шлейфа не будет подсветки

Если приблизить эту карточку, то можно заметить следы водички - корозия.

Отпаиваю, убираю окислы и запаиваю на место. Тут всё просто.

Далее на очереди коннектор, его тоже немножко пожевало

Отгнили как раз таки линии питания датчика освещения.
Это нужно немедленно восстановить

Готов)

Теперь момент икс.
Телефон так и не включился xD

Да ладно, включился, правда только от блока питания. А причина была в дохлом аккумуляторе, который был в защите.
На банке было 3.7в, а вот после контроллера уже никого.
Оно и понятно)

Сгнило и точка xD
Этот аккум копия и смысла в его реанимации я не видел, но всё же попробую спасти.
Отгнил один из резисторов

Пропаял и вот телефон включился

Всё работает, кроме face id и не заряжается.
Штош.
Так как последний аккум я уже установил и курьера от поставщика оригинального 100% аккума уже не было, то решил поставить от 13 micro

Но это только для проверки, что он заряжается и только. Обратно засуну старый копию и пусть сервис сам разбирается с этим (на старом затопленном аккуме телефон работает, показывает заряд 0 и не заряжается. Зарядил его на 1% что бы показать сервису, что телефон включается, остальное не моя забота).
Face id сервис делать не стал, решил за клиента, что ему это не нужно. Ну как знает.

Чищу и собираю по максимально эстетичному, ибо я так люблю)
Проклейку и аккум, а так же чистку от пыли окошек камер пусть занимается сервис, хотя...
С таким подходом, он закинет любой полудохлый аккум и отдаст так как есть.
Но это не мои заботы. Я свою работу выполнил.

Теперь я попробую восстановить хронологию поломки и как это примерно происходило.
1. Телефон искупали. Это следует из того, какие повреждения были внутри платы, куда от пары капель ничего не попадёт, а значит воды было много.
Видимо это из за того, что изначально меняли аккумулятор (кстати с ошибкой и без отображения ёмкости. Я так не делаю и делаю с перепайкой контроллера и обнулением циклов через китайскую плату, которая навсегда остаётся в телефоне).
Человек думал, что заявленая влагозащита действует. Но как бы не так. Даже если аккум и не меняли, через полгода эксплуатации начинает высыхать проклейки и отходить пластиковая рамка дисплея и превед вада)
2. Телефон начал перезагружаться из за того, что вода попала на датчик приближения, а потом завис на логотипе. Клиент несёт в сервис.
3. По пути отгнивает разъём верхнего шлейфа и телефон теряет подсветку.
(В этом случае будет пару секунд яблоко на полной яркости, а потом при начальной инициализации системы оно тускнеет до минимума и кажется, что яблоко беспорядочно загорается и гаснет.
4. Умный "мастер" видит что телефон на яблоке и начинает его прошивать получая ошибку инициализации памяти (ошибку 4013), так как есть проблема на цифровых линиях верхнего шлейфа и система самодиагностики не даёт контроллеру питания полноценно раздать напряжения.
Если всё в телефоне исправно, то напруги памяти поднимаются в самый последний момент, когда идёт переход от самодиагностики и завершение работы запуска микропрограммы процессора, передавая команды на одновременный запуск чипа памяти, путём отдачи комманды дать напряжение контроллеру питания и инициализации оперативной памяти, что бы из чипа памяти началась загрузка данных.
Но. Ошибка же 4013 или по айтюновски ошибка 9, что в интернатах пишут о чипе памяти. Ну вот все и потянули эту дешёвую некомпетентную инфу. И мастера, и клиенты.
А на самом деле ошибка 9 или 4013 - общий дисконнект процессора с компьютером. Не завершена самодиагностика и проц просто уходит в бесконечный цикл опроса оборудования, не позволяя, вернее не доходя до запуска части микропрограммы контроллера usb craken.
Можете это сами увидеть.
Выключаете телефон и подключаете его к компу. Пройдёт много времени, прежде чем Вы увидите подключение, а через секунду будет запуск телефона на рабочий стол с Вашим забытым код паролем xD
5. Мастер гордо диагностирует NAND (чип памяти) и отправляет в сервис, где ему делают ремонты по дешёвке.
6. Там отмывают плату бензином и греют, что бы убрать влагу, а вот про верхний шлейф они забыли. Или не знали.
7. Телефон приходит ко мне и вердиктом труп. Ну сами на первой фотке видели.
8. Мастер ахреневает от озвученной цены, но соглашается и делает наценку для клиента на 5 тысяч дороже.
9. Я делаю как нужно, он мне не верит. Кидаю ему фотокарточки.
10. И наверное самое наглое с его стороны:
Ну ты это, нарисуй квитанцию на 5 тысяч дороже, что бы было 18к в чеке.
А знаете что это значит?
Это значит, что посредник снимает с себя ответственность за ремонт этого телефона, при этом беря деньги за услугу. Соберёт его как попало с говно аккумом или что то повредит, а потом чуть что, то отправит клиента ко мне с квитанцией 18к и ипись как хочешь. Либо клиент сразу пойдёт по адресу из квитка и будет говорить о некачественных расходниках.

А оно мне надо?

Грю сделаю тебе квитанцию, сумму ты заплатишь как клиент и мне нужен его номер телефона для связи и согласования дальнейшего ремонта по замене аккума и ремонта фейса. А вдруг захочет всё по красивому сделать. Я то не знаю об этом, да и клиенту нужно знать, какие недочёты есть в телефоне. Ну и соберу его как нужно, с чисткой и проклейками. Всё как я люблю по педантичному.
Отказался.
Хм, мож я сильно нагло ответил?
Не знаю.
Знаю только одно.
На аутсорсинге на мне и моём опыте ни один сервис не сможет заработать денег больше чем я.
Ну и что утопленных телефонов у меня будет ещё много Xd

Топите ещё.

Задать вопросы по ошибке 4013 можно мне в телегу, а так же в инсту или почту контакты которой можно найти по моему нику в яндексе.
Либо зовите меня тут по призыву @R.Fon

Увидимся.
