Macbook Pro m2 pro a2779. SSD UPGRADE TO 2TB⁠⁠

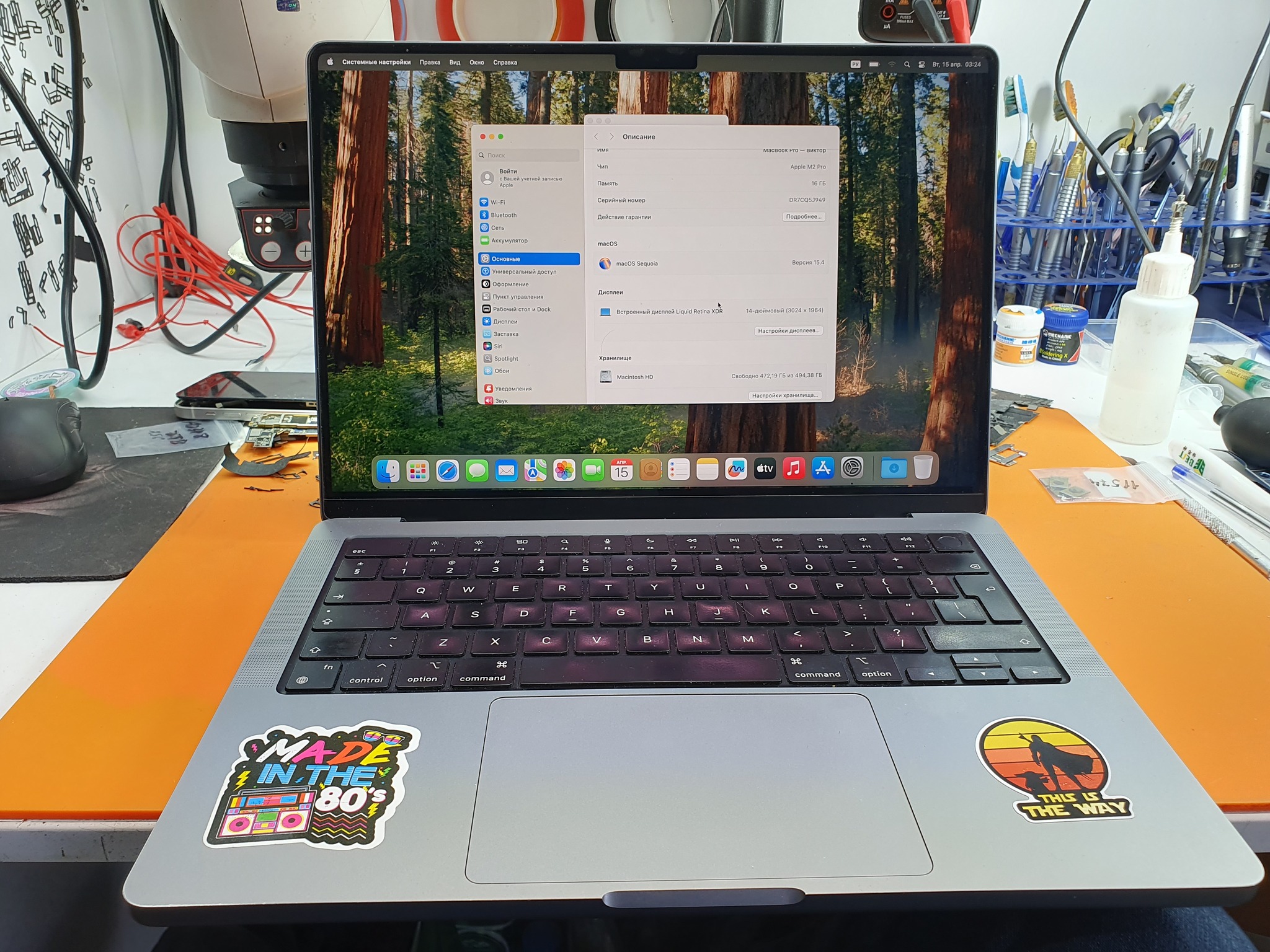

Сегодня под апгрейд попал среднебюджетный ноут от яблочной фермы:

Конкретно эта модель - Macbook pro с чипом m2 pro (10 ядер: 6 хороших и 4 пойдут).

Есть ещё такая же модификация с 12 ядрами, но ввиду разрыва в стоимости и незначительной производительности её особо то и не хотели.

Вот как покупаются яблочные ноуты?

Проц норм, озу есть, а хранилища хватит и 512gb)

На мак. В 2025. 512 xD

И когда возникает вопрос нехватки хранилища, начинают шерстить яндекс в поисках решений и натыкаются на этот пост.

Как многие не знают - яблочная компания в своих ноутбуках уже давно отказалась от съёмных накопителей в пользу быстродействия ноута, ведь дополнительное соединение как бы там ни было, но немного режет чтение/запись, а тут у нас 2025 век - век цифорок. Чем больше - тем хорошо)

Ну и получился хороший маркетинговый ход, ведь продать один и тот же ноут с памятью в два, четыре, восемь раз больше, можно в разы дороже, чем юсер пойдёт, купит какой нить Evo от Samsung и вставит в это яблоко, а если ноут уже куплен и места не хватает - подписка icloud облака к Вашим услугам)

Тройной профит)

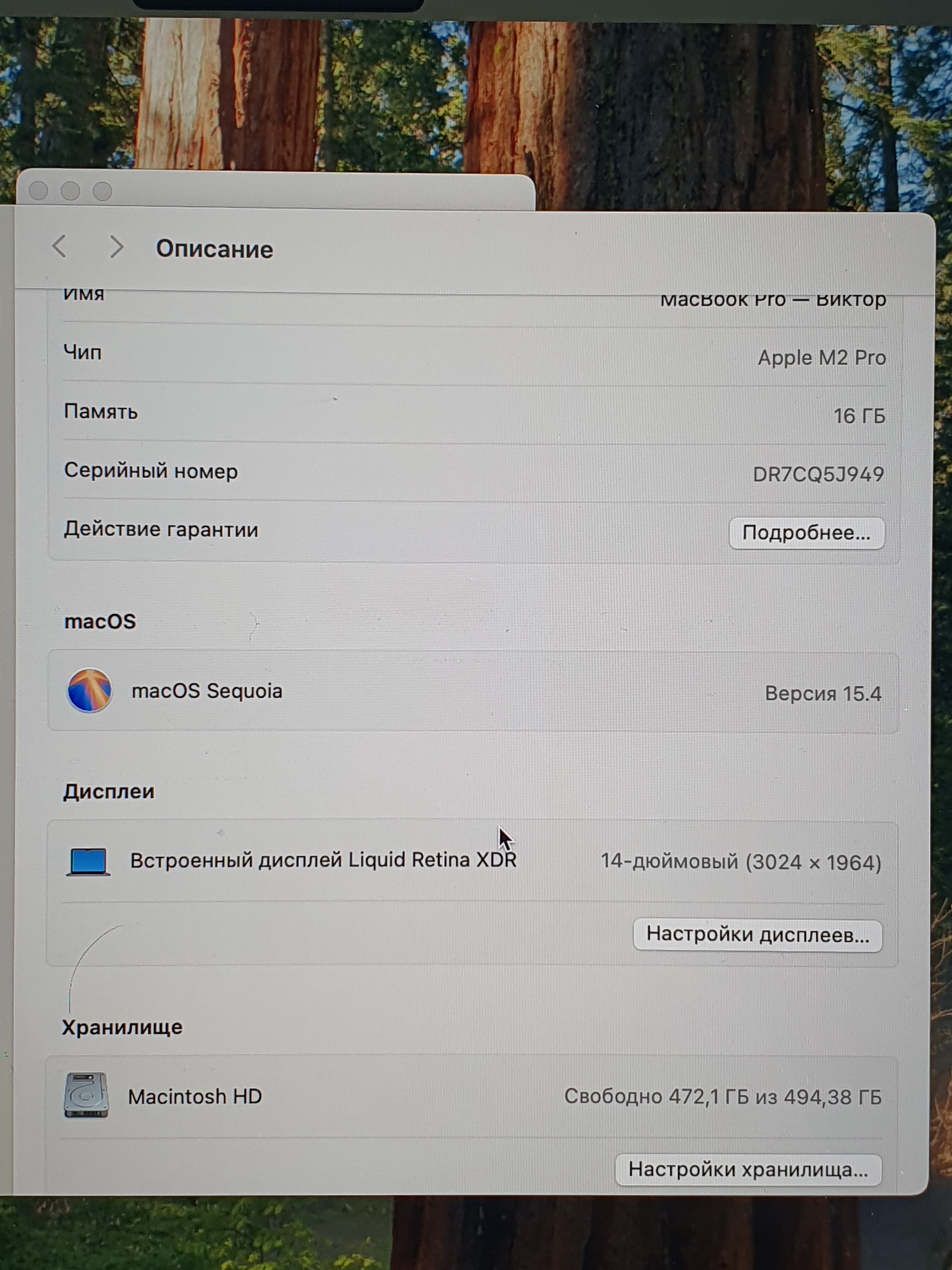

Спеки сейчас такие:

500гб. Маловато будет.

На самом деле клиенту хотелось бы больше, желательно 4TB, но стоимость апгрейда между 2tb и 4tb довольно существенна - в 2 раза, поэтому 2tb это база как по стоимости апгрейда, так и по наличию места.

Итак:

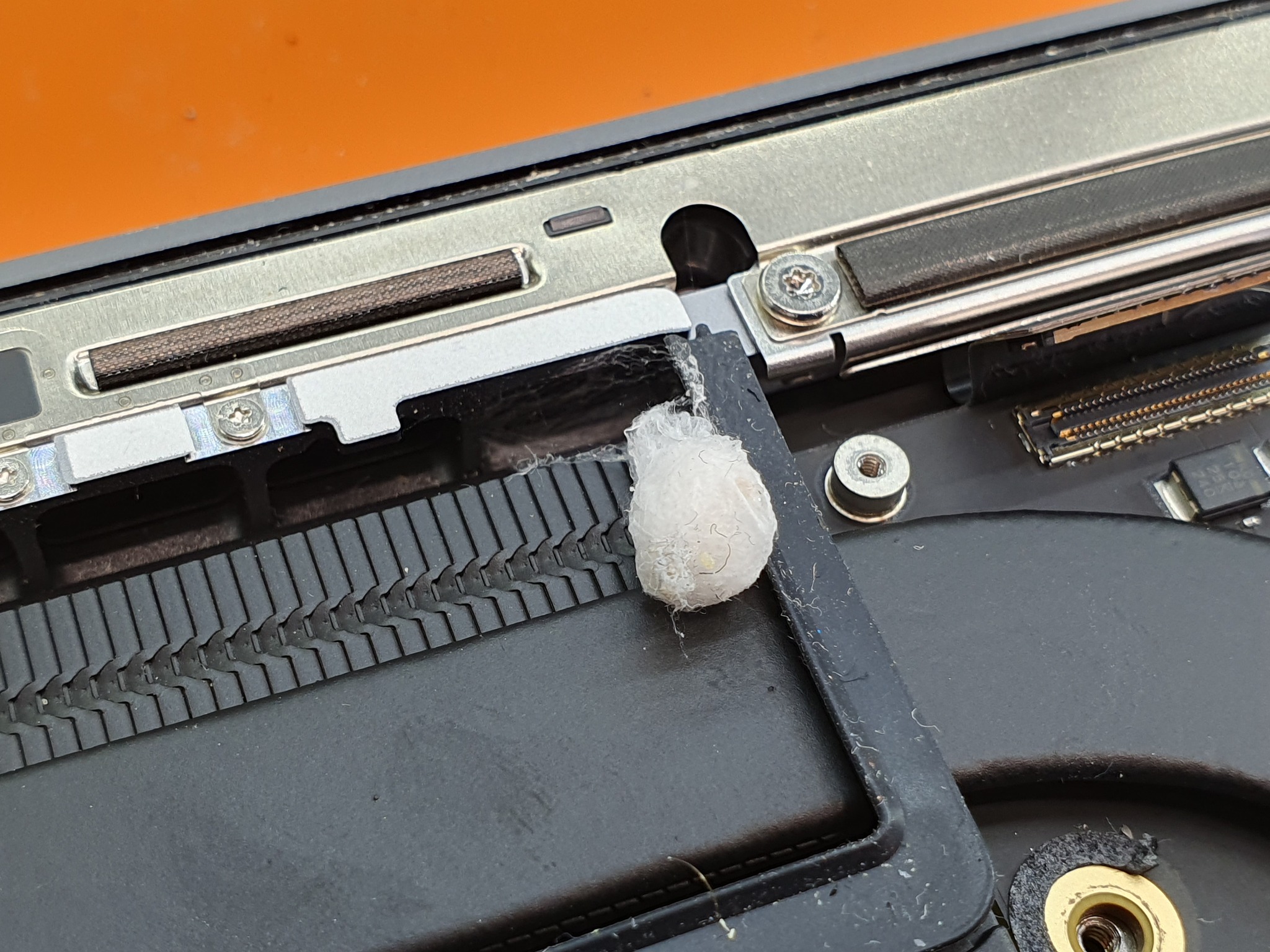

На карточке сверху в верхнем углу, левый радиатор, можно заметить дополнительную субстанцию, которая никак не задокументирована в базе эпол:

Домик паука)

Не ну а чо? Тишина, тепло, хорошо, ветерок от кондиционера иногда включается. Шикарное место.

Паук значит к деньгам) Моим деньгам xD

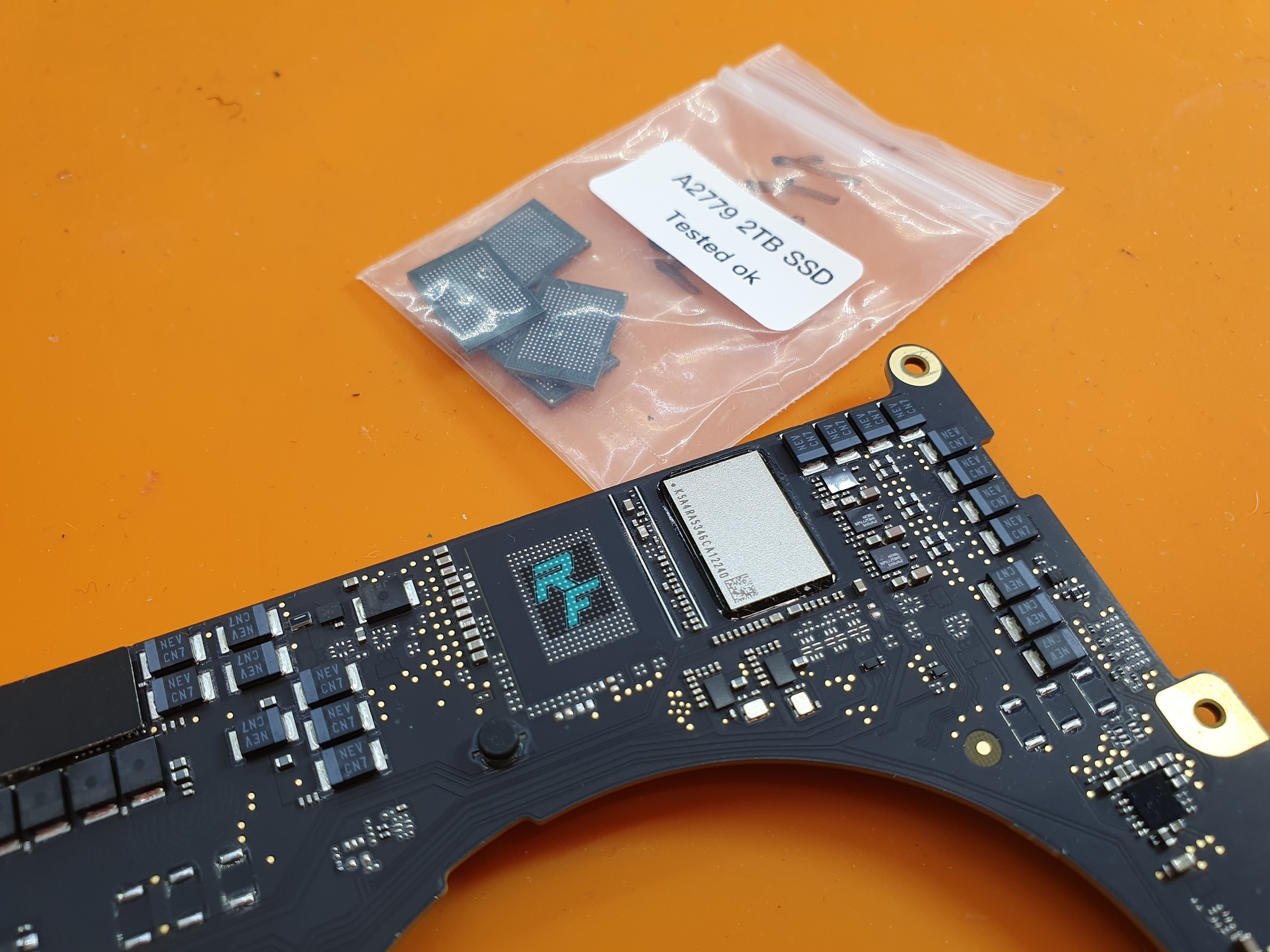

Так же можно заметить в свободном доступе 3 пустых слота под ssd и 1 полный. На обратной стороне так же.

Итого 8 слотов с максимально допустимым объёмом накопителя на данный момент до 8TB (1 чип 1tb от 14 айфона на слот).

Занято 2 по 256gb.

Данный апгрейд не только увеличит хранилище на машинке, но и немного её ускорит, ведь теперь будет стоять не 2 чипа, а 4, соединённых в raid:

Скорость чтения увеличивается с 2900 до 5300mb/s, а вот запись осталась на прежнем уровне 3300mb/s. Хз, но должно было чуть подрасти) Лан, в следующий раз скрины покажу, щас не фоткал.

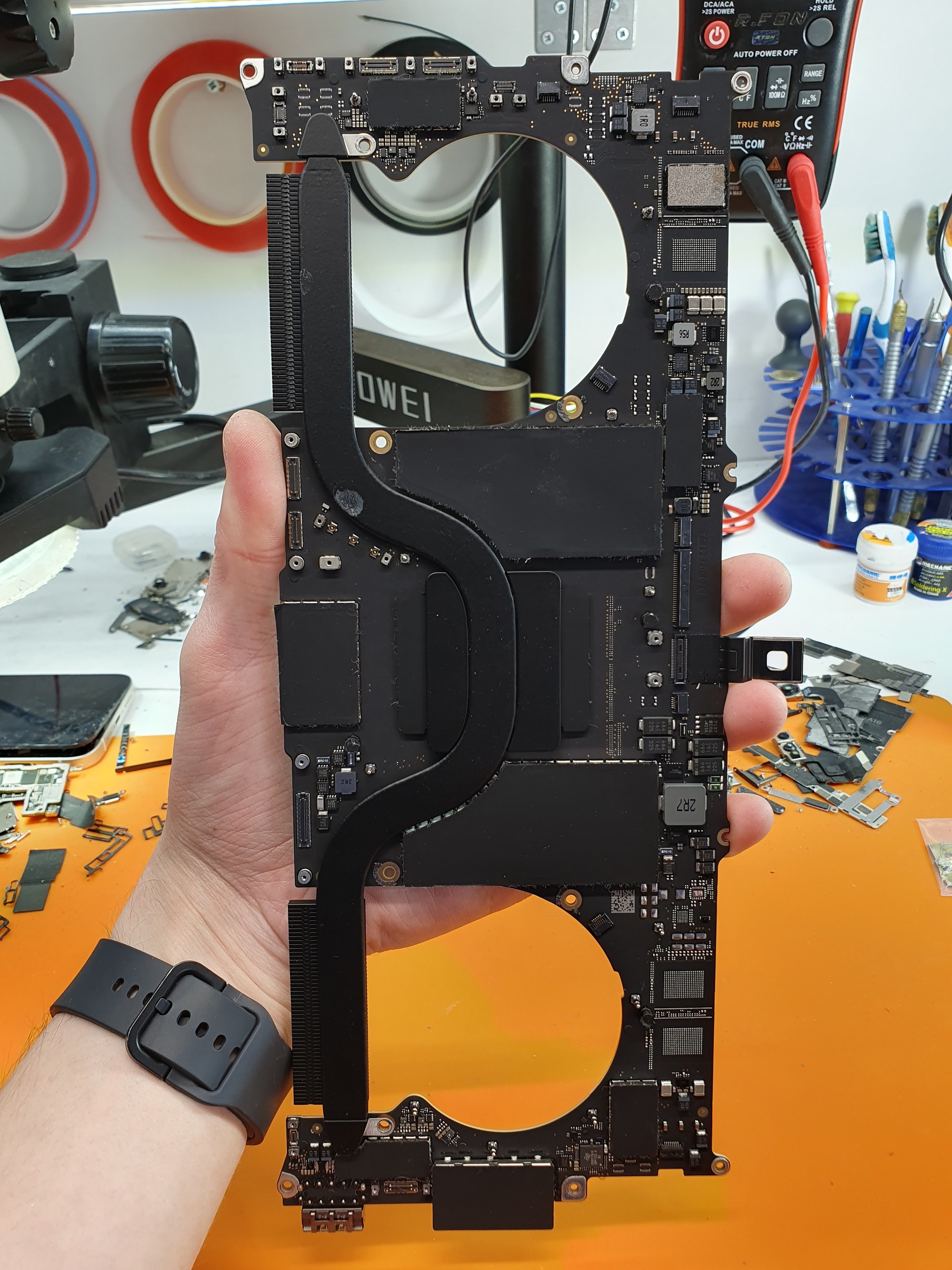

Демонтажирую мать из корыта:

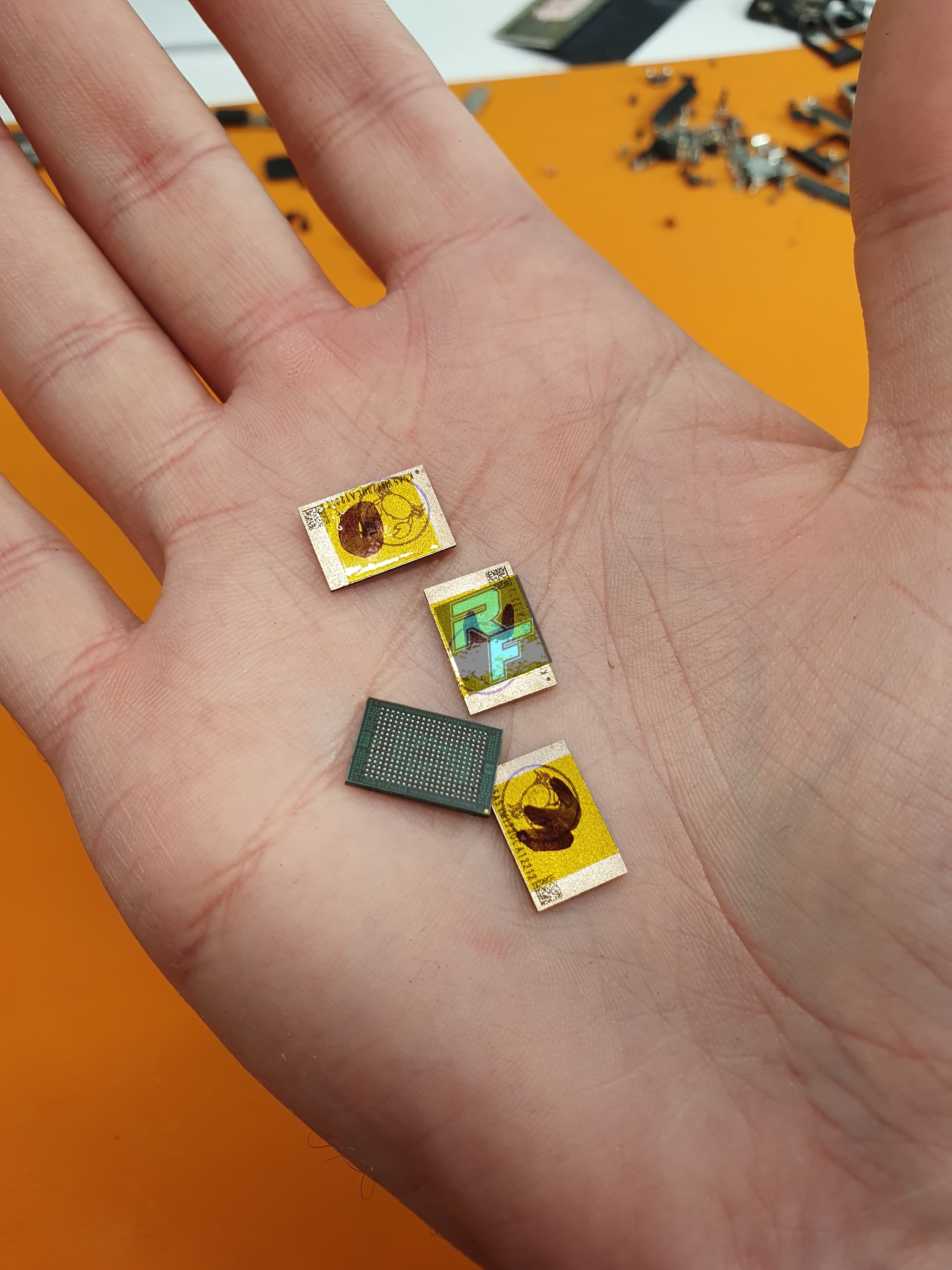

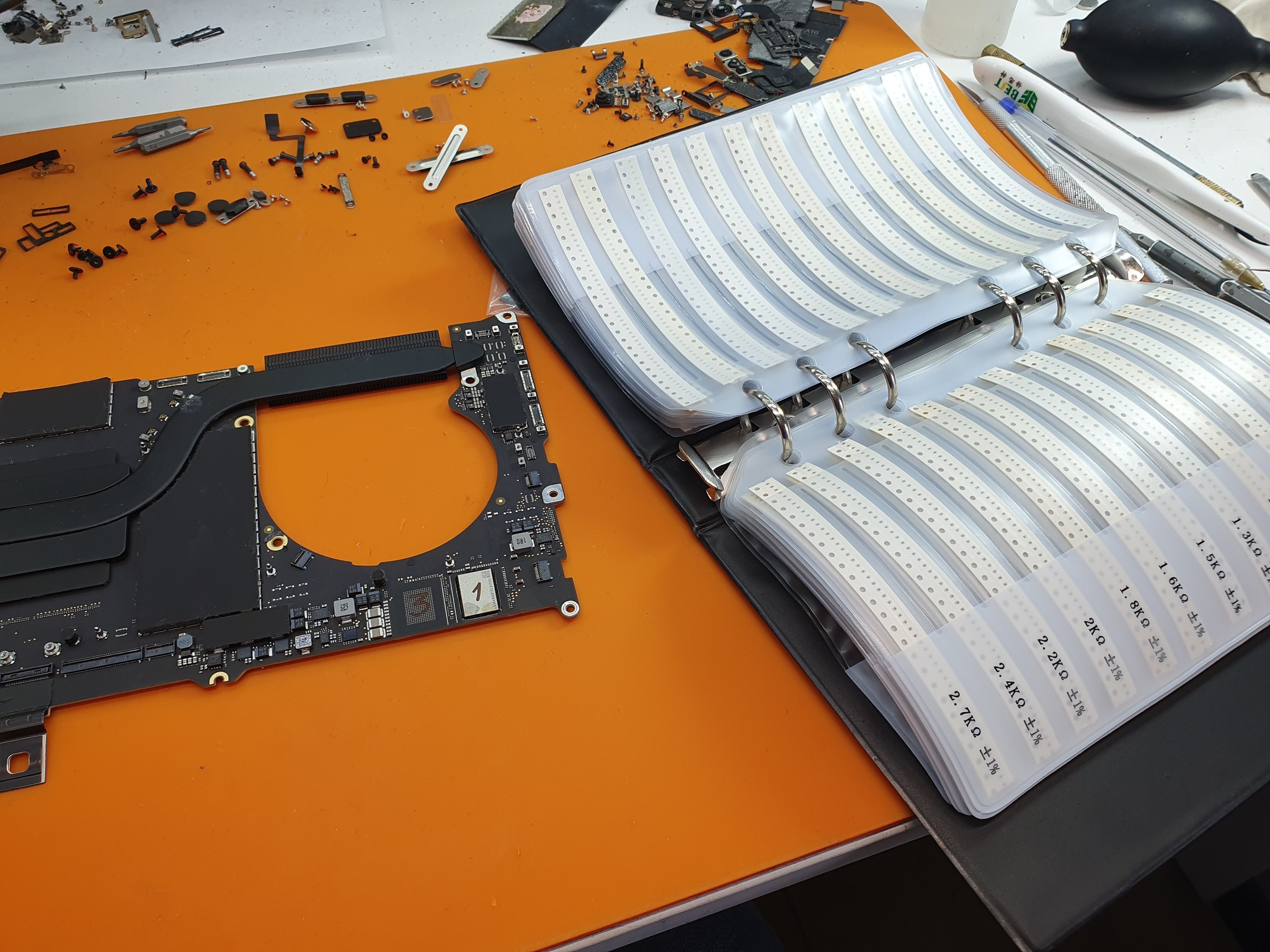

Делаю разметку чипов согласно порядку запайке в слоты. Это важно и готовлю резисторную книгу

А для чего книга, спросите Вы?

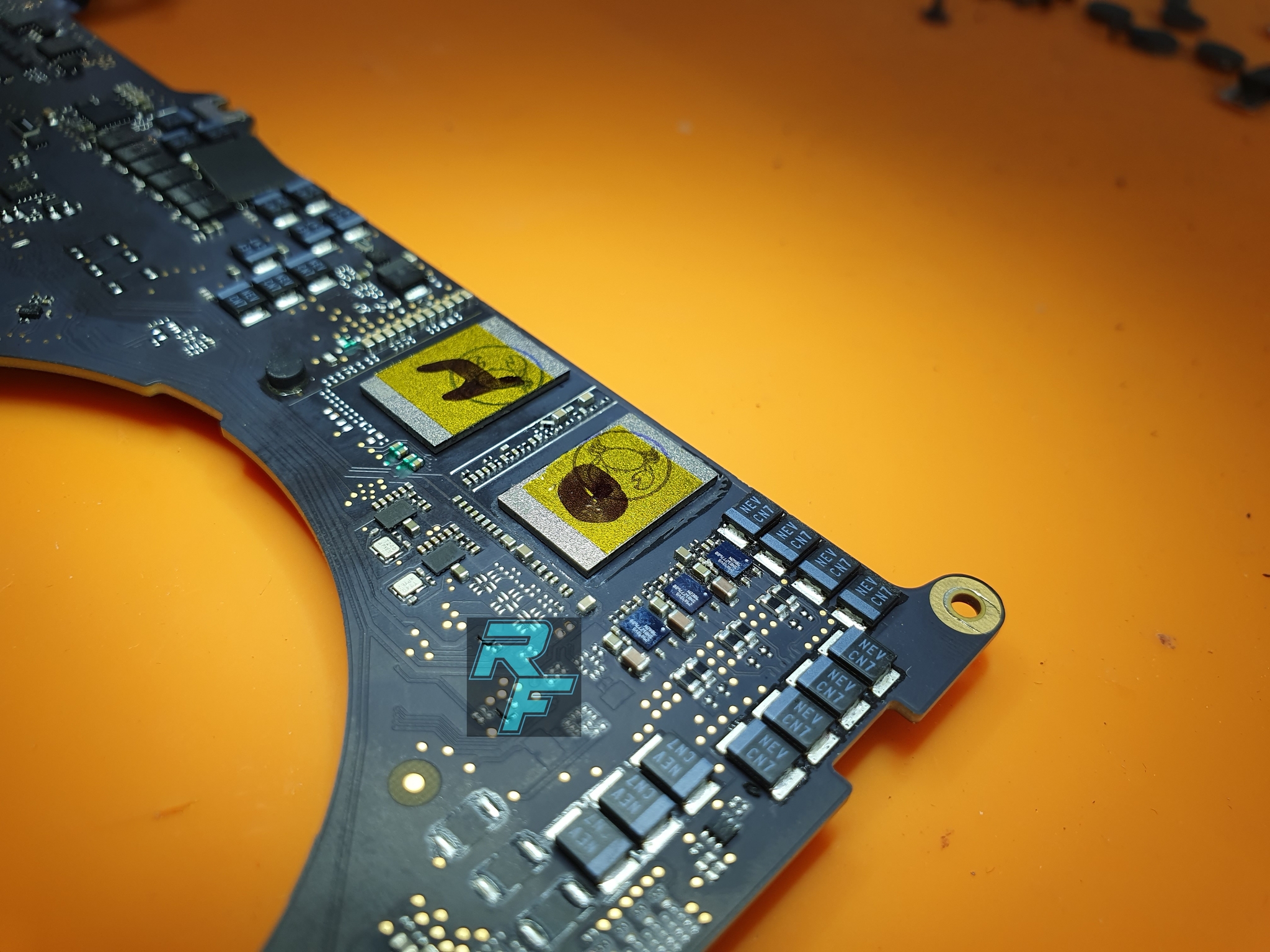

А для того, что на пустых слота не распаяна обвязка питания и соединения всех четырёх чипов в raid.

Тут всё просто: нужно всего штук 12 резисторов разного номинала, 8 конденсаторов и всё, тогда как при апгрейде до 4Gb/8Gb потребуется уже добавление двух контроллеров питания на другой стороне платы и их обвязка, поэтому и ценник выше - возни больше. Плюсом эти контроллеры ещё и с процессором подружить нужно. Ну это я на потом покажу, там ценник выше сотки)

Спросите: а куда, чо как паять?

Есть схемы и фото платы. По ним я посидел 2 часа и нарисовал себе карту соединений.

Да, можно конечно спросить было у китайца, но я сам как-то привык разбираться и делать для себя солюшки. Более того, когда делаешь самолично, то это хорошо запоминается.

С типоразмером конденсаторов я конечно пролюбился, поставил сначала для пробы и как то не очень уверен, что там есть нужные 0.22uF, поэтому потом снял с iphone 14 pro max, ведь это pcie шина, а значит нужно точно и нет точнее нигде, кроме как в такой же схеме соединения)

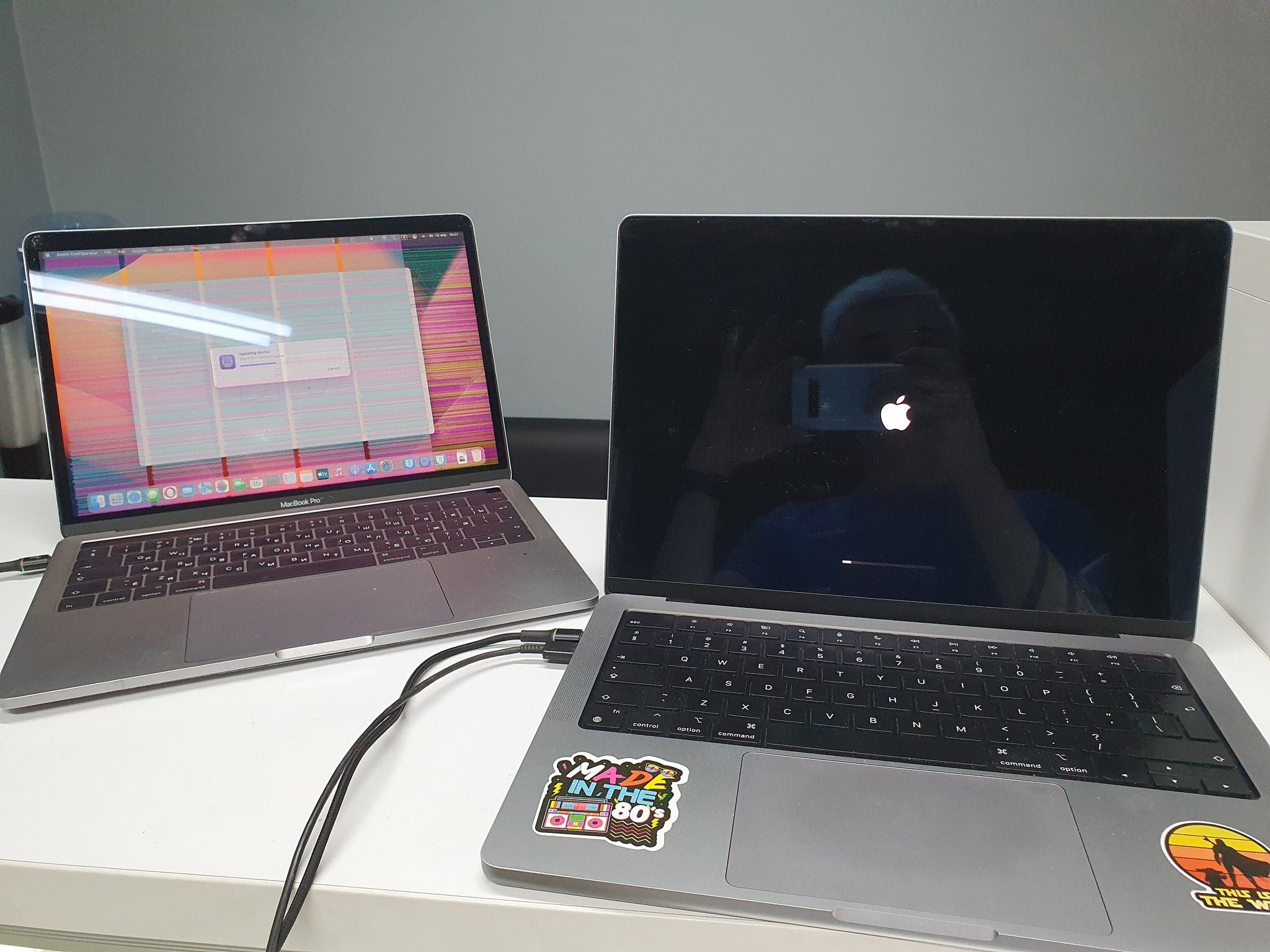

После, как и любой iphone или ipad, при замене чипа, мак нужно прошить и только он не упадёт в аварийный режим сам - ему нужно помочь и для этого замыкаю необходимые дорожки на плате force_dfu, а после прошиваю через свой шикарный ноут)

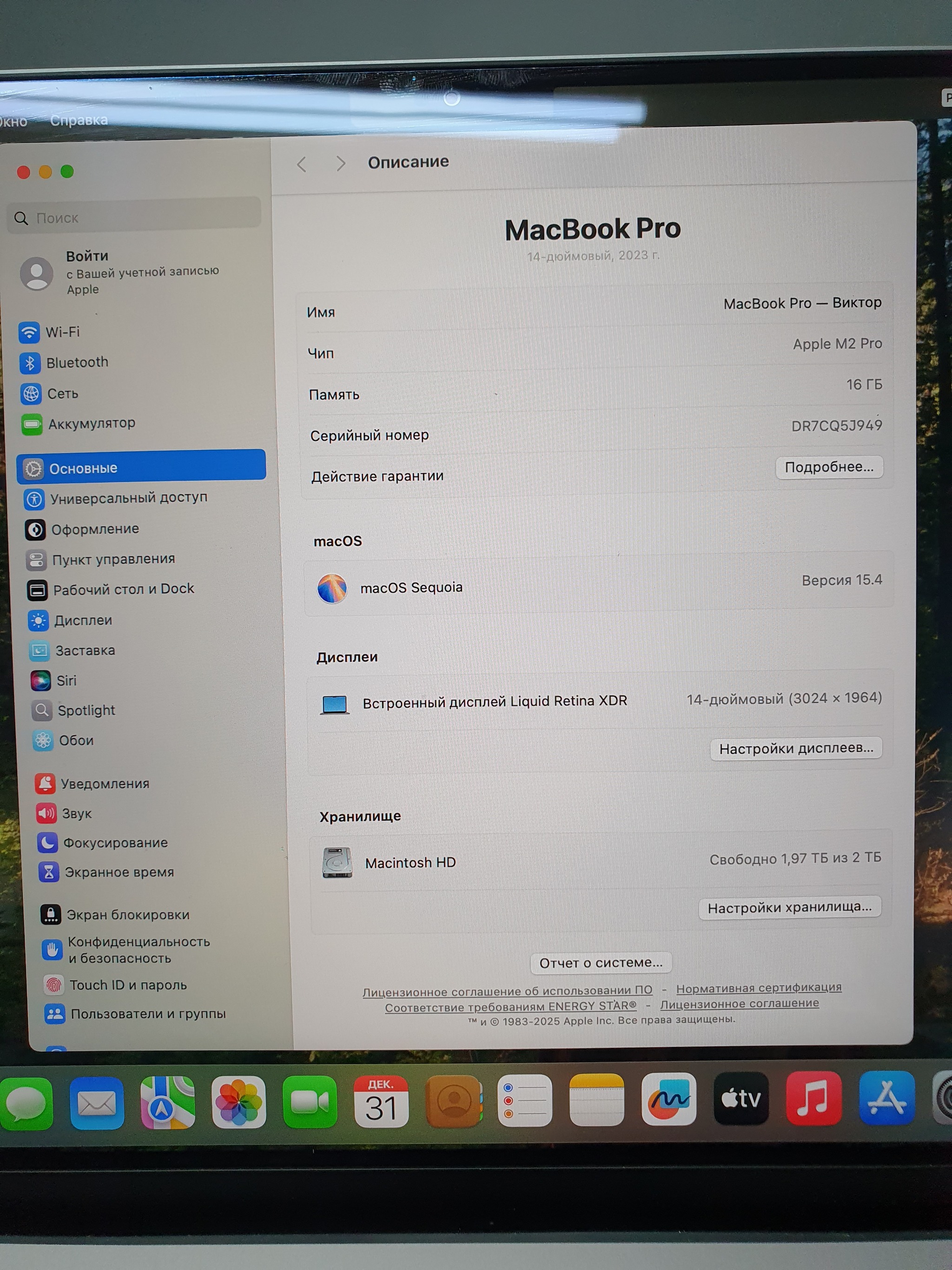

По итогу выходит хорошо, как и задумано:

Стоимость такого апгрейда на данный момент всего 45.000р

По времени заняло целый день, между которым делались всякие другие радости)
