КТП для крупного Агрохолдинга

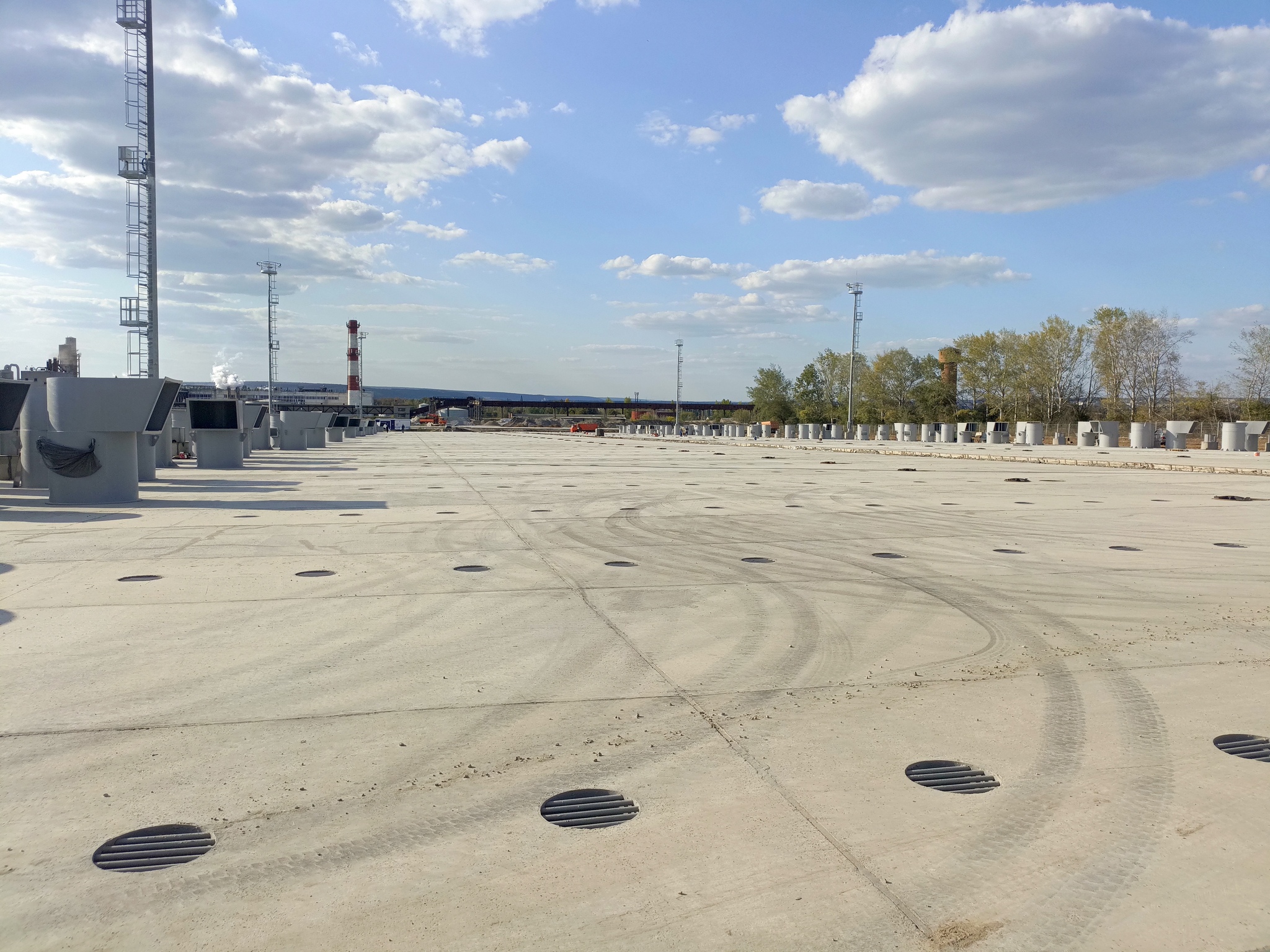

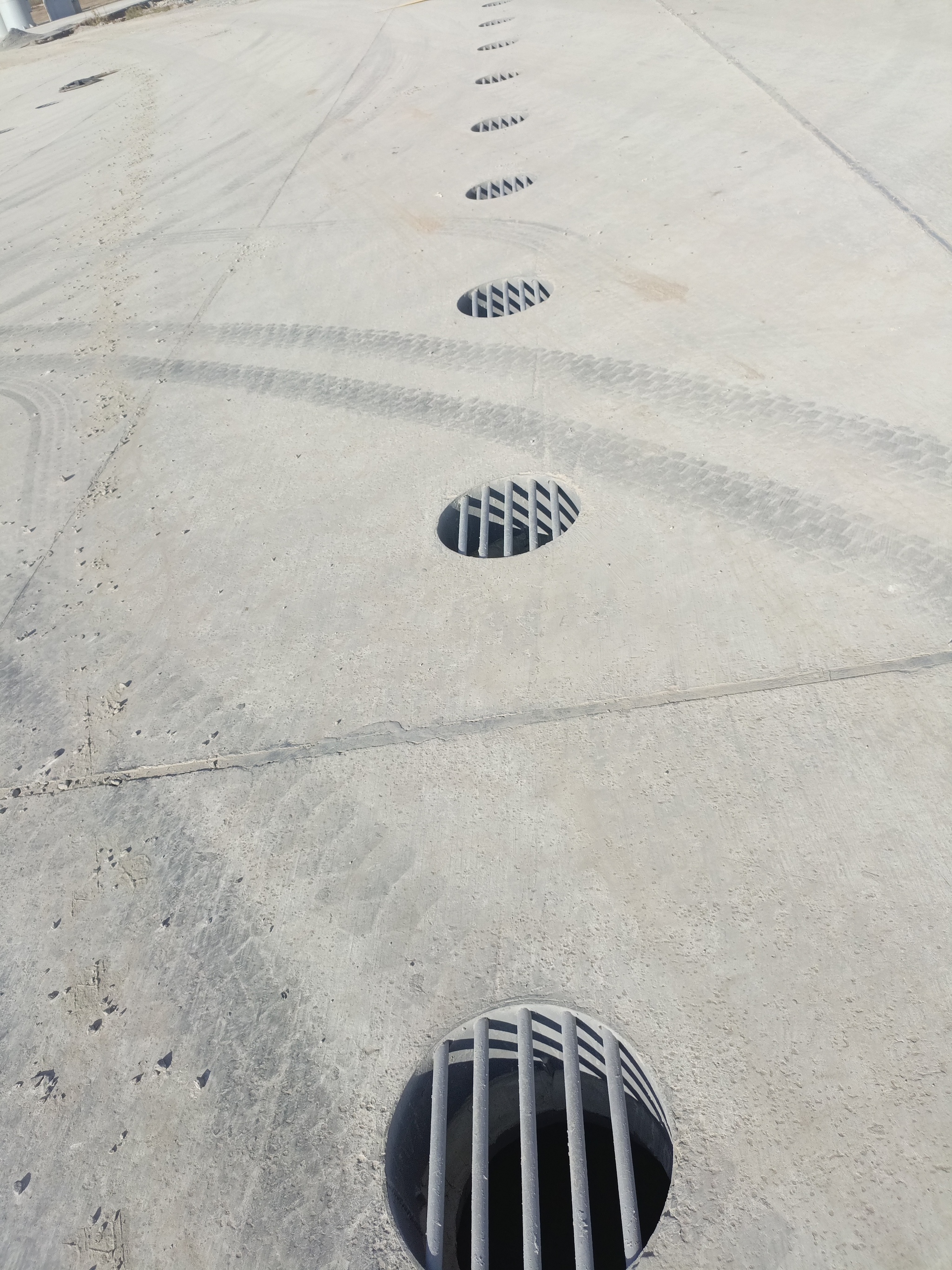

На заводах по производству сахара одного крупного агрохолдинга ведётся строительство вентилируемых площадок для долгосрочного хранения свеклы (ДХС). Это такие бетонные площадки, в которых есть вентиляционные каналы для обдува воздухом сахарной свёклы.
С наступлением осени весь урожай свозится на камазах и вываливается просто на землю, дожидаясь своей очереди переработки. И пока эта очередь не наступит, горы свеклы будут обдуваться, дабы она меньше портилась.
В каждый такой вент. канал нагнетается воздух от двигателя мощностью 11 кВт. И чтобы запитать эти вентиляторы монтировали мы с бригадой на месте КТПН 6/0,4 кВ.

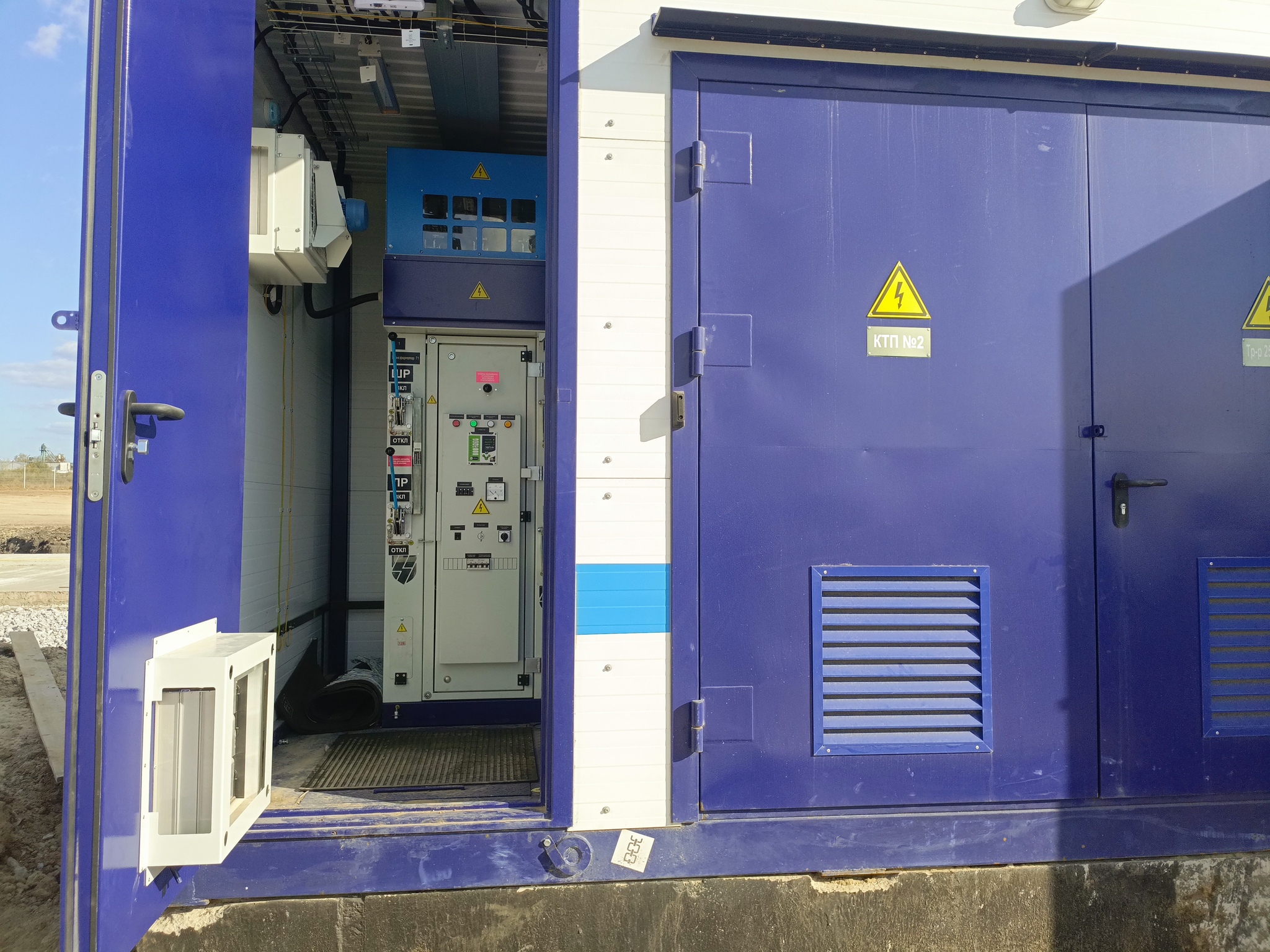

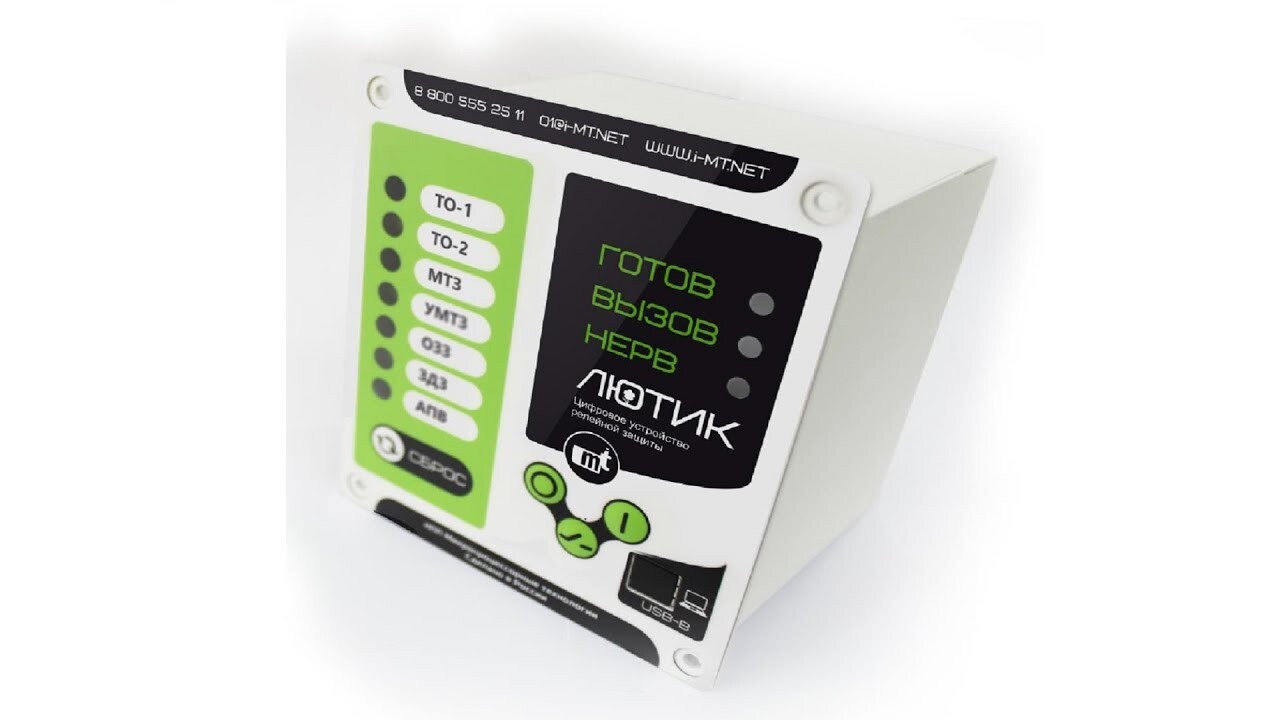

Подстанция представляет из себя блок-бокс с тремя помещениями: РУ-6 кВ, отсек трансформатора, РУ-0,4 кВ. В РУ-6 кВ находится всего одна ячейка КСО с вакуумным выключателем и микропроцессорным блоком релейной защиты "Лютик". Несмотря на детское название, функционал у него большой.

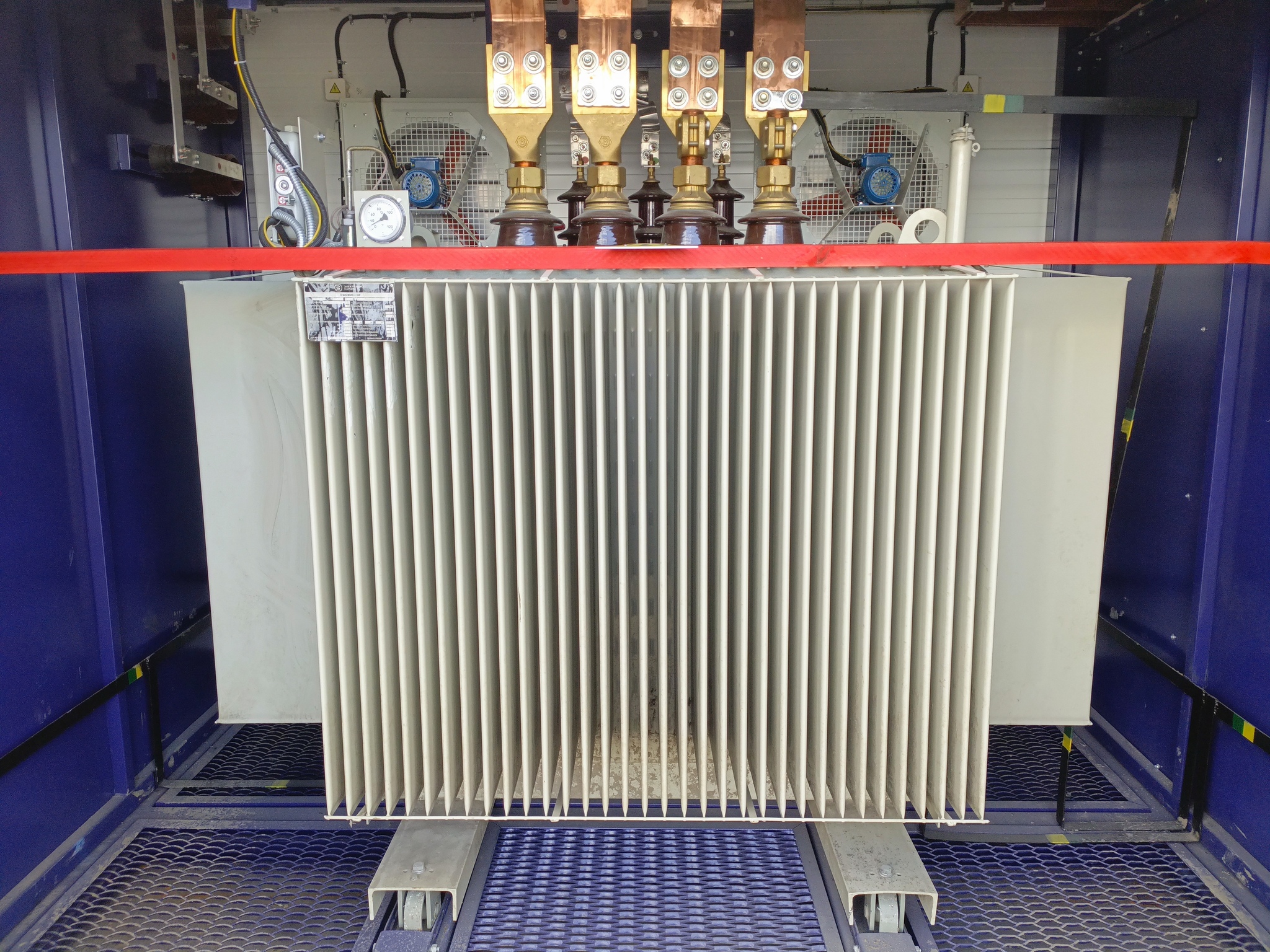

В другом отсеке будет гудеть масляный трансформатор марки ТМГ 2500 кВА. Этот агрегат имеет защиту от перегрева, уменьшения/увеличения давления масла внутри бака, защиту от КЗ, перегрузки. Расшифровка «ТМГ» — это Трёхфазный Масляный Герметичный трансформатор. Масло внутри бака может расширяться, а так как нет расширительного бачка с помощью которого трансформатор перестаёт быть "герметичным" и становится просто «ТМ», и вместе с увеличением давления масла расширяются радиаторы охлаждения

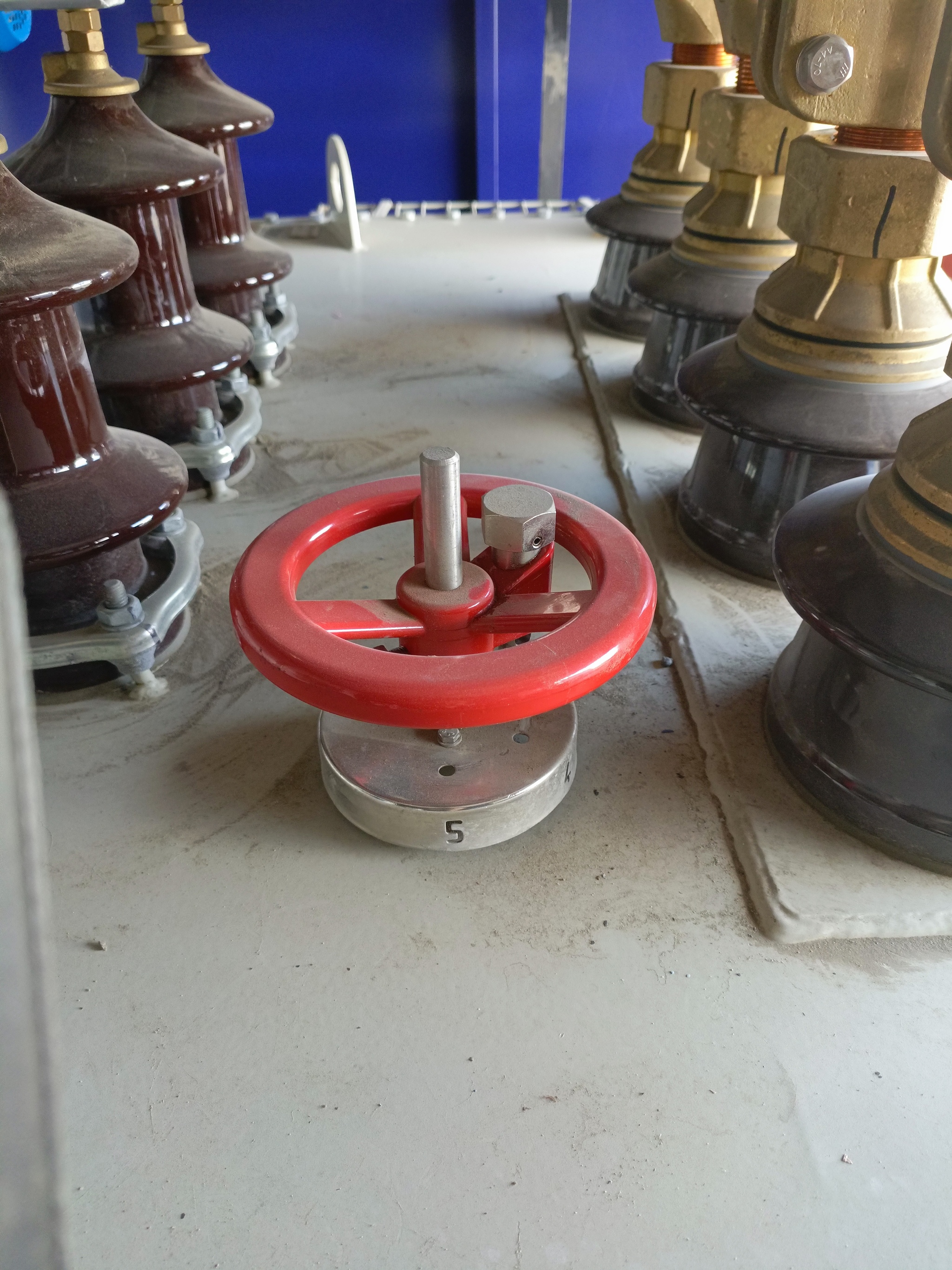

Внутри бака трансформатора стоит ПБВ (переключение без возбуждения). Это устройство меняет количество витков обмотки 6 кВ на высокой стороне трансформатора и в результате этого мы можем регулировать выходное напряжение. Им можно пользоваться только при отсутствии напряжения. Всего имеется 5 положений ПБВ. На трансформаторах 110 кВ и выше есть более сложные устройства РПН (регулирование под напряжением).

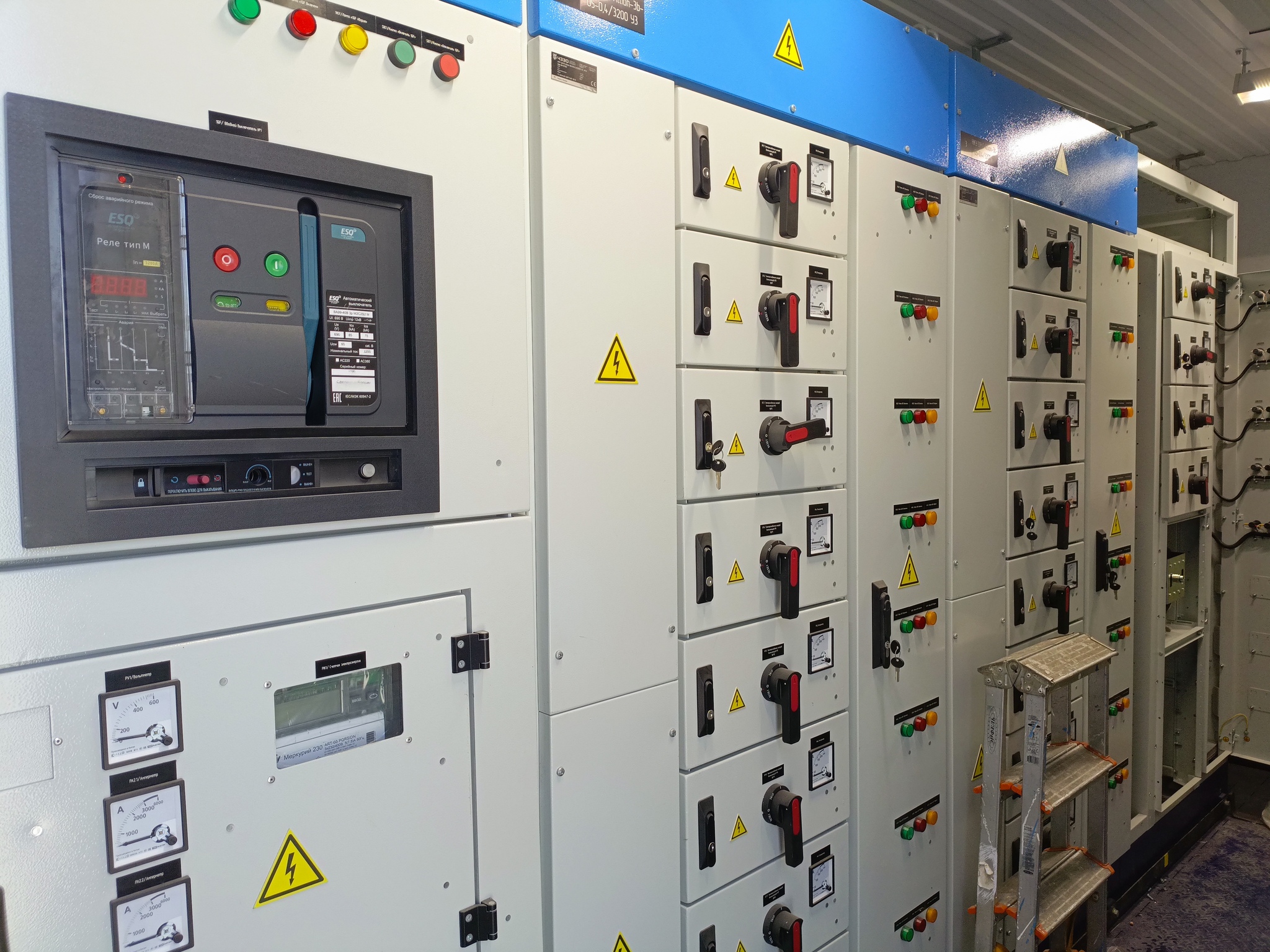

В РУ-0,4 установлены автоматические выключатели китайского производства с номинальным током 250 А и все они питают вентиляторы

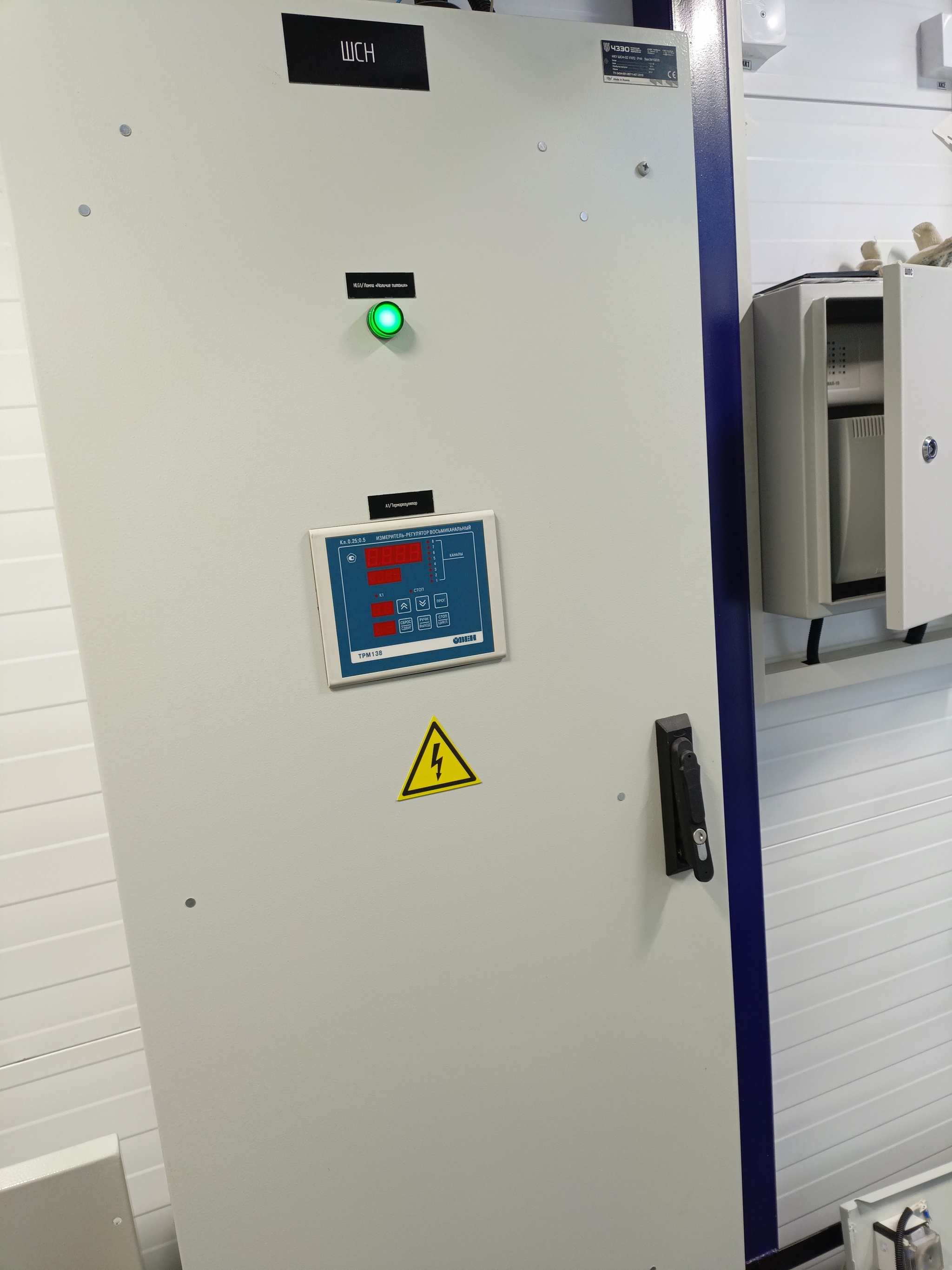

Подстанция также имеет пожарную и охранную сигнализацию, шкаф собственных нужд ШСН. Шкаф собственных нужд питается от ввода 0,4 кВ трансформатора. Т.е. если трансформатор не под напряжением (вакуумный выключатель отключен), то все вторичные цепи, собственные нужды находятся без питания. На случай если пропадёт питание шкафа ШСН, то предусмотрено питание от небольшого бесперебойника. В таком случае ячейка 6 кВ несколько часов не будет оставаться без питания, как самый ответственный потребитель.
Всего было смонтировано 18 таких подстанции в 9 филиалах белгородской, курской, тамбовской и орловской областях. Были проведены пусконаладочные работы.
