Компрессор ЗИФ 55

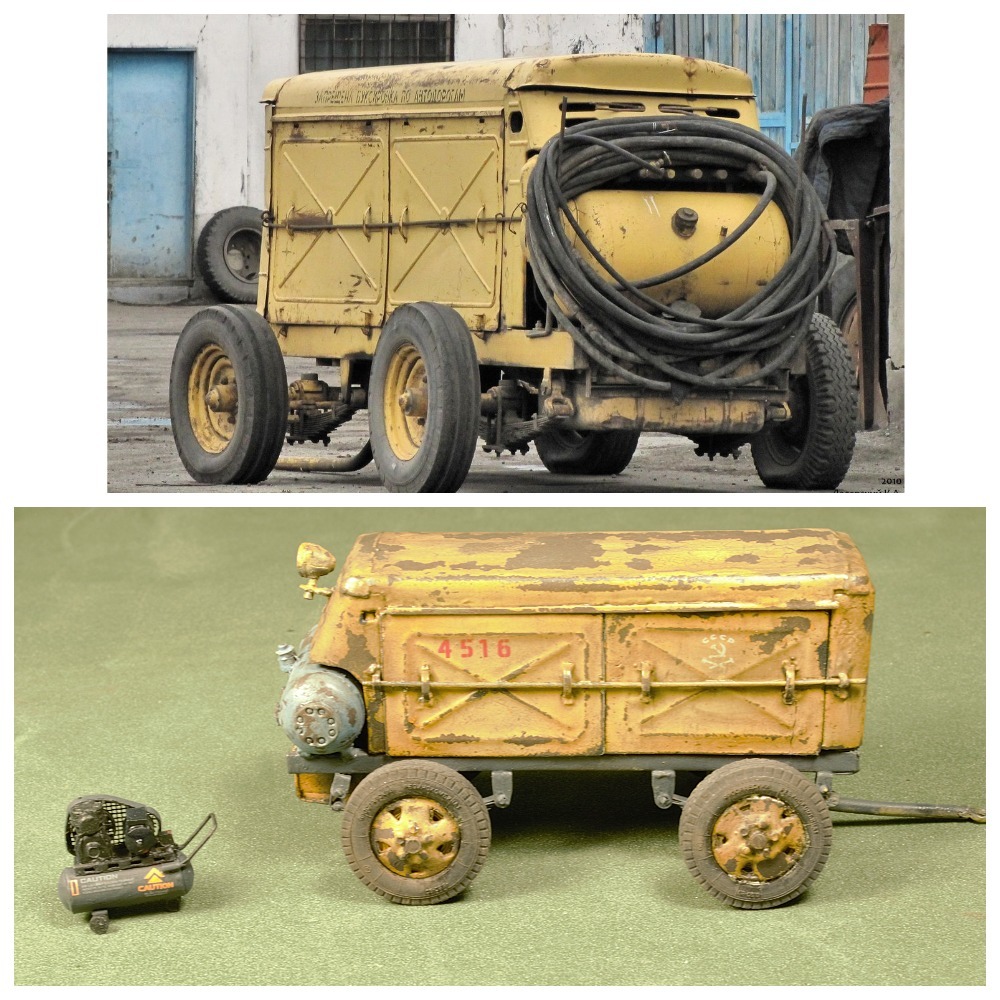

Компрессор ЗИФ 55 из металла масштаб 1:43
если быть точнее то два компрессора и оба из металла (большой и маленький) масштаб 1:43
Ну тут рассказывать особо нечего, все как обычно. Взял за основу журнальную модель из картона, отмасштабировал выкройки, перенес на метал. Вырезал, кое что сам изготовил, собрал и покрасил. Все, расходимся!

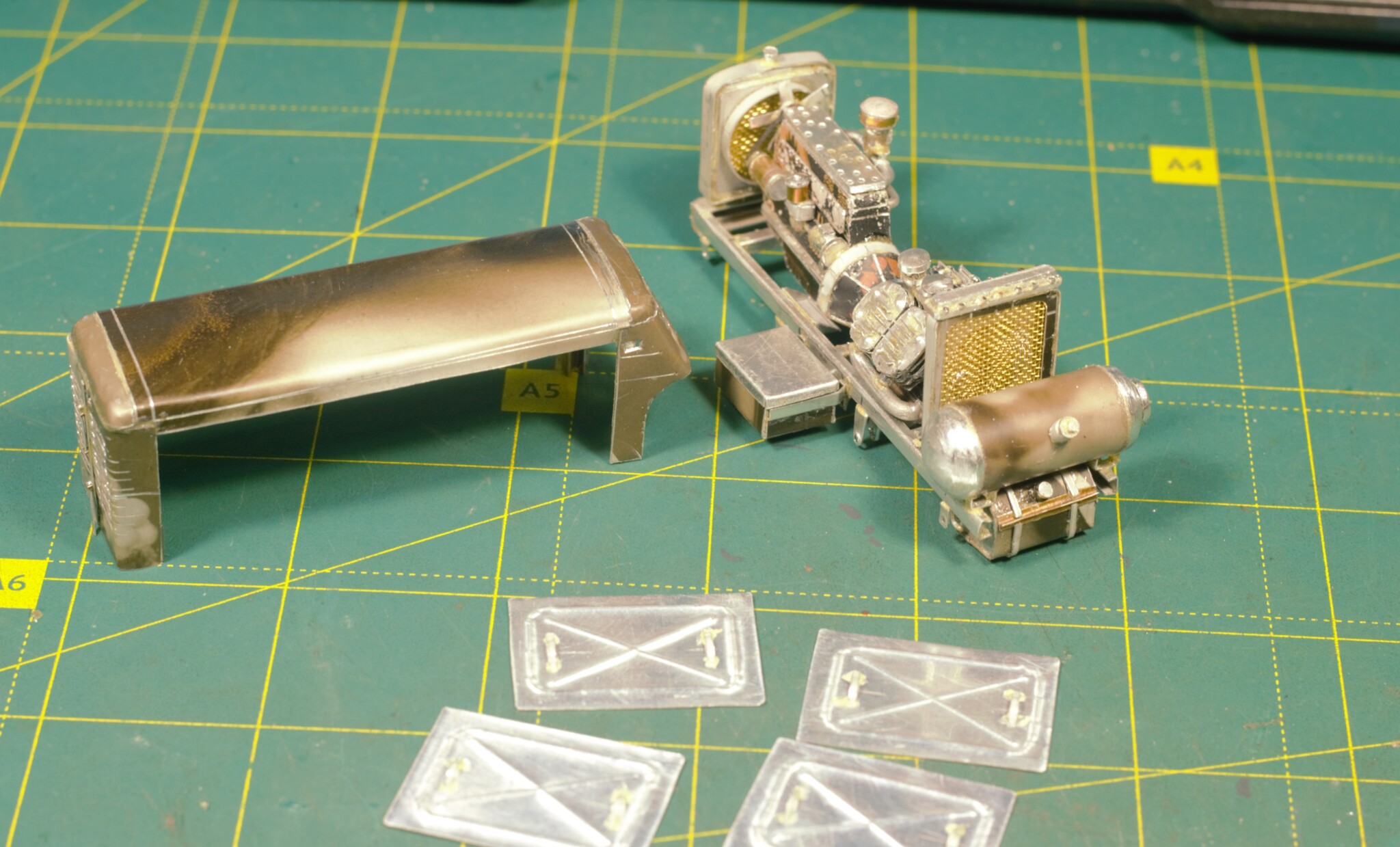

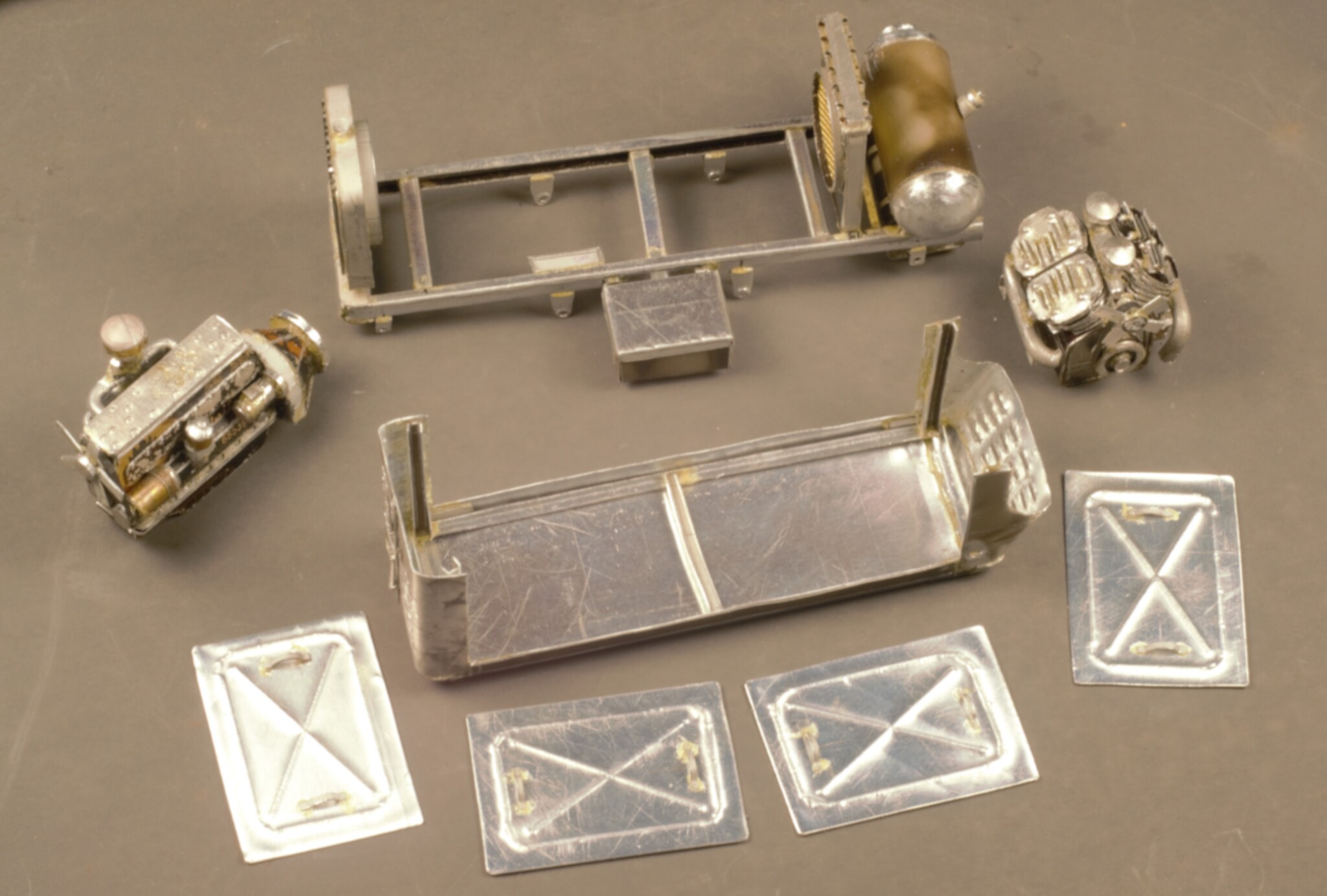

фото.1 Рама компрессора с радиаторами и баллоном для сжатого воздуха
Работу начал с сборки двигателей, воздушные головы набирал из отдельных элементов чтобы придать вид оребрения.

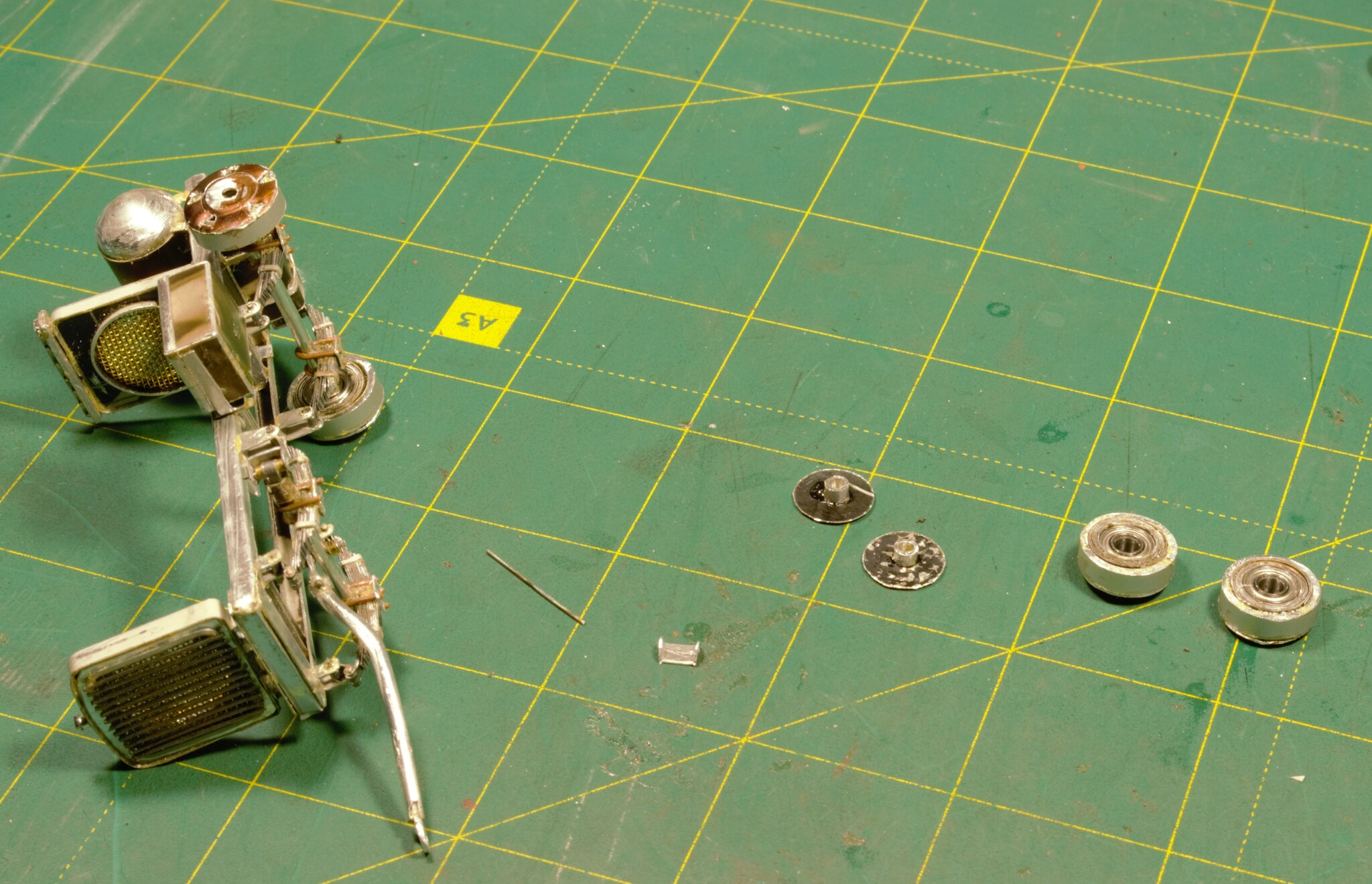

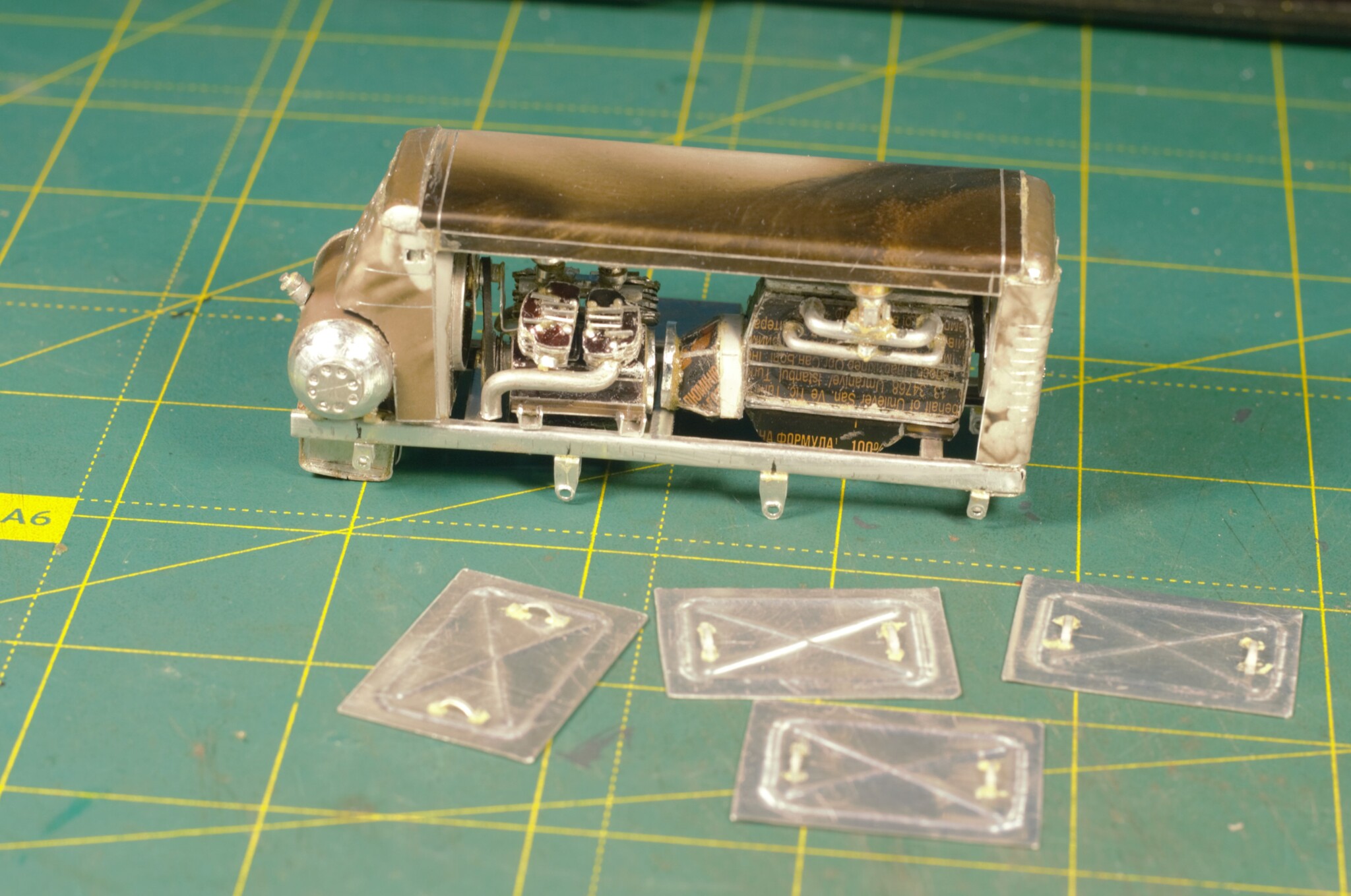

фото.2 Проект обрастает деталями

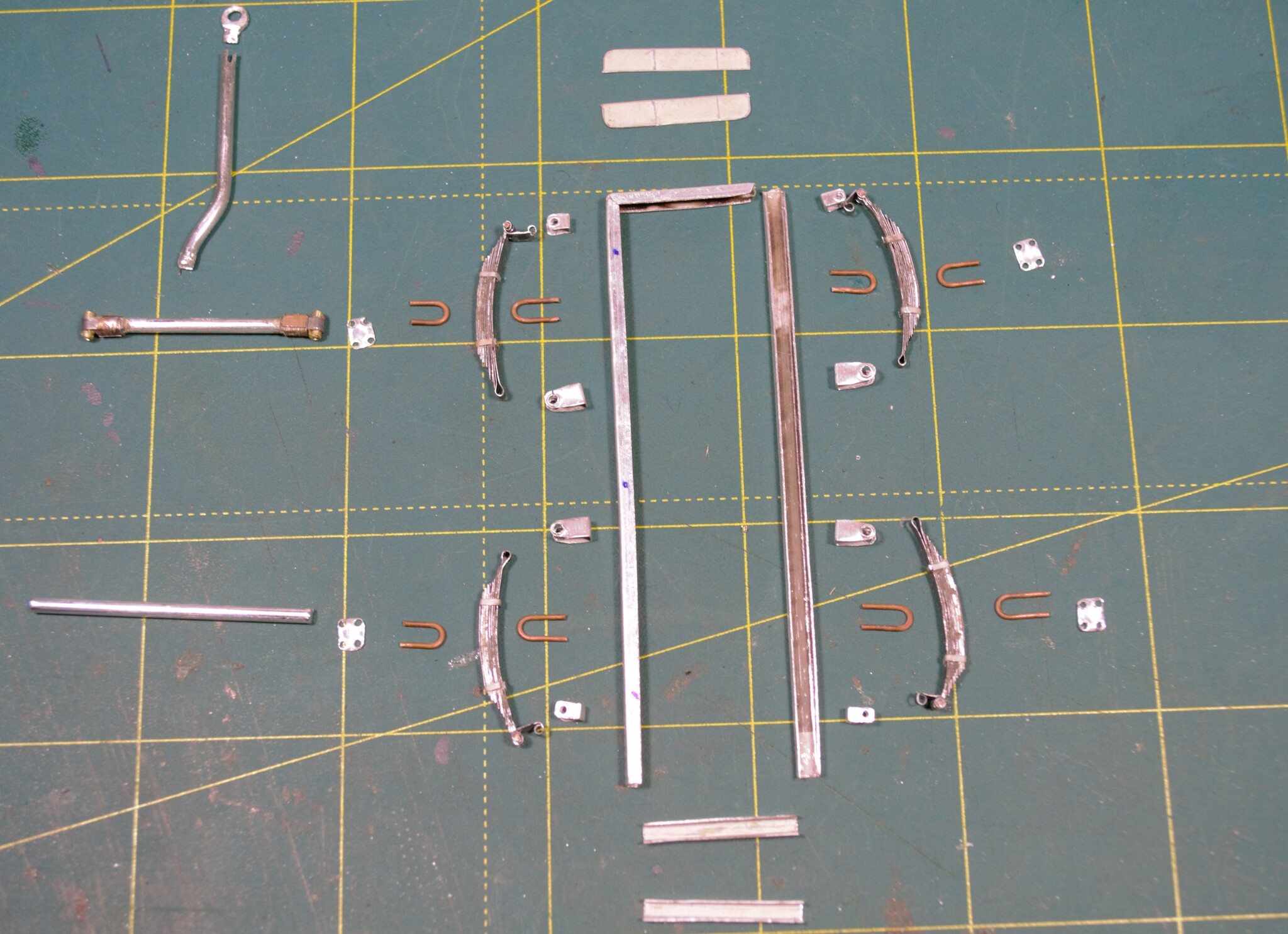

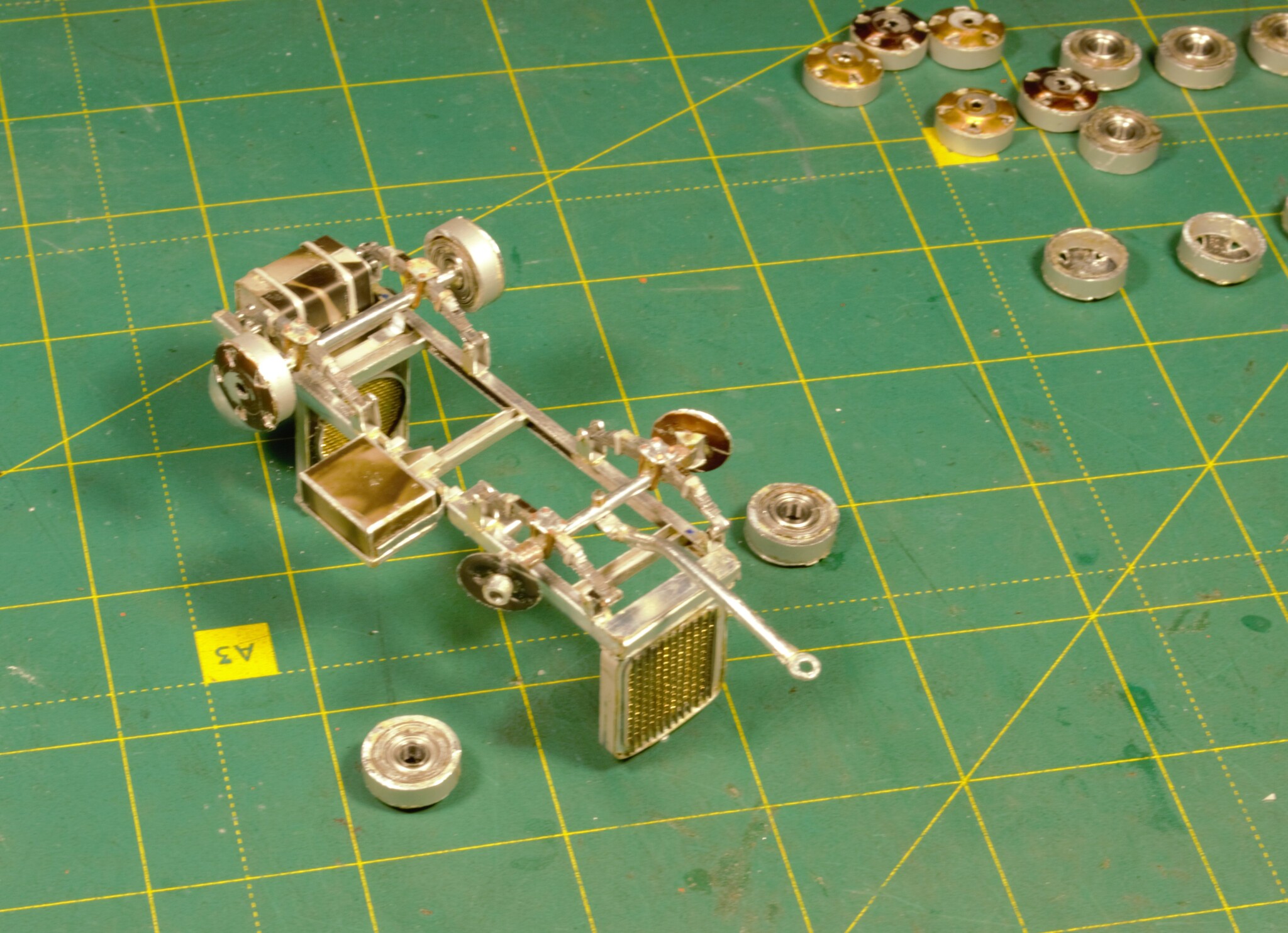

фото.3 Рама с комплектами запчастей ходовой.

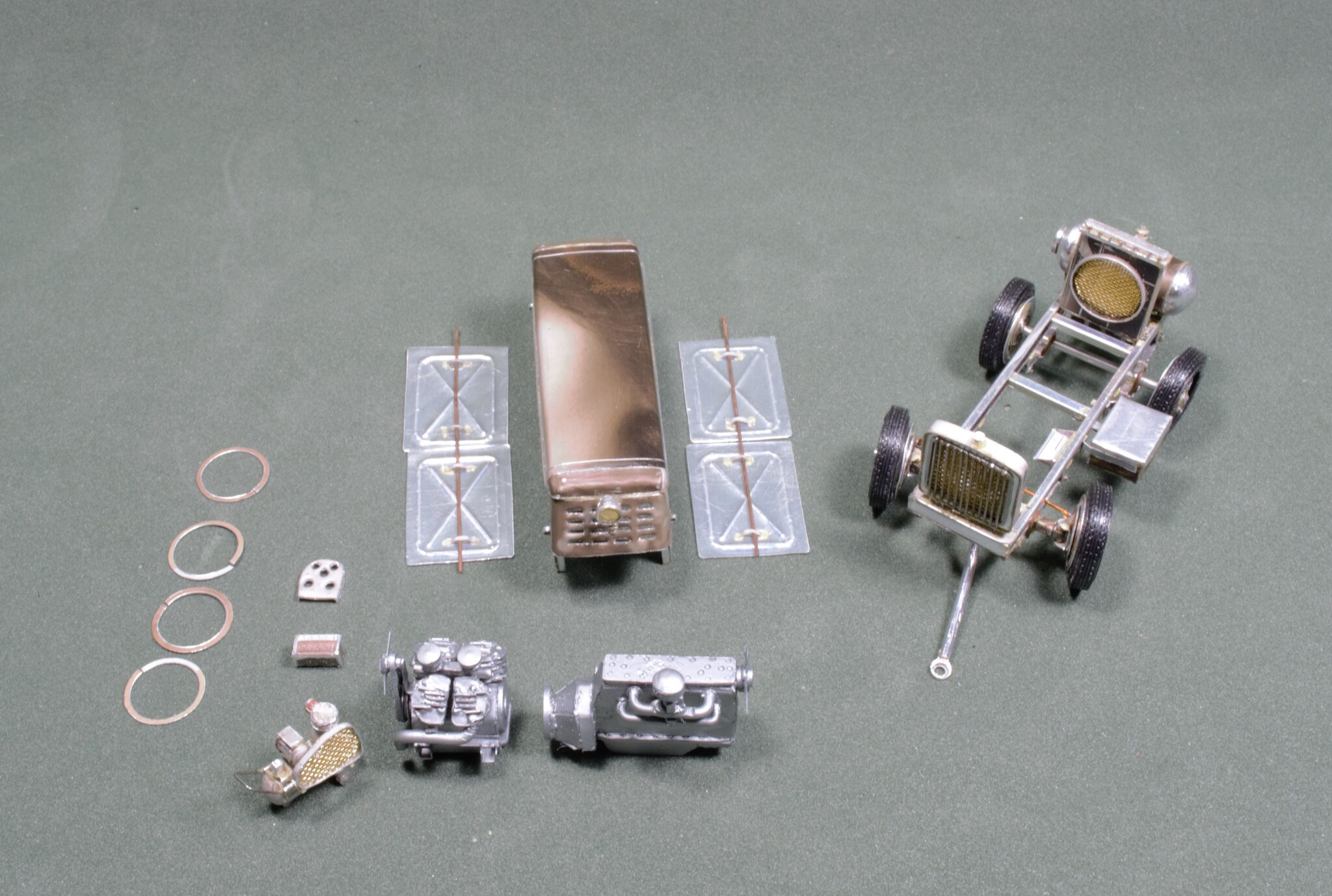

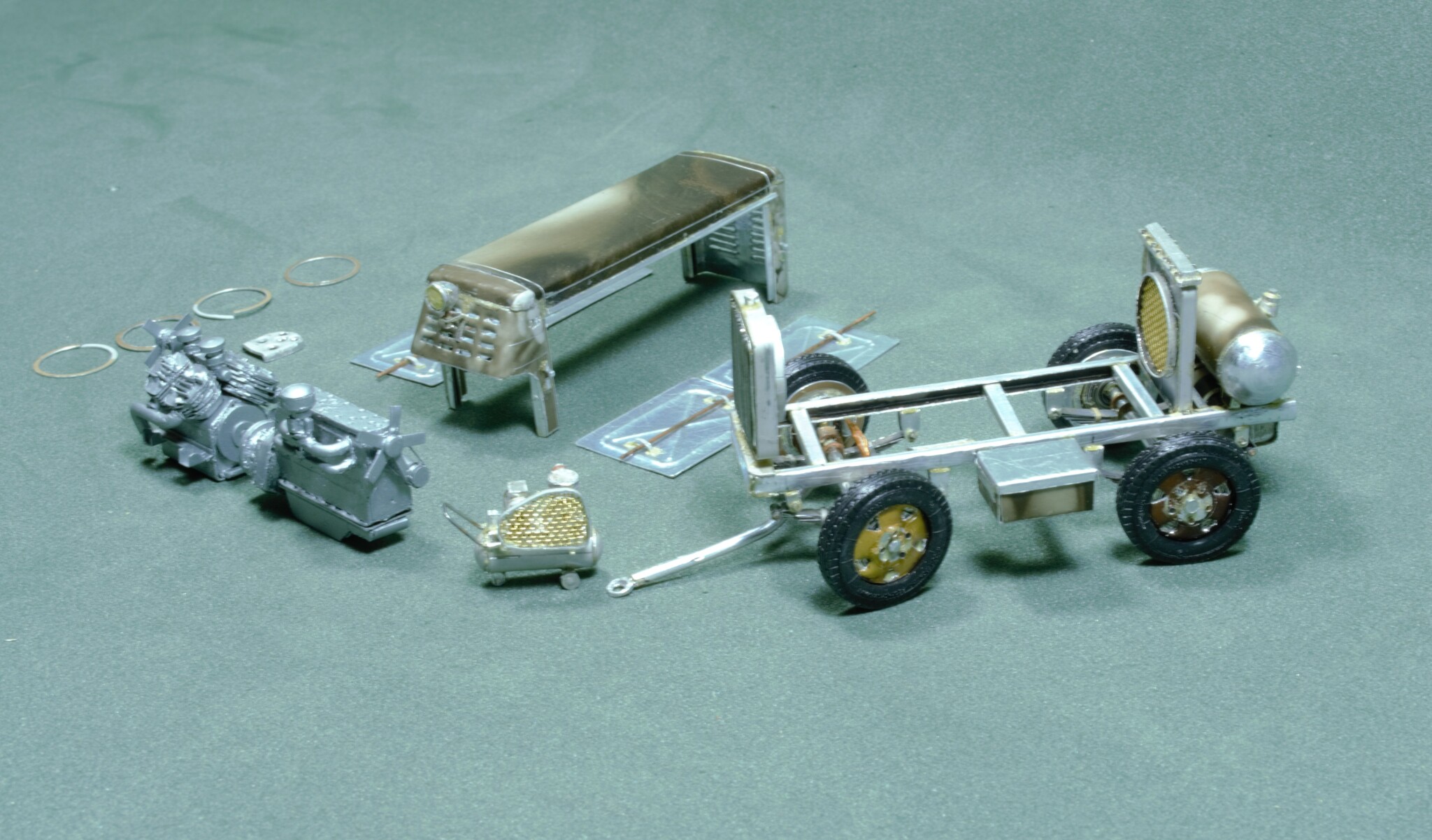

фото.4 Предварительно накинул для примерки и проверки как все стыкуется

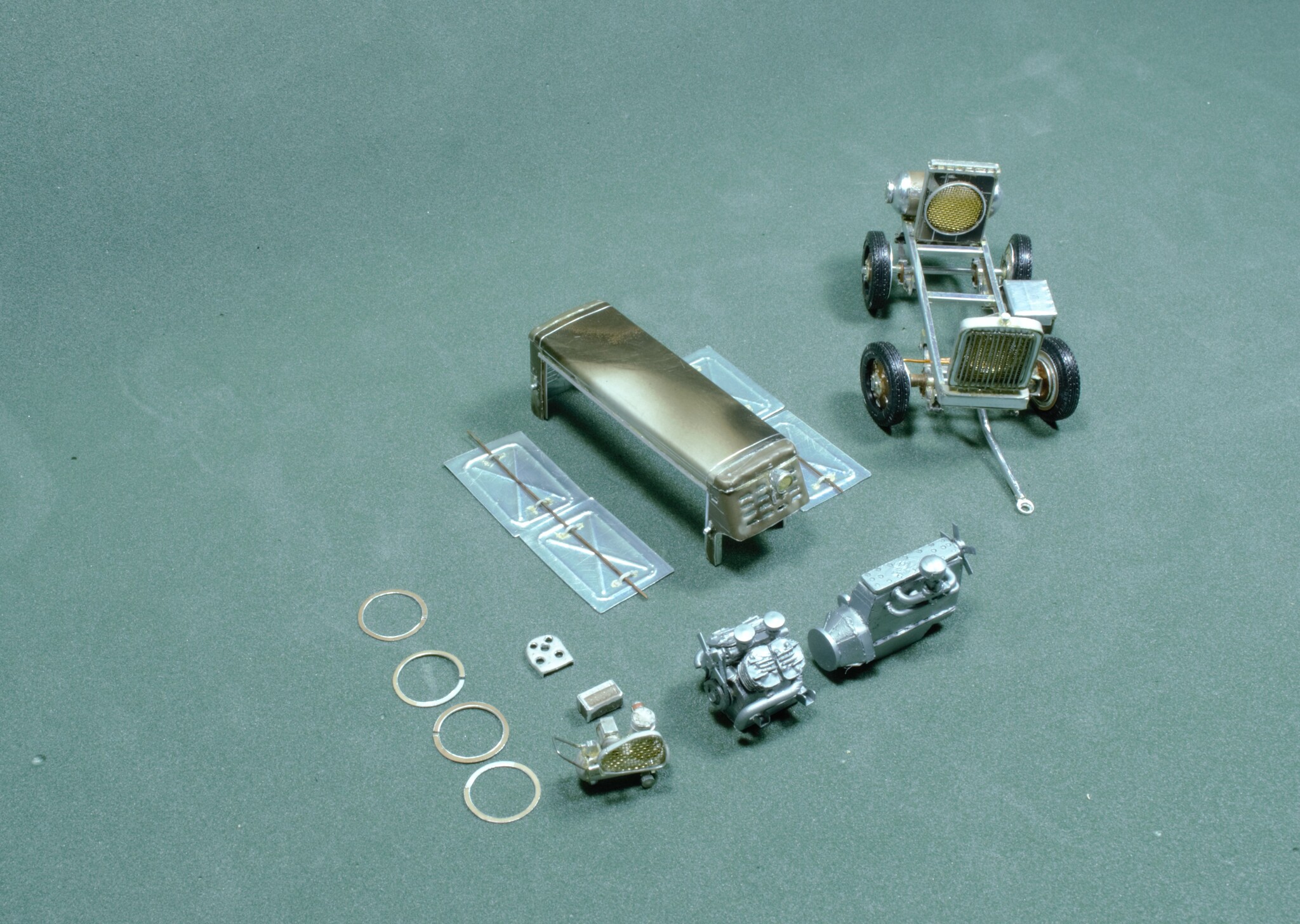

фото.5 С другого ракурса
фото.6 В этом проекте реализовал поворотный мост, как в настоящем прототипе
Стоить заметить, что в этом проекте я впервые применил шариковые подшипники в колесах 3Х4Х7 мм это самые малые, что я смог найти в продаже. Так же как уже сказал выше под фото. 6 удалось реализовать поворотный мост, при отклонении буксирного бугеля, колеса повторяют его траекторию ( как в настоящих прицепах).
фото.7
фото.8 На этом фото видно конструкцию поворотного моста

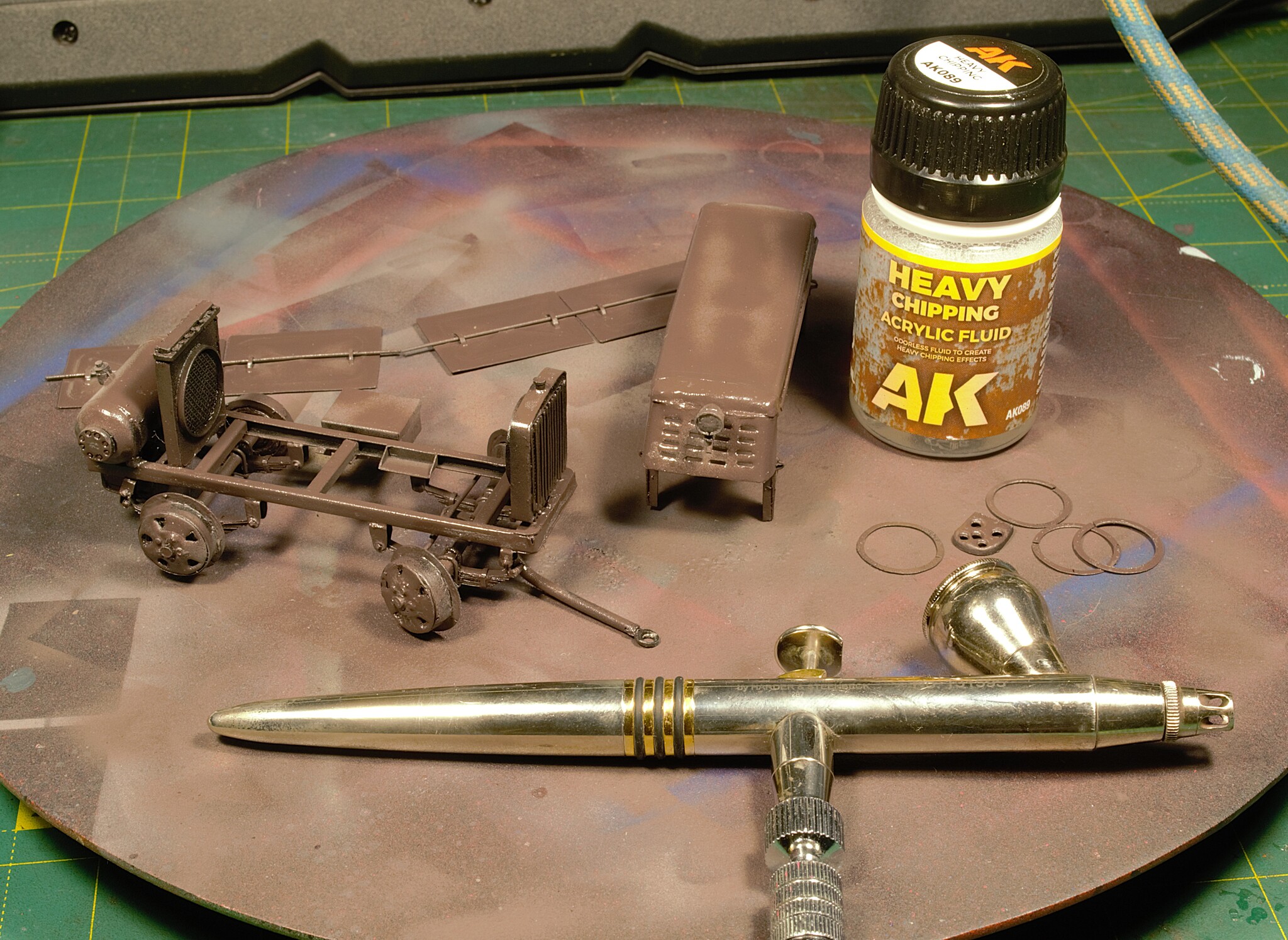

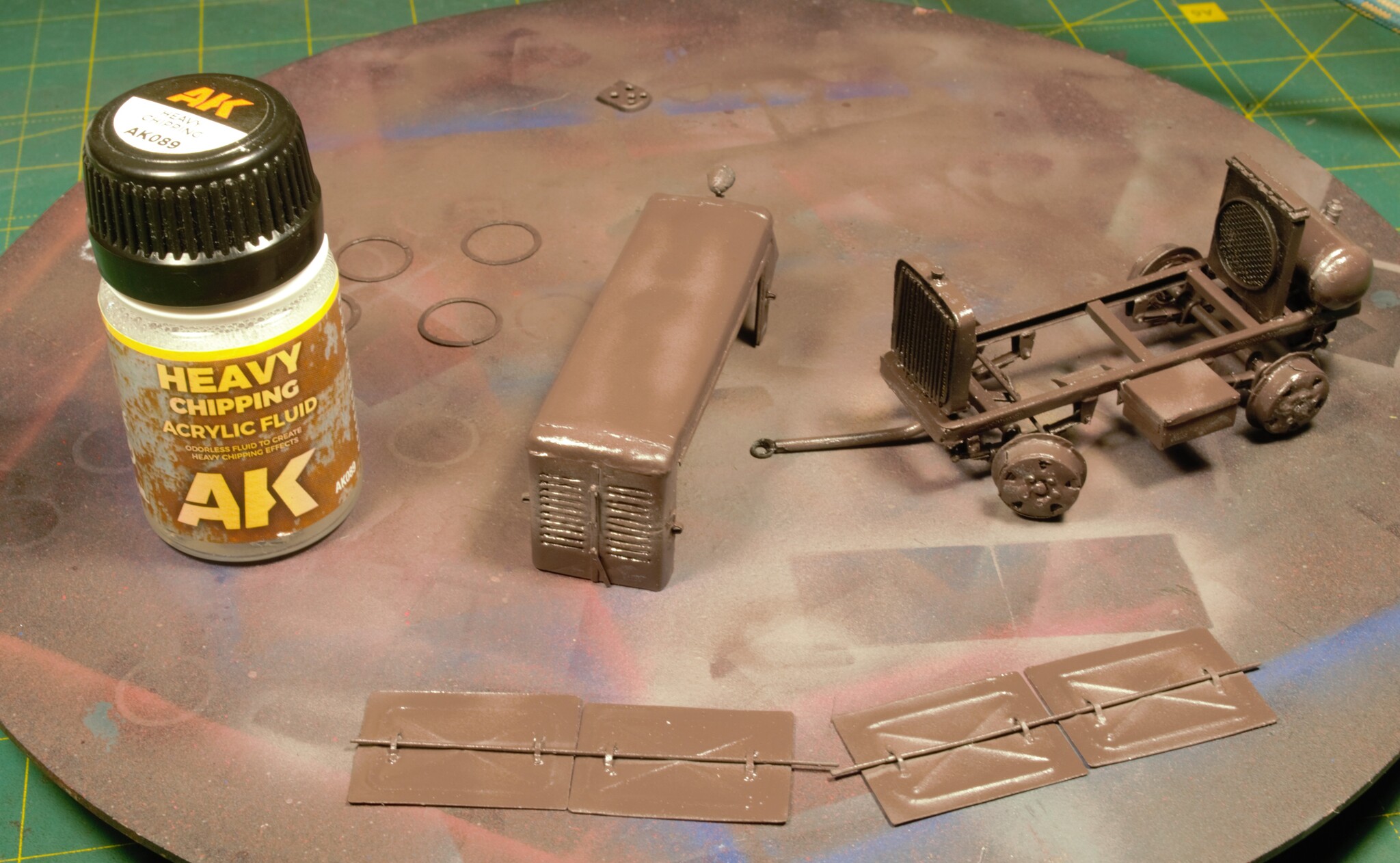

фото.10 Перед грунтованием
фото.11
фото.12
фото.13
фото.14
Для чего эта баночка, думаю пояснять не надо ?

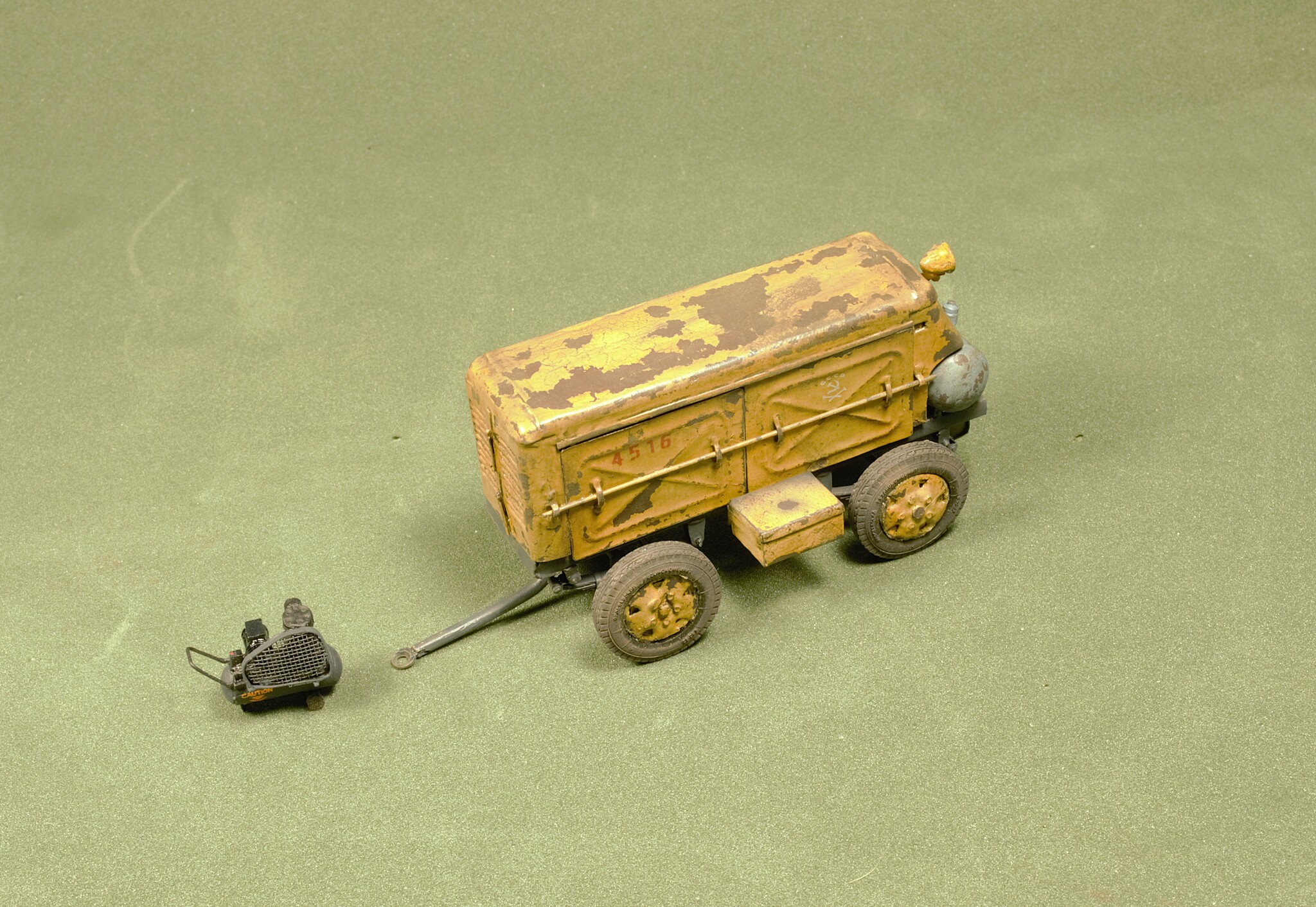

фото.15

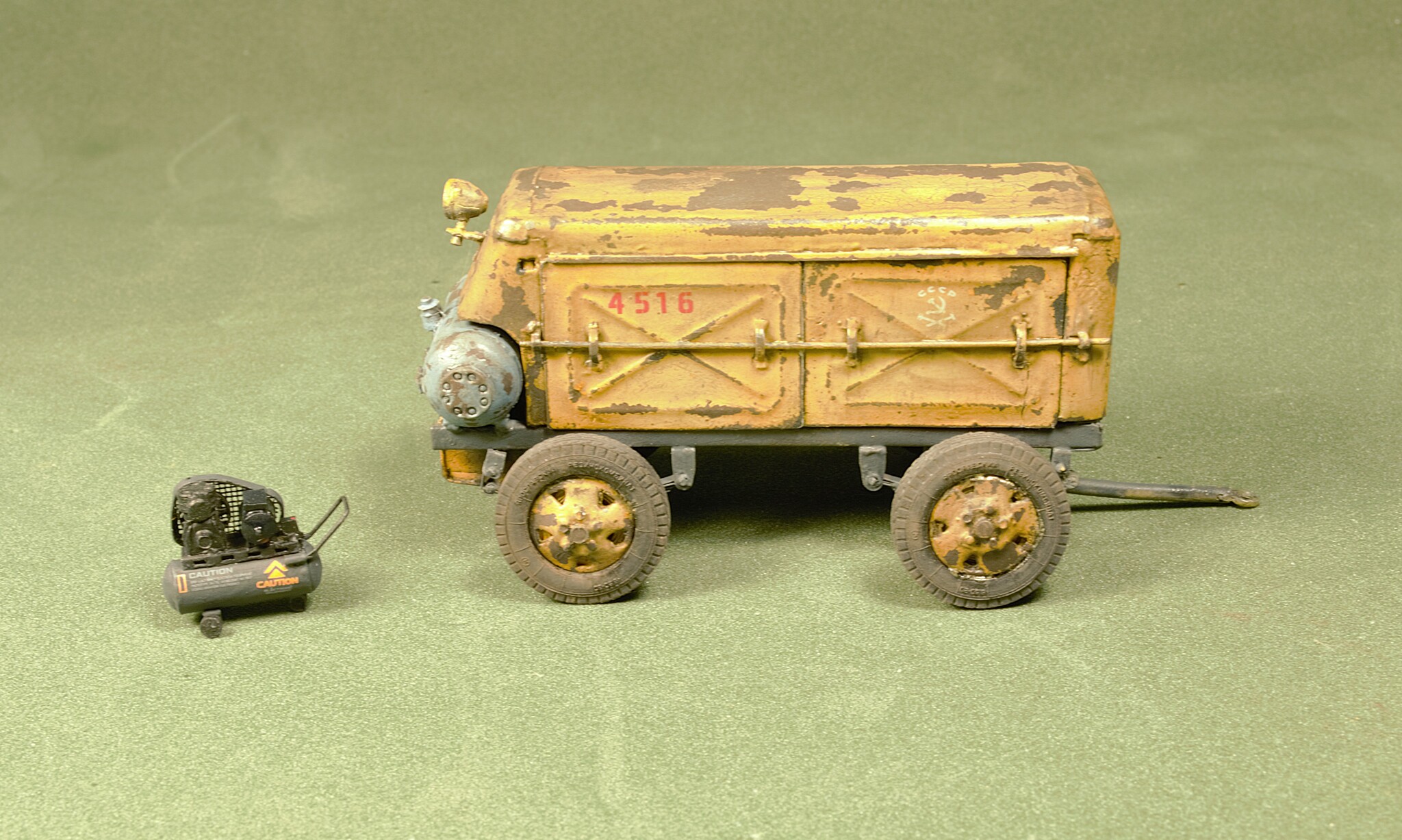

фото.16

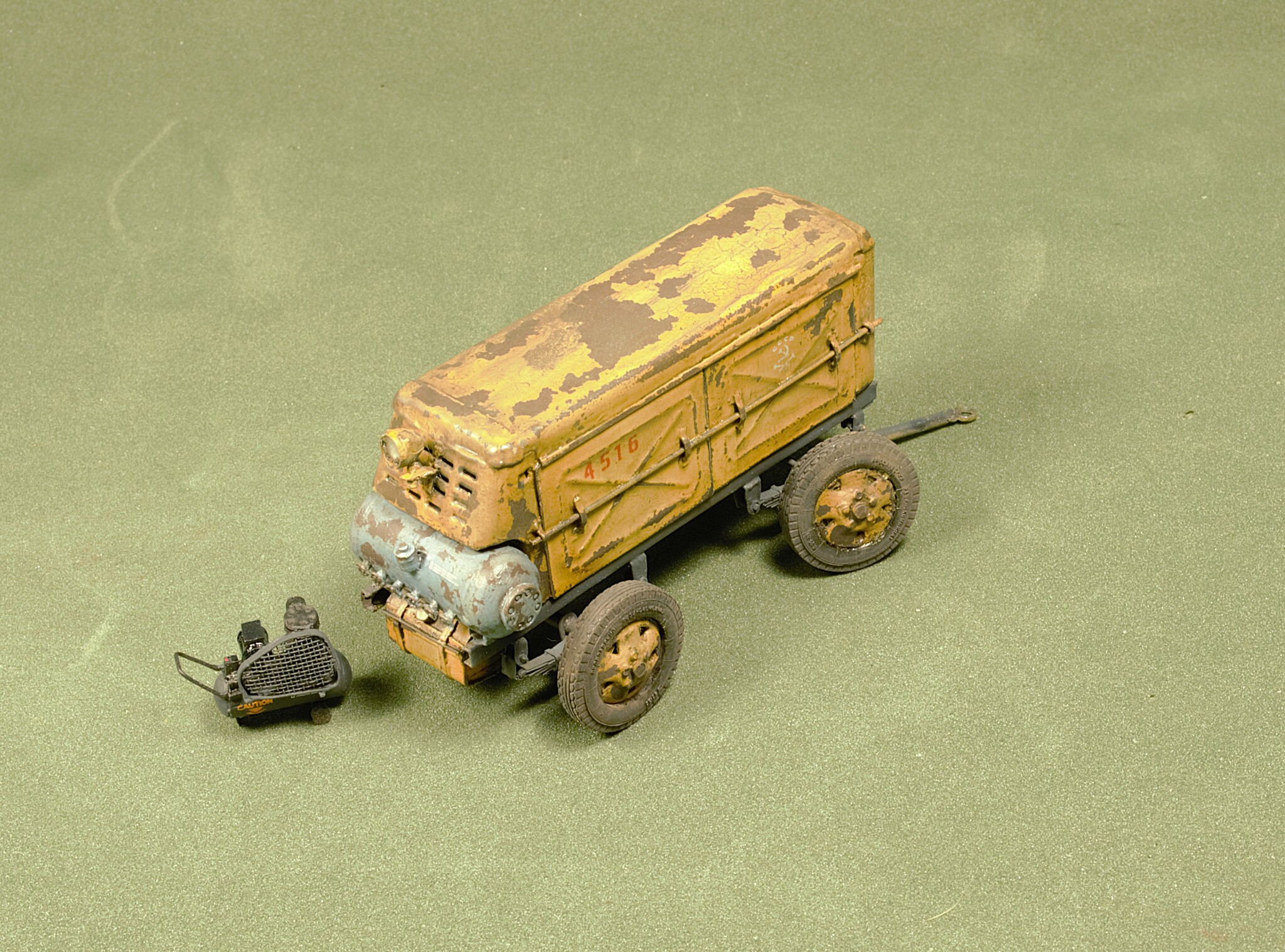

фото.17

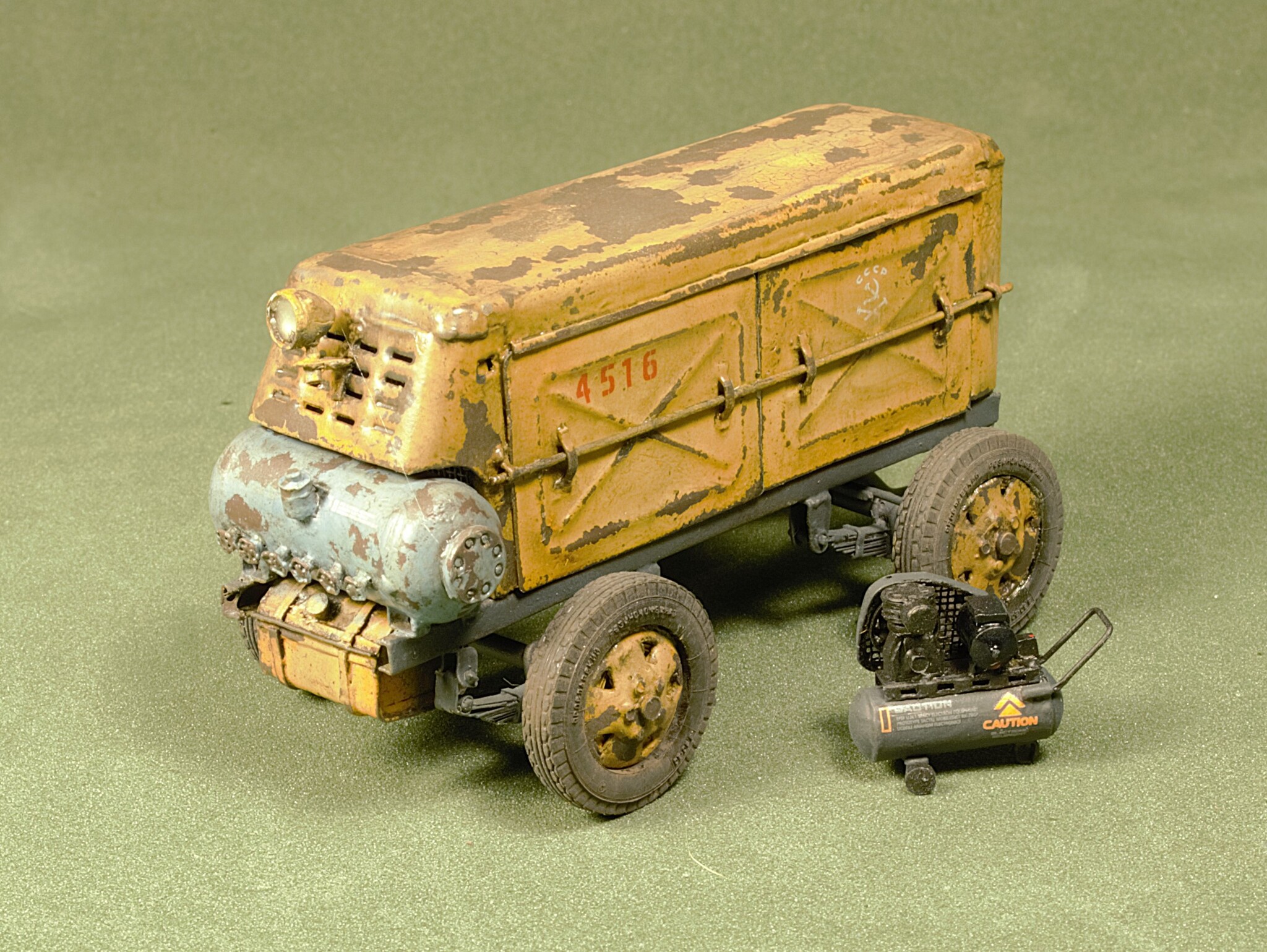

фото.18
фото.19
фото.20 Ну и конечно же куда без Анастасия с коллегами !
фото.21
фото.22
Честно признаюсь, запорол диски колес, но не стал переделывать, может позже соберусь с духом, отработаю технологию штамповки и сделаю как положено, но это не точно
На этом откланяюсь, до следующего поста. Всем благодарю за внимание !
