Кнопочную фабрику сделал

Я очень люблю кнопки. Иногда по вечерам пораньше спать ложусь, чтобы с утра можно было пораньше встать и начать нажимать кнопки. Все кнопки, какие были дома, понажимал. В прошлом году решил разных, новых кнопок прикупить. Забрал посылку с кнопками с Почты и думаю: «Нахуя мне просто кнопки?! Они же что-то делать должны. Все кнопки дома что-то делают».


В общем, слабоумие и свободное время:

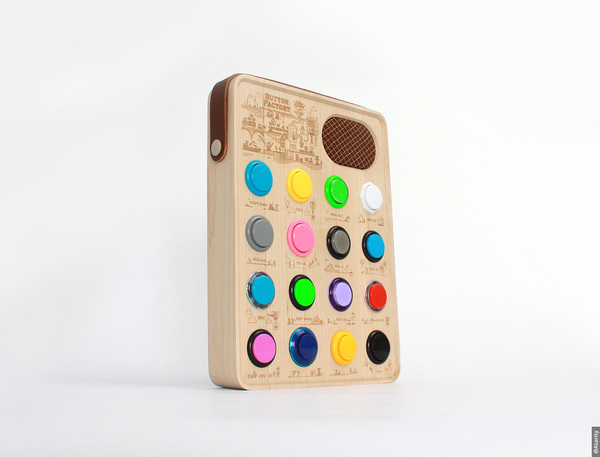

Кнопочную фабрику сделал Кнопка, Дерево, Своими руками, Слабоумие, Длиннопост, Видео

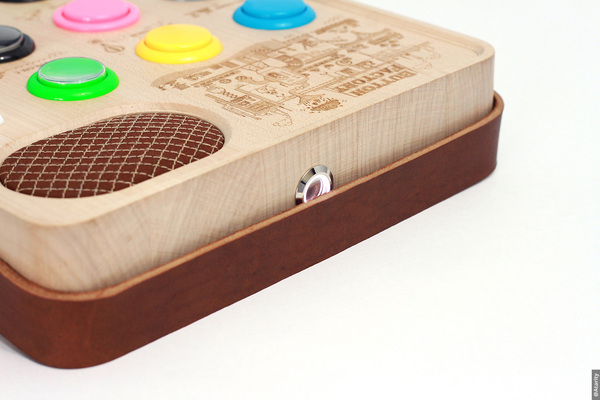

Кнопочную фабрику сделал Кнопка, Дерево, Своими руками, Слабоумие, Длиннопост, Видео

Делать решил простой музыкльный миксер на 16 каналов. Электронику самому колхозить не хотелось (на самом деле просто не умею) и я взял готовый модуль WAV Trigger, который производит Sparkfun по лицензии.

Кнопочную фабрику сделал Кнопка, Дерево, Своими руками, Слабоумие, Длиннопост, Видео

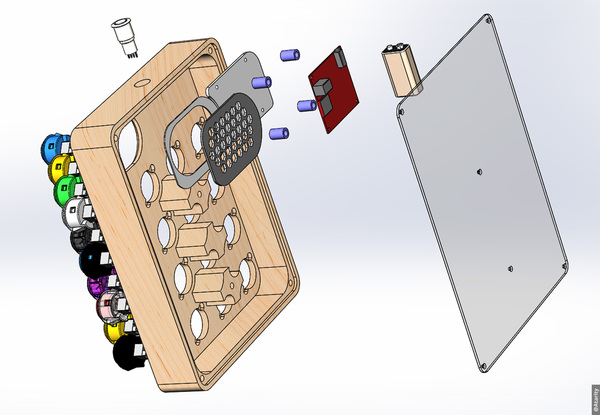

Начертил в CADе всё барахло чтобы проверить размеры. Прикинул материалы. Местами получился откровенный оверкилл (карбоновая крышка, опоры под ней и пр.) и теперь этой штукой можно забивать гвозди. Правда, это, скорее, минус.


Экспортировал все вектора и отдал корпус во фрезеровку. Сделан он из клеёного клёна чтобы сезонное расширение древесины было более контролируемым. Карбоновая крышка тоже фрезерована, остальное — лазер.

Кнопочную фабрику сделал Кнопка, Дерево, Своими руками, Слабоумие, Длиннопост, Видео

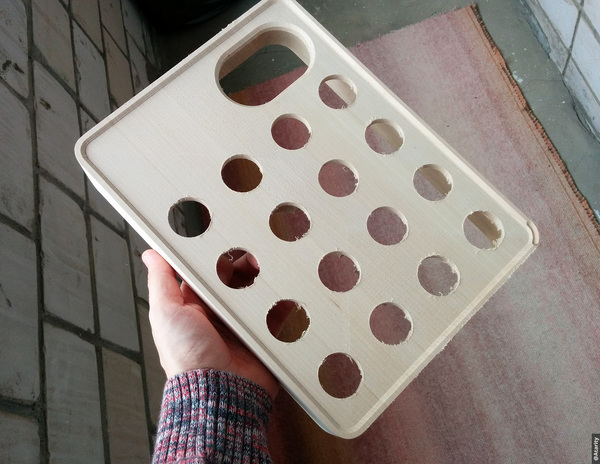

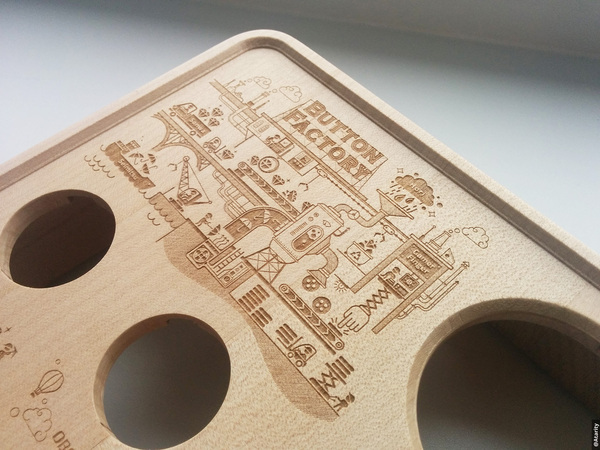

Свежак после фрезеровки. Море ручного труда впереди.

Кнопочную фабрику сделал Кнопка, Дерево, Своими руками, Слабоумие, Длиннопост, Видео

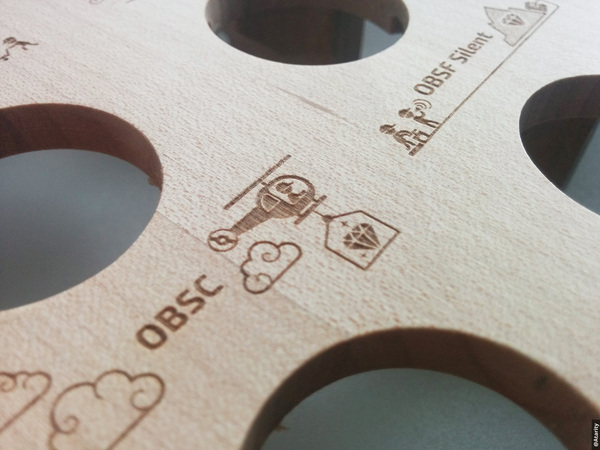

После обработки и покрытия лаком. Старался сохранить текстуру, поэтому попробовал 10, или 12 сортов лаков и масел — в итоге выбрал худший. Рисунок для гравировки делала подруга, она иллюстратор. Мы вдохновлялись элементами современного GUI от Teenage Engineering. Все кнопки — это разные модели от разных производителей. В иллюстрации под каждой кнопкой есть отсылки к производителям.

Кнопочную фабрику сделал Кнопка, Дерево, Своими руками, Слабоумие, Длиннопост, Видео

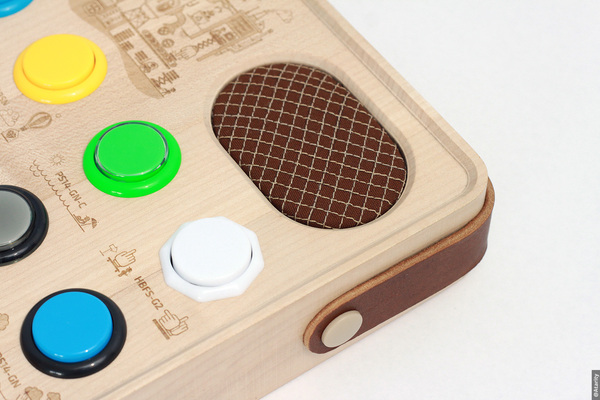

Бриллианты — это Sanwa, зонтики — Seimitsu. А Hori делают чистую магию.)

Кнопочную фабрику сделал Кнопка, Дерево, Своими руками, Слабоумие, Длиннопост, Видео

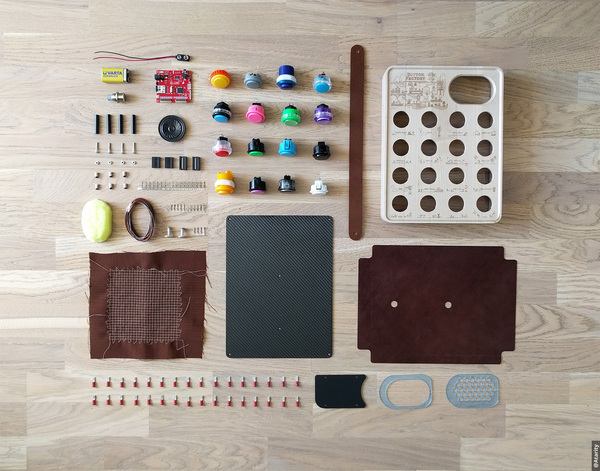

Все детали перед сборкой. Кусок замши для крышки, кожаная ручка, клеммники, ткань для гриля. Все винты кастомные. Чтобы никого не обманывать: сборка устройства заняла у меня два выходных дня. Но для того чтобы подготовить все детали на этой фотографии у меня ушёл почти год, половину из которого я провёл в командировках по работе. Так что многие детали были привезены из совершенно разных ебеней, хотя я спокойно мог купить их в ларьке рядом со своим домом.

Кнопочную фабрику сделал Кнопка, Дерево, Своими руками, Слабоумие, Длиннопост, Видео

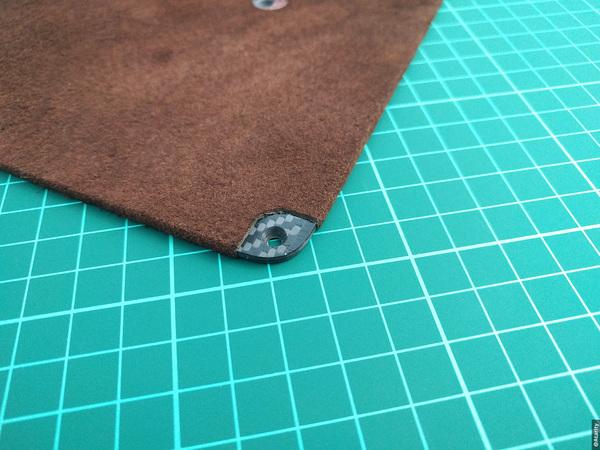

Клеим замшу, зенкуем карбон.

Кнопочную фабрику сделал Кнопка, Дерево, Своими руками, Слабоумие, Длиннопост, Видео

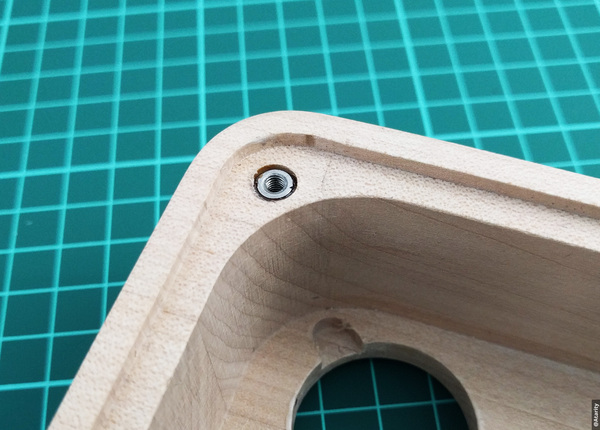

Устанавливаем закладные элементы. В последний раз чистим деревяху.

Кнопочную фабрику сделал Кнопка, Дерево, Своими руками, Слабоумие, Длиннопост, Видео

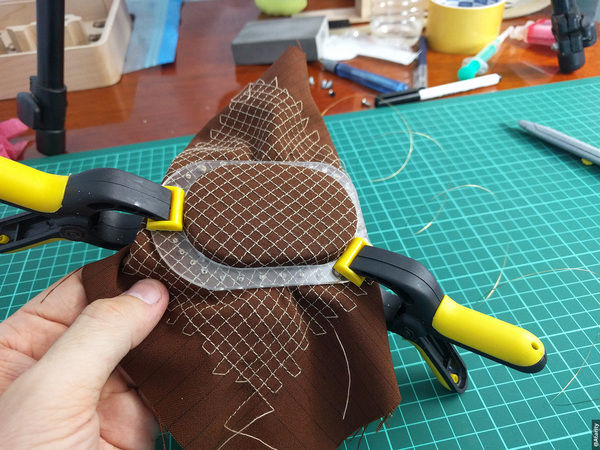

Собираем защитный гриль для динамика. Удивляемся тому, что он выглядит и работат, как задумано.

Кнопочную фабрику сделал Кнопка, Дерево, Своими руками, Слабоумие, Длиннопост, Видео

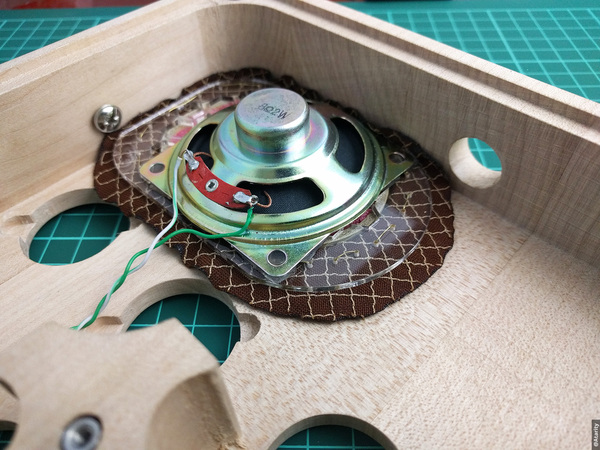

Устанавливаем гриль со спикером в корпус.

Кнопочную фабрику сделал Кнопка, Дерево, Своими руками, Слабоумие, Длиннопост, Видео

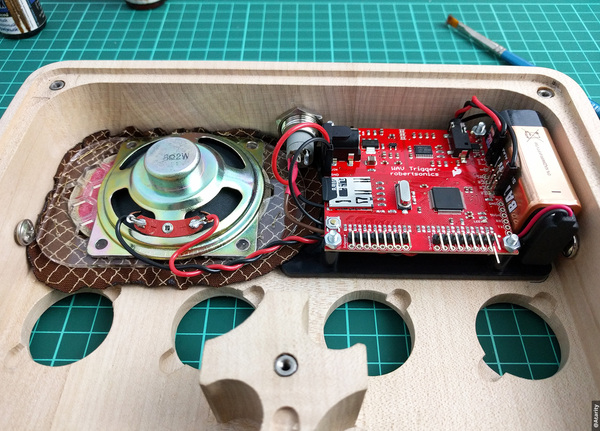

Собираем всю электронную начинку. Припаиваем пины, разъёмы и кнопки. Основной элемент питания — обычная 9в «Крона». Её хватает примерно на 10 часов гудежа. Все сэмплы кодируются специальным образом и записываются на SD карту. Отдельно собирается конфиг, который описывает логику работы для каждой кнопки.

Кнопочную фабрику сделал Кнопка, Дерево, Своими руками, Слабоумие, Длиннопост, Видео

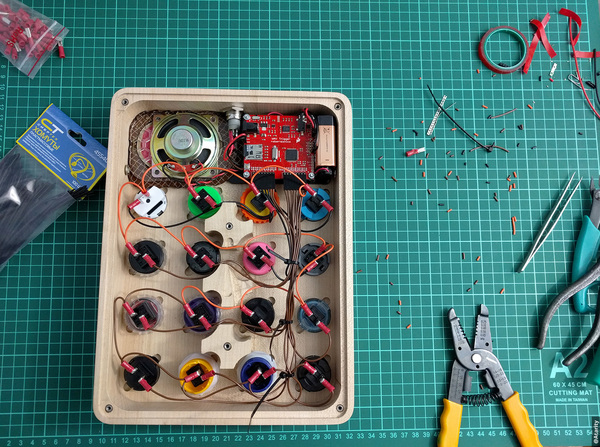

Я не самый аккуратный укладчик кабеля. Утешаю себя тем, что все кнопки разные и контакты у них сориентированы тоже по-разному.

Кнопочную фабрику сделал Кнопка, Дерево, Своими руками, Слабоумие, Длиннопост, Видео
Кнопочную фабрику сделал Кнопка, Дерево, Своими руками, Слабоумие, Длиннопост, Видео
Кнопочную фабрику сделал Кнопка, Дерево, Своими руками, Слабоумие, Длиннопост, Видео

Бонус для тех, у кого хватило сил домотать до конца. Видео всего процесса сборки и короткая демонстрация в самом конце. 8 часов скукожено до 22 минут. Это лучшее, под что вы можете уснуть сегодня ночью.
