Клапан сильфонный 14нж17п⁠⁠

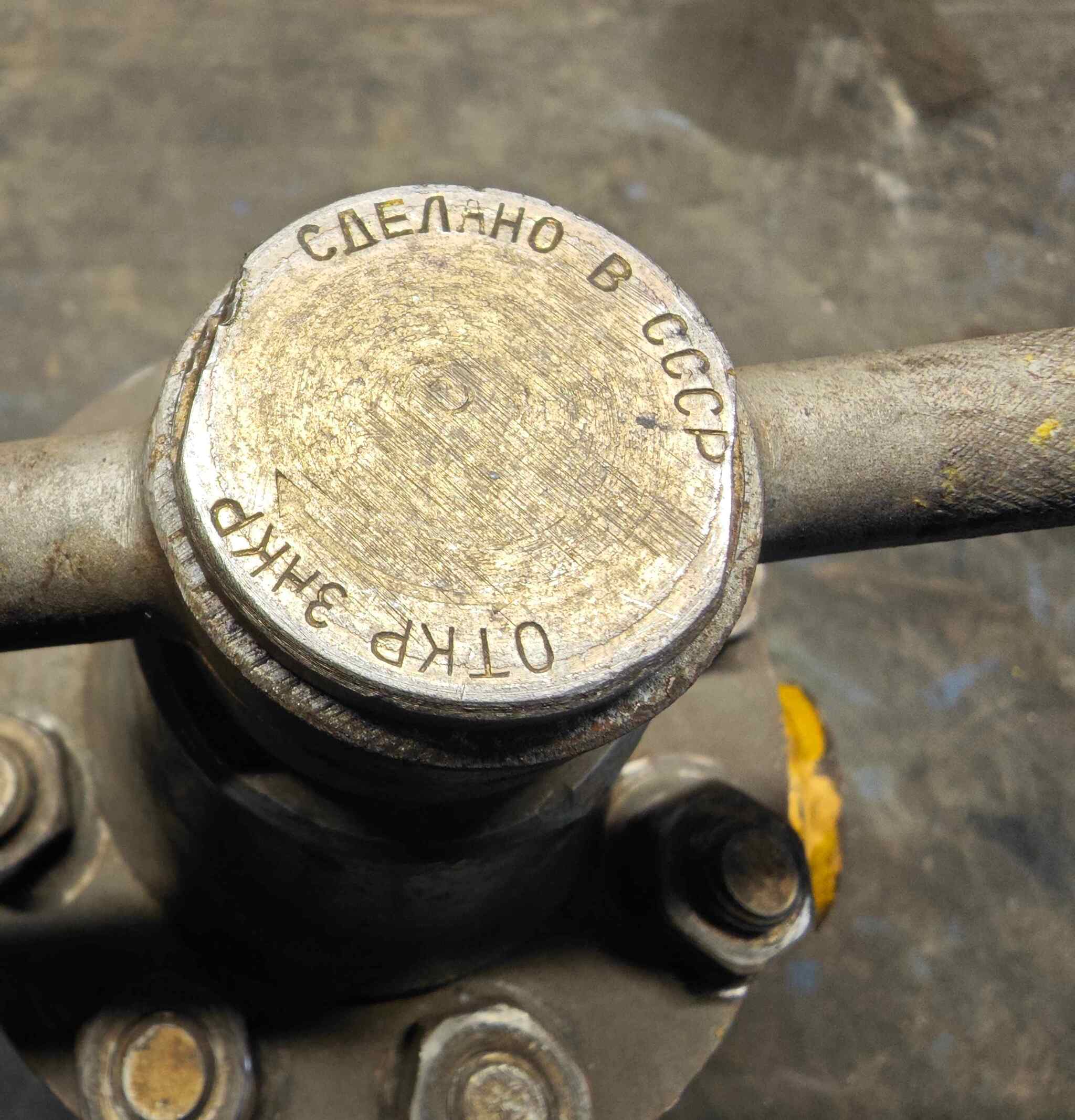

На работе в металлоломе нашел интересный экземпляр вентиля. Я такие видел на трубопроводах масла и водорода, но разбирать такие не приходилось, не наше оборудование. Как он устроен я знал только теоретически, поэтому пройти мимо не смог и забрал его в мастерскую. Немного погуглив выяснил что это 14нж17п - клапан запорный сильфонный Ду50 Ру10.

Сильфон это металлическая гофра которая герметизирует шпиндель клапана относительно рабочей среды, простым языком тут нет сальниковой набивки. Буквы нж означают что корпус из выполнен из нержавеющей стали, п означает что уплотнение фторопласт. Возможно что клапан уже когда то переделывали и изначально он был 14нж17нж потому что на корпусе  было выбито Т-350, а фторопласт хорошо  держит температуру до 200-240 ℃. При разборке клапана уплотнение было фторопласт, поэтому будем считать что это 14нж17п

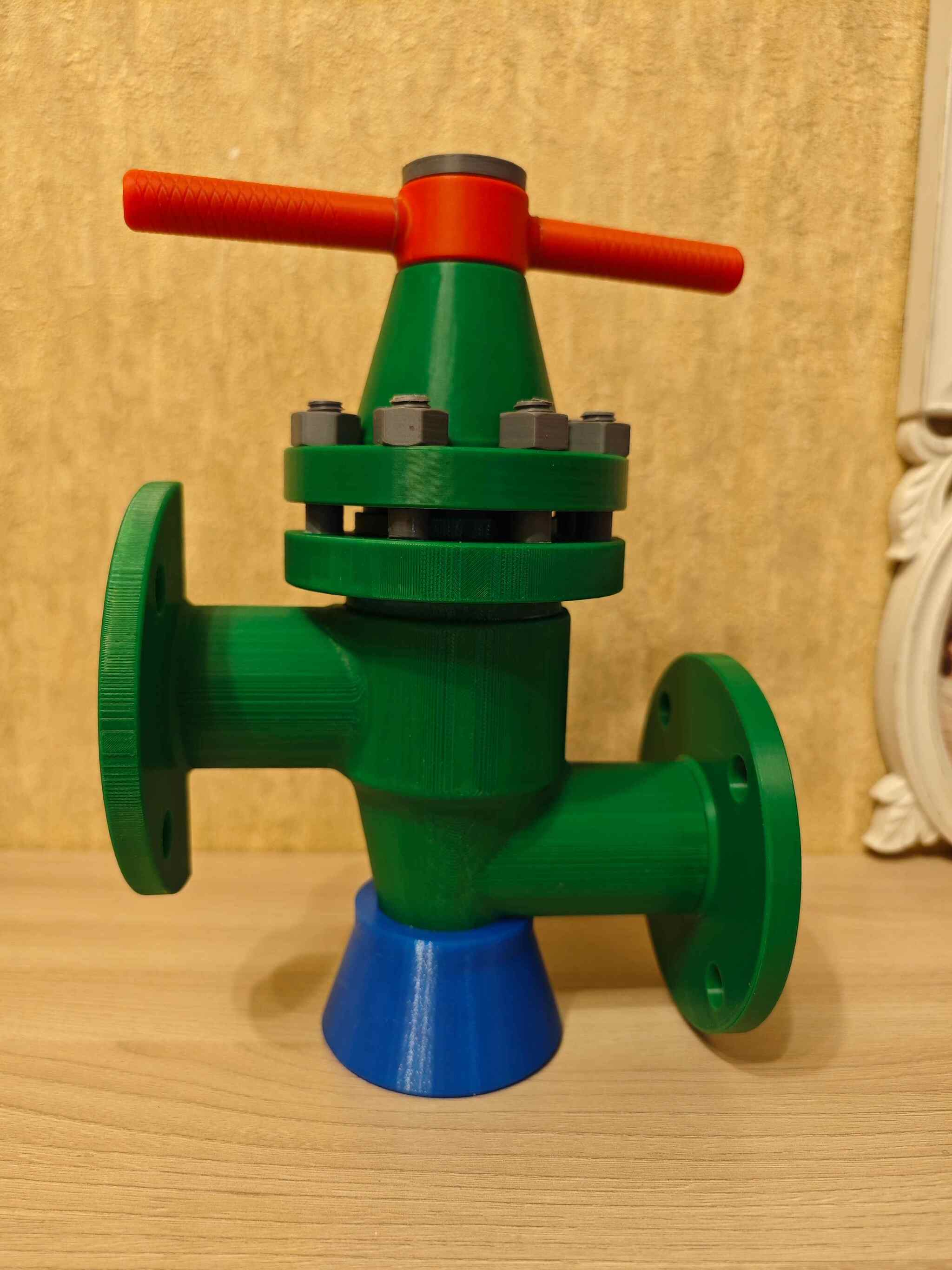

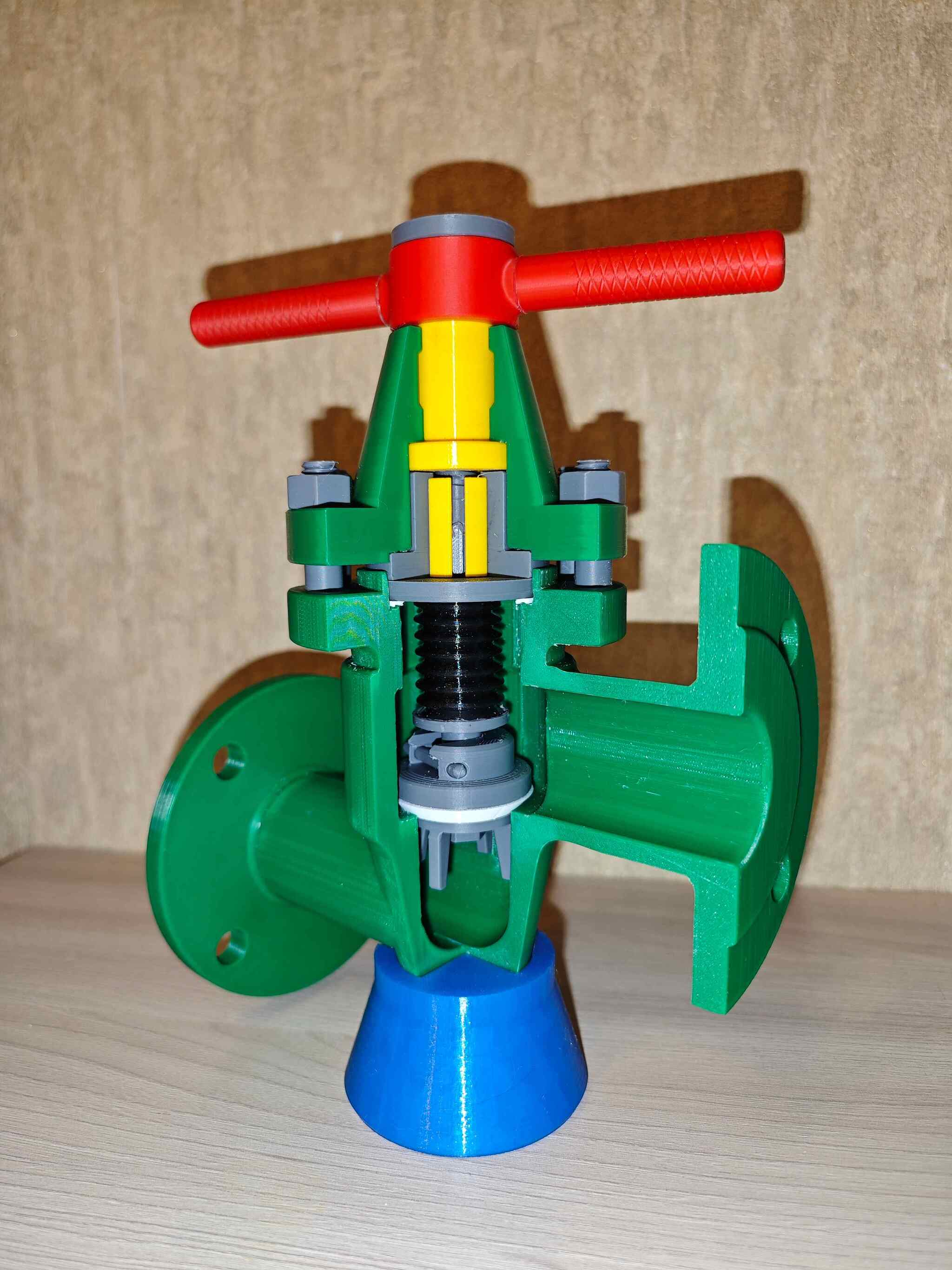

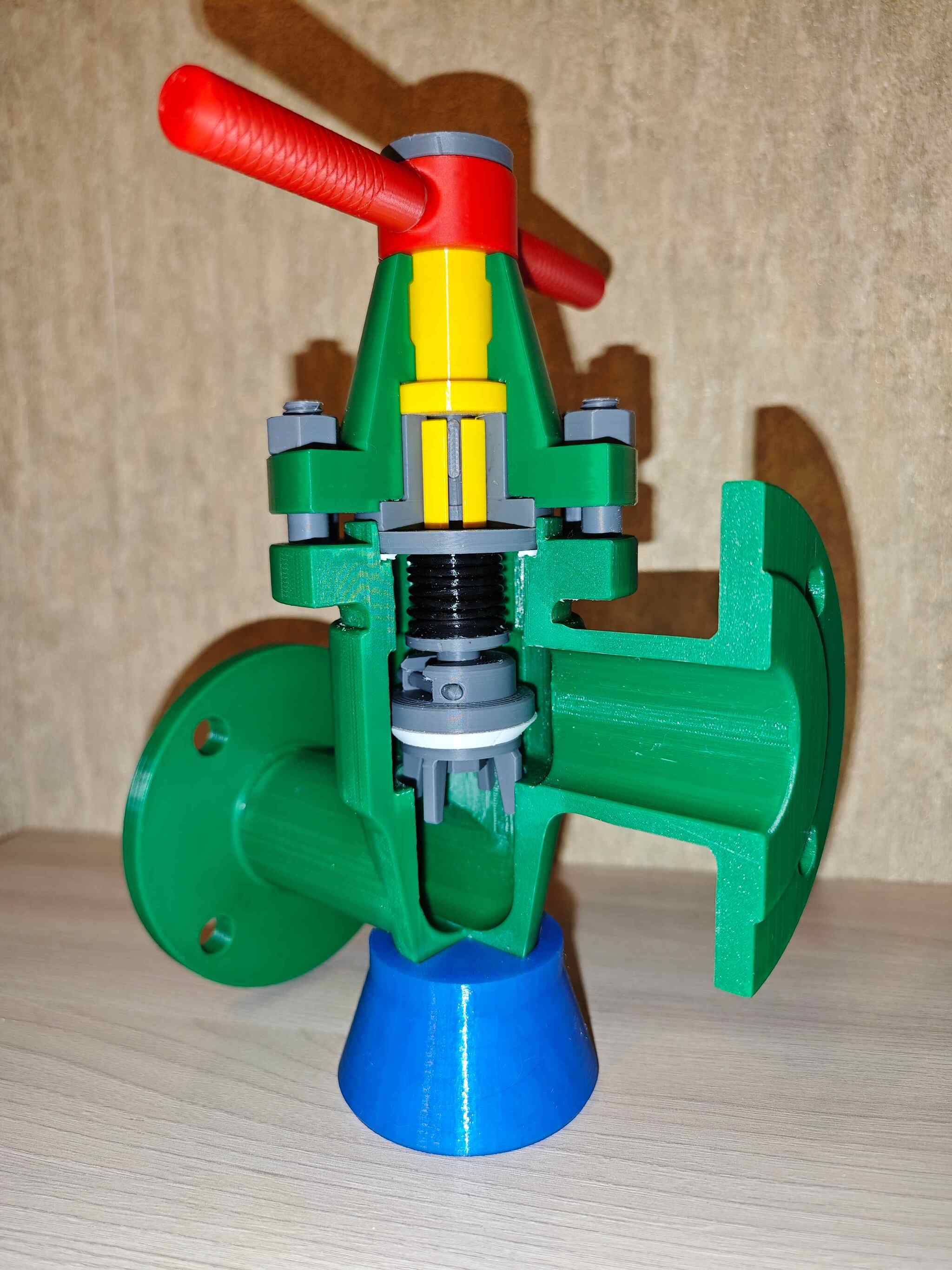

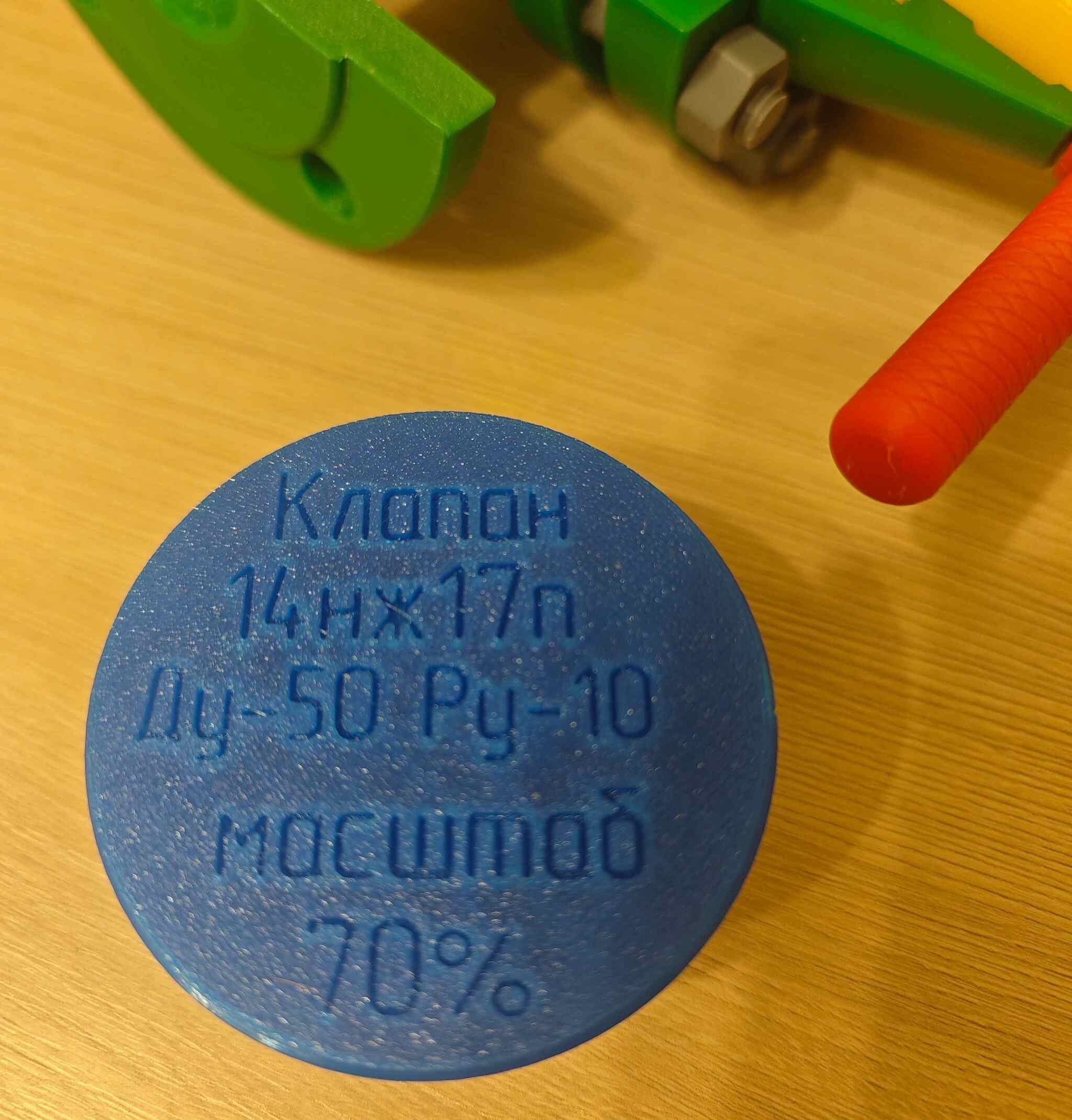

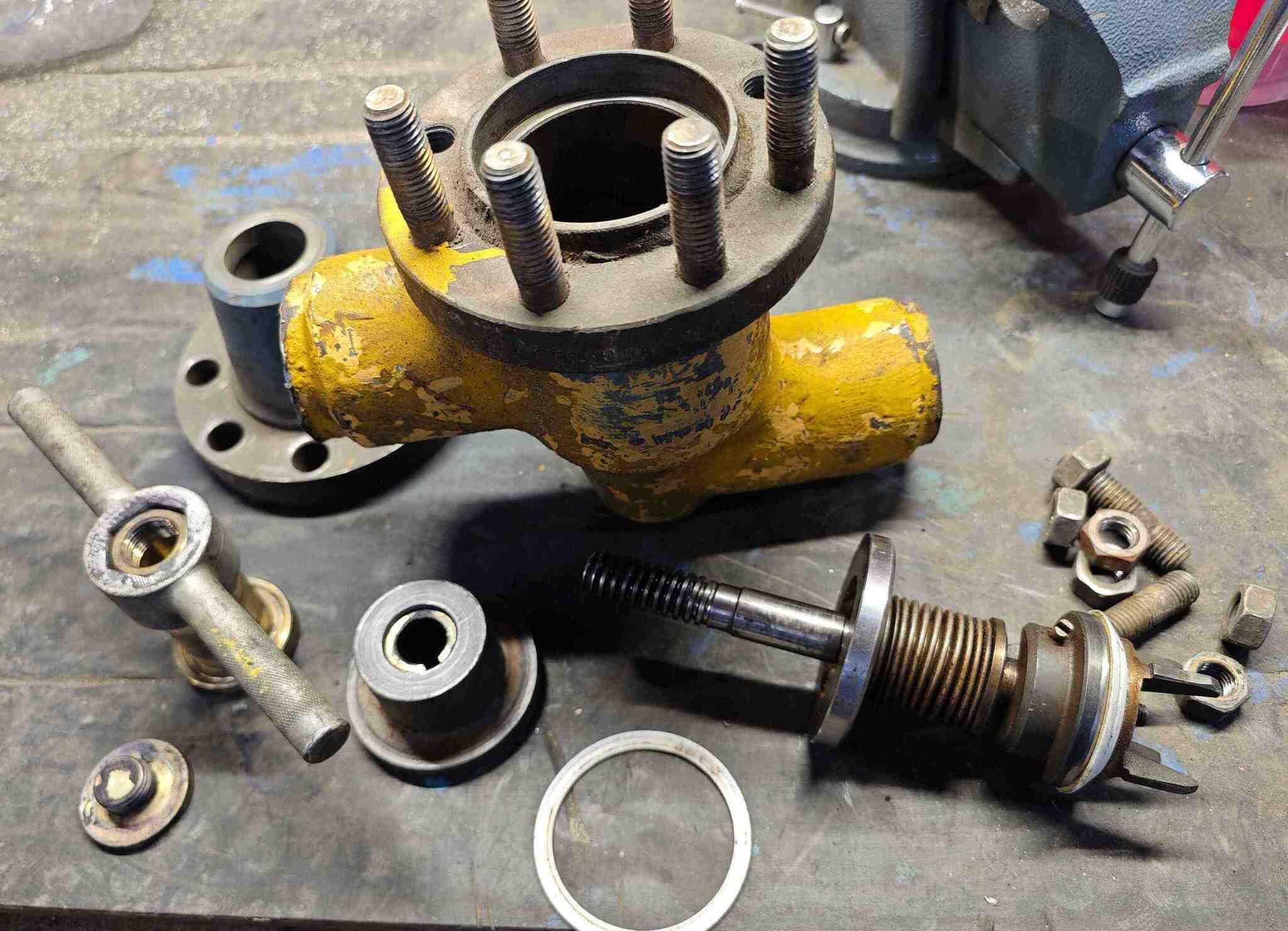

В общем я его разобрал снял все размеры, нарисовал в компасе 3д модельку и распечатал. Получилось, как мне кажется, очень хорошо. Сделал в масштабе 70% от оригинала, печатал ABS пластиком, подставка из PETG, размер месте с подставкой 170*250*110мм. Вес 350гр. Сам сильфон напечатал из черного TPU (серого не было). Клапан открывается и закрывается, можно разобрать и собрать. Открыт для критики.

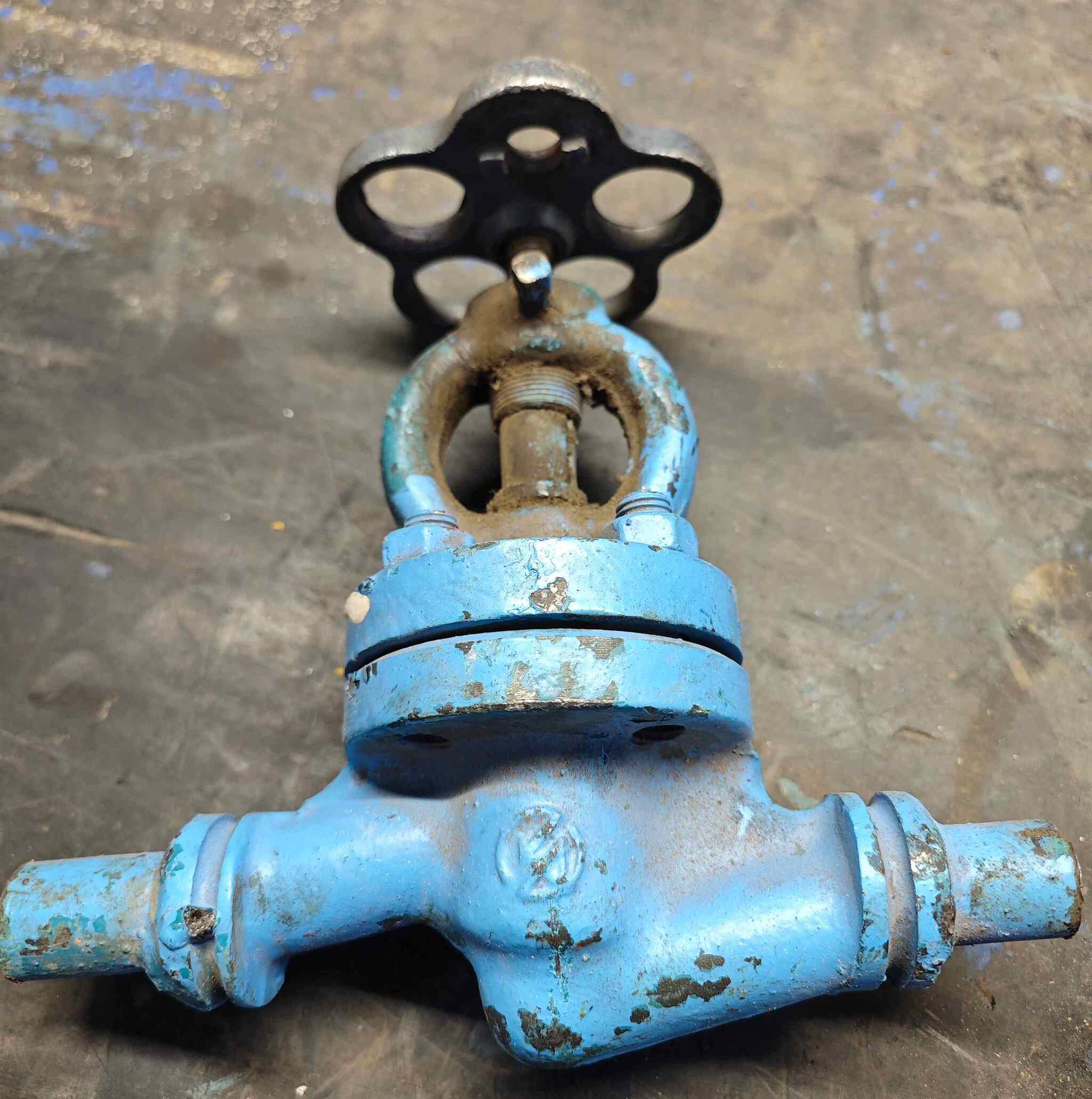

В металлоломе еще вот такой вентиль забрал
