Как я решил сделать доску для шахмат...
В прошлом посте я описывал как сделал шахматные фигуры.
Для полноты картины хотелось сделать и доску, чтоб была цельная, а не складная, как привычные доски. А фигуры аккуратно хранились в ящиках. Подобное печатное уже находил на разных ресурсах.

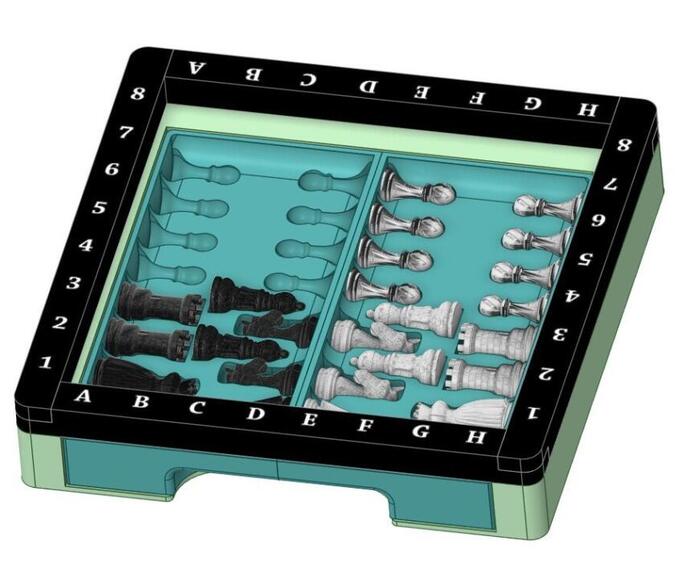

Для этого нарисовал модель доски, придумал, что буду заливать ее эпоксидкой.

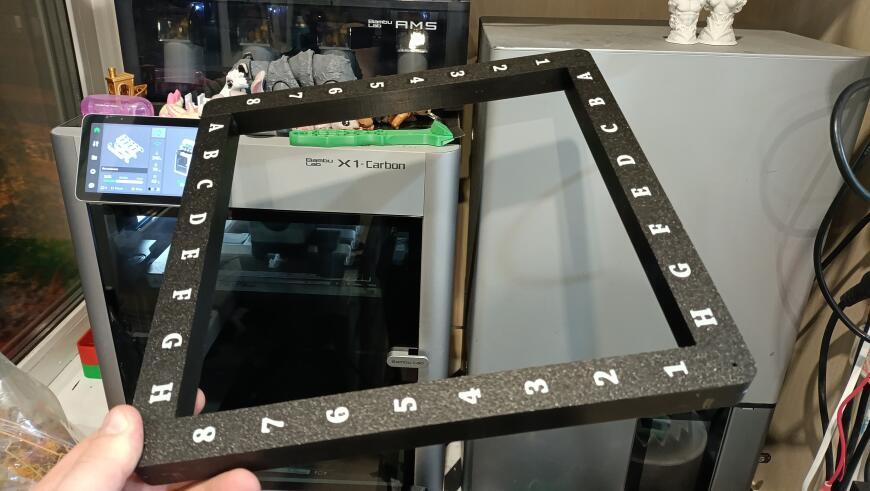

Рамку, внутри которой планировалось лить эпоксидную смолу хотел сделать из дерева, но что-то желающих связываться с фрезеровкой деревянной рамки размером 305*305 мм не нашлось. Поэтому решил печатать, заодно можно и буквы/цифры напечатать. Чтобы эти части влезли на стол Bambu Lab X1 пришлось порезать на 4 планки.
Дальше были попытки склеить, соблюдая перпендикулярность при помощи уголков, струбцин и прочего инвентаря. В итоге, заострив внимание на соблюдении прямых углов я совсем не обратил внимание на то, что склеил неправильно.
Пришлось перемоделить, заодно добавив ласточкин хвост для соблюдения перпендикулярности.
Дальше - склейка, заливка 32 белых кубиков из смолы и попытка придумать как их закрепить друг относительно друга, чтоб потом это все залить черной смолой.
Причем, учитывая, что плоские грани кубиков совсем не идеально плоские и чтоб под них не затекло черной смолы, которая бы точно испортила четкость границ полей пришлось продумать приклейку кубиков на высоте 0,7 мм от плоскости доски, и этот зазор залить прозрачной смолой. Таким образом и белые кубики будут зафиксированы и можно будет залить потом черной смолой, не боясь что границы где-то смажутся.
Для начала приклеил по периметру кубики, а остальные "подвесил" при помощи распечатанных ребер и термоклея.
После этого заливка прозрачной эпоксидкой, высыхание и заливка черной.
Для получения идеально ровной и гладкой поверхности использовал кусок зеркала и разделительную смазку ВсМ, для того, чтоб эпоксидка не залипла на зеркале. Рамку с кубиками по углам и серединам сторон прижимаем струбцинами.
По итогу получилась ровная матовая доска. Матовая потому, что разделительная смазка дает матовую поверхность на зеркале.
Дальше, мне нужно было распечатать нижнюю часть, с ящиками. Ящики отлично влезли в мою ворону с областью печати 300*300.
Фигуры в своих ложементах, что исключает их удары друг об друга и порчу мелких элементов.
А вот нижняя часть никак не влезала. Если резать, это 4 куска, которые потом надо склеить. Пришлось напрягать товарища, у него ворона чуть побольше, 350 мм и моя деталь отлично вписалась.
Для фиксации ящиков в закрытом положении пришлось долго копаться в мебельной фурнитуре. Ничего толкового там не нашел, за то нашлось на всеми любимом детище Джека Ма. Специальные замочки с захватом, их часто применяют в бардачках.
Дальше приклейка доски к нижней части, тюбик шпатлевки, наждачинг с водичкой в ванной. В процессе, инициатору этой шахматной эпопеи захотелось опробовать доску с новыми фигурами.
Потом немного малярного скотча, балончик черной краски и лак для финиша.
Снизу приклеил печатные ножки из TPU. И на этом можно считать гештальт закрытым, спустя почти год с начала работ над этим проектом.
