IPhone 6s нужна помощь

Здравствуйте. Такое дело - пропала сеть на iPhone 6s. При замене трансивера U_wtr_rf сеть появляется, но пропадает касание и отпечаток touch id!) Если снять транс, то касание и отпечаток снова появляются. Все элементы на месте. Есть ли опыт у вас в подобном решении?)
Тел прошивал, болячка та же

Правила сообщества

Посты с процессом ремонта создавайте в родительском сообществе pikabu.ru/community/remont.


В этом сообществе, можно выкладывать посты с просьбами о помощи в ремонте электро-техники. Цифровой, бытовой и т.п., а про ремонт картин, квартир, ванн и унитазов, писать в других сообществах :)

Требования к оформлению постов:

1. Максимально полное наименование устройства.

2. Какие условия привели к поломке, если таковые известны.

3. Что уже делали с устройством.

4. Какое имеется оборудование.

5. Ну и соответственно, уровень знаний.

1
Автор поста оценил этот комментарий
Что бы это проверить, нужно раскопать 2й слой платы рядом с u4100 и замерить осцилографом, так как это сигнальная линия, но она по факту никак не пересекается с трансивером и даже кп модема. Кстати, его уже заменили?
раскрыть ветку (1)
1
Автор поста оценил этот комментарий
Нет, до него руки пока не дошли, увы, но запала мысль про линии PP1V8_TOUCH и PP2V75_MAMBA_CONN,PP1V8_TOUCH_TO_MAMBA_CONN.. очистил резюки и фильтры, вроде все сидят на месте, но теперь честно стал писать, что тач айди не работает, хотя нажатие есть. Думаю завтра туда копнуть для начала .или я снова загоняюсь и нужно pmd менять?😁😵‍💫
1
Автор поста оценил этот комментарий
Рядом с разъёмом дисплея?)
Расскажите, очень интересно же)
раскрыть ветку (1)
0
Автор поста оценил этот комментарий
И с 8, после сброса пишет нет сети. Но активируется. Видит, что нет сим, но пишет нет сети. Ставишь сим - сеть есть, оператор отображается
0
Автор поста оценил этот комментарий

Ну это классика уже. Позавчера искал решение по своему вопросу. И тоже на коммент "Всё заработало. Вопрос решён", человек написал, что только в рунете такое встречал. Вопрос  решен - так расскажите как решен! Но такое редко встречается. Мне вот тоже интересно в каком месте он нашел дохлый резюк. Но исходя из того, что ответа нет уже 3 дня - это каждый будет сам искать этот резюк, при подобной поломке. :-(

раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Выше (или ниже 😁, ищите коммент) ответил, читайте😬
показать ответы
1
Автор поста оценил этот комментарий
Рядом с разъёмом дисплея?)
Расскажите, очень интересно же)
раскрыть ветку (1)
0
Автор поста оценил этот комментарий
В общем.. КП модема не менял, толкнул просто, менял только транс. Сам модем не трогал. Связь появилась. Пропаял кондеры около разъёма кнопки, какой из них был ответственнен за тач сейчас не скажу (по схеме есть), касание (отпечаток) появилось (отвал кондера утащил за собой шлейф кнопки/3д тачка, пришлось менять). А тачскрин отказал - сдох резюк 4125, поменял и тачскрин заработал.. Быстро не ответил, так как притащили Х пересобирал, потом 8 приобрёл (битый, пропал звук записи диктофона и разговора), ну и 7 простую, у него периодически полифония отваливается, висит на 1% заряда и перезаряжается. Вот по нему бы я тожж хотел узнать, что копнуть?😁 Пробовал толкнуть АКБ, но разницы нет - на зарядке стоит на том проценте, до которого толкнул и ребут. Потребление есть, нормальное, но будто бы уходит мимо. АКБ менял, с оба чёт ещё руки не дошли
1
Автор поста оценил этот комментарий
Что бы это проверить, нужно раскопать 2й слой платы рядом с u4100 и замерить осцилографом, так как это сигнальная линия, но она по факту никак не пересекается с трансивером и даже кп модема. Кстати, его уже заменили?
раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Всё, всё заработало, нашёл резюк виновник. Благодарю за советы
показать ответы
1
Автор поста оценил этот комментарий
Что бы это проверить, нужно раскопать 2й слой платы рядом с u4100 и замерить осцилографом, так как это сигнальная линия, но она по факту никак не пересекается с трансивером и даже кп модема. Кстати, его уже заменили?
раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Поменял, работает касание, но отвалился тачскрин. Поэтому и писал про линию pp1v8тач
14
Автор поста оценил этот комментарий
Итак диагностика по описанию:
Надо изначально понять, что связывает сеть и тачскрин с touch id.
Начинаем по цепочке.
Wrt связано по питанию ldo 1.0v и линией тактовой частоты запуска 19p2m_wtr_in с контроллером питания модема.
Eсли вы устанавливаете трансивер, то вероятно на этих линиях замыкание и кп модема частично уходит в защиту, выдавая питания на модем.
Но!
В iphone 6s кп модема так же является частью запуска тачскрина через линию lcm_to_owl_bsync.
Теперь touch id.
Единственая линия, которая связывает коннектор дисплея и тачскрина, так это lcm_to_mamba_msync_lcm.
Вот по этим линиям и двигайтесь. Возможно ещё proximity датчик при этом отваливает)
Вывод: менять на другой трансивер, либо менять контроллер питания модема)
Иллюстрация к комментарию
раскрыть ветку (1)
0
Автор поста оценил этот комментарий

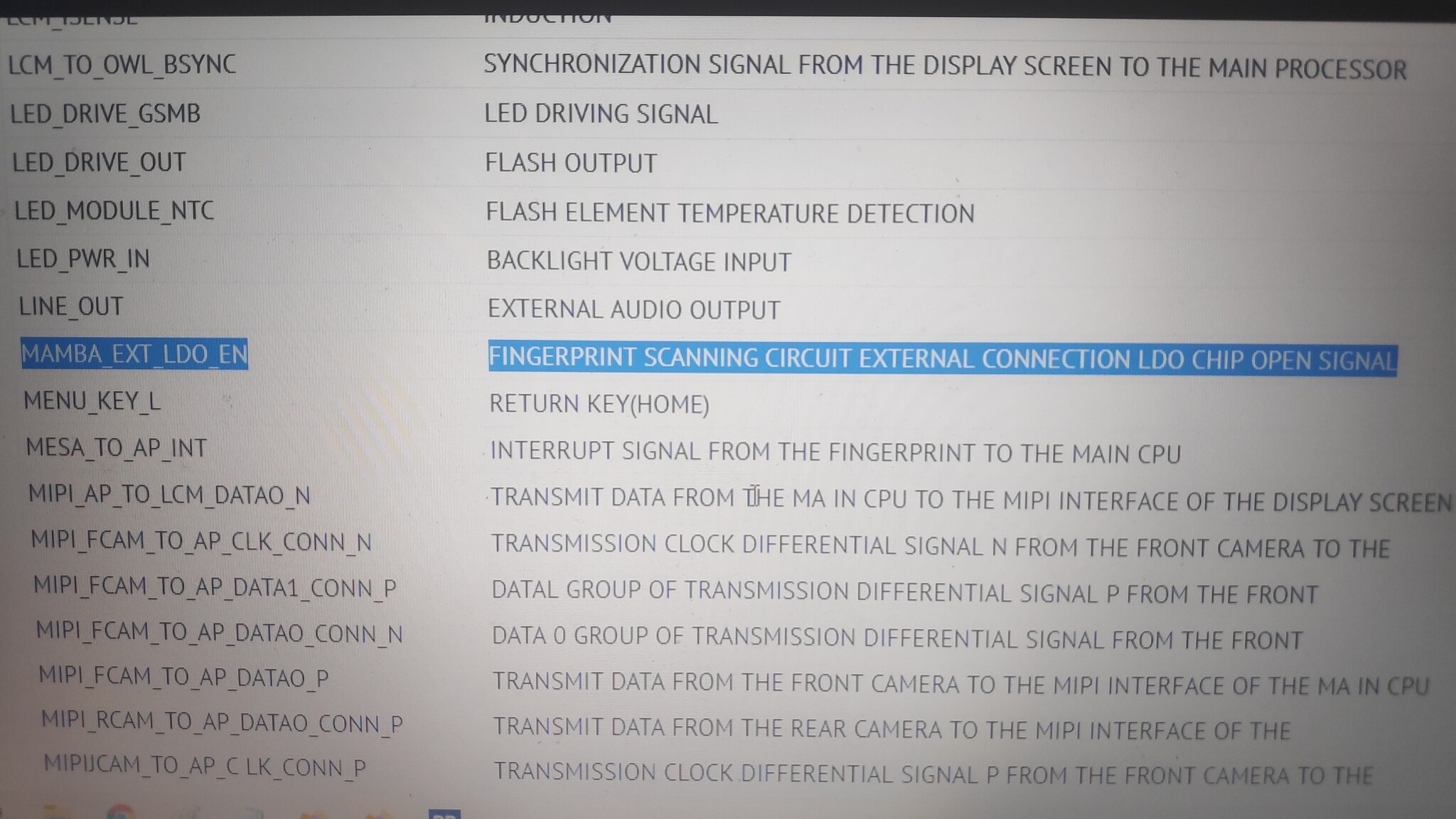

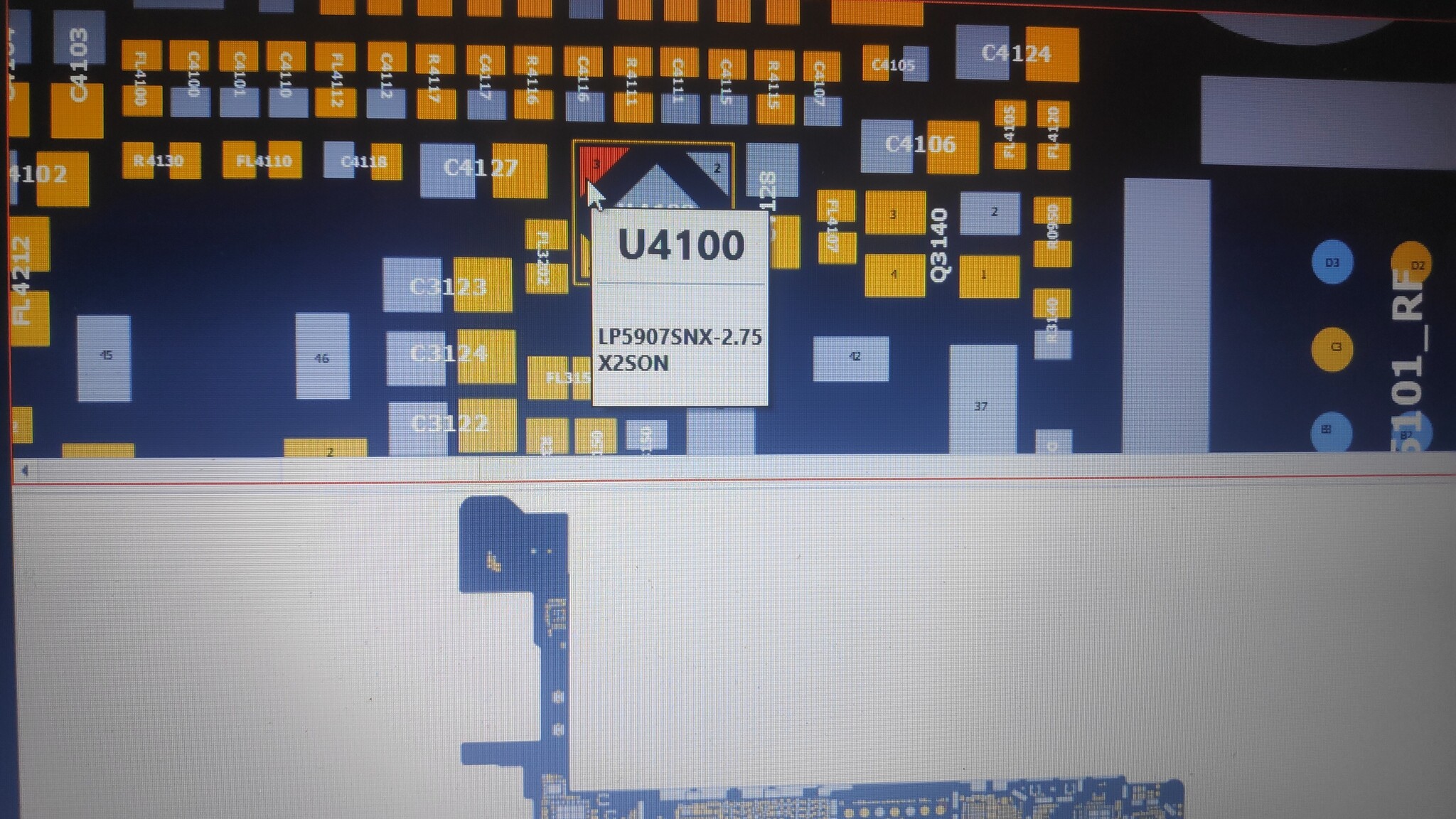

Интересно, а возможно ли кз по MAMBA_EXT_LDO_EN? Вроде пишут, как на первом фото. хотя там всего один контакт на всю плату ..фото 2..или не туда понесло 😁
Иллюстрация к комментарию
Иллюстрация к комментарию
показать ответы
14
Автор поста оценил этот комментарий
Итак диагностика по описанию:
Надо изначально понять, что связывает сеть и тачскрин с touch id.
Начинаем по цепочке.
Wrt связано по питанию ldo 1.0v и линией тактовой частоты запуска 19p2m_wtr_in с контроллером питания модема.
Eсли вы устанавливаете трансивер, то вероятно на этих линиях замыкание и кп модема частично уходит в защиту, выдавая питания на модем.
Но!
В iphone 6s кп модема так же является частью запуска тачскрина через линию lcm_to_owl_bsync.
Теперь touch id.
Единственая линия, которая связывает коннектор дисплея и тачскрина, так это lcm_to_mamba_msync_lcm.
Вот по этим линиям и двигайтесь. Возможно ещё proximity датчик при этом отваливает)
Вывод: менять на другой трансивер, либо менять контроллер питания модема)
Иллюстрация к комментарию
раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Благодарю, сейчас двину дальше разбираться 😵‍💫 трансиверы я менял, результат тот же, вот что странно, что нажатие кнопки Хоум есть физическое, а вот касание и отпечаток пропадают 😁
