График реального времени в программируемом реле ОВЕН ПР225. Owen Logic 2.9⁠⁠

Недавно компания ОВЕН выпустила новое обновление дистрибутива OWEN Logic до версии 2.9.

Приветствую, с вами на связи автор канала, Гридин Семен.

Что появилось новое? Можно строить графики реального времени. Рассмотрим как это можно сделать.

График в Owen Logic

Открываем ПО. Создаем проект, добавляем контроллер.

Добавляем экран.

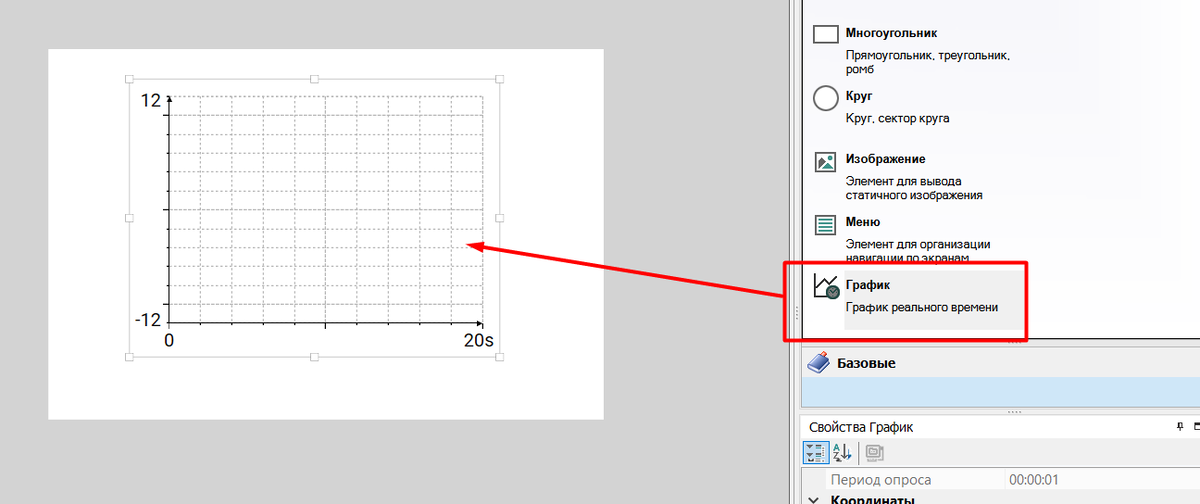

Добавляем график.

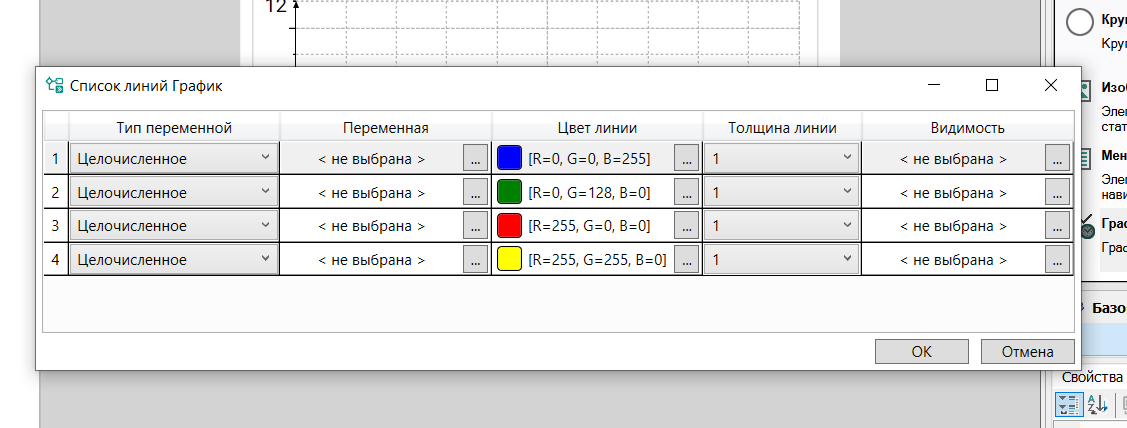

Два раза Щелкаем мышкой и добавляем перья, пока можно до 4.

Переменная - Цвет - Толщина линии - Видимость (если надо)

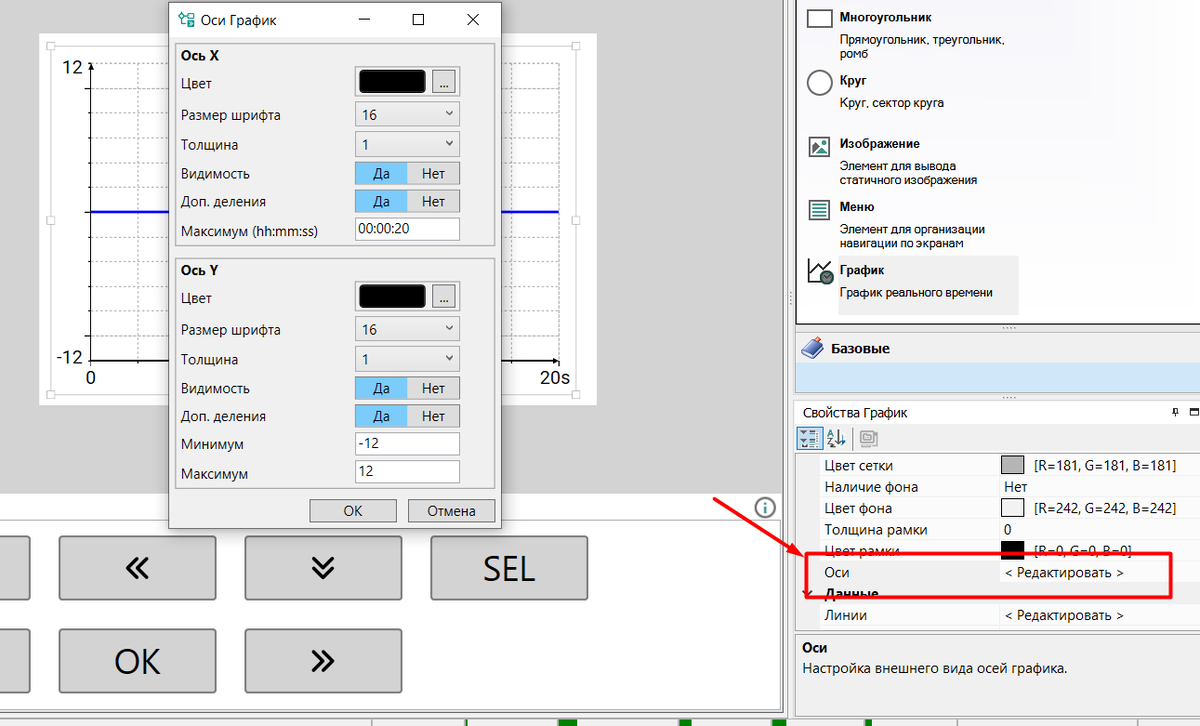

Настраиваем ОСИ - X,Y.

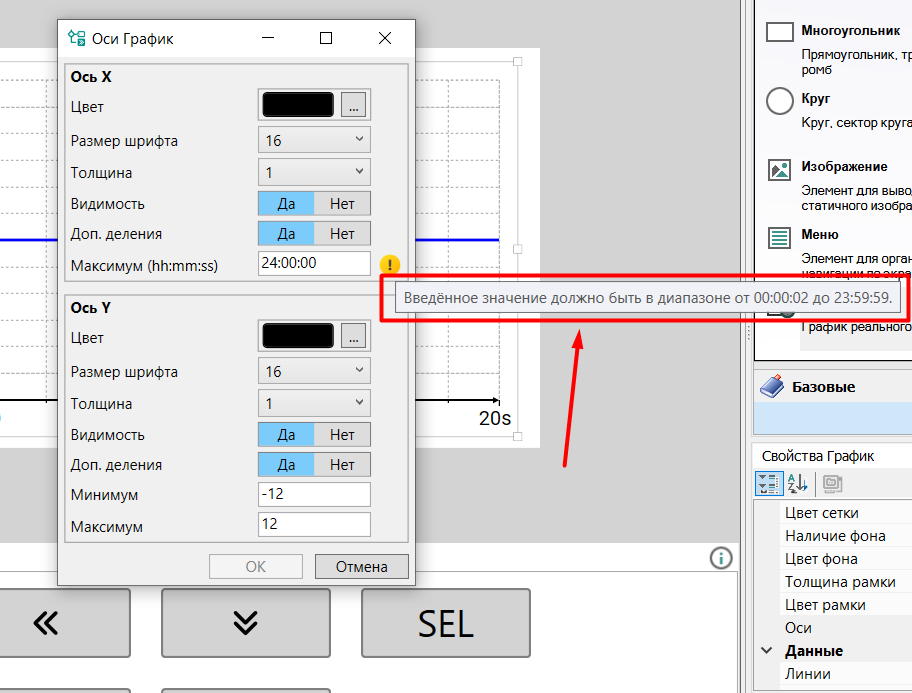

Максимум данные можно посмотреть за сутки. Нам как раз так и нужно.

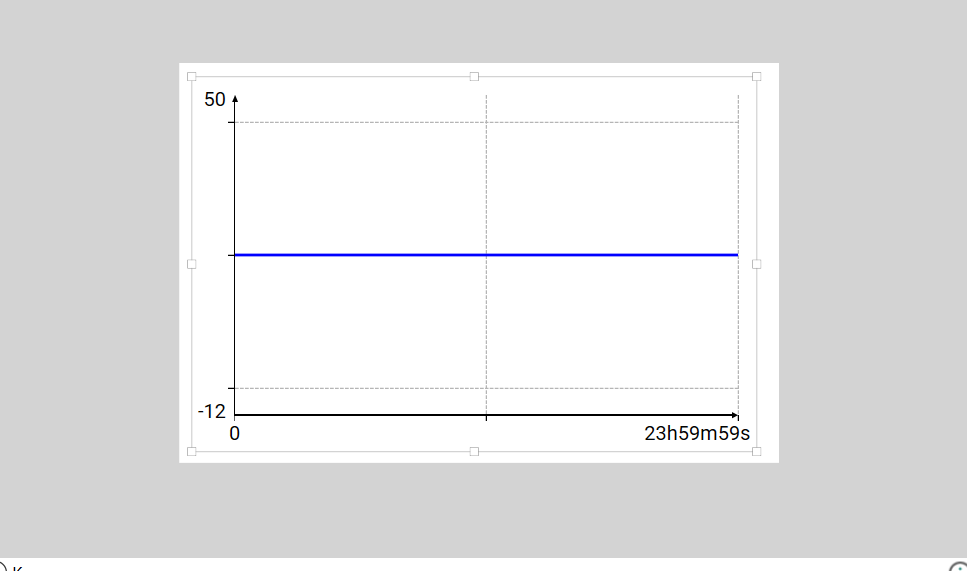

В результате получаем вот такой график.

Подписывайтесь, покажу видео рабочего прибора с результатами.

Всем пока.
