С чего бы начать?

Пожалуй начну с красненького, ведь его ещё не смотрели профессионалы с наклеенным ценником из 90х)

Итак предыстория:

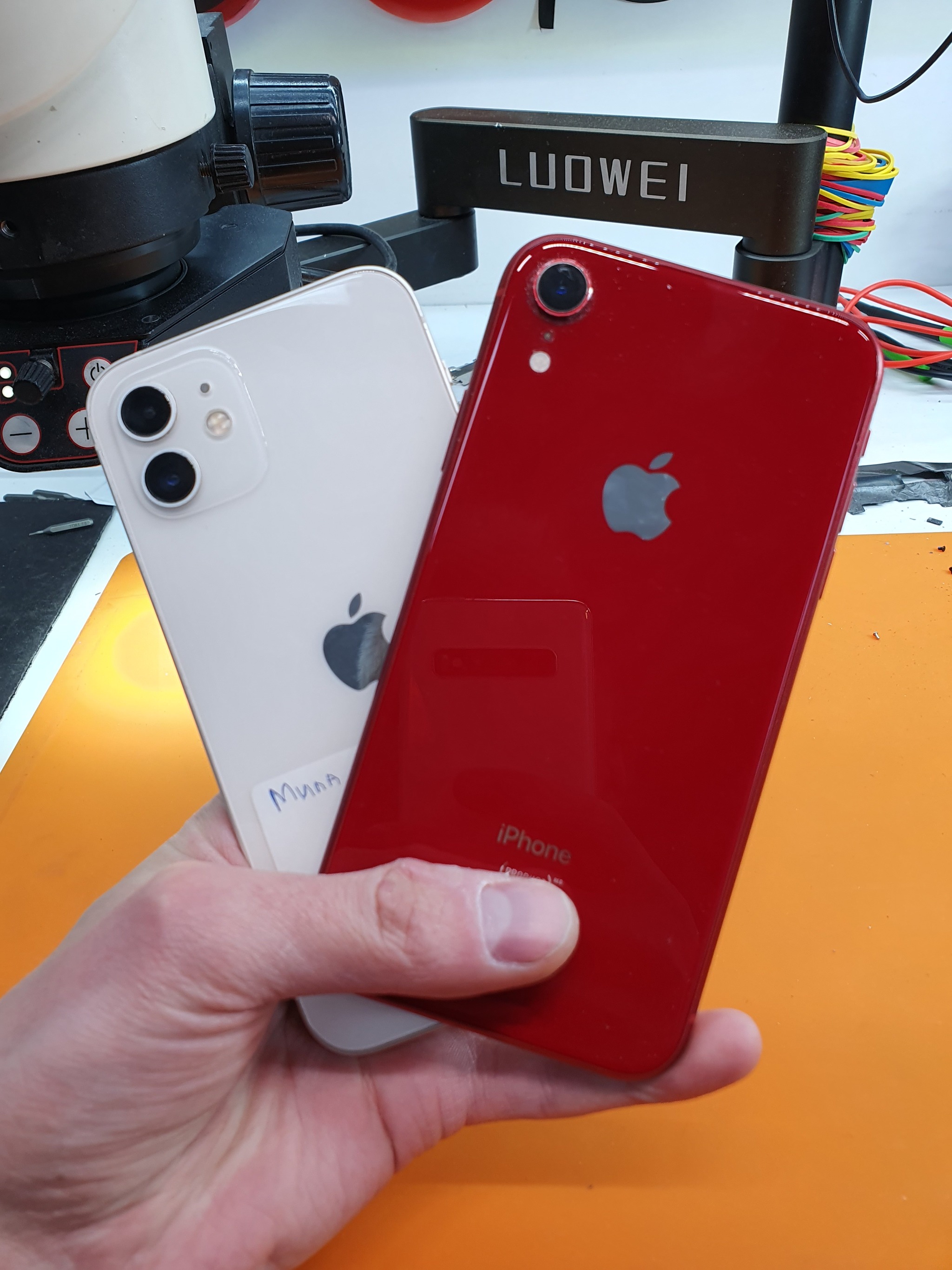

Ехали подружки из Воронежа в Москву (аналог Москва-Воронеж не догонишь) на автобусе и под Тулой оба телефона нужно было подзарядить, ибо тиктоки кончились и вот вставили в usb первый 12. Моргнул молнией и перестал заряжаться и чо, надо же проверить это и на втором 🤦‍♀️

Итог: отработали до пустого аккумулятора и конец. Оба трупы)

Не ну а чо: все так делают, а чем я хуже)) Тоже прыгну xD. Эх, детишки))

Относили в сэрвис на диагностику "мастеру у дома". Вердикт:

"Это нельзя сделать. Вам менять материнскую плату"...

Ясна. Принесли ко мне.

Щас всё будет.

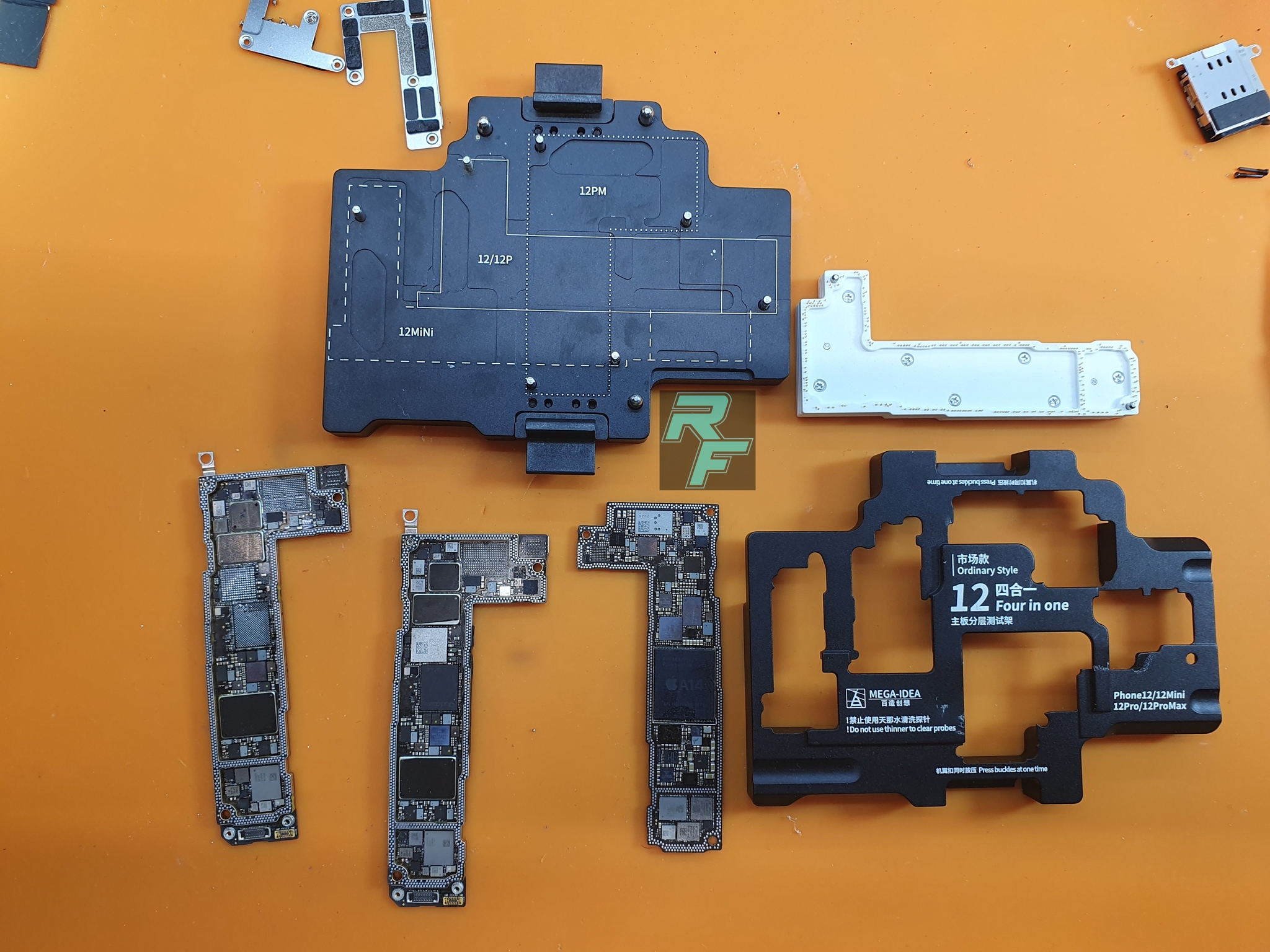

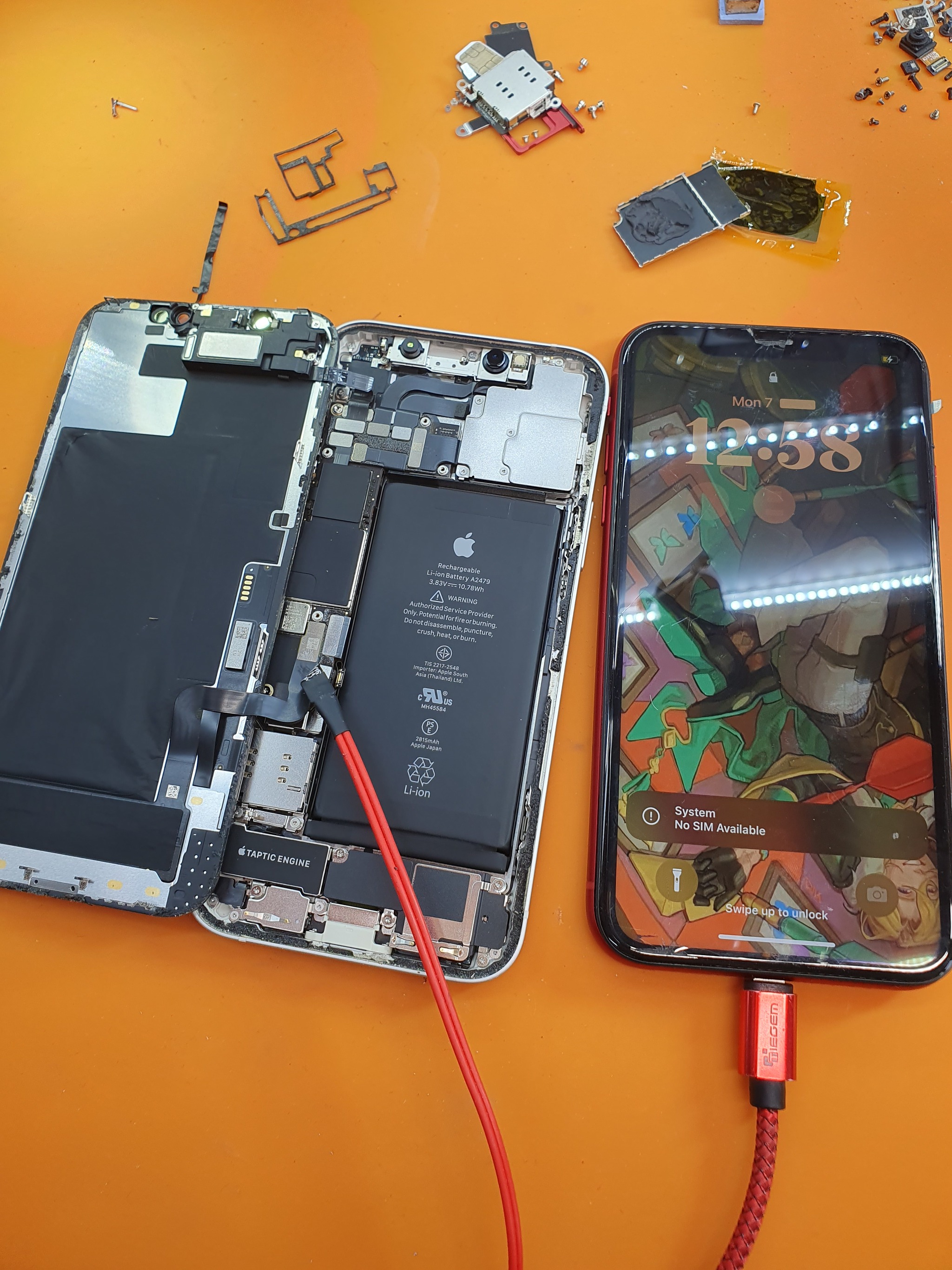

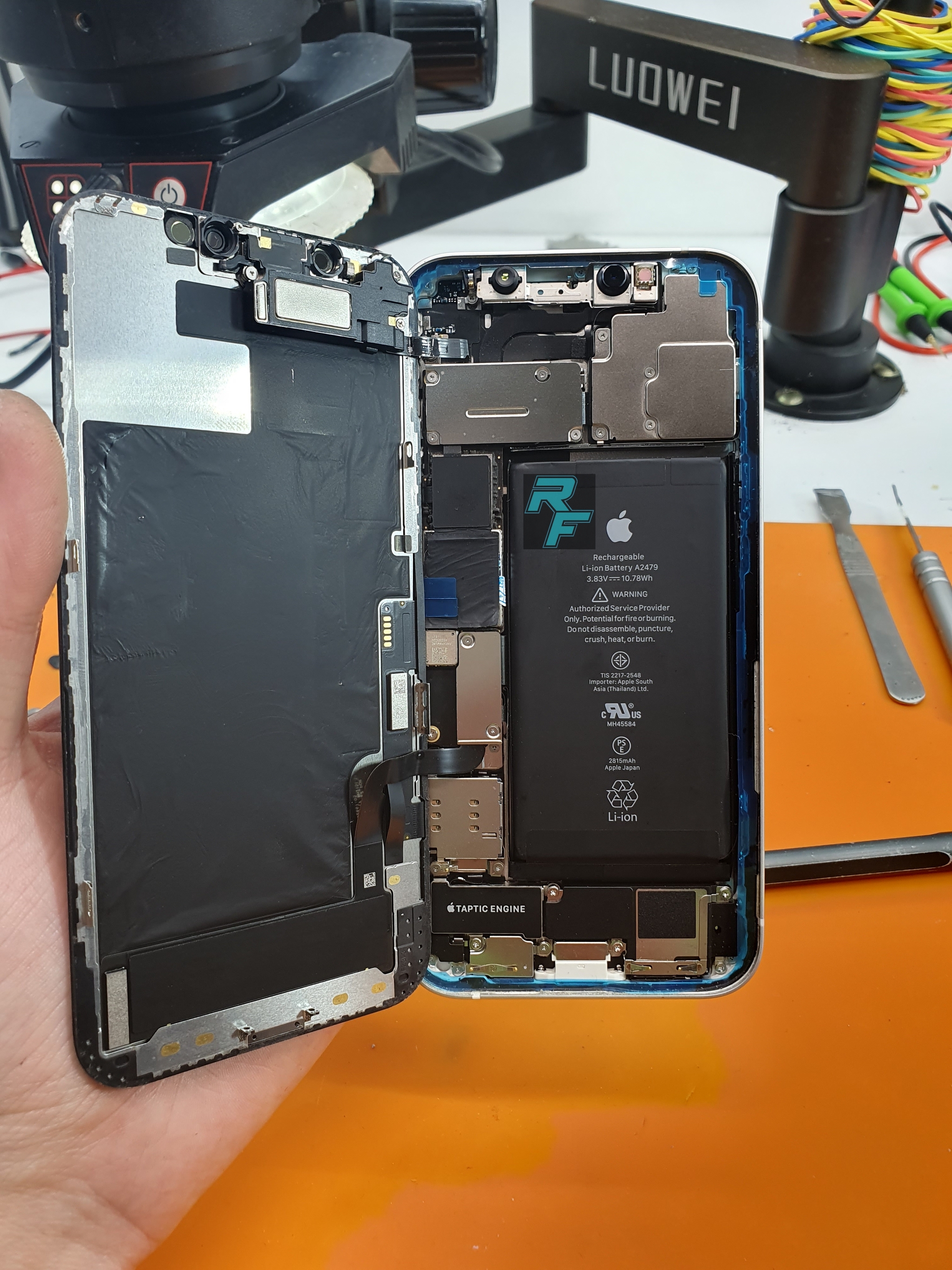

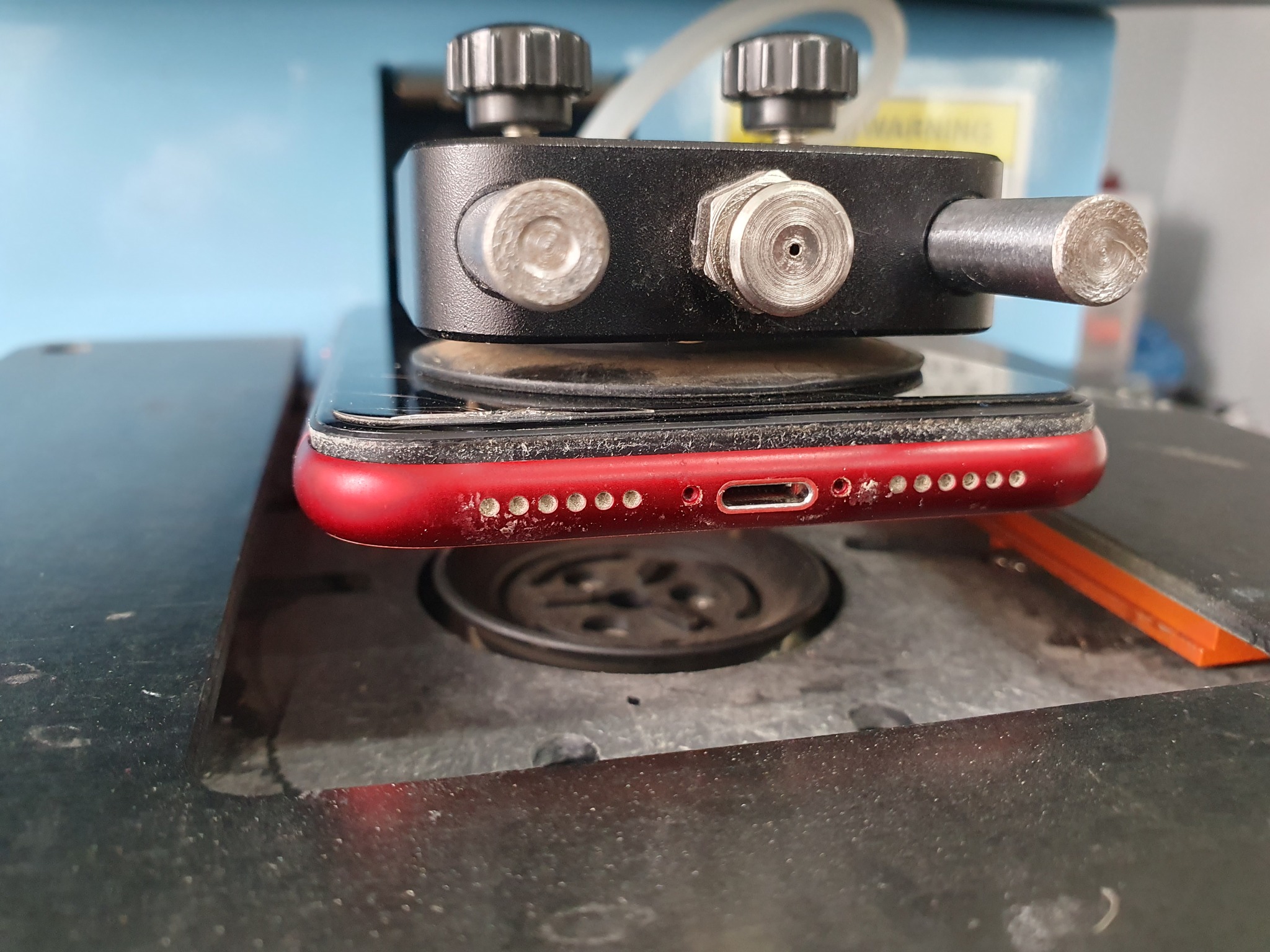

Разбираю все яблоки на спец.тачанке, чтобы не оставлять следов разбора на корпусе.

От блока питания вполне себе арбайтен

А значит начинает выступление первая, самая популярная и заезженная до нейтронной звезды, типовуха - контроллер USB или Gidra.

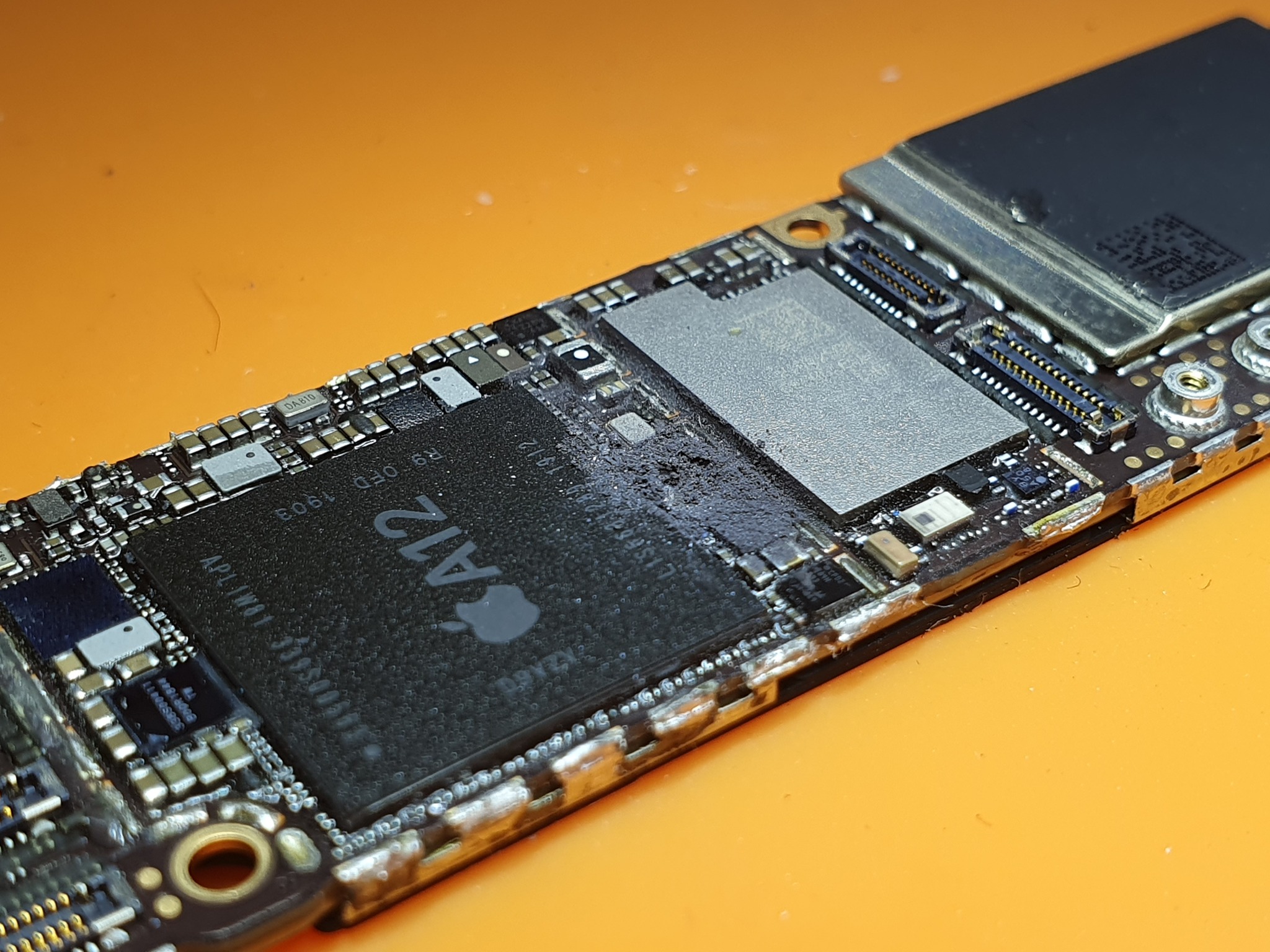

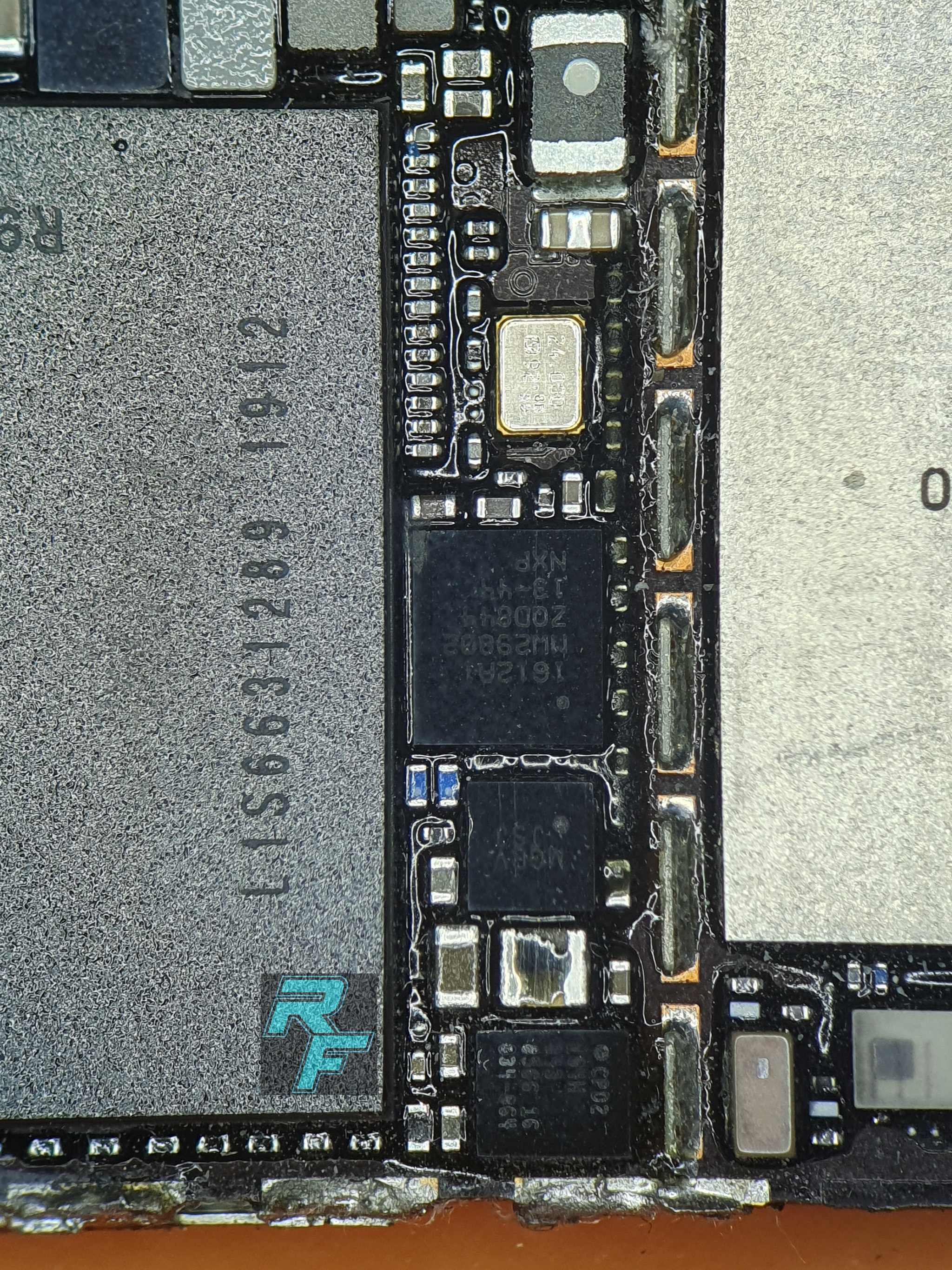

Находится она под шкуркой охлаждения рядом с процессором:

Сильно паять тут нельзя, есть вторая типовуха - отвал процессора

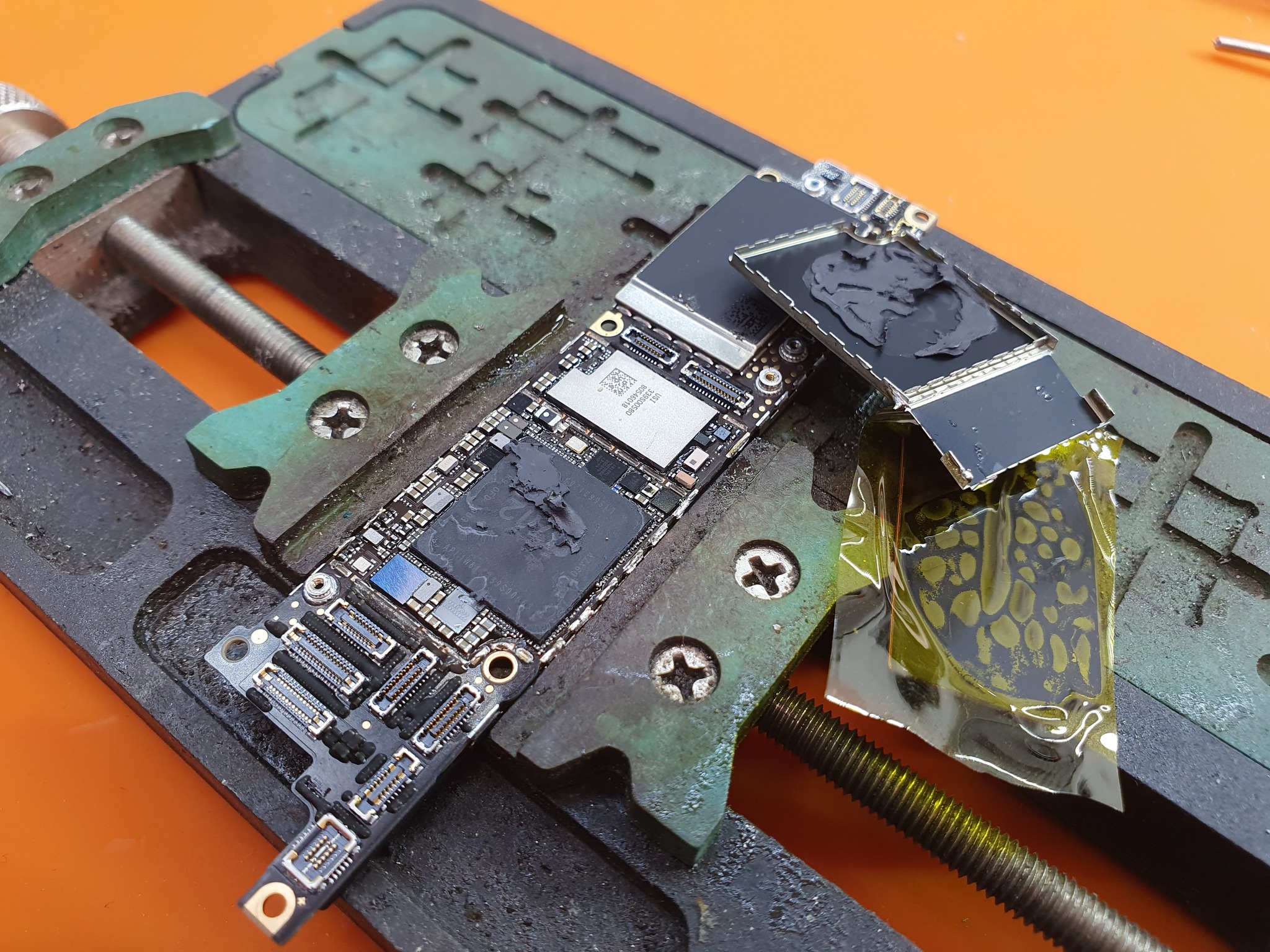

Поэтому метод спиливания тут подходит как нельзя кстати:

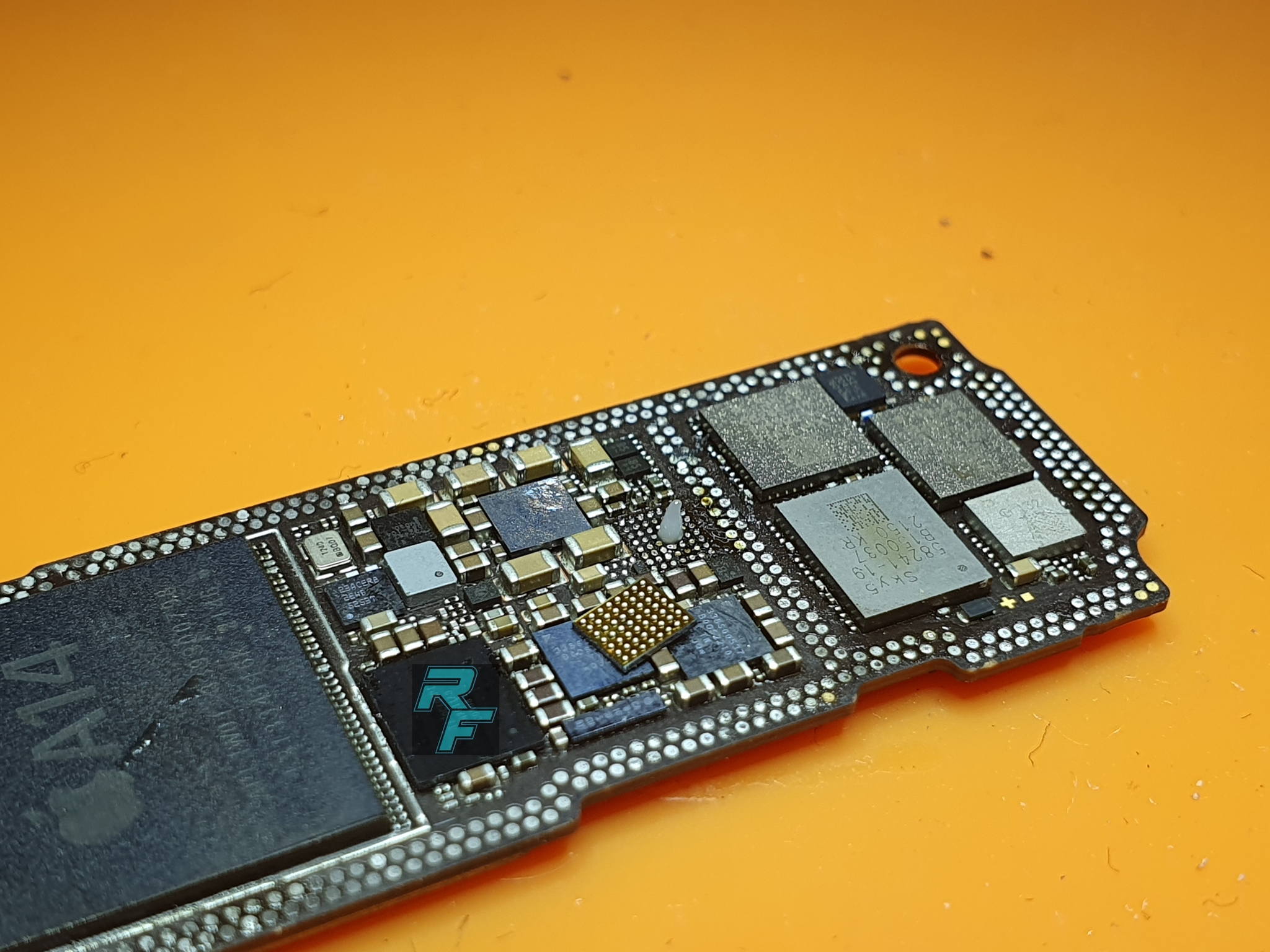

И уже на припой 148° пихается рабочий

С этим ясно. На очередь iphone 12:

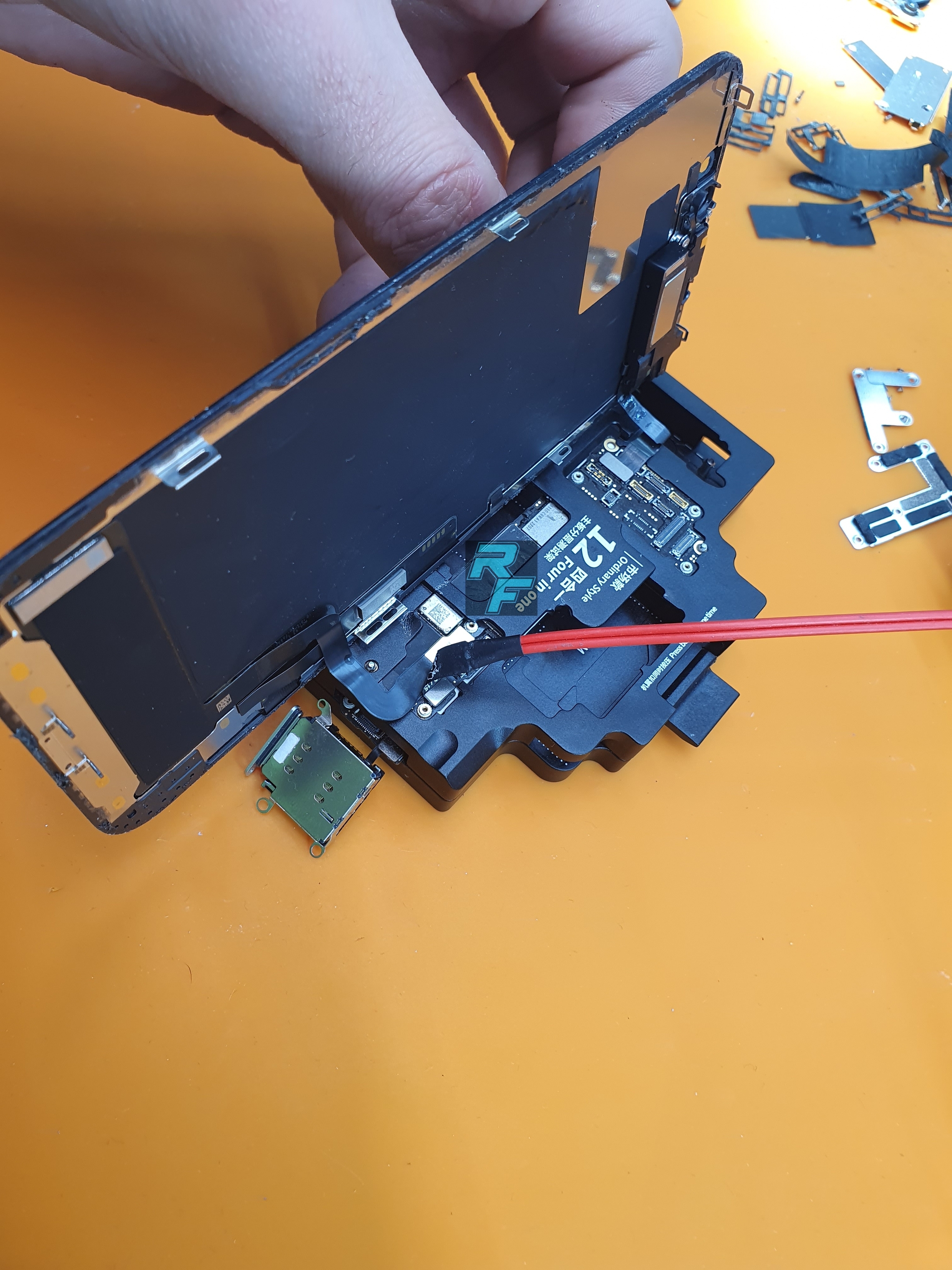

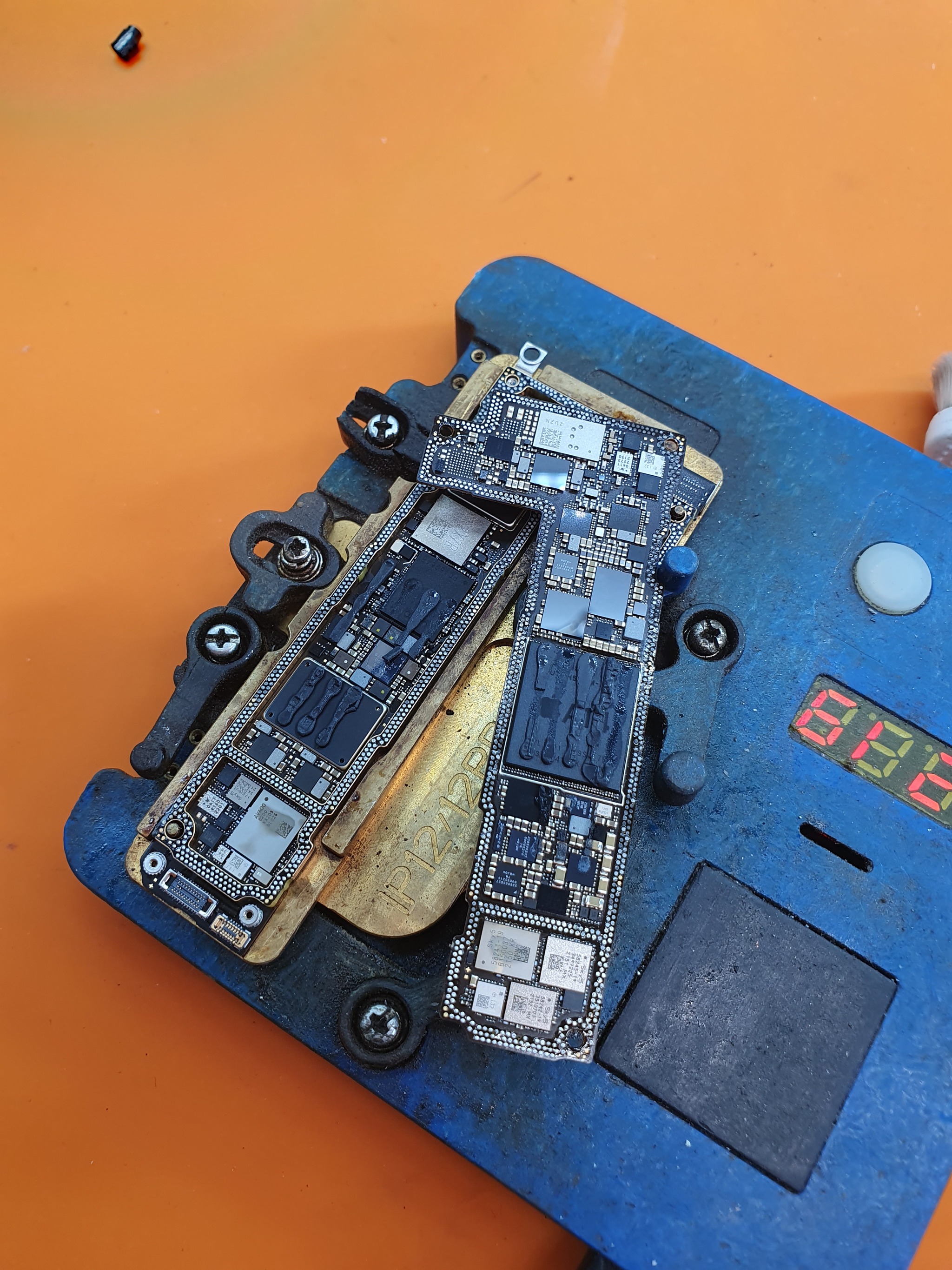

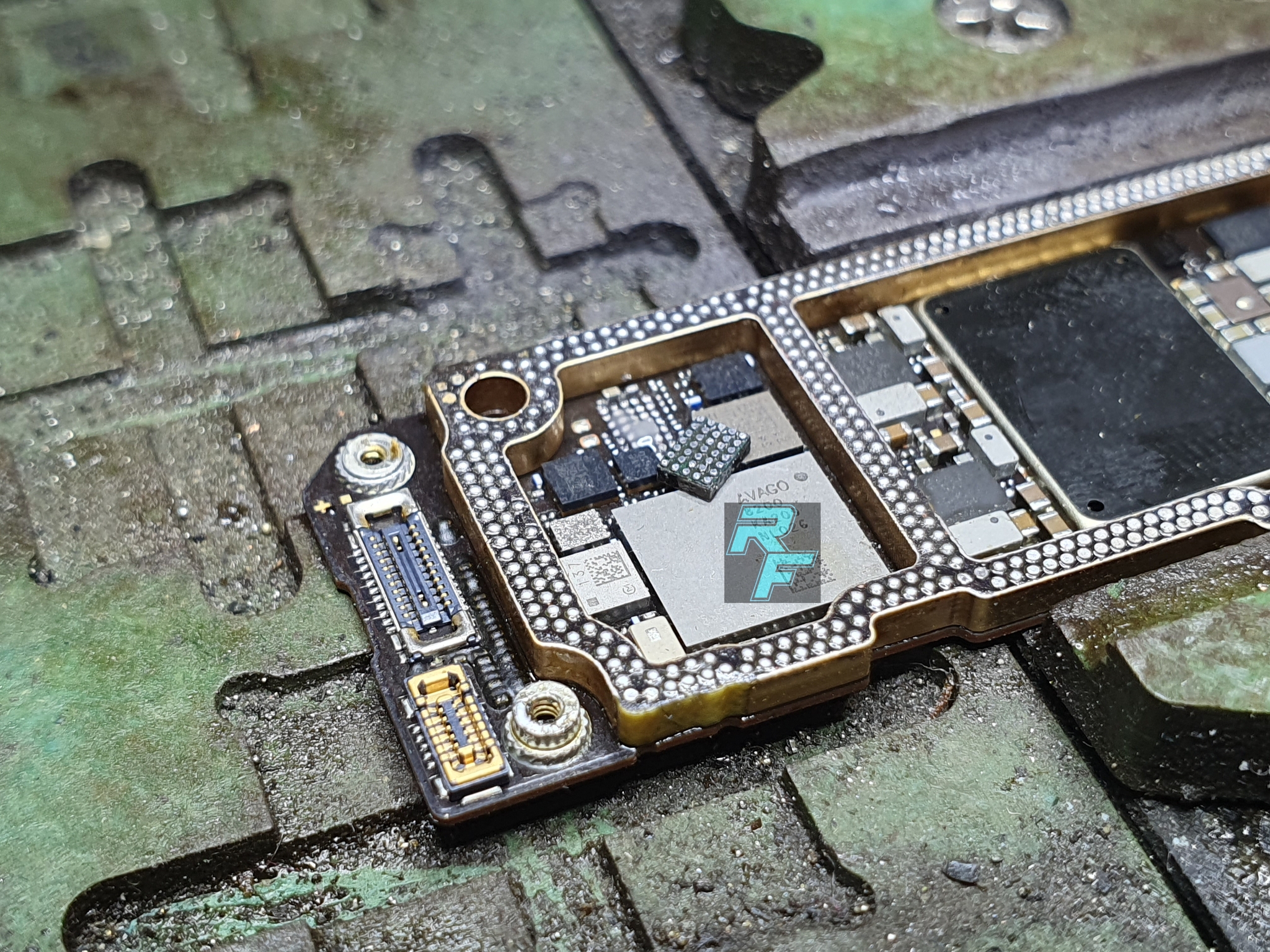

Тут, чтобы добраться до необходимого контроллера, доски нужно раздвинуть на горячей плитке:

И делается всё тоже самое, что и с XR

Правда заряжаться он стал только в выключенном состоянии, а состояние аккумулятора показывал "остаток 0", значит приехало ещё в контроллер заряда, под названием TIGRIS и это в лучшем случае.

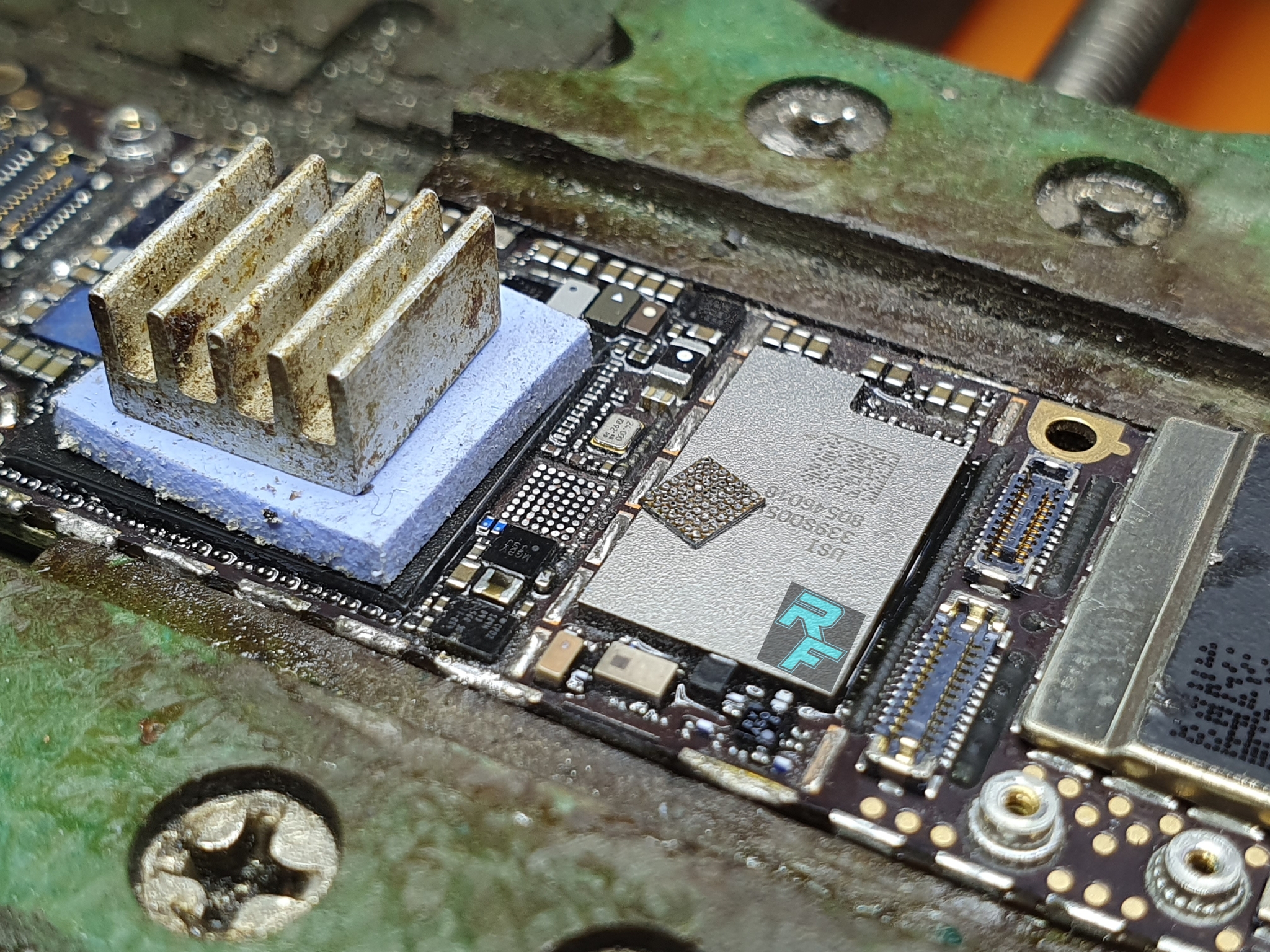

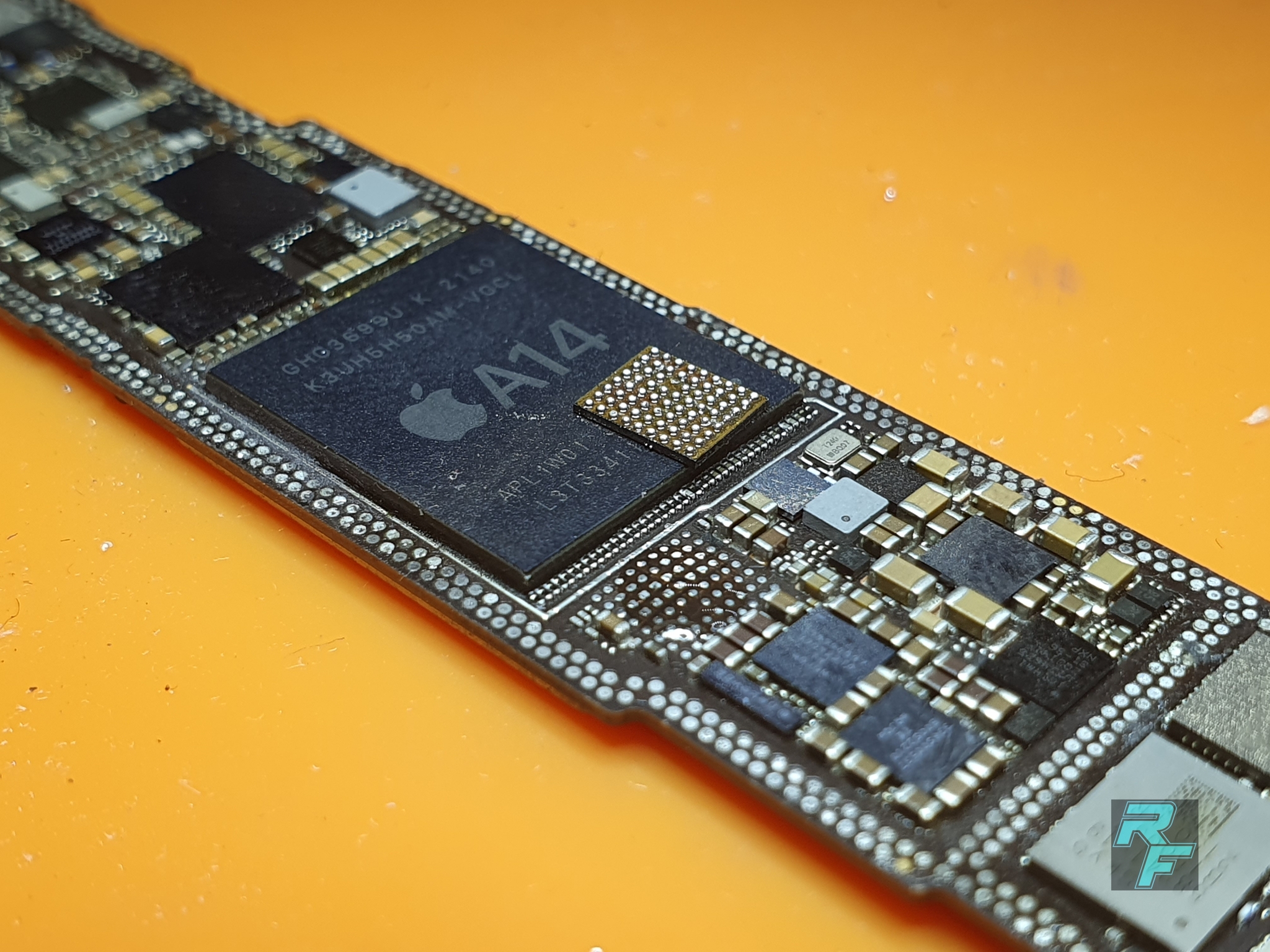

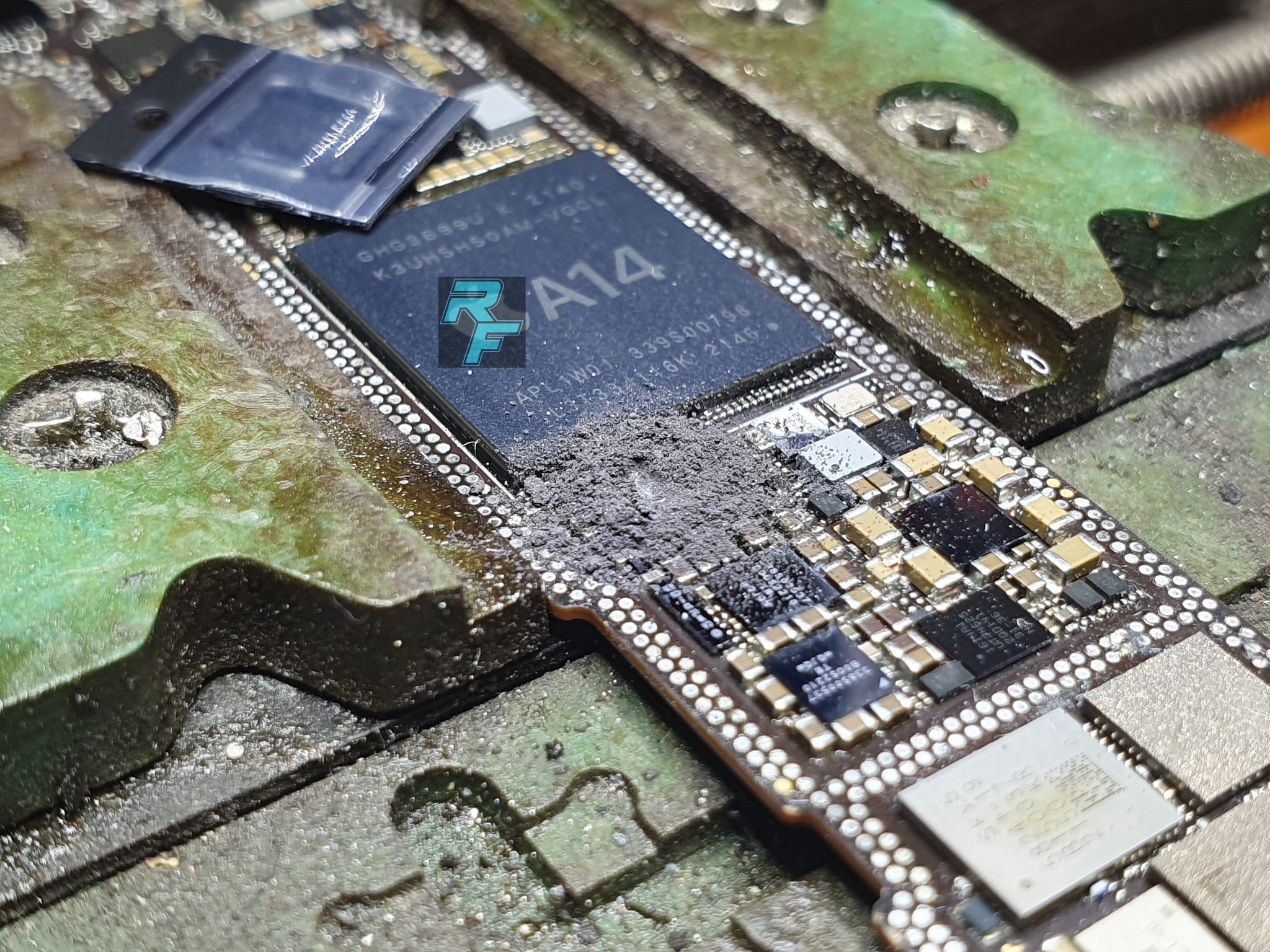

Тут он тоже рядом с процессором и требуется спиливание:

Далее посадка нового, но уже на припой 183°, так как это контроллер заряда и он греется, а значит если использовать припой подешевле, то со временем он развалится от перегрева. Нет. Не расплавится, а растрескается и микра отвалится. Не вся, а частично.

После запайки рамы телефон не включился...

А причина - короткое замыкание на нижней плате по линии 1.8в

Сжатие 20% по шкале шакалов)

Вот уже интереснее.

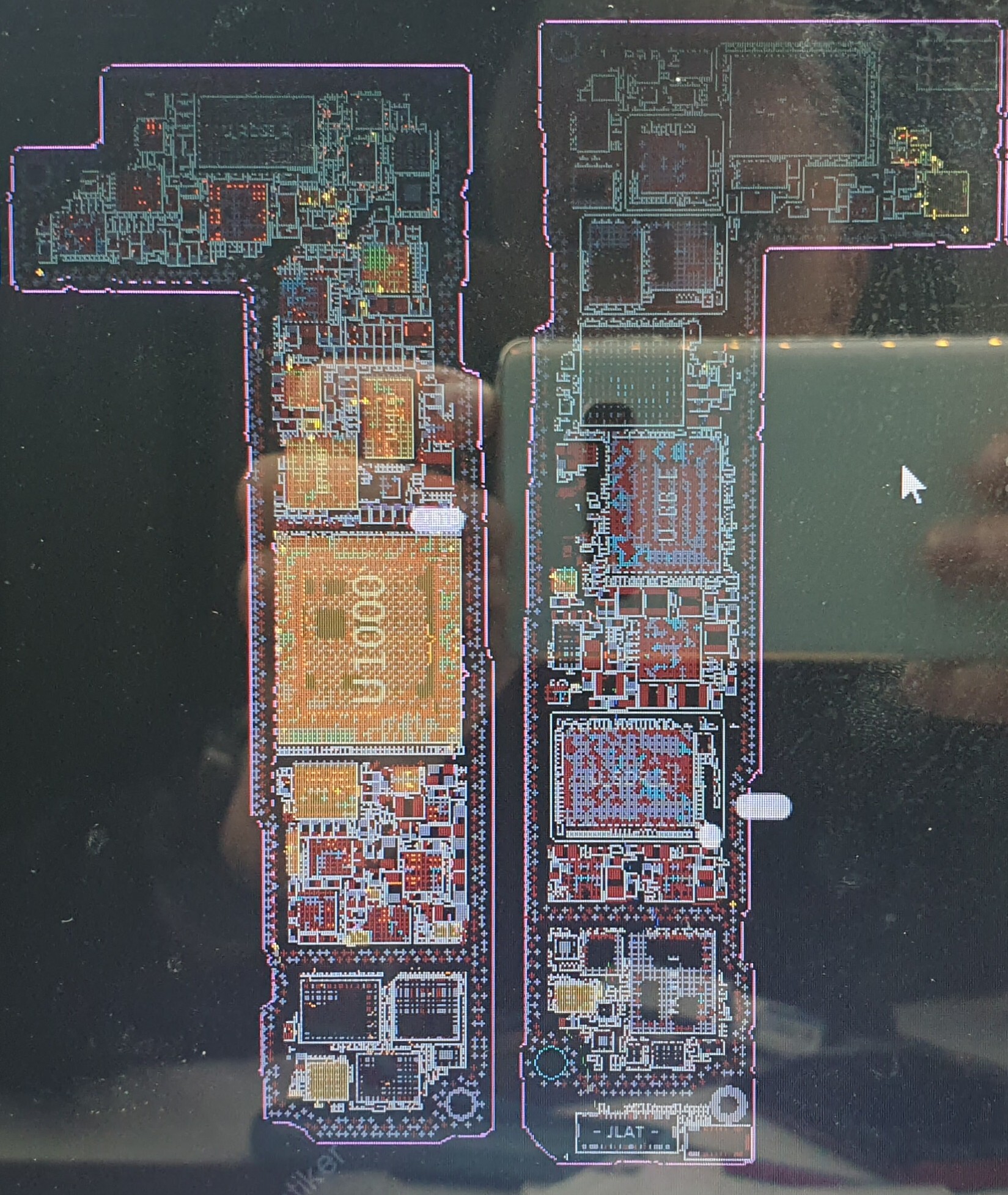

На схеме видно, что эта линия соединяет как раз тот дохлый тигрис и несколько микросхем на нижней доске. С верхом ОК, так как он запускался отдельно, а вот при соединении низа - геймовер.

Распаял и на прозвон всю доску, вернее подал 1.8в на линию и начала греться вот эта микра:

Заменил, снова запаял доски и вот:

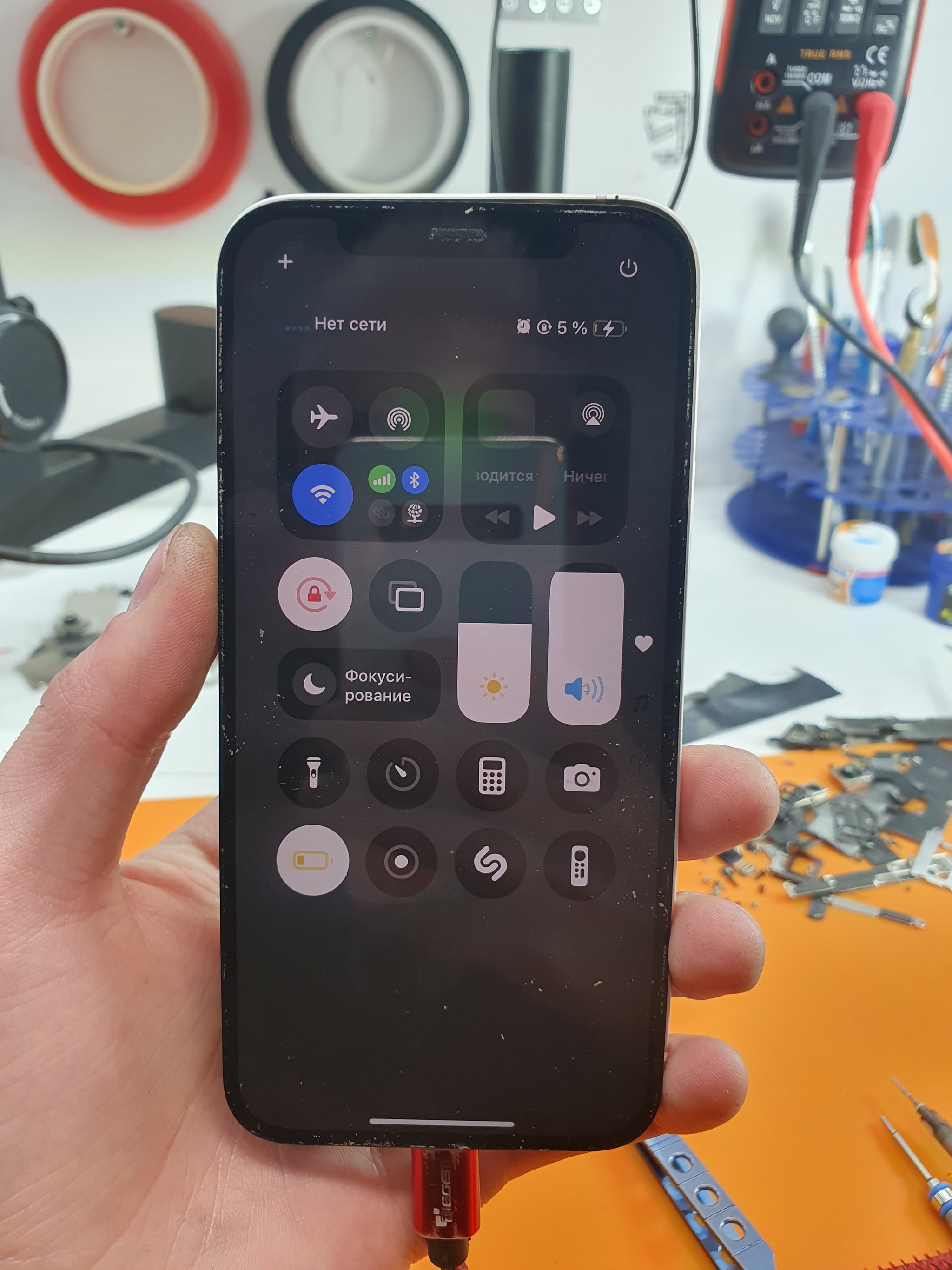

Ну понятно. Нет сети.

Искать что кончилось на плате перебирая микросхемы не стал, а просто взял донорскую заблокированную доску и перекинул необходимое туда.

Так как ревизии плат одинаковые, то достаточно модем, wifi и eeprom модема:

Теперь, чтобы постоянно не возиться с распайкой - спайкой, использую трафарет

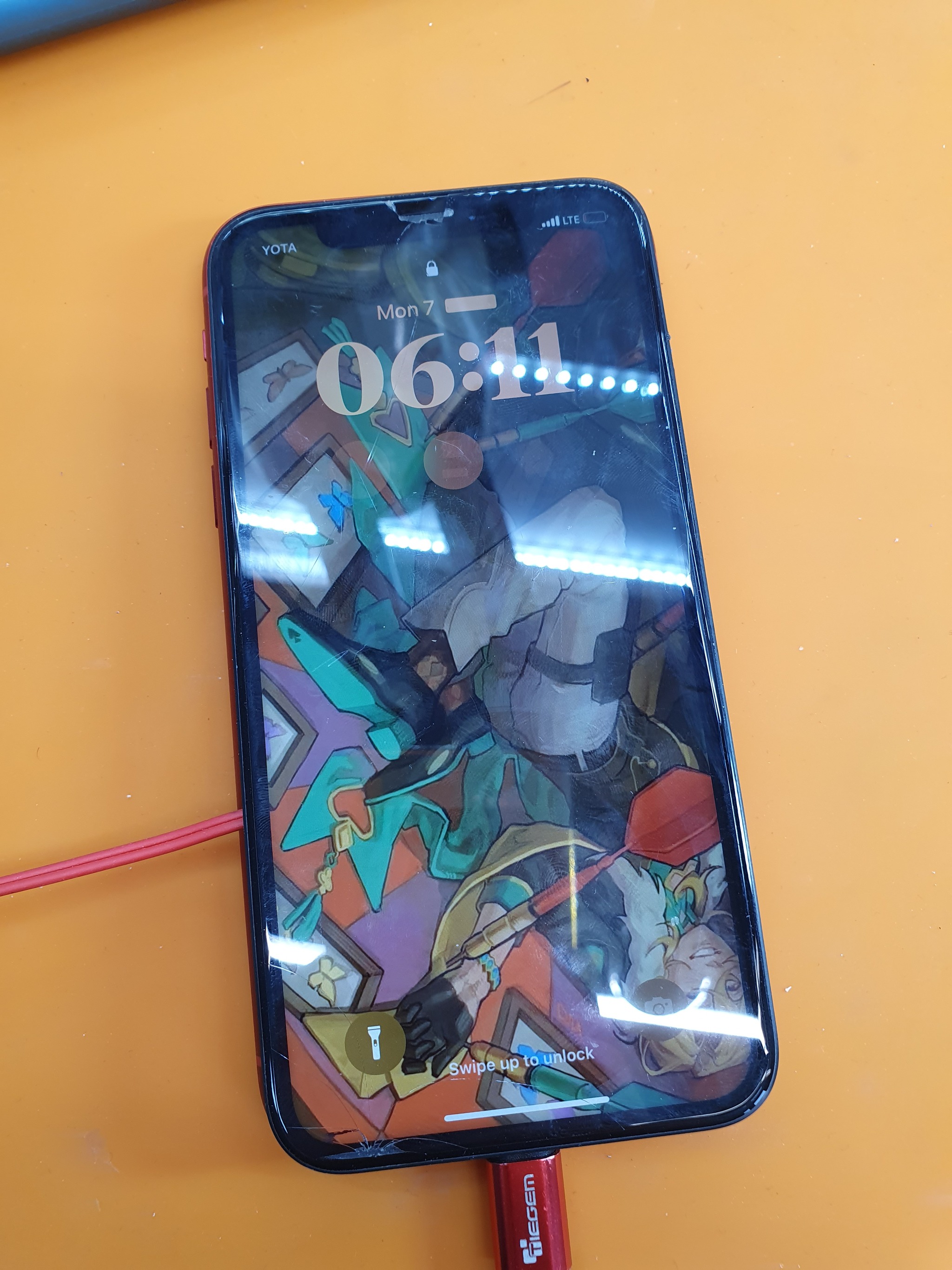

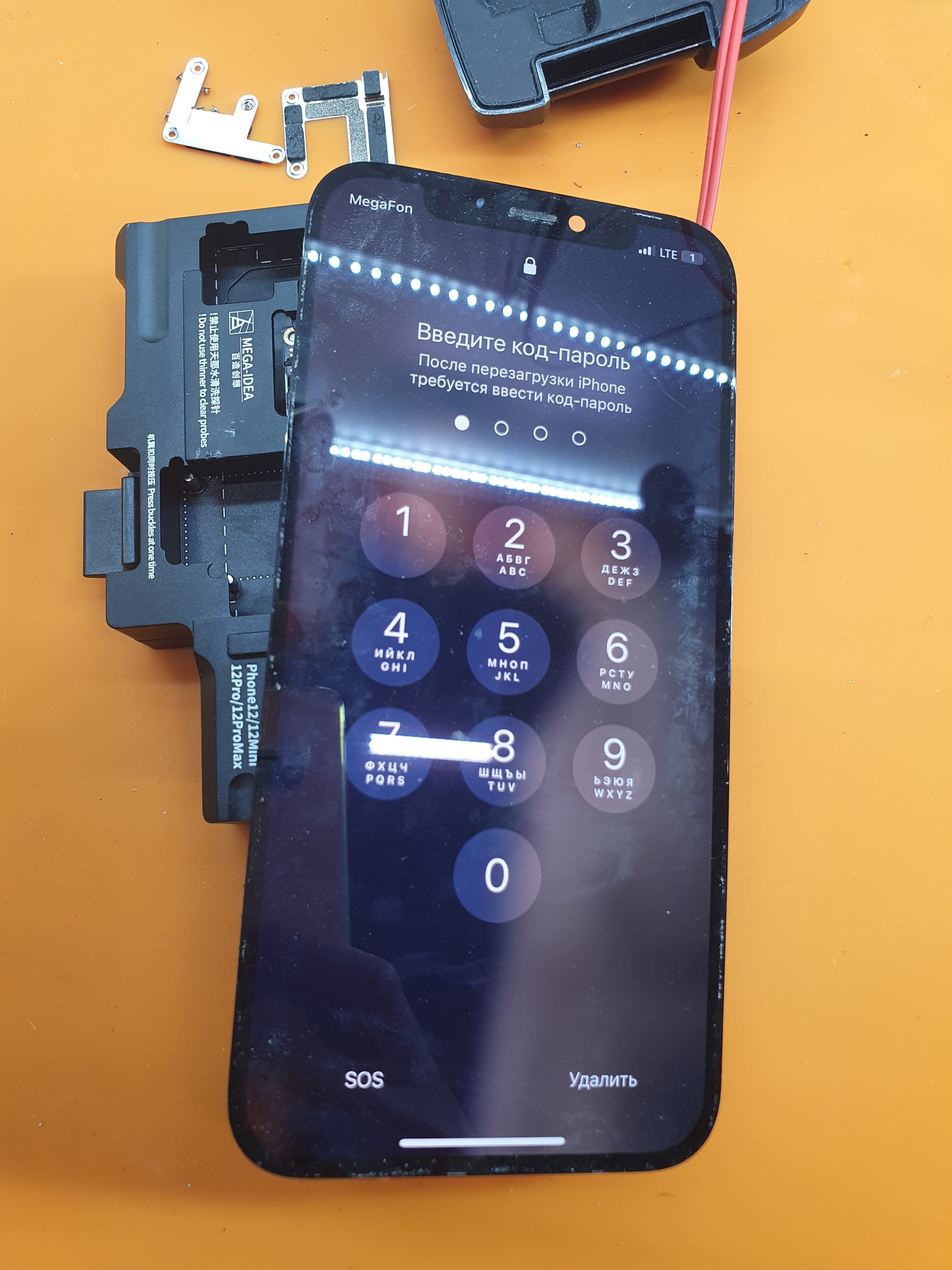

Вот так он собирается и включается:

Сеть есть? Есть. Теперь можно спаивать раму и если после запайки не взлетит, то значит, что просто рама не допаялась, а не что-то на новой доске недосело)

После собирается красиво со всеми чистками и проклейками
