3д сканирование лестницы
Новый опыт применения 3д сканирования.
Позвали на стройку отсканировать лестницу, что бы по полученной 3д модели изготовить стеклянное перила (ограждения)

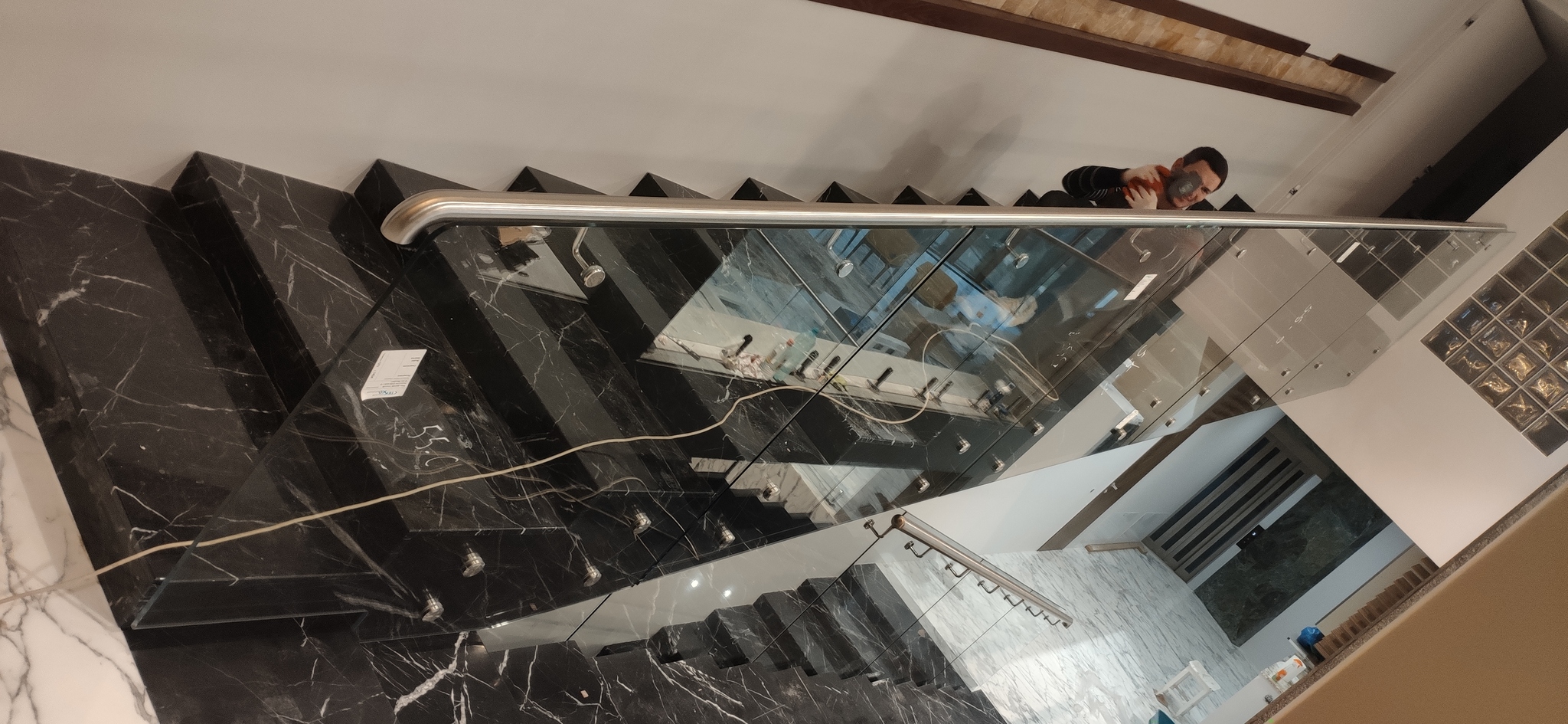

Задача отсканировать торцы ступенек для точной разметки крепления. Перила будут вот такие:
стекольщики говорят, что разметка под резку на поворотных лестницах это головная боль, попробуем решить эту задачу своими технологиями.
Процесс сканирования с наклейкой маркеров занял меньше двух часов. Получилась вот такие 3д модели, красным отметил места где будет крепится и проходить стекло.
Передняя сторона лестницы:
Задняя сторона, там есть металлические балки, обведу их зелёным кругом, под которые нужно сделать вырезы.
Сейчас буду думать как настроить этот процесс, что бы на выходе получить вектор, который можно отправить уже на чпу резку стекла.
Сканер использовали Creality raptor pro
Программы в которых работаю - zbrush, blender, sketchup и corel
Как будет что показать, обязательно выложу, если будет интерес у кого-нибудь.
