Проект Archimedes-Toroid (AT-3) предлагает принципиально новую концепцию термоядерного реактора, сочетающую компактность, низкую стоимость и высокую эффективность преобразования энергии. В отличие от традиционных токамаков и стеллараторов, где плазма занимает весь объём тороидальной камеры, в AT-3 плазма течёт тонким слоем по внешней поверхности тороидального винта Архимеда. Геометрическое сжатие потока в зонах сужения винта создаёт локальные области с параметрами, достаточными для зажигания реакции дейтерий-тритий (D-T). Магнитное поле удерживает плазму от контакта со стенками, а прямой съём энергии с заряженных продуктов реакции (МГД-преобразование) дополняется тепловым циклом Брайтона с гелиевым охлаждением.

Ключевые преимущества:

Компактность: большой радиус тора всего 6 м, малый радиус внешней поверхности 2 м, общая масса ~500 тонн.

Высокая мощность: термоядерная мощность ~1,5 ГВт, электрическая ~500–700 МВт.

Низкая стоимость: прогнозируемая стоимость сооружения ~1,5–2 млрд долл. (в 5–10 раз дешевле ITER), себестоимость электроэнергии ~105 долл./МВт·ч с перспективой снижения.

Простота конструкции: три точки механической опоры, отсутствие сверхпроводящих магнитов во всём объёме (только локальные катушки бегущей волны и комбинированного поля).

Безопасность: использование D-T топлива с низким уровнем накопления радиоактивных отходов, возможность пассивного охлаждения.

Проект находится на стадии завершённого концептуального дизайна. Проведены предварительные расчёты, подтверждающие выполнение критерия Лоусона при заявленных параметрах. Требуется финансирование для этапа детального 3D-моделирования и создания масштабного прототипа.

2. Проблема и решение

2.1. Проблема

Современная энергетика стоит перед вызовом декарбонизации и необходимости надёжных источников базовой нагрузки. Термоядерный синтез обещает практически неисчерпаемый источник энергии, однако существующие концепции (токамаки, стеллараторы) сталкиваются с рядом препятствий:

Огромные размеры и стоимость: ITER (строится) имеет большой радиус 6,2 м, массу 23 000 т и стоимость более 20 млрд долл.

Сложность магнитных систем: требуются гигантские сверхпроводящие катушки, точная юстировка.

Проблемы с материалами: высокие нейтронные нагрузки, эрозия первой стенки.

Низкая экономическая эффективность: даже успешные проекты (SPARC, DEMO) прогнозируют стоимость электроэнергии выше рыночной.

2.2. Решение AT-3

Концепция Archimedes-Toroid радикально упрощает конструкцию за счёт использования геометрии самой поверхности для сжатия плазмы. Плазма движется вдоль винтового канала, вырезанного на внешней стороне тора. В местах сужения канала (зоны сжатия) плотность и температура локально возрастают до значений, необходимых для термоядерной реакции. Магнитное поле (винтовое + полоидальное) обеспечивает устойчивость потока и предотвращает контакт со стенкой. Продукты реакции — альфа-частицы — тормозятся в магнитном поле, передавая энергию в виде импульсного тока, который снимается вторичными обмотками (МГД-генератор). Нейтроны поглощаются в литиевом бланкете, нагревая гелий, который вращает турбину (цикл Брайтона).

Основные отличия от аналогов:

Плазма локализована в тонком слое, что уменьшает требуемый объём и упрощает диагностику.

Геометрическое сжатие (в 4–5 раз) усиливает нагрев без дополнительных затрат энергии.

Комбинированное магнитное поле создаётся сравнительно небольшими катушками, расположенными вдоль винтового канала.

Прямой съём энергии с альфа-частиц повышает общий КПД до 40–50% (против 30–35% у паровых турбин).

3. Техническое описание

3.1. Геометрия реактора

Большой радиус тора (R): 6 м

Малый радиус внешней поверхности (a): 2 м

Толщина слоя плазмы (h): 0,5 м

Винтовой канал: число заходов (витков) N = 9 (оптимальный вариант), глубина канала равна h, ширина плавно изменяется от 1,4 м в широкой части до 0,28 м в зоне сжатия (степень сжатия 5).

Объём плазмы: около 120 м³

Масса реактора (с бланкетом и катушками): ~500 т

3.2. Принцип работы

Инжекция и разгон: плазменные сгустки (D-T) инжектируются в канал и разгоняются бегущей магнитной волной (частота ~10 кГц) до скорости 400 км/с.

Циркуляция: после разгона плазма многократно циркулирует по замкнутому винтовому каналу, проходя через зоны сжатия.

Сжатие и нагрев: в зонах сужения канала плотность возрастает до 2×10²⁰ м⁻³, температура — до 15 кэВ за счёт адиабатического сжатия и дополнительного нагрева альфа-частицами.

Термоядерная реакция: в зонах сжатия происходит D-T синтез; рождающиеся альфа-частицы (3,5 МэВ) и нейтроны (14,1 МэВ).

Энергосъём:

Альфа-частицы, двигаясь по винтовой траектории, создают переменное магнитное поле, которое наводит ток во вторичных обмотках (МГД-генератор, мощность ~100–150 МВт).

Нейтроны поглощаются в бланкете из расплава PbLi, нагревая его до 700 °C; тепло через теплообменник передаётся гелию, который вращает газовую турбину (цикл Брайтона, мощность ~400–550 МВт).

Поддержание циркуляции: в зонах расширения производится подпитка топливом (инжекция пеллетов) и откачка гелия (через дивертор).

3.3. Основные параметры плазмы и реактора

Параметр Значение

Топливо D-T (дейтерий-тритий)

Плотность в зоне сжатия 2×10²⁰ м⁻³

Температура в зоне сжатия 15 кэВ (~170 млн К)

Время удержания энергии (τ_E) 2,5 с (оценка по скейлингу ISS04)

Тройное произведение nTτ_E 7,5×10²¹ м⁻³·кэВ·с (превышает критерий Лоусона)

Скорость потока 400 км/с

Число зон сжатия 9 (на один оборот)

Частота пролёта зон ~1,3 МГц

3.4. Магнитная система

Винтовые катушки создают основное поле, удерживающее плазму в канале (индукция до 5 Тл).

Полоидальные катушки (расположены вокруг тора) обеспечивают вращательное преобразование и устойчивость.

Катушки бегущей волны (секционированные) разгоняют и поддерживают скорость потока.

Все катушки предполагается выполнять из высокотемпературного сверхпроводника (ВТСП) для минимизации потерь.

3.5. Материалы и охлаждение

Первая стенка (внутренняя поверхность канала) — карбид кремния (SiC) или композит на его основе, стойкий к высоким тепловым нагрузкам и нейтронному облучению.

Бланкет — эвтектика свинец-литий (PbLi), обеспечивающая воспроизводство трития и поглощение нейтронов.

Охлаждение — гелий под давлением 60 атм, прокачиваемый через микроканалы в стенках канала и через бланкет.

4. Научно-техническая обоснованность

4.1. Физические основы

Концепция опирается на хорошо известные принципы:

Удержание плазмы магнитным полем — аналогично стеллараторам и токамакам, но в усечённом объёме.

Адиабатическое сжатие — повышение температуры при уменьшении объёма.

Альфа-нагрев — саморазогрев плазмы продуктами реакции (экспериментально подтверждён на JET и TFTR).

МГД-преобразование энергии — прототипы прямых преобразователей разрабатываются в лабораториях (например, в проекте Helion).

4.2. Расчётные данные

Проведены оценочные расчёты с использованием эмпирических скейлингов (ISS04 для стеллараторов, ITER H-фактор для токамаков). Для реактора с параметрами R=6 м, a=2 м, B=5 Тл, n=2×10²⁰ м⁻³, T=15 кэВ получено τ_E ≈ 2,5 с. Это даёт тройное произведение nTτ_E ≈ 7,5×10²¹, что в 2,5 раза превышает критерий Лоусона для D-T (3×10²¹). Таким образом, зажигание должно достигаться с запасом.

5.1. Ключевые преимущества AT-3

Низкая стоимость сооружения: за счёт простой геометрии, отсутствия огромных тороидальных магнитов, меньшего количества материалов.

Высокий КПД: прямой съём энергии с альфа-частиц повышает общую эффективность до 45–50 %.

Компактность: реактор может быть размещён на площадке размером с небольшое промышленное здание.

Модульность: возможность последовательного наращивания мощности путём добавления секций.

Безопасность: использование литиевого бланкета обеспечивает низкое давление в контуре, отсутствие риска парового взрыва.

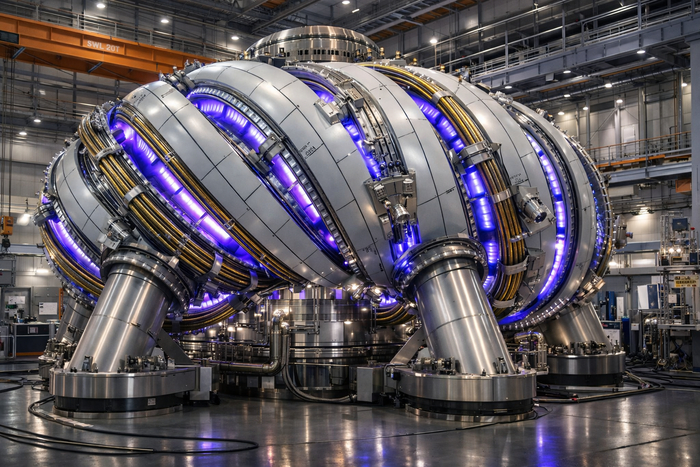

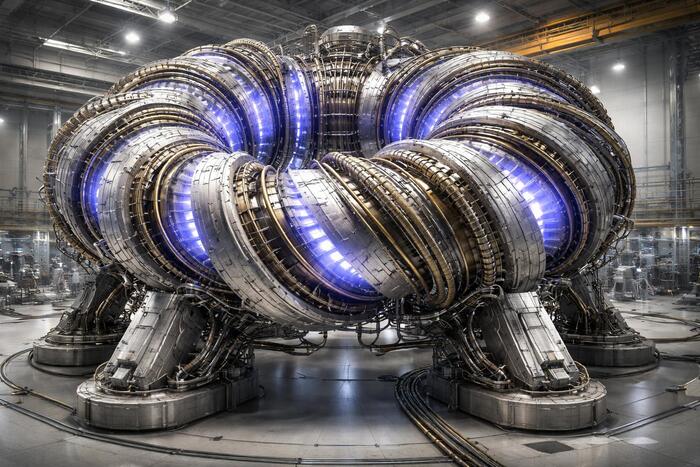

Предполагаемый внешний вид реактора.

1. Исполнительное резюме

Проект AT-3-R предлагает инновационную двигательную установку для межпланетных космических аппаратов, сочетающую высокий удельный импульс (до 25 000 с) и значительную тягу (сотни ньютонов) при умеренной массе системы (~120 т). Установка состоит из двух основных частей:

• Компактный термоядерный реактор AT-3 (адаптированная космическая версия), работающий на D‑T топливе и вырабатывающий до 50 МВт электрической мощности. Реактор использует уникальную геометрию винтового канала на внешней поверхности тора для эффективного удержания плазмы и прямого МГД‑преобразования энергии.

• Плазменный нагреватель на основе замкнутого винтового канала (без термоядерного зажигания), в котором внешними источниками (СВЧ, нейтральные пучки) создаётся плазма с температурой ~300 эВ. Через канал продувается водород, нагревается до скоростей истечения ~240 км/с и выбрасывается через магнитное сопло, создавая тягу.

Ключевые характеристики AT-3-R:

Проект опирается на уже существующие технологии (высокотемпературные сверхпроводники, СВЧ‑нагрев, криогенное хранение водорода) и не требует принципиально новых физических открытий. Уровень готовности отдельных компонентов (TRL) составляет от 3 до 7.

AT-3-R позволит сократить время полёта к Марсу до 3–4 месяцев (вместо 8–9 при химических двигателях) и существенно увеличить массу полезной груза. Установка может быть использована в программах NASA (ядерные электрические буксиры), Роскосмоса (межпланетные комплексы), а также частными компаниями (SpaceX, Blue Origin) для освоения дальнего космоса.

Общая стоимость разработки до этапа лётных испытаний оценивается в 350 млн долл. , а стоимость первого лётного образца — 150 млн долл. (при серии из 5 установок). Проект готов к переходу к фазе детального проектирования и создания наземного прототипа.

2. Введение

Современная космонавтика стоит перед необходимостью существенного повышения эффективности межпланетных перелётов. Химические двигатели имеют ограниченный удельный импульс (до 450 с), что делает длительные миссии дорогими и длительными. Ядерные тепловые двигатели (NTP) обеспечивают Isp ≈ 900 с, но требуют большого запаса рабочего тела. Электрические двигатели (ионные, VASIMR) обладают высоким Isp (до 5000 с), но малой тягой, что растягивает время перелёта.

Термоядерный синтез может стать источником компактной и мощной энергии для космических аппаратов. Однако прямое использование термоядерной плазмы для создания тяги (термоядерные ракетные двигатели) сталкивается с проблемами удержания, материалов и нейтронной активации.

Концепция AT-3-R предлагает разделение функций: термоядерный реактор работает в оптимальном режиме как источник электроэнергии, а отдельный плазменный нагреватель использует эту энергию для разгона рабочего тела. Это позволяет:

• избежать термоядерного зажигания в двигателе, упрощая его конструкцию;

• гибко регулировать тягу и Isp;

• применять отработанные технологии электрических ракетных двигателей и нагрева плазмы.

3. Техническое описание концепции

3.1. Общий принцип действия

1. Реактор AT-3 (космическая версия) вырабатывает электроэнергию (40–50 МВт) за счёт термоядерной реакции D‑T. Энергия снимается с помощью МГД‑генератора (прямое преобразование энергии заряженных продуктов реакции) и/или турбины Брайтона (гелиевый цикл).

2. Электроэнергия питает системы нагрева плазмы в двигательном модуле: гиротроны для СВЧ‑нагрева, инжекторы нейтральных пучков, катушки для поддержания магнитного поля.

3. В замкнутом винтовом канале (тороидальной формы) создаётся и удерживается магнитным полем плазма из водорода или гелия. Её температура доводится до 300 эВ внешними источниками.

4. В этот канал через пористые вставки или форсунки впрыскивается холодный водород. Контактируя с горячей плазмой, водород нагревается до скорости истечения ~240 км/с.

5. Нагретый водород выводится через магнитное сопло, где его тепловая энергия преобразуется в кинетическую энергию направленного потока, создавая реактивную тягу.

6. Плазма в канале циркулирует, практически не расходуясь (лишь теряя часть энергии на нагрев водорода), и постоянно подогревается внешними источниками.

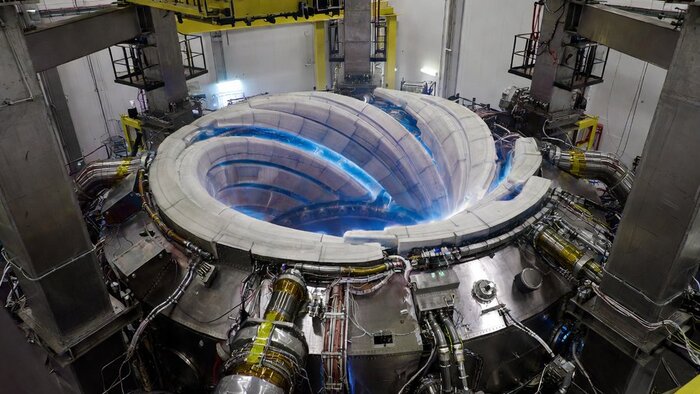

3.2. Реактор AT-3 (космическая версия)

На основе ранее разработанного наземного реактора AT-3 (R=6 м, a=2 м, термоядерная мощность ~1,5 ГВт) создаётся уменьшенная космическая версия, оптимизированная по массе и габаритам.

Основные изменения:

• Уменьшение размеров для снижения массы и тепловой мощности.

• Замена тяжёлой биологической защиты на лёгкую (водородные баки выполняют роль защиты).

• Использование высокотемпературных сверхпроводников (ВТСП) для снижения массы магнитной системы.

• Радиационное охлаждение с высокотемпературным (1000–1200 К) гелиевым контуром.

Параметры космической версии AT-3:

3.3. Плазменный нагреватель с винтовым каналом

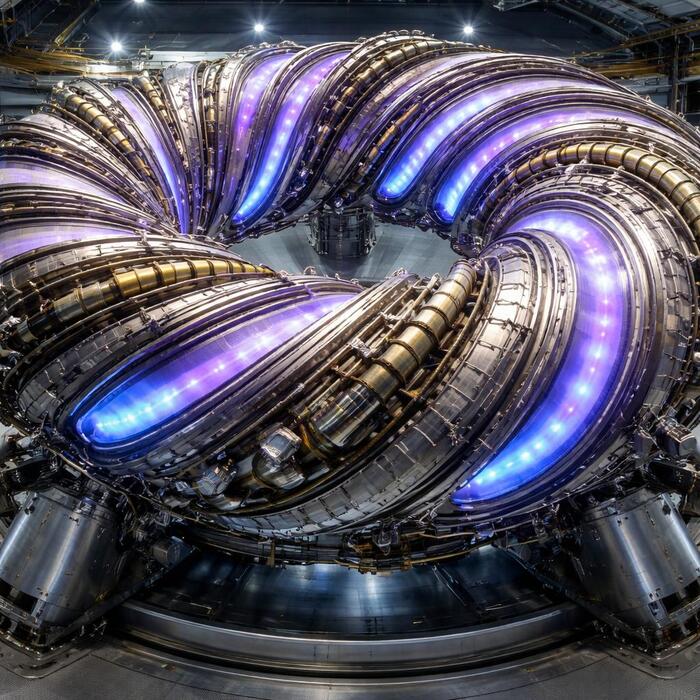

Двигательный модуль представляет собой тороидальную камеру с винтовым каналом, аналогичную реакторной, но меньших размеров и без термоядерного топлива.

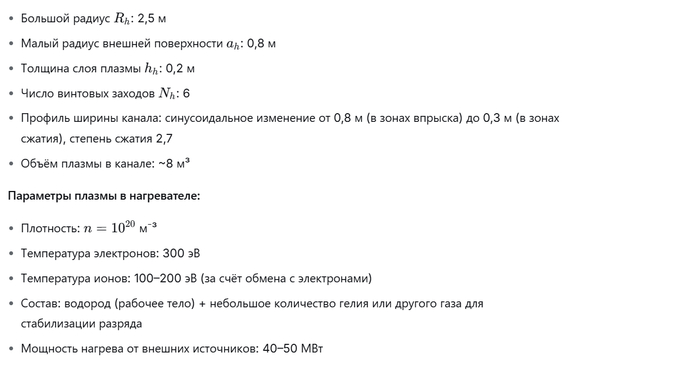

Геометрические параметры нагревателя:

Система нагрева:

• СВЧ-гиротроны (частота ~170 ГГц для электронно-циклотронного резонанса при B ≈ 3 Тл), суммарная мощность 30–40 МВт, КПД 50–60%. Гиротроны такого уровня разработаны для ITER и других установок.

• Инжекция нейтральных пучков (дополнительно 10–20 МВт, энергия пучков 100–200 кэВ) для нагрева ионов и поддержания вращения плазмы. Технология отработана на токамаках (например, JET).

Удержание плазмы:

• Винтовое магнитное поле создаётся системой катушек (ВТСП), аналогичной реакторной. Индукция поля в центре канала 2–3 Тл (достаточно для удержания плазмы с β ~ 5–10%).

• Полоидальные катушки обеспечивают вращательное преобразование и устойчивость.

Масса двигательного модуля:

• Камера с винтовым каналом (керамика SiC, армированная углерод-углеродным композитом): 6 т

• Магнитная система (ВТСП катушки с криостатами): 8 т

• Система нагрева (гиротроны, волноводы, инжекторы, источники питания): 7 т

• Система подачи водорода, форсунки, клапаны: 2 т

• Магнитное сопло (катушки расширения): 2 т

• Радиаторы для сброса тепла от гиротронов и катушек: 5 т (при температуре 300 К, площадь ~300 м²)

• Итого: 30 т

3.4. Магнитное сопло

Сопло предназначено для ускорения нагретого водорода до сверхзвуковых скоростей. Принцип действия: расширяющееся магнитное поле создаёт градиент, преобразующий тепловую энергию в кинетическую. Преимущество — отсутствие контакта с твёрдыми стенками, что исключает эрозию и позволяет работать с высокотемпературным потоком.

Конструкция:

• Набор сверхпроводящих катушек, формирующих аксиально-симметричное поле с постепенным уменьшением индукции от 2 Тл на входе до 0,01 Тл на выходе.

• Длина сопла ~3–5 м.

• На выходе возможен дополнительный электрод для нейтрализации ионного пучка (если требуется).

Расчёт параметров:

• Степень расширения (отношение площадей магнитных трубок): 20–30.

• Ожидаемая скорость истечения при входной температуре 300 эВ и полном преобразовании тепловой энергии: ve=5kT/mi≈270ve=5kT/mi≈270 км/с. С учётом потерь реальная скорость составит около 240 км/с (Isp ≈ 24 500 с).

3.5. Система ввода рабочего тела

Для равномерного нагрева водорода необходимо обеспечить его контакт с плазмой по всему объёму канала. Предлагается комбинированная система:

• Основной впрыск через пористую вставку на внешней стенке в зоне максимальной ширины канала (расширение). Материал вставки — вольфрам (пористость ~30%, размер пор < 0,1 мм). Через поры под давлением подаётся водород, который сразу ионизуется и смешивается с плазмой.

• Дополнительные форсунки на внутренней стенке и в области минимальной ширины для коррекции профиля плотности и охлаждения пристеночной плазмы (чтобы снизить тепловую нагрузку).

Регулировка расхода: электромагнитные клапаны с быстрым откликом, управляемые системой обратной связи по плотности и температуре плазмы.

Охлаждение вставки: через пористую структуру пропускается охлаждающий газ (гелий) по микроканалам, затем он поступает в общий контур.

3.6. Интеграция и компоновка

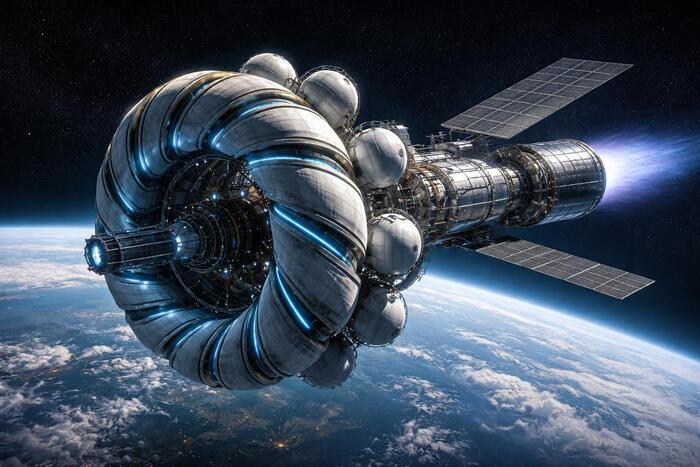

Общая компоновка космического буксира с двигателем AT-3-R:

1. Реакторный отсек (носовой или центральный) — тор AT-3, окружённый баками с водородом (служат радиационной защитой).

2. Двигательный отсек (кормовой) — плазменный нагреватель с магнитным соплом. Отделён от реактора тепловым экраном и вакуумным промежутком.

3. Радиационные панели — разворачиваются в стороны от оси, чтобы не попадать в струю. Общая площадь ~500–800 м² (для сброса тепла от реактора и двигателя).

4. Система электропитания и управления — в промежуточном отсеке.

Масса полезного груза (например, модуль для Марса) может быть размещена перед реактором или сбоку.

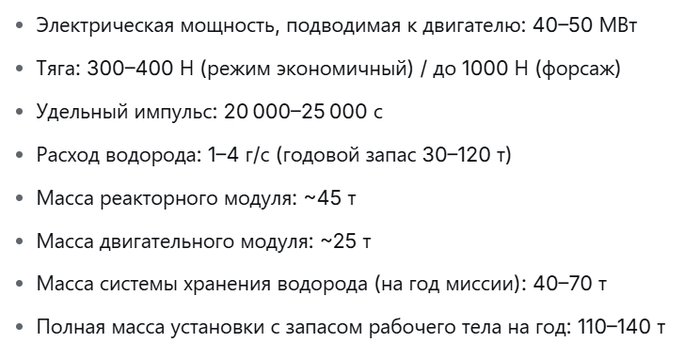

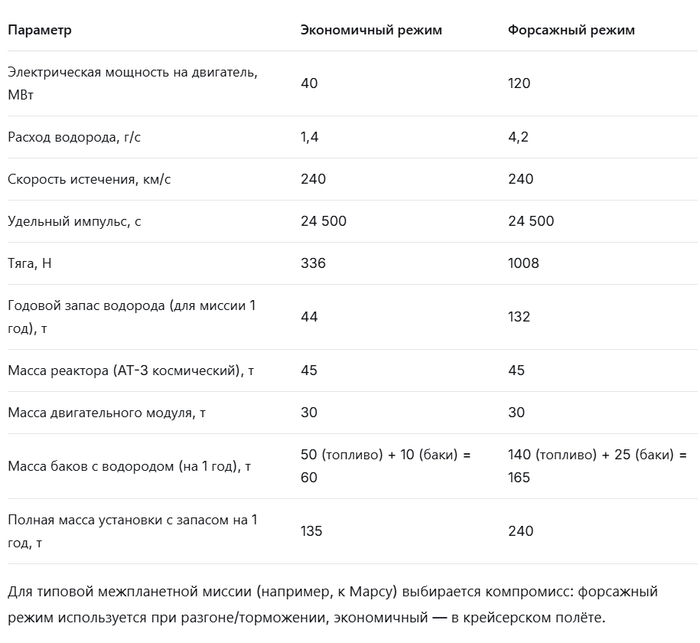

4. Основные параметры двигательной установки

5. Сравнение с существующими и перспективными двигателями

Преимущества AT-3-R:

• Уникальное сочетание высокой тяги (сотни Н) и сверхвысокого Isp (>20 000 с).

• Использование дешёвого и доступного рабочего тела (водород).

• Модульность и возможность масштабирования.

• Опора на развиваемые технологии (термоядерный реактор, ВТСП, СВЧ-нагрев).

Недостатки и риски:

• Необходимость создания компактного термоядерного реактора с МГД-преобразованием (TRL 2–3).

• Высокая масса системы (сотни тонн) требует тяжёлых носителей для вывода на орбиту.

• Сложность интеграции и теплосброса в космосе.

6. Эффективность в межпланетных миссиях

6.1. Полёт к Марсу

Рассмотрим пилотируемую миссию к Марсу с полезной массой 100 т (жилой модуль + груз). Общая масса корабля в сборе (включая AT-3-R и запас топлива) — около 250–300 т. Для вывода на орбиту потребуется несколько пусков сверхтяжёлых ракет (например, Starship) или сборка на орбите.

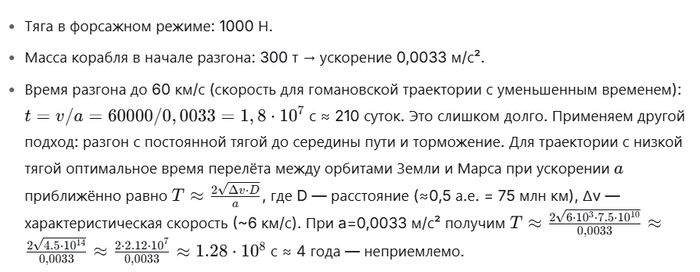

Параметры перелёта:

Вывод: для пилотируемой миссии нужна бóльшая тяга. Перейдём к форсажному режиму с мощностью 120 МВт, но это увеличит массу топлива. Однако можно использовать импульсный режим с максимальной тягой на коротких участках. Например, разгон до 10 км/с за 30 суток при ускорении 0,0038 м/с² (при массе 250 т и тяге 950 Н). Остальной путь — по инерции. Тогда общее время может составить 5–6 месяцев. Более точные расчёты требуют баллистического моделирования.

Таким образом, AT-3-R позволяет сократить время перелёта до Марса до 5–6 месяцев (вместо 8–9 при химических двигателях и 1–2 лет при ионных). При этом масса полезного груза может быть значительной.

6.2. Полёт к Юпитеру и Сатурну

Для внешних планет требуется бóльшая характеристическая скорость. Использование AT-3-R позволит доставить тяжёлые зонды (десятки тонн) к Юпитеру за 3–4 года, что существенно меньше, чем при современных миссиях (6–8 лет).

6.3. Доставка грузов

Наиболее выгодное применение — грузовые миссии, где время не так критично. При экономичном режиме (тяга 300 Н) и массе груза 100 т можно достичь Марса за 8–10 месяцев с расходом топлива около 30–40 т. Это открывает возможность регулярных грузоперевозок.

Основные риски:

1. Физические: удержание плазмы в винтовом канале при низких температурах (300 эВ) может быть менее эффективным, чем ожидается. Потребуется детальное моделирование и эксперименты.

2. Инженерные: создание лёгких и надёжных ВТСП-магнитов для космоса, теплосброс большой мощности.

3. Баллистические: оптимальные траектории с малой тягой сложны в расчёте, но современные методы позволяют их найти.

4. Финансовые: высокая стоимость разработки (сотни млн долл.) требует долгосрочных инвестиций.

Пути снижения рисков:

• Поэтапная разработка с наземными прототипами.

• Использование существующих компонентов (гиротроны, криогеника).

• Международная кооперация с космическими агентствами.
