Всем привет. Сегодня покажу что такое серийный жилой модуль для полноразмерных пикапов от компании "Пилигрим Кемпер".

Полноразмерные пикапы это все американские пикапы с кузовом 180 см. RAM1500, Ford F серии, Тойота Тундра и тд. В данный момент он установлен на китайский пикап Чанган с кузовом 185 см. Сам авто - имеет гибридную установку.

Жилой модуль изготовлен по классической технологии - сэндвич панель с алюминиевой рамой внутри и заполнением пенополистиролом. Толщина стены 30 мм. Вес жилого модуля в полной комплектации около 850 кг.

Внутри все стандартно для наших модулей 400 модели. Отличия в деталях. Спальное место 200х160 см и имеет ортопедический матрас и собственную систему вентиляции. В конце алькова - вместительные шкафы для вещей. Есть ночной свет, свет под потолков в спальной зоне и индивидуальные источники света в изголовье для каждого в виде светильника.

Кают-компания. Диван 200х65 см. Стол 100х50 см. На Г-образном диване помещаются 3 человека. В торце можно поставить табурет и уютно посидеть на четверых). В кухне есть все для готовки. Плита на две конфорки комбинирована с раковиной. Холодная и горячая вода, запас чистой воды на 80 литров. Холодильник с морозилкой на 12 вольт. Множество полок, шкафов и ниш в зоне кухни. Естественно собственное освещение и розетки на 200/12 вольт тоже под рукой. Кстати, в полу тоже есть ниши для вещей.

Диван можно разложить и получить полуторную кровать. Стол можно или отодвинуть или снять и поставить сбоку что бы не мешал.

Ну и туалет с душем. Размеры душевой 110х80 см что позволяет удобно принимать процедуры человеку любой комплекции.

Меня всегда спрашивают - какая цена того что на фото. Ну скажу я 1,5 млн. Буду прав, так как то что вы видите на фото действительно примерно так и стоит. Но это не так. Не видно ни инженерки, ни оборудования, ни внешнего обвеса всего. Все скрыто от глаз. Цена мною озвученная будет подвержена критике в любом случае, так как простой обыватель "все сделает сам за 200-300 т.р." Поэтому решил приложить краткое описание комплектации и оборудования.

Базовое оборудование

Каркас корпуса - 25мм, алюминий
Внешние покрытие корпуса - 2мм, стеклопластик
Теплоизоляция, EPS - высокой плотности - 25мм
Плита пола, ячеистый полипропилен - 17мм
Рама опорная - 50мм, алюминий

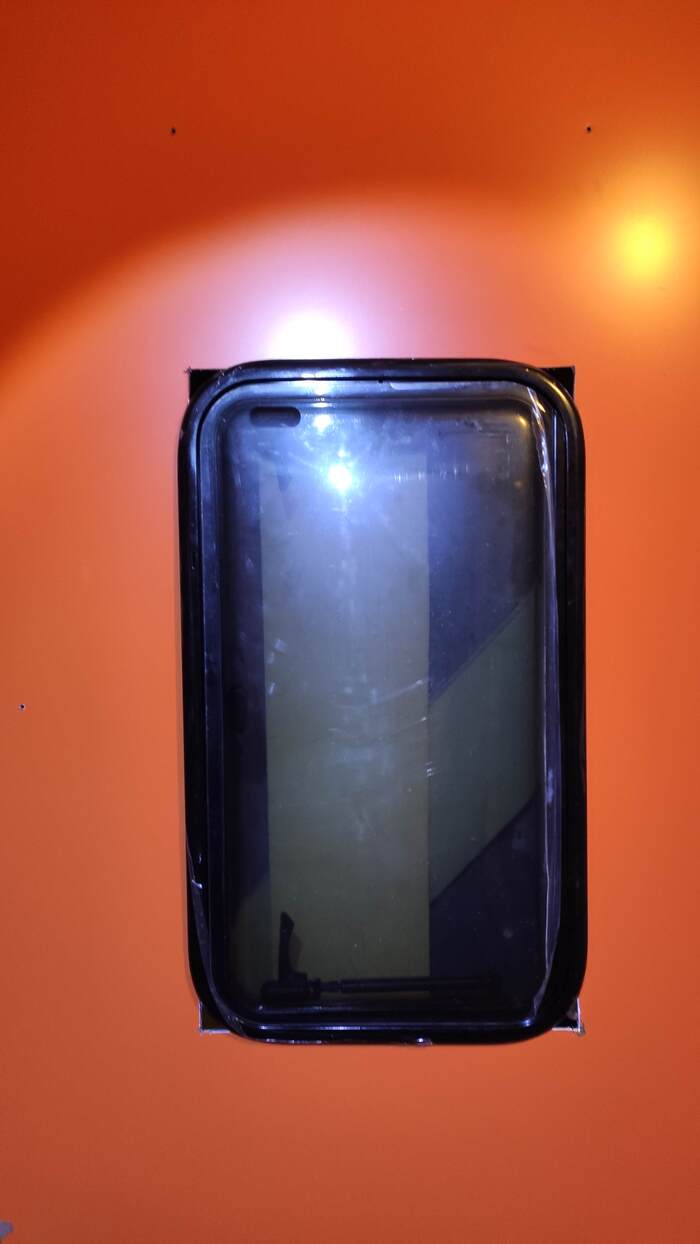

Окно 4R70 500х300, с шторкой - 2шт
Окно 4R70 700х400, с шторкой - 2шт
Дверь входная 2R90, 580х1800, с замком, шторкой и антимоскитной сеткой - 1шт
Лестница входная, механического складывания - 1шт
Внешний фонарь уличного освещения - 1шт.
Домкраты механические - 4шт
Габаритные огни белого цвета - 2шт
Газовый отсек (дверца с замком, встроенная вентиляция, крепление для баллона, шланг газовый)* - 1 комплект.
Лестница для доступа на крышу складная, облегченная - 1шт
Люк внешний с замком, для очистки кассетного туалета - 1шт
Фитинг с краном, для подключения внешнего приемника серой воды - 1шт
Горловина с ключом для заправки чистой водой - 1шт

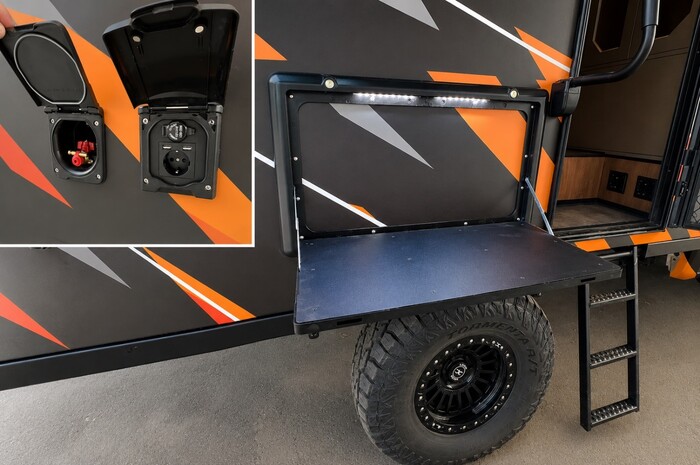

Розетка для подключения внешнего источника энергии - 1шт
Вентиляционная решетка охлаждения инвертера - 1шт
Вентиляционная решетка охлаждения холодильника - 1шт
Клапан подачи приточного воздуха - 1шт
Ящик фильтра дизельного топлива, с краном - 1 комплект
Топливный бак, съемный - 11л
Кронштейн крепления, транспортировочный - 4шт
Люк для доступа к креплению транспортировочному - 4шт
Фонари светодиодные (повторители стоп сигнала, поворотники, задний ход) - 2шт
*- Газовый баллон и редуктор, не входит в комплектацию. Для установки и подключения газового баллона, рекомендуем обращаться в специализированную организацию.

Интерьер

Покрытие пола ПВХ - комплект
Внутренние стеновые панели с моющимся покрытием - 3мм
Мебель из облегченной фанеры (тополь) - комплект
Фасады с доводчиками - комплект
Ручки фасадов и дверей с фиксатором или магнитом - комплект
Вентилятор приточно-вытяжной (туалет + комната) - 2шт
Светодиодное освещение, зональное - комплект
Душевая кабина, герметичная, стеклополимерная - 1шт
Умывальник складной, с встроенным смесителем - 1шт
Душевая лейка с смесителем - 1 комплект
Туалет кассетного типа - 1шт
Клапан вытяжной вентиляции в алькове - 1шт
Розетки 220В - 3шт
Розетки USB, 5В - 3шт
Индивидуальные светильники освещение в алькове - 2шт
Складной стол трансформер - 1шт
Матрас 2000х1600х90 - 1шт
Мягкие подушки для сидений, с трансформацией в спальное место - 1 комплект
Газовая плита с двумя конфорками и встроенной раковиной - 1шт
Крючки для верхней одежды - 1 комплект
Шкаф для одежды - 1шт
Шкаф бельевой в алькове - 1шт
Вентиляционные решетки обменной вентиляции мебели - комплект
Перфорированное основание под матрас с эффектом вентиляции - 1600х2000мм
Ящик для инженерного оборудования - 1шт

Инженерное оборудование

Аккумуляторная батарея - 12В, 200А/час, LFP
Солнечные панели - 300Вт
МРРТ контроллер - 12В, 30А
Холодильник - 50л, 60Вт, 12В/24В/220В
Преобразователь напряжения DC12В/AC220В - 1500Вт
Электрический водонагреватель, накопительного типа, с выносным датчиком температуры - 10л,1000Вт, 12В/220В
Контроллер заряда от бортовой сети автомобиля DC/DC - 12В, 30А
Блок предохранителей сети DC12В - комплект
Воздухонагреватель с функцией вентиляции, нагрева и заслонкой переключения потоков воздуха душ/комната - 5кВт, дизель
Автоматы защиты сети АС220В - комплект
Вводной рубильник, выключатель - 1шт
Кабель для подключения и дублирования световых сигналов автомобиля, вилка + розетка 7pin - комплект
Бак чистой воды, полиэтилен - 80л
Насос чистой воды - 1 шт
Многофункциональная панель управления - 1 шт

Напоминаю что я сделал свой телеграм канал и всех приглашаю присоединиться https://t.me/piligrimcamperclub там самые актуальные новости и анонсы новых видео.

А так же приглашаем в гости в наш новый шоурум в городе Щелково.

Ну что ж... многие меня тут осуждали за то что мы продались Китаю, барыги, перекупы и тд.

Конечно я робко пытался рассказать что основное производство осталось в подмосковном Щелково, но кто же меня будет слушать)). Глаза комментаторов заполонила патриотическая ярость - как же так, взял и открыл производство автодомов не в России, а за границей. И где? В Китае, там же все плохое, кустарное и вообще скоро все украдут и будут продавать дешевле)) Ну да ладно, не смог я достучаться. В любом случае, тот кто читает меня с самого начала все понимает. А пишу я уже тут более 7 лет про одно и то же. И началось все с самого первого жилого модуля для моего маленького пикапа Мазда B2500 Как я сделал свой дом на колесах. "Пилигрим"

И сейчас все так же самые прочные корпуса по яхтенной технологии мы собираем в Щелково, в чем можно легко убедиться приехав к нам.

И тут же мебельная мастерская, которая делает самые красивые интерьеры из самых качественных материалов.

Собирается все вручную и поэтому это занимает больше времени чем серийная сборка, которую мы запустили в Китае что бы немного разгрузить очередь и удовлетворить спрос.

Но сегодня речь не про это. Недавно я показывал какой огромный модуль со слайдером мы собираем в серийном варианте. Это мы строим заказчику и моему приятелю.

А мы тем временем запустили производство самого огромного жилого модуля Пилигрим для самого огромного пикапа Ford F350

А вот себе я решил не изменять и построить опять сам и своими руками. По той же яхтенной технологии, которую мы оттачиваем годами уже. И вам тут все рассказать поэтапно, как в старые добрые времена, когда я своими руками в гараже собирал первые стенки)) Строим новый кемпер для пикапа. (автодом)

Итак, сменился уже несколько раз пикап. Был Додж РАМ 1500 с модулем моего производства, с которым мы проехали много десятков тысяч километров.

А теперь у меня Ford F350

И на него то и решено было строить новый модуль. Ну наверно, самый большой, который я видел на пикапах.

Схематично все будет так. Грузоподъемность моей комплектации 3,500 кг, модуль примерно 2000-2200 кг, так что я решил на себе не экономить. Чего мне не хватало обычно в путешествиях? Воды. Значит будет не 100, а 300 литров. Электричества. Значит будет не один аккум по 200 Ач, а 4 по 200)). Панелей на 1600 ватт на крыше. Холодильник на 100 литров против 65.

Планировка простая. Вход сбоку, далее коридор, прямо душевая просторная с туалетом. Под душевой кабиной бак с серой водой на 100 литров.

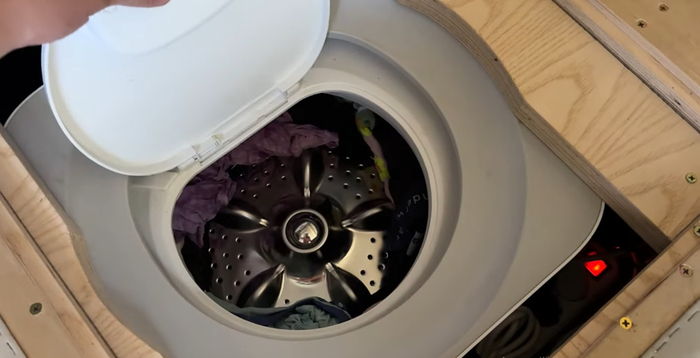

Повернув направо попадаем в основную зону. Кухня с большой рабочей поверхностью. Газовой плитой и раковиной. Много полок, шкафов для вещей в кухонной зоне. В шкафу видно большой черный холодильник на 100 литров. А рядом в кухне стиральная машина на 2,5 кг.

Напротив кухни столовая зона на 4х человек, которая в ночное время при необходимости может складываться в кровать для двух человек.

Основное спальное место размером 2000х1800 мм. Спать в этот раз головой к носу. По всему периметру кровати вместительные шкафы.

Важное замечание - весь пол двойной и имеет воздушный подогрев и ящики для хранения вещей. Глубина отсеков 320 мм.

Итак, начинаем. Что бы не мешать мастерам со своим огромным модулем, я решил отделить себе уголок в выставочной зоне и собирать там в свободное от основной работы время. Быстро не получится, но думаю что до весны корпус соберу)). Забегая вперед, пока собирал пол, мастера полностью под ключ собрали модуль)).

Напилил из фанеры хвойной детали будущих стен. Собрал на полу пазл стены и немного офигел от размеров. Что бы вы понимали размер одного листа 2440х1220 мм. Длина модуля более 6 метров.

Далее собираем пол. Пол это очень важный элемент. Собираю каркас из рейки, напиленной из влагостойкой фанеры, клеим фанеру 3 мм, тоже ФСФ, после тщательно обрабатываем Неомидом 500. Когда все высохнет, то еще раз. Это сделано для того что если вдруг модуль получит снизу повреждения и туда попадет влага, то ничего не загниет. Да и сверху можно залить.

Утепляю все пенополистиролом 50мм. Очень важно что бы не было щелей и пустот, так как там потом образуется конденсат.

Ну и зашиваю сверху ламинированной фанерой 9 мм, которая будет являться первым уровнем пола. Пол получился длиной 3660 мм. А шириной в широкой части 2300 мм. До этого самый крупный пол имел размеры по полу 2600 мм.

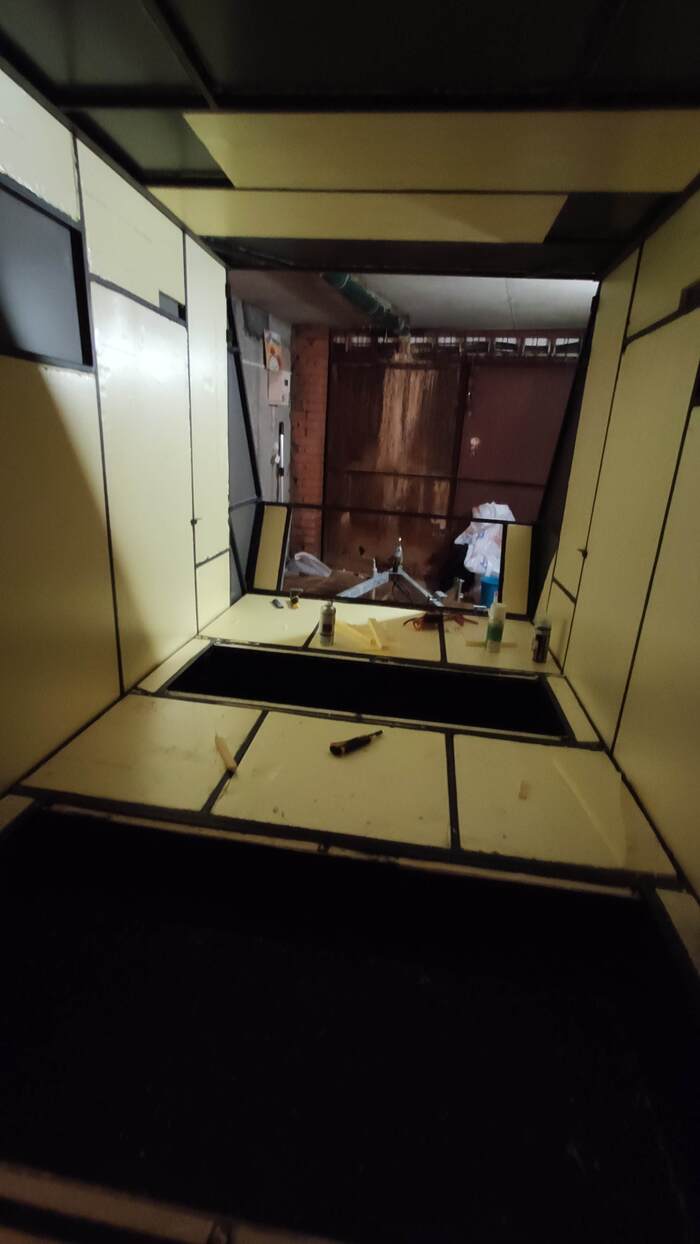

Ну и черновая сборка деталей каркаса. На этом пока все, так как основная работа занимает почти 100% времени. А так приятно отключить голову и просто поработать руками)).

Но...теперь я все реже работаю руками, а вот голова моя пухнет от организационных дел. Вот например отдел маркетинга решают глобальные вопросы. Зашел пару раз в кабинет, ничего не понял, и пошел пить кофе)).

А вот снимаем новый контент. Скоро, кстати, выйдет на всех наших площадках. И первые его увидят подписчики Телеграм канала. https://t.me/piligrimcamperclub

Там уже есть видео и фото вчерашних съемок. Так что кому интересно подпишитесь.

Особенно крутой видос мы сняли про ST400, супер комфортный модуль. Кстати, справа видно кучу деталей для сборки еще двух модулей. Да, мы так же серию собираем тут в Щелково.

Модуль, кстати установлен на гибридный пикап Чанган. Это стоит видеть. Такой динамики от пикапа я не ожидал. Ну только с V8 можно сравнить по разгону.

А вот вчера получили новую партию жилых модулей с производства.

И пол дня сервисная служба принимала их по акту.

Когда то, когда я в пыли, шуме болгарок и фрезеров мечтал что вот "вырасту" и стану большим начальником и будет у меня большой и светлый кабинет, то я буду доволен... А получилось что и кабинет есть, и начальником стал, а времени сидеть в нем так и не появилось, а самое классное это прийти в выходные, когда на производстве тишина и никого нет, включить любимое кантри, и создавать свою новую мечту. Самый большой жилой модуль для пикапа. Для себя))

Но отдам должное - без команды я никто. На фото мозги компании Пилигрим.

А в самое ближайшее время мы снимем интересный ролик про самых главных людей Пилигрима - мастеров. Именно они создают своими руками такие крутые вещи.

Да, я знаю и про F550 и F650 и даже F850)) Но даже я F650 видел один раз в жизни, а люди не связанные с подобным бизнесом тем более. Поэтому остановимся на F350, тем более что у них кузова и кабины одинаковы. Итак! Вот первые кадры ST600! Несколько фото снаружи. Внутри пока рано))

Огромный модуль длиной более 6 метров. Шириной 2,3 метра, и такой же высотой.

Маркиза 5,5 метров превращается в огромную комнату 2,5х5,5 метров.

И как мы видим - это первый в истории Пилигрима жилой модуль со слайдером!

В нише слайдера будет диван, и это заметно увеличивает жилой пространство.

Домкраты на этой модели уже электро с синхронизатором и автовыравниванием по уровню.
