Водомет движущий на SUP board. Начало
Приветствую!
На дворе лето и многие выбирают активный отдых в виде сап доски. Грести весло на тихом водоеме очень успокаивает и отвлекает от повседневной рутины. Но иногда так лень двигать веслом, а хочется просто присесть на сап и плыть. Может на речке и можно сплавляться по течению, лишь изредка корректируя курс, но на море такой функции нет.
Идея не нова: "Моторчик на сап, ишь невидаль такая". В сине-фиолетовом магазинах полно вариантов, но вот ценник душит ту жабу которая душит меня и это даже со средой не связано. И вот сидя в гараже с кумом встает вопрос, а сможем ли мы создать что-то подобное?
В наличие имелось: Куча свободного времени, 3д-принтер, аккумуляторы с шуруповерта, бесщёточный мотор с гайковерта. В принципе это и стало отправной точкой длиной в 4 месяца.
Изучили конструкции, очень захотелось попробовать вариант на магнитной муфте, чтобы корпус был максимально герметичен.

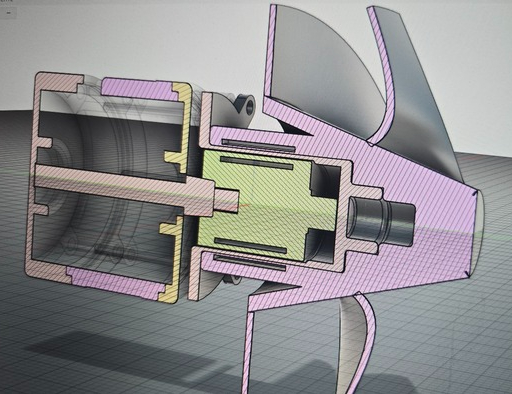

Первый "сырой набросок".
CADируем, печатаем, собираем - идеальная формула, нашего проекта, которая по началу не работала, а больше походила на CADируем, печатаем, притираем, выбрасываем, перемеряем, переCADируем с нужными допусками, так как в 3д печати новички, монтируем и радуемся результатам.

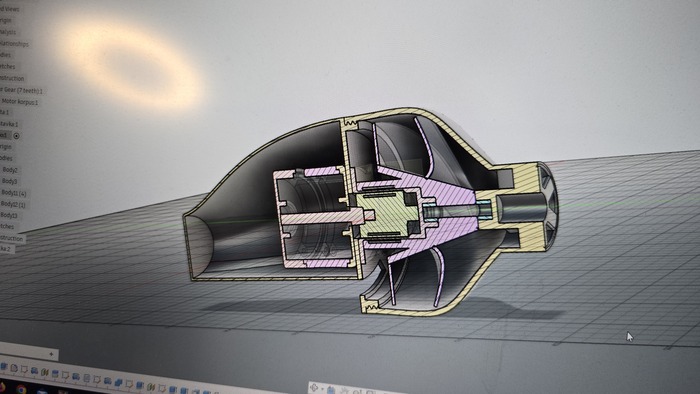

набросок корпуса

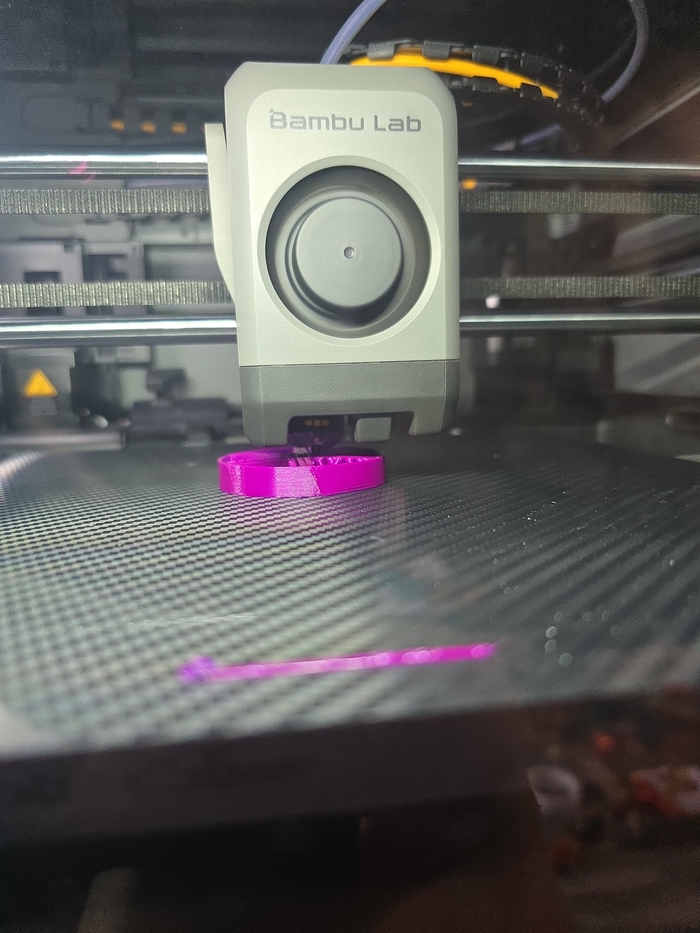

Не рекламы ради

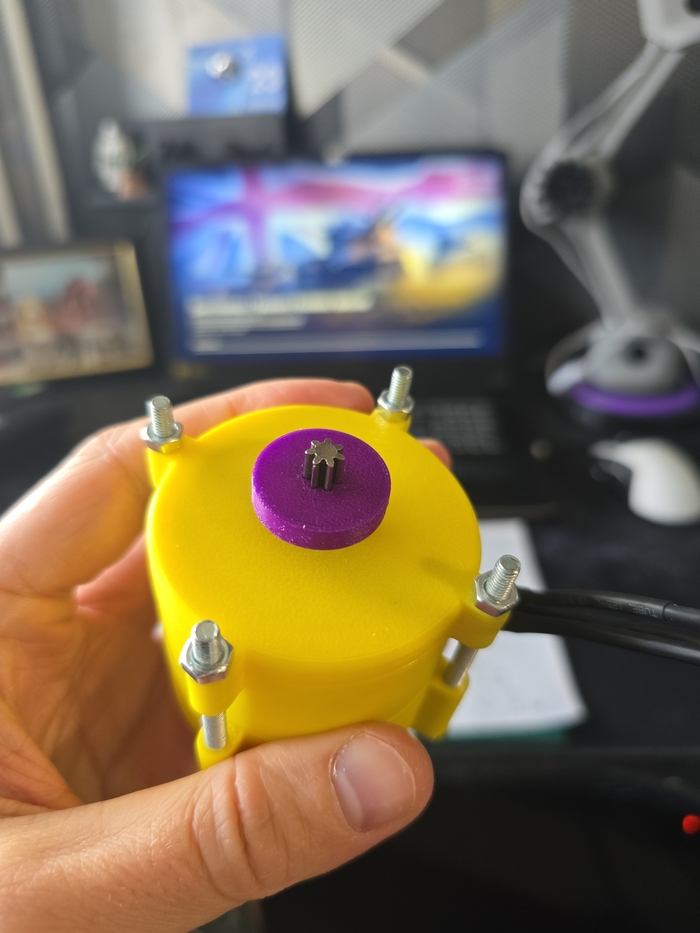

Первый дельный вариант корпуса для бесщёточного моторчика
С магнитной муфтой идея отпала после первого запуска, силы притягивания неодимовых магнитов не хватило, чтобы крутить винт под нагрузкой.
Следующий этап - классический: водяная и герметичная части, отделяемые механическим сальником. Поиски самого маленького и адекватного по цене привели на 12мм механический сальник в синем магазине. Вал пришлось закачать у токаря на местном заводе. Хотя в дальнейшем вал из нейлона PA6-GF, показал себя неплохо. Да, конечно, с металлом не сравнить, но по цене значительно дешевле.

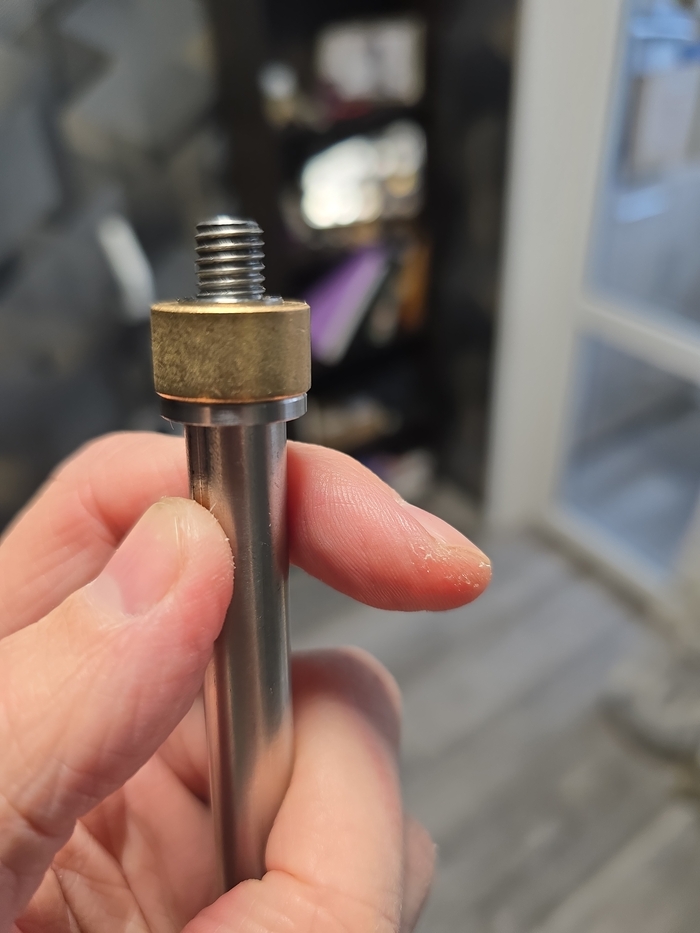

Вал с бронзовой упорно-центрующей втулкой
На прямую без редуктора моторчик жрал ток как не в себя. Вот пробные варианты редуктора планетарного типа:

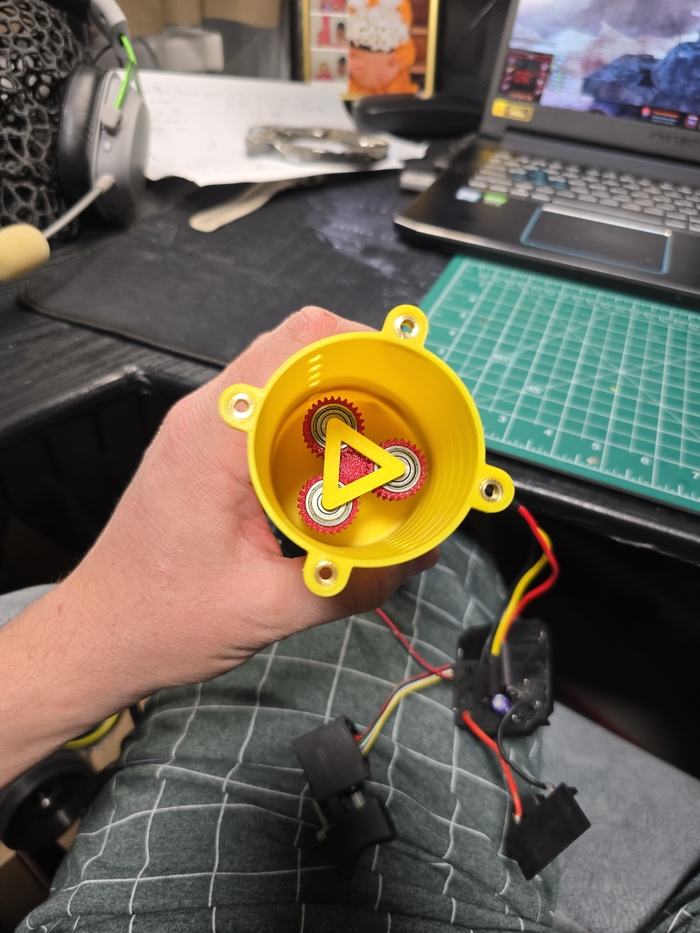

Не удачная попытка 1 на таких оборотах разлеталась через через 20 минут работы.

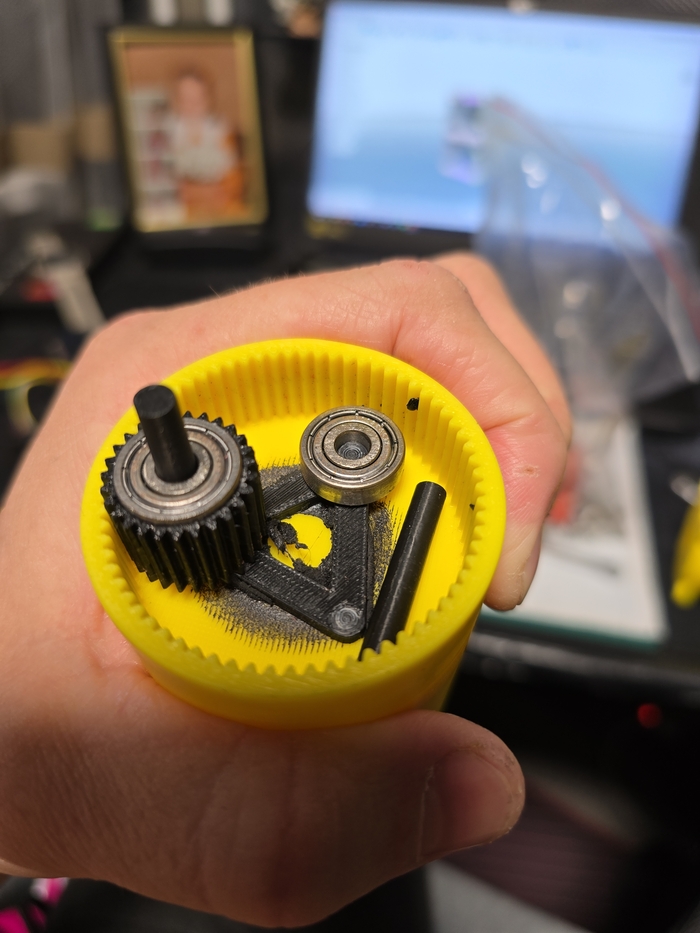

Не удачная попытка 2
Но на практике оказалось, что токи упали раза в 3. Значит нужно было искать редуктор. И мы его нашли все от того же гайковерта.
Последовательная сборка 1

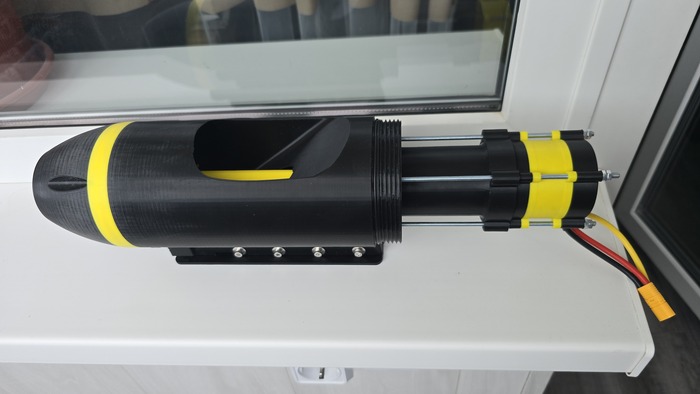

2

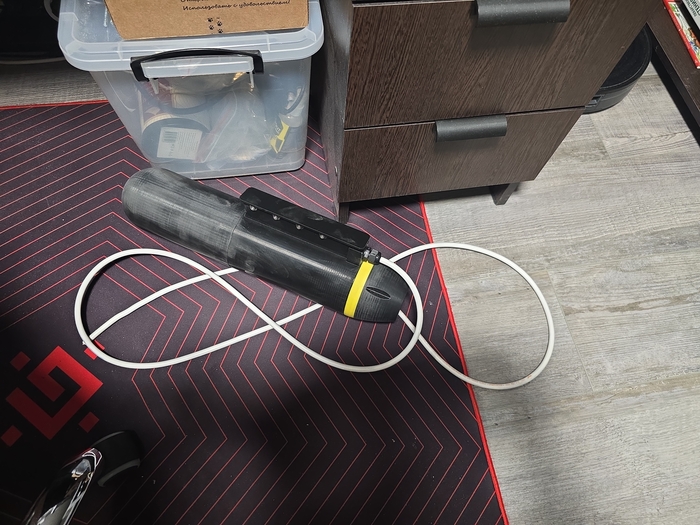

3. Как по мне выглядит как советский пылесос "Ракета", правда гудит тише)
Электрическую составляющую опишу в следующем посте.
