Есть такой анекдот в среде пусконаладчиков: «Как узнать, что в шкафу российский ПЛК? По запаху канифоли и следам от паяльника на монтажной плате». Шутка старая, но в 2026 году она уже не работает. Отечественное железо повзрослело. Где-то - сильно, где-то - ещё нет. Давайте пройдёмся по всей пирамиде автоматизации и посмотрим, что реально изменилось за последние три года - честно, без рекламных брошюр и без нытья.

С чего начинается автоматизация: полевые приборы

Любая система управления начинается не с контроллера и не с SCADA. Она начинается с датчика - куска металла с электроникой внутри, который меряет давление, температуру, расход, уровень. И именно здесь у российских производителей сложилась наиболее устойчивая позиция.

Метран из Челябинска - это вообще отдельная история. Компания много лет работала как дочка Emerson, выпускала продукцию под совместным брендом, накопила технологии. После 2022 года производство осталось в России и продолжает работать. К Метрану добавились Элемер, Кродус, Сенсор - три игрока, которые последовательно расширяют линейки датчиков давления и температуры. Диапазон погрешности 0,1-0,5% для российского прибора сейчас норма, а не исключение. Выход 4-20 мА и интерфейс HART присутствуют в большинстве моделей.

Любопытный момент: в 2023-2024 годах сразу несколько отечественных разработчиков анонсировали датчики с поддержкой WirelessHART. До недавнего времени беспроводные полевые приборы были практически монополией Emerson и ABB - слишком сложная сертификация, слишком дорогая разработка стека. То, что российские компании вошли в эту нишу - сигнал серьёзный.

С расходомерами ситуация неоднородная. Взлёт, Питерфлоу, Эмис давно занимают значимую долю рынка электромагнитных расходомеров - особенно в водоснабжении и нефтянке. Это не новость. Новость в том, что работы по ультразвуковым расходомерам для газовых трубопроводов, где исторически стоял Krohne и Yokogawa, активизировались. Пока до коммерческой сертификации для узлов учёта добрались единицы - слишком длинная дорога испытаний. Но движение есть.

Протокол IO-Link тихо пробирается в российские полевые приборы. Для тех, кто не в курсе: IO-Link позволяет не просто получать измерительный сигнал от датчика, но и читать его диагностику, перепараметрировать прямо с верхнего уровня, получать серийный номер и статус. В 2025 году несколько российских производителей датчиков положения и давления заявили IO-Link в своих новых сериях. Пока это капля в море, но тренд понятен.

С газоанализаторами отдельная история. Аналитприбор, Сенсис, Газанализатор - компании с советскими корнями, которые производили аналитические приборы тогда, когда о западных вендорах в России ещё не слышали. Санкционное давление дало им второй ветер и финансирование на обновление линеек. Портативные и стационарные газоанализаторы на CO, CO₂, O₂ и горючие газы в новых исполнениях появились в 2023-2024 годах. Главная претензия - долгосрочный дрейф чувствительных элементов у части приборов. Проблема известная, производители об этом знают, работа ведётся.

Приводы, клапаны и пневматика: слабое звено цепи

Если датчики - это более-менее закрытая история, то с исполнительными механизмами всё сложнее. И здесь нужно говорить прямо.

Частотные преобразователи в России собственного производства исторически практически не существовало. ABB, Danfoss, Siemens занимали рынок глухо. Когда они ушли, полки заняли китайцы - и заняли быстро. INOVANCE серии MD, INVT, Delta Electronics VFD сейчас массово стоят на насосных станциях, вентиляционных установках, конвейерах. Modbus RTU в них работает из коробки, часть моделей поддерживает EtherCAT и CANopen. По базовым применениям - вопросов нет. Российские производители, в частности Веспер, нарастили локализацию, но до полного производственного цикла пока далеко.

Пневматика - самая незакрытая брешь во всей отечественной автоматизации. Festo и SMC обеспечивали пневматическими компонентами буквально весь российский машиностроительный и пищевой сегмент. Российского производства пневмоцилиндров, распределителей и клапанов с достойными характеристиками практически нет. Нишу заняли Airtac и MINDMAN - тайваньско-китайские производители. Для стандартных условий - работают. Для прецизионных применений с требованиями к позиционированию - уже сложнее.

Электроприводы для запорной арматуры - другая картина. Тулаэлектропривод и Электромех присутствовали на этом рынке задолго до санкций. В 2023-2025 годах они выпустили обновлённые модели с поддержкой Modbus RTU/TCP, встроенными позиционерами и дистанционной диагностикой. Степень защиты IP67, конкурентный крутящий момент - по характеристикам уже не уступает Auma. Долгосрочная статистика наработки накапливается прямо сейчас на реальных объектах нефтяной и газовой промышленности.

Промышленные сети: конец эпохи RS-485?

Ещё лет десять назад на любом производственном совещании по АСУТП разговор рано или поздно сводился к RS-485 и Modbus RTU. Надёжно. Просто. Понятно. Мастер опрашивает слейвов по очереди, цикл 100-500 мс, всё работает годами без единой перезагрузки.

RS-485 никуда не делся и при жизни нынешнего поколения инженеров точно не уйдёт - слишком много установленного оборудования говорит именно по нему. Но в новых проектах промышленный Ethernet занял доминирующую позицию на всех уровнях.

Здесь острее всего ощутился уход Moxa, Hirschmann и Phoenix Contact. Managed-коммутаторы для промышленных кольцевых сетей с поддержкой RSTP/MRP - специфический продукт, его нельзя заменить офисным D-Link. Российский ответ пришёл от Eltex из Новосибирска - компании, которая давно производила телекоммуникационное оборудование. В 2024 году Eltex вывел серию управляемых коммутаторов в промышленном исполнении: DIN-рейка, питание 24В, диапазон рабочих температур от -40 до +70°C. НТЦ Подряд закрывает нишу критической инфраструктуры. Китайские коммутаторы Kyland и Moxa-аналоги от местных OEM тоже активно используются.

Протокольная картина 2025 года выглядит так. Modbus RTU живёт на полевом уровне и в установленной базе. Modbus TCP распространён в средних проектах - простой, дешёвый в реализации, работает поверх стандартного Ethernet. OPC UA прописался на уровне интеграции ПЛК со SCADA и MES - структурированные данные, встроенная безопасность, не нужен сервер-посредник. MQTT подбирается снизу через IIoT-проекты и облачный мониторинг. EtherCAT занимает нишу управления движением там, где нужна синхронизация в пределах микросекунд.

PROFIBUS как протокол для новых объектов практически не упоминается - он неотделим от экосистемы Siemens, которой в России официально нет. PROFINET встречается только там, где стоит установленная база немецкого оборудования и замена нецелесообразна.

Шкафы управления: здесь обошлось без катастрофы

Шкафное производство в России традиционно сильное - десятки интеграторов по всей стране умеют собирать нормальные шкафы управления. Но комплектующие раньше шли преимущественно от западных производителей.

Rittal приостановил официальные поставки. Это болезненно для тех, кто строил проекты вокруг их климатических систем и корпусов. Но оказалось, что российские и белорусские производители корпусов - ЗЭТ, КМ-профиль, Elbox - вполне способны закрыть большинство потребностей. Климатика решается агрегатами от отечественных производителей или белорусскими теплообменниками. Ничего экзотического.

С клеммниками история интереснее. Phoenix Contact и Weidmuller уходили со слезами - это реально хорошие продукты с отличной экосистемой: маркировка, мостики, держатели предохранителей. Российские замены - Технокабель, Элтехника, Декрафт - по базовым применениям (до 400В, до 32А) работают нормально. Для искробезопасных цепей и специализированных применений нужно внимательно смотреть на сертификаты.

IEK, EKF и DEKraft закрывают нишу автоматических выключателей и пускателей. Два года назад на форумах не прекращались споры о качестве контактов и стабильности тока срабатывания. К 2024-2025 году ситуация стала заметно лучше: производители вложили деньги в оборудование контроля качества, появились серии с повышенным ресурсом для промышленного применения.

ПЛК и HMI: самый оживлённый сегмент

Здесь кипит сильнее всего. И новинок много, и маркетингового тумана - тоже.

ОВЕН в 2024 году выпустил обновлённый ПЛК300 на ядре Cortex-A7 с расширенными коммуникационными портами и поддержкой IEC 61131-3 в среде CODESYS 3.5. Fastwel обновил модульную серию CPC с прицелом на применения с повышенными требованиями к надёжности. Прософт-Системы вывели контроллеры TREI-5B-03 с сертификацией по функциональной безопасности SIL 2 - для ответственных объектов нефтегазового сектора.

Среди относительно новых имён заслуживает внимания линейка СТАБУР производства ООО «ПО Промсвязь» из Екатеринбурга. Это ПЛК с встроенными операторскими панелями диагональю от 5 до 24 дюймов, модульной системой ввода-вывода и поддержкой обеих основных сред - CODESYS 3.5 и MasterSCADA 4D. Четырёхъядерный процессор с частотой 2 ГГц на ядро, промышленные интерфейсы RS-485, Ethernet и CAN, скорость опроса модуля ввода-вывода около 1 мс - это уже серьёзная база для задач локальной автоматизации. Контроллер работает под Linux, что даёт гибкость в части ПО, но требует грамотного подхода к организации задач реального времени.

Тренд в панелях оператора общий для всей отрасли: Linux-платформы с браузерной визуализацией вытесняют проприетарные среды. Это значит, что обновить интерфейс можно без замены железа, а разработчик не привязан к конкретному вендорскому инструменту.

CODESYS 3.5 продолжает работать - немецкий разработчик 3S-Smart Software Solutions не под санкциями. Параллельно МастерПЛК от ИнСАТ развивается как отечественная альтернатива с поддержкой IEC 61131-3. Стратегически важная задача: иметь независимую российскую среду разработки - это другой уровень технологического суверенитета.

Роботы и манипуляторы: самый сложный участок

Здесь нужна особая честность. Промышленная робототехника - это не просто железо. Это экосистема, которую FANUC, KUKA, ABB и Yaskawa строили десятилетиями: библиотеки движений, готовые ячейки, сотни тысяч обученных операторов, развитая сервисная сеть.

Российские производители существуют - Эйдос-Робототехника из Казани, СМП Роботикс, Андроидная техника. Они делают реальные манипуляторы, которые реально работают - преимущественно в сварке, перекладке, контроле качества. Но объём инсталляций и ширина покрытия задач пока несопоставимы с мировыми лидерами.

Реальную нагрузку по замещению японских и немецких роботов сейчас берут на себя китайцы: ESTUN, Rokae, Siasun, Aubo Robotics. По функциональности для средних нагрузок - вполне достойно. По цене - в 1,5-2,5 раза дешевле японских аналогов. По качеству сервиса в России - улучшается год от года.

Коллаборативные роботы (коботы) - отдельная ниша. Universal Robots ушли. Российская Аврора Роботикс выпускает серию AUROS. Китайские Dobot, Jaka, Elephant Robotics покрывают задачи сборки, паллетирования, лабораторной автоматизации.

Системы машинного зрения строятся сегодня иначе, чем пять лет назад. Cognex и Keyence уже не поставляются напрямую, но сама парадигма сместилась: камеры промышленного класса (Basler, Daheng Imaging) доступны, алгоритмы обработки разрабатываются на открытых фреймворках. Ситроникс, Смарт Энджинс и ряд стартапов из российских университетов здесь занимают сильные позиции - алгоритмическая база в России традиционно мощная.

Верхний уровень: SCADA, MES и данные

MasterSCADA 4D от ИнСАТ - главный отечественный бенефициар импортозамещения в сегменте SCADA. Версия 1.3.9 получила OPC UA клиент и сервер, расширенную поддержку MQTT, программное резервирование. Trace Mode 6 добавил работу в Docker-контейнерах. По функциональности для большинства промышленных объектов - уже не компромисс, а нормальное решение.

MES-уровень закрывается через 1С:MES для дискретного производства и специализированные решения вроде Фобоса для непрерывных процессов. Для нефтехимии и металлургии разрыв с западными Apriso и Siemens Opcenter пока ощутим, но сокращается.

IIoT и промышленная аналитика - неожиданно сильный сегмент. Платформы Ростелеком IoT, Цифра и ряд стартапов строят рабочие системы мониторинга вибрации, предиктивного обслуживания и учёта энергоресурсов на стеке MQTT + InfluxDB + Grafana. Математической базы для ML-моделей в России хватает.

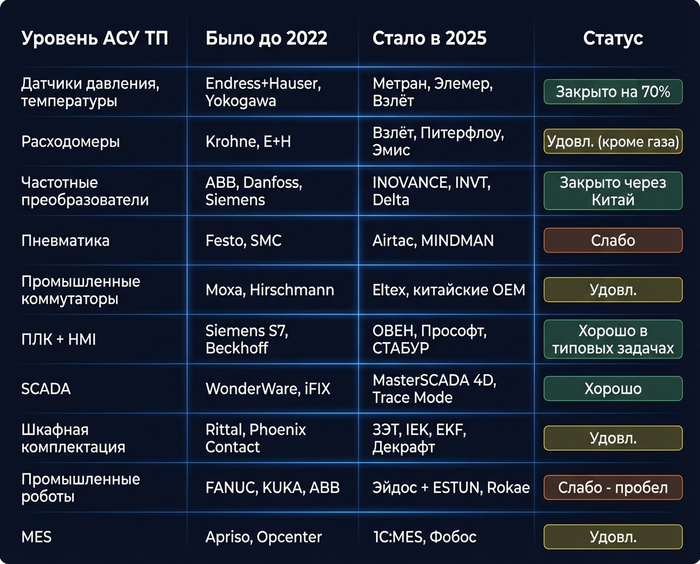

Где стоим: честная таблица

Три вещи, которые точно изменят отрасль к 2027 году

Открытые протоколы побеждают закрытые экосистемы. OPC UA, MQTT, IO-Link, TSN - это стандарты, которые не принадлежат ни одному вендору. Для российских производителей это шанс: вместо того чтобы строить собственную несовместимую экосистему, достаточно грамотно реализовать открытые спецификации и встать в один ряд с мировыми игроками.

Linux в промышленных контроллерах из редкости превращается в норму. Real-time ядро, Yocto Project, Ubuntu Core - это рабочие платформы для промышленного применения. Гибкость огромная, зависимость от проприетарных RTOS минимальная. Платить за это придётся вниманием к организации задач реального времени - но это решаемо.

Машинный интеллект в автоматизации - уже не будущее, а настоящее в конкретных нишах. Предиктивное обслуживание по вибрации и токовому профилю двигателей, автоматическая настройка ПИД-регуляторов, оптимизация энергопотребления - всё это работает на реальных объектах. И здесь у российских разработчиков алгоритмов есть серьёзный задел.

Автор: Дмитрий Стабур, инженер АСУ ТП

Есть два типа промышленных объектов. На одних световой индикации почти нет: одна лампа “Питание”, иногда еще “Авария”, и дальше разбирайся как хочешь. На других наоборот: шкаф, станок или линия сияют всем, что умеют, и в сумме это напоминает новогоднюю витрину. Забавно, что обе крайности обычно приводят к одному и тому же результату: персонал перестает использовать свет как подсказку.

В первом случае подсказки просто нет. Во втором она тонет в шуме. А хорошая светодиодная индикация живет где-то между. Она не пытается “пересказать логи” и не делает вид, что заменяет SCADA. Она работает как язык жестов: коротко, однозначно, с правильным приоритетом. В норме она спокойная. В проблеме она заметная. И главное, она не спорит с тем, как человек привык понимать цвета и сигналы.

Ниже разберем, как построить такую индикацию, чтобы она была и аккуратной визуально, и реально полезной в эксплуатации. Без лишних схем-талмудов и без ощущения, что вы проектируете елку.

Почему свет все еще выигрывает у текста, даже если у вас современная SCADA

Инженеры любят говорить: “Зачем лампы, если на панели все видно”. На практике, особенно в цехе, это работает не всегда.

Панель оператора может быть на другом конце линии. SCADA может быть в диспетчерской. Человек может быть с занятыми руками или в шуме, где не услышишь коллегу. Световой сигнал считывается быстрее, чем текст, и часто даже боковым зрением. Вы не обязаны подойти вплотную и начать читать. Вы просто видите: стало не так, как было. Это уже экономит минуты, а иногда и смену.

Есть и другая сторона. Когда начинается поиск неисправности, большинство специалистов первым делом смотрят на железо. На блок питания, на привод, на коммутатор, на модуль ввода-вывода. Локальные LED на оборудовании дают быстрый ориентир: питание есть, сеть поднята, связь моргает, ошибка активна. После этого уже логично лезть в проект и в логи. Свет здесь работает как первый слой диагностики.

Поэтому вопрос не в том, нужны ли светодиоды. Вопрос в том, есть ли у них смысл.

Индикация должна быть языком, а не набором “как получилось”

Почти любой хаос в индикации появляется по одной причине: разные люди в разное время придумывали значения “под себя”.

Интегратор на одной линии решил, что красный это “стоп”, потому что “красный = не работает”. На другой линии красный оставили под “аварию”. На третьей решили, что красный будет вспыхивать при тесте пуска, потому что “так видно, что лампа живая”. В итоге оператор, мастер, электрик, который перемещается между участками, вынужден каждый раз переключать мозг: “вот здесь красный означает одно, а здесь другое”.

В нормальной системе индикация должна быть единым языком на всем предприятии. Не обязательно сложным. Но единым. Тогда человек узнает смысл по цвету и ритму автоматически, без учебника. И именно автоматическое узнавание делает индикацию быстрым инструментом.

Самое простое правило, которое работает почти везде: значения цветов не меняются от объекта к объекту. Если нужен дополнительный смысл, добавляется отдельный индикатор, а не переворачивается логика цвета.

Цвета и человеческое ожидание: почему с этим лучше не спорить

Цвета в промышленности не случайны. Красный воспринимается как опасность или критическая проблема. Желтый (янтарный) как предупреждение или внимание. Зеленый как норма или разрешение. Эти ассоциации закреплены не только привычкой, но и стандартами по безопасности и индикации. Если вы решаете “переизобрести” это, вы заставляете человека переучиваться и увеличиваете шанс ошибок.

Но даже если принять стандартную схему, остается вопрос: что именно считать “красным”, а что “желтым”. Тут важен принцип приоритета.

Красный нельзя раздавать всем подряд. Если красный горит каждый час из-за некритичных ситуаций, он перестает быть сигналом срочности. Люди привыкают и начинают относиться к нему как к фону. А фон в аварийный момент это то, что делает проблему дороже.

Практически полезно заранее определить границу: красный это либо опасность, либо останов, который требует немедленной реакции. Желтый это состояние, которое требует внимания, но не обязательно мгновенного. Зеленый это режим, который вы считаете нормальным и ожидаемым.

И еще одна тонкость, которую часто забывают: “питание есть” не равно “все нормально”. Если линия стоит по технологической причине или ждет материал, зеленый “питание” может ввести в заблуждение. Иногда лучше иметь отдельный индикатор “питание” и отдельно “готовность/работа”, чем делать зеленый универсальным.

Моргание и ритм: мощный инструмент, который легко испортить

Второй носитель смысла это динамика. Постоянный свет воспринимается как статус. Моргание как “обрати внимание”. И тут многие ломают систему, потому что хотят, чтобы их сигнал был заметнее, чем у соседей. В итоге начинает мигать все.

Проблема в том, что мозг не умеет бесконечно держать внимание на множестве мигающих источников. Он либо утомляется, либо “отсекает” раздражитель. И тогда мигание перестает работать как призыв. Оно становится визуальным шумом.

Хорошая логика такая: мигает только то, что требует действия. Если состояние просто информирует, оно светится постоянно. Если есть предупреждение, допустимо медленное мигание, чтобы мягко подсветить отклонение. Если есть авария или критическое событие, используется более резкое мигание, иногда вместе со звуком, если это оправдано.

Важно, чтобы ритм был одинаковым везде. Если на одном станке “предупреждение” мигает медленно, а на другом быстро, люди не сформируют привычку. На предприятии должен быть стандарт хотя бы на уровне “медленное” и “быстрое”, иначе все превращается в индивидуальное творчество.

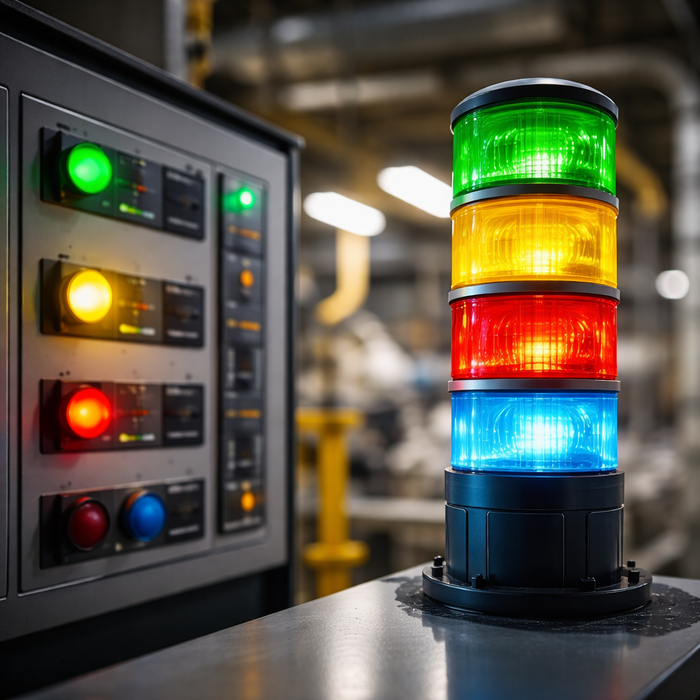

Сигнальные колонны: не украшение, а инструмент управления сменой

Колонны на оборудовании часто ставят “потому что так принято”. Но их реальная сила в том, что их видно издалека. Это означает, что колонна работает не только для оператора, но и для мастера, наладчика, технолога, который проходит мимо.

В идеальном мире колонна помогает управлять потоком. Вы одним взглядом понимаете, где линия идет, где стоит по мелочи, а где реально нужна помощь. Если вы поддерживаете эту логику дисциплиной реакции, колонна начинает экономить время и снижать простой.

Но есть и типичный провал: колонна постоянно показывает “проблему”, а реакции нет. Тогда люди перестают воспринимать красный как событие и начинают считать это “особенностью линии”. В этот момент индикация умирает. Поэтому у колонны всегда должна быть “пара” в регламенте: если горит такой-то цвет, кто-то делает такое-то действие в такой-то срок. Иначе это просто лампа.

Индикация на устройстве и на шкафу: разные задачи, не нужно их смешивать

LED на частотнике или модуле ввода-вывода это индикация для специалиста. Она может быть детальной, с кодами мигания, с различением причин аварии. Это нормально, потому что техник готов читать расшифровку и работать глубже.

А вот индикация на дверце шкафа или на внешнем щите должна быть проще. Там обычно достаточно небольшого набора: питание, связь/обмен, предупреждение, авария, сервис. Смысл в том, чтобы человек мог быстро понять слой проблемы, не вникая в детали.

Если вы вынесете на дверцу все возможные коды и состояния, вы получите ту же “елку”, только из индикаторов. Поэтому хорошая архитектура индикации почти всегда двухслойная: простой внешний слой и детальный внутренний.

Связь с HMI: если экран “говорит” одно, а лампы другое, победит недоверие

Еще одна причина, почему индикация “не работает”, это противоречие между светом и интерфейсом.

На колонне зеленый, а на панели тревога. На шкафу все спокойно, а SCADA показывает потерю связи. Или наоборот: в цехе красное мигает, а на экране тишина, потому что тревога не настроена.

Человек в такой ситуации выбирает, чему верить. Обычно он верит не системе, а тому, что видел раньше, и своему опыту. То есть автоматизация теряет авторитет.

Чтобы этого не происходило, нужно согласование философии. Цветовые значения и приоритеты должны совпадать на всех уровнях. И в HMI хорошо работает принцип “спокойная норма”: в нормальном режиме экран не должен быть раскрашен как схема в учебнике, иначе вы лишаете себя возможности выделить отклонения. Цвет становится ценным только тогда, когда он редкий.

“Красиво” в промышленности: это когда видно под углом, в пыли и на солнце

Светодиоды легко сделать яркими. Сложнее сделать их читаемыми.

В шкафу вы редко смотрите на индикатор строго перпендикулярно. В реальной жизни вы стоите сбоку, наклонились, вас отвлекают, вы в перчатках, вокруг пыль. Поэтому важны не только сами светодиоды, но и оптика, рассеиватель, угол обзора.

Слишком точечный индикатор может быть виден только “в лоб”. Слишком яркий может слепить и раздражать. Слишком слабый потеряется на фоне солнечного света или мощного освещения цеха. Поэтому правильная индикация это компромисс между яркостью и комфортом. Она должна быть заметной, но не агрессивной.

Есть еще вопрос однородности цвета. На уровне отдельных устройств это не критично. Но на уровне внешней индикации линии лучше, если оттенки близки. Когда один “красный” почти оранжевый, а другой темно-малиновый, восприятие становится менее уверенным.

И да, визуальная чистота тоже часть “красоты”. Если у вас на дверце шкафа пять индикаторов, они должны быть расположены логично, подписаны (если допускается), и не мешать друг другу. Красиво в промышленности это когда не нужно объяснять.

Почему индикацию начинают игнорировать: три типовых причины

Первая причина это ложные сигналы. Желтый горит постоянно из-за мелочи, красный появляется из-за событий, которые не требуют реакции. Люди привыкают и перестают реагировать. Это классическая история “сигнализация, которую отключают”.

Вторая причина это неоднозначность. Один и тот же цвет означает разные вещи на разных узлах. Или одна и та же авария может проявляться разными сигналами, потому что логика “растеклась” по проекту. В итоге человек не уверен и не доверяет.

Третья причина это слишком высокая детализация на внешнем уровне. Когда вы пытаетесь одним светодиодом рассказать о пяти причинах остановки, вы неизбежно приходите к тому, что свет “значит все и ничего”. Индикация перестает быть инструментом.

Как спроектировать индикацию, чтобы она работала, а не просто светилась

Хорошая методика начинается с человека, а не с ламп.

Спросите себя: кто будет принимать решения по этой индикации. Оператор у станка? Мастер смены в проходе? Электрик у шкафа? Для каждого из них нужен разный уровень детализации.

Дальше определите, какие действия должны последовать. Если действие срочное, используйте редкий, сильный сигнал. Если действие может подождать, используйте мягкий предупредительный уровень. Если действий не нужно, оставьте это как спокойный статус.

И затем сформируйте словарь: цвета, значения, ритмы. Закрепите его. Не меняйте от проекта к проекту. Это кажется административной мелочью, но на практике это один из самых дешевых способов снизить аварийные ошибки и ускорить обслуживание.

И наконец, проверьте согласованность с HMI и SCADA. Если на экране тревога, в цехе должен быть понятный признак. Если в цехе авария, на экране должна быть причина. Иначе система будет “разговаривать сама с собой”, а люди будут действовать по привычке.

Итог: светодиоды становятся полезными, когда вы относитесь к ним как к инженерному инструменту

Светодиодная индикация хороша тем, что она быстрая и понятная. Но она становится такой только при дисциплине: единые значения цветов, ясный приоритет, аккуратное использование мигания, связь с регламентами реакции и согласование с интерфейсом.

Если сделать это правильно, свет не раздражает и не утомляет. Он помогает. И в этот момент он действительно выглядит красиво, потому что “красиво” на производстве это когда все ясно с первого взгляда и не нужно спрашивать у коллеги: “а что у нас сегодня означает красный”.

Автор: Дмитрий Стабур, инженер АСУ ТП

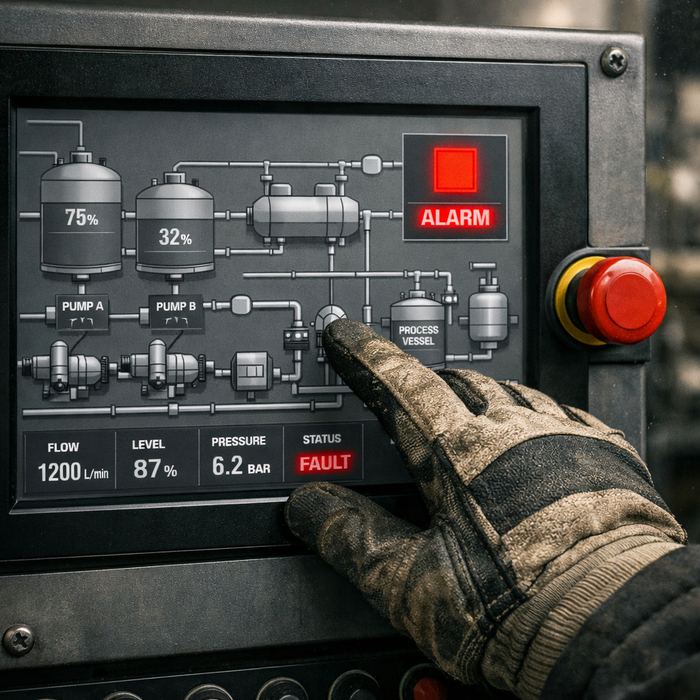

Три часа ночи. Диспетчер борется со сном, кофе уже не помогает, а на мнемосхеме SCADA вдруг загорается красный квадрат. У него есть секунды, чтобы понять: это ложная тревога, сбой датчика или реальная авария, грозящая остановкой линии? Если в этот момент ему нужно искать нужную вкладку, вспоминать пароль или вчитываться в мелкий шрифт – цена ошибки может оказаться неподъемной.

Мы часто говорим об эргономике как об удобном кресле или правильном свете. Но в автоматизации эргономика интерфейсов – это вопрос безопасности. Это наука о том, как заставить человека и машину понимать друг друга без лишнего напряжения, особенно когда нервы на пределе. Давайте разберемся, почему «красивый» дизайн иногда вредит, как физические кнопки спасают там, где пасует сенсор, и почему операционная система реального времени – это не просто техническая характеристика, а элемент психологии.

Железо, которое не подведет

Взаимодействие с системой управления начинается не с софта, а с «железа». Инженеры часто зацикливаются на мощности контроллеров, забывая, что работать с системой будет человек. Возможно, в перчатках, испачканных маслом, стоя в вибрационной зоне или при ярком солнце.

Возьмем сенсорные экраны. В смартфонах правят емкостные технологии – они реагируют на легкое касание. Выглядит стильно, поддерживает мультитач. Но в цеху эта «нежность» оборачивается проблемой. Оператор в защитных перчатках просто не сможет управлять такой панелью. Емкостный экран либо игнорирует нажатия, либо начинает сбоить от статики.

Поэтому в серьезной автоматизации чаще встречаются резистивные панели. Это не консерватизм. Они реагируют на давление, давая тактильный отклик. В условиях вибрации, когда рука дрожит, возможность опереться пальцем и четко нажать критически важна. Плюс их проще мыть от грязи, не боясь стереть покрытие.

Степень защиты корпуса тоже важна. Лицевая панель должна быть не ниже IP54, чтобы пыль и брызги не убивали электронику. Но конструктив должен позволять легкий доступ к портам. Инженер при монтаже должен думать наперед: иногда проще повернуть шкаф на 15 градусов, чем оператор будет весь день щуриться от бликов.

Важный элемент – периферийная индикация. Трехцветные светодиоды на панели контроллера – это связь с периферийным зрением. Оператор может пить чай или говорить по телефону, не глядя на экран. Если система мигает зеленым – все нормально. Если загорелся красный – внимание привлечено без лишней нагрузки на глаза. Управление такими индикаторами должно быть программным, чтобы цвет соответствовал приоритету события в SCADA.

Цвет как сигнал, а не украшение

Переходим к софту. Самая частая ошибка проектировщиков – желание сделать интерфейс «продающим». Когда сдают проект, хочется показать графику: градиенты, тени, 3D-трубы. На презентации это выглядит круто, в работе – становится визуальным шумом.

Современный стандарт High Performance HMI (например, ISA-101) говорит обратное: интерфейс должен быть скучным. В обычном режиме оператор не должен видеть ничего яркого. Фон – нейтральный серый или темный, чтобы глаза не уставали. Яркие цвета – привилегия аварии. Если вся панель пестрит зелеными насосами, красный сигнал аварии теряется. Мозг просто фильтрует этот шум, и оператор пропускает отклонение.

Цветовая кодировка должна быть единой. Красный – стоп или авария. Желтый – предупреждение. Зеленый – готов или работа. Но есть нюанс: дальтонизм. Около 8% мужчин плохо различают красный и зеленый. Полагаться только на цвет опасно. Дублируйте статус формой (квадрат – стоп, круг – работа) или текстом. В средах визуализации это делается гибко, но нужна дисциплина. Не давайте каждому инженеру рисовать кнопки своего любимого оттенка. Создайте библиотеку стандартных элементов и используйте её.

Навигация – еще одна боль. Сколько кликов нужно, чтобы остановить аварийный насос? Если больше двух – система спроектирована плохо. В стрессе у человека туннельное зрение, мелкая моторика падает. Глубокие меню, двойные клики – враги безопасности. Критические функции должны быть в одно касание или вынесены на физические кнопки. Кстати, о кнопках. Аварийный гриб и ключ «Местное/Дистанционное» должны оставаться «железными». Тактильное ощущение переключения дает уверенность, чего не всегда дает сенсор, особенно если система зависла на долю секунды.

Звук тоже нужно использовать аккуратно. Встроенный зуммер есть почти везде. Но в шумном цеху его не слышно, а в тихой диспетчерской он сведет с ума, если будет пищать на каждое событие. Нужна интеллектуальная система: разные тона для разных аварий, автоотключение после квитирования, но сохранение визуальной индикации до устранения причины.

Как не перегрузить мозг оператора

Эргономика – это про мозг. Оператор принимает решения. Каждое лишнее действие расходует его ресурс. К концу смены ресурс истощается, риск ошибки растет.

Главная проблема – «лавина аварий». Отключился насос. Система регистрирует сотни вторичных событий: «нет давления», «нет потока», «клапан закрыт». Если SCADA вывалит все сразу, оператор утонет. Грамотная система должна группировать сигналы, подавлять вторичные и выделять корневую причину. Это работа для логики контроллера, а не только скриптов визуализации. Контроллер на ОС реального времени, такой как Linux RT, гарантирует детерминированную обработку сигналов без задержек, искажающих картину.

Важно доверие к автоматике. Есть понятие «предвзятость автоматизации» – склонность верить машине больше, чем себе. Если система показывает норму, а из трубы идет пар, оператор может усомниться в чувствах. Чтобы избежать этого, интерфейс должен давать перекрестные данные. Не просто «Насос работает», а «Насос работает, ток 15 А, давление 4 бар». Если насос включен, а давления нет – система должна подсветить противоречие. Прозрачность алгоритмов повышает доверие.

Усталость зависит от времени суток. Ночью реакция медленнее. Интерфейс может адаптироваться: снижать яркость подсветки (в современных панелях она регулируется программно), менять цветовую температуру на более теплую, чтобы меньше подавлять мелатонин. В круглосуточных диспетчерских это помогает сохранить концентрацию к 4–5 утра, когда статистика аварийности максимальна.

Безопасность и удобство: Вечный конфликт

Требования к кибербезопасности растут. Но часто меры защиты внедряются без учета эргономики. Произошла авария, нужно срочно изменить уставку. Оператор подходит, а система требует многофакторную аутентификацию. Токен, пин-код, приложение на телефоне. Пока он все это делает, ситуация ухудшается.

Безопасность не должна блокировать аварийное реагирование. Решение – грамотное зонирование прав. Для штатной работы – полная авторизация. Для критических действий (аварийный стоп) – быстрый доступ с фиксацией в журнале. Система должна знать, кто нажал кнопку, даже если вход не выполнен по всем правилам. Помогают индивидуальные карты доступа или биометрия, которые срабатывают быстрее пароля.

В оборудовании на Linux есть возможность гибкой настройки прав через консоль и права пользователей. Оператор имеет доступ только к своему сегменту, инженер – к параметрам системы. Важно, чтобы переключение режимов было понятным. Визуальная индикация уровня доступа (цвет рамки, имя пользователя в углу) предотвращает ситуации, когда оператор думает, что работает как инженер, а его команды блокируются.

Интеграция физического и цифрового

Мы часто разделяем «железо» и «софт», но для оператора это единая среда. Трехцветные светодиоды на панели – пример такой интеграции. В документации на многие устройства указано, что ими можно управлять из программы проекта. Это канал связи с периферийным зрением. Оператор может заниматься документами, не глядя на экран. Если событие среднее – зеленый мигает. Если критическое – горит красный. Это снижает нагрузку на зрение и дает возможность отвлечься без потери контроля.

Звуковая сигнализация – еще один канал. Встроенный зуммер есть в большинстве панелей. Но в шумном цеху его может быть не слышно, а в тихой диспетчерской он может свести с ума, если будет пищать на каждое событие. Эргономичная система должна иметь интеллектуальное управление звуком: разные тональности для разных типов аварий, возможность автоматического отключения звука после квитирования, но с сохранением визуальной индикации до устранения причины.

Будущее: Голос и контекст

Куда движется эргономика? Сенсорные экраны – не предел. Технологии голосового управления (VUI) начинают проникать в цеха. Представьте инженера, у которого обе руки заняты инструментом, а нужно посмотреть ток двигателя. Вместо того чтобы класть инструмент и тыкать в экран, он спрашивает: «Покажи ток двигателя номер 5». Контроллер с поддержкой Edge AI и микрофонным массивом может распознать команду даже в шуме благодаря технологии формирования луча (beamforming) и вывести информацию на экран.

Это вопрос ближайших лет. Но внедрение требует проработки эргономики. Голосовые команды не должны конфликтовать с разговором персонала. Система должна понимать контекст: команда «Стоп» должна быть подтверждена, если она отдана голосом, чтобы случайное слово не остановило линию.

Развивается концепция контекстно-зависимых интерфейсов. Система должна «понимать», кто стоит перед панелью. Если подошел оператор – показать мнемосхему управления. Если инженер по вибрации – предложить графики спектров. Это снижает количество кликов. Реализация возможна на базе современных панельных контроллеров с достаточной вычислительной мощностью.

Беспроводные интерфейсы меняют ландшафт. Промышленный Wi-Fi с быстрым роумингом позволяет ходить по цеху с планшетом, сохраняя сеанс. Bluetooth Low Energy (BLE) дает возможность подключать датчики без проводов. Но важно помнить о кибербезопасности: радиоэфир нельзя физически изолировать, поэтому использование защищенных протоколов (WPA3 Enterprise, VPN-туннели) становится обязательным условием.

Экономика эргономики

В заключение о деньгах. Часто заказчики воспринимают эргономику как «украшательство». «И так сойдет, операторы привыкнут». Это заблуждение. Привыкают ко всему, но цена – снижение внимательности и рост ошибок.

Стоимость часа простоя может исчисляться миллионами. Стоимость одной ошибки может превысить бюджет проекта. Инвестиции в правильные экраны, грамотное проектирование мнемосхем, обучение операторов окупаются многократно. Это не расходы, это страховка.

Кроме того, эргономичное рабочее место – фактор удержания персонала. В условиях кадрового голода комфорт становится преимуществом. Молодые специалисты не хотят идти на заводы, где их встречает серый ящик с интерфейсом из 90-х. Они хотят работать с технологиями, уважающими их время. Современная панель оператора на базе Linux, с понятным интерфейсом и удаленным доступом – сигнал, что предприятие развивается. В этом сегменте сегодня есть достойные отечественные решения, например, панели оператора Стабур, которые закрывают потребности в надежном «железе» без зависимости от импорта.

Эргономика промышленных интерфейсов – это не про красоту. Это про эффективность, безопасность и уважение к человеку. Задача инженера – сделать так, чтобы оператор чувствовал себя хозяином системы, а не винтиком. Когда интерфейс становится прозрачным, и оператор видит только процесс – значит, работа выполнена хорошо.

Умный дом в рекламе выглядит как идеальная сцена: вы заходите, свет сам включается, температура ровная, вода перекрыта при протечке, а кофе начинает готовиться “по расписанию”. В жизни все упирается в другое. В то, что лампочка внезапно “отвалилась” от сети. В то, что датчик движения реагирует на кота, но не на вас. В то, что половина устройств живет в одном приложении, половина в другом, а сценарии держатся на облаке, которое сегодня решило обновиться.

Хорошая домашняя автоматизация не должна быть шоу. Она должна быть незаметной. И главное – предсказуемой: выключатель на стене должен работать всегда, протечка должна перекрыть воду даже при падении интернета, а климат не должен превращаться в вечную настройку “чуть теплее – чуть холоднее”.

Давайте разберем, какие IoT-гаджеты действительно дают эффект, какие протоколы стоят за этой магией, что сегодня меняет рынок (спойлер: Matter и Thread), и как собрать систему так, чтобы она не раздражала.

С чего начинается умный дом: не с лампочки, а с “где живут правила”

Самая распространенная отправная точка – купить умную лампу “на пробу”. Она подключается, моргает всеми цветами, радует неделю, а потом выясняется, что дом не стал умнее. Он просто получил еще одно приложение и еще одну зависимость.

Сильный умный дом начинается с другого вопроса: где будет жить логика автоматизации. Если сценарии выполняются на серверах производителя, вы получаете удобство “из коробки”, но вместе с ним – зависимость: от интернета, от аккаунта, от того, не закроют ли сервис и не поменяют ли условия. Если логика исполняется локально, на хабе у вас дома, система остается работоспособной даже когда внешняя связь плохая или отсутствует.

В быту это ощущается просто: свет, протечки, базовые сценарии должны работать как обычная электрика и сантехника – надежно и без вопросов. А “дополнительные радости” вроде голосового управления, удаленного доступа и красивых отчетов можно оставить на облачный уровень.

Экосистемы и совместимость: почему Matter стал важным (и почему он не решает все мгновенно)

Долгое время умный дом развивался как набор “крепостей”: каждый крупный игрок строил собственную экосистему и старался удерживать пользователя внутри. Так появились ситуации, когда у вас датчики одной марки, лампы другой, а совместить их можно только через костыли или сторонние мосты.

Стандарт Matter оказался попыткой привести базовую совместимость к единому языку, чтобы устройства разных брендов могли нормально работать внутри разных экосистем. Его развивает Connectivity Standards Alliance.

Но важно не попадаться на маркетинговую ловушку. Matter – это не “новая радиосвязь”, а стандарт взаимодействия поверх IP. То есть устройства могут использовать Matter, но физически подключаться по разным каналам – чаще всего по Wi-Fi или через Thread. И здесь мы упираемся в протоколы.

Протоколы умного дома: Wi-Fi, Thread, Zigbee, Z-Wave и почему они ощущаются по-разному

Если объяснять на пальцах, то протоколы отличаются не “скоростью” как в смартфонах, а тем, как они ведут себя в реальном доме: как держат связь, как дружат с батарейками, насколько легко масштабируются, насколько зависят от вашего роутера.

Wi-Fi привычен всем. Он удобен для камер, домофонов, умных колонок, панелей и любых устройств, которые потребляют больше данных и обычно сидят на питании. Слабое место Wi-Fi в умном доме – батарейные датчики и массовость. Десятки устройств Wi-Fi могут начать нагружать домашний роутер, а мелкие сенсоры на батарейках на Wi-Fi живут не так долго и не так стабильно, как хотелось бы.

Thread задумывался как энергоэффективная mesh-сетка для небольших устройств, где важны батарейки и устойчивость связи. Это IP-сеть, которая хорошо подходит под философию Matter, но требует узла-посредника – Thread Border Router, который связывает Thread-мир с вашим обычным IP (Ethernet/Wi-Fi).

Zigbee – зрелая рабочая лошадка. Он тоже mesh, он широко распространен, у него огромная линейка датчиков, ламп и реле. Часто Zigbee требует координатор/хаб, но взамен дает устойчивую “сетку” для множества устройств. Zigbee и Matter сейчас развиваются параллельно: где-то производители переводят новые устройства на Matter, где-то Zigbee остается основой, а совместимость делается через мосты.

Z-Wave многие любят за ассортимент “домовых” устройств – особенно в сегменте реле, датчиков и замков. Он тоже про надежную сетку, но у него есть нюанс по региональным частотам и необходимость отдельного контроллера. В экосистеме Z-Wave активно развивают доступность стека и расширение поставщиков.

Bluetooth в умном доме чаще выполняет роль помощника: настройка устройств, локальное управление “рядом”, иногда – связь с отдельными гаджетами. Как основной каркас для всей автоматизации BLE обычно не выбирают, но без него вы все равно будете сталкиваться постоянно (особенно на этапе первичной настройки).

Если вы хотите простую инженерную эвристику: Wi-Fi оставьте для “тяжелого” и питаемого, а Thread/Zigbee/Z-Wave используйте как слой для датчиков и исполнительных устройств, где важны батарейки и устойчивость.

Какие IoT-гаджеты реально дают результат, а какие чаще остаются игрушкой

Самые полезные устройства умного дома – те, которые добавляют “органы чувств” и “руки”. То есть датчики и исполнительные механизмы. Именно они превращают квартиру в систему, которая реагирует на события, а не просто умеет включаться с телефона.

Освещение: почему умный выключатель обычно важнее умной лампы

Умная лампа – прекрасный вход в тему, но плохой фундамент для системы. Причина бытовая: люди продолжают пользоваться выключателем на стене. И если выключатель физически обесточил лампу, никакая “умность” больше не поможет.

Поэтому в устойчивой системе чаще делают наоборот: ставят умные выключатели, диммеры или реле, а лампы используют обычные. Тогда свет работает как нормальная электрика, а “ум” добавляется сверху: сценарии по времени, по движению, по освещенности, по “ночному режиму”.

Диммеры, кстати, часто дают больше комфорта, чем кажется. Когда свет вечером включается мягко, дом становится менее “резким”. И это тот эффект, который чувствуется каждый день.

Климат: термостаты, термоголовки и недооцененный датчик CO2

Автоматизация климата – одно из немногих направлений, где эффект можно измерить не только ощущениями, но и счетами. Умные термостаты и термоголовки помогают избегать ситуации “жарит без причины”, особенно если вы привязываете режим к присутствию дома или к расписанию.

Отдельная сильная штука – датчик CO2. Это не про “страшные вещества”, а про простую физиологию. Когда CO2 растет, появляется сонливость и ощущение тяжести воздуха. И если дом умеет подсказать “пора проветрить” или автоматически включает вентиляцию/приточку, качество жизни меняется заметнее, чем от очередной RGB-ленты.

Безопасность: протечки, дым, открытия и почему протечки почти всегда номер один

Если выбирать один класс устройств, который стоит установить почти всем, это датчики протечки – особенно в паре с электроклапаном перекрытия воды. У протечки плохая особенность: она редко бывает “немножко”. Обычно она либо ничего, либо дорого.

И именно здесь становится критично, где живет логика. Перекрытие воды должно сработать локально. Не “после того, как облако пришлет пуш”, а сразу.

Датчики открытия и движения тоже сильны, но не только как “охрана”. Это сенсорная база для комфортных сценариев: прихожая загорается, когда вы входите; ночью включается слабая подсветка, чтобы не слепило; если окно открыто, отопление может перейти в экономичный режим.

Энергия: умные розетки полезны, если ими не пытаться заменить электрощит

Умная розетка хороша как инструмент управления и мониторинга для умеренных нагрузок: торшер, роутер, увлажнитель, зарядки, мелкая бытовая техника. Но на мощных потребителях (бойлеры, теплые полы, кондиционеры) лучше думать инженерно: правильные реле/контакторы и корректная схема в щите. Иначе можно получить нагрев, нестабильность и проблемы с ресурсом.

Если хочется видеть энергопотребление, розетки с измерением мощности дают первые инсайты: какие устройства “едят” больше, чем вы думали. Но полноценная картина появляется, когда учет сделан по группам или по ключевым линиям.

Локальная автоматизация и облако: самый практичный компромисс

В реальности большинство людей хотят и то и другое: чтобы работало без интернета, но при этом чтобы можно было включить свет удаленно, посмотреть камеры из поездки и попросить голосового ассистента “сделай потише”.

Самая здоровая архитектура обычно такая: сценарии “должно работать всегда” исполняются локально, а облако используется как надстройка для удобств. Тогда умный дом остается функциональным, даже если у провайдера проблемы или у производителя идет обновление.

Почему умный дом чаще раздражает: три ловушки, которые встречаются постоянно

Первая ловушка – собрать зоопарк устройств, у которых нет общего центра. Разные приложения, разные учетные записи, разные “мосты” и вечная путаница. Противоядие простое: сначала выбираете ядро (экосистему/хаб/контроллер), потом покупаете устройства под него.

Вторая ловушка – конфликт с привычками. Самая частая история: умные лампы, которые выключаются обычным выключателем. У вас получается система, которая регулярно “ломается” ровно потому, что люди живут как люди. Если хотите стабильность, подстраивайте “ум” под привычное поведение, а не заставляйте домочадцев помнить, что “этот выключатель трогать нельзя”.

Третья ловушка – безопасность сети. Устройства умного дома – это часть вашей сети. И базовые меры тут очень помогают: отдельная сеть/гостевой Wi-Fi для IoT, сильные пароли, обновления прошивок, минимизация сомнительных облачных сервисов.

Куда движется рынок: меньше “религии брендов”, больше нормальной совместимости

Matter и Thread двигают рынок к более спокойной жизни: меньше барьеров совместимости, больше устройств, которые “просто подключаются”.

Но переход не произойдет за один сезон. Еще будут устройства “обещали Matter”, которые поддерживают его частично. Еще будут мосты между протоколами. Еще будут смешанные сети в одном доме. Поэтому зрелый подход сегодня – строить систему так, чтобы она переживала изменения: единое ядро, понятные протоколы, локальная логика, и только потом – украшения.

Итог: как собрать умный дом, который ощущается как удобство, а не как проект

Умный дом хорош не количеством гаджетов, а тем, что он предсказуем. Он не требует от вас “вспоминать, как работает” и не превращает свет в квест.

Если хотите короткую формулу, она такая: выберите ядро, определите протоколы под задачи, поставьте сенсорный слой (движение, открытия, протечки, климат), добавьте исполнительные устройства там, где это дает пользу (свет, вода, отопление). А потом уже расширяйте функциональность голосом, панелями, красивыми сценариями и аналитикой. Тогда автоматизация становится частью дома, а не хобби на бесконечной настройке.

Автор: Дмитрий Стабуров, инженер АСУ ТП

Если сегодня инженер открывает SCADA и видит насосную станцию “как на ладони”, легко забыть, что когда-то на месте трендов и алармов были телефонные звонки, обходы и толстые журналы показаний. Логика была простой и жесткой: чтобы понять, что происходит на объекте, надо быть рядом. А если объект далеко, погодные условия плохие, персонал ограничен, а авария развивается быстро, “быть рядом” превращается в дорогую роскошь.

SCADA родилась не из моды на цифровизацию, а из необходимости. Промышленность и инфраструктура десятилетиями искали способ видеть удаленный процесс, получать измерения в реальном времени и иметь возможность вмешаться, не отправляя человека на место. По сути, вся мировая история SCADA – это история борьбы с расстоянием, неопределенностью и ценой реакции.

До SCADA: телеметрия как первый шаг к “удаленному глазу”

Раннее “супервизорное управление” появлялось в отраслях, где объекты распределены географически: энергетика, нефтегазовые магистрали, водоснабжение, транспортные узлы. Сначала это были разрозненные решения: дистанционные переключения, релейные схемы, телефония, первые каналы передачи измерений. В источниках по эволюции SCADA отмечается, что к концу 1950-х появились первые системы, которые уже можно считать предтечами SCADA, построенные на доступной на тот момент телеметрии и телефонных линиях.

В 1960-е телеметрия оформляется как практика: измерения и состояния начинают собираться автоматически и передаваться в диспетчерские пункты, чтобы принимать решения быстрее и надежнее, чем при ручных обходах. Важно понимать, что здесь не было “красивых интерфейсов”. Было главное: данные приходят сами, а не вместе с человеком.

Первые поколения SCADA: централизованный мозг и закрытые экосистемы

Первые SCADA в привычном смысле росли на вычислительной технике своего времени. Это была эпоха центральных машин и дорогих, часто выделенных каналов связи. Архитектура выглядела монолитной: один центр обработки, к нему подключены удаленные терминалы, обмен данными идет по ограниченным протоколам, а железо и программное обеспечение часто поставлялись “одним пакетом”.

Такой подход был логичен. Он давал предсказуемость и управляемость. Но одновременно формировал зависимость от поставщика и тяжелую модернизацию: заменить кусок системы без эффекта домино было сложно. Именно поэтому старые диспетчерские комплексы нередко живут десятилетиями: они надежны, пока их не пытаются “аккуратно обновить”.

В научных обзорах эволюции SCADA подчеркивают, что переход от простых supervisory-систем к SCADA был связан с развитием телеметрии, каналов связи и элементной базы, а далее архитектуры начинали усложняться по мере появления более доступных и компактных электронных устройств.

RTU и распределение функций: когда “поле” стало умнее

Следующий крупный шаг в мире SCADA связан с ростом роли полевых устройств. Появляются и развиваются RTU (remote terminal unit), а также специализированные устройства автоматики и защиты в энергетике. Идея проста: не обязательно тащить всю интеллектуальность в центр. Часть функций может жить ближе к объекту, особенно если канал связи нестабилен или дорог.

Это изменение особенно ярко видно в энергетике и инфраструктурных сетях, где возникла потребность в межвендорной совместимости. Так появляются и закрепляются телемеханические стандарты. Например, IEC 60870-5-101 как “companion standard” для базовых задач телемеханики опубликован в 1995 году и прямо нацелен на совместимость оборудования в задачах мониторинга и управления распределенными процессами.

В Северной Америке похожую роль занял DNP3. На сайте DNP Users Group описано, что в ноябре 1993 года ответственность за спецификации и развитие DNP3 была передана в сообщество пользователей и вендоров, а позднее протокол был принят как IEEE Std 1815. Это важно не только как “историческая дата”, а как признак зрелости: отрасль хотела не уникальные решения под каждого оператора сети, а общий язык для удаленных объектов.

PC и Windows: момент, когда SCADA стала массовой и визуальной

Дальше рынок автоматизации подхватил то, что обычно подхватывает: массовые вычислительные платформы. Появление и удешевление ПК, распространение Windows и графических интерфейсов резко изменили HMI/SCADA. Диспетчерская перестала быть закрытым миром дорогих терминалов и превратилась в привычную картинку с мнемосхемами, трендами и журналами событий.

Этот этап часто вспоминают как “демократизацию” SCADA: визуализация стала доступнее, внедрение быстрее, интеграция с офисной инфраструктурой проще. Но вместе с этим пришли и новые риски: обновления, драйверы, совместимость, а позднее и киберугрозы. Впрочем, именно PC-эпоха сделала SCADA тем, чем большинство инженеров ее помнят: системой, где оператор видит процесс в реальном времени и быстро управляет им.

Modbus и “общие слова” между устройствами: почему простота победила

В параллельной линии истории происходило не менее важное: стандартизация общения между устройствами. Если ранние системы строились на закрытых протоколах и “родных” интерфейсах, то рост числа устройств и производителей создал реальную боль интеграции.

Modbus стал одним из символов этой простоты. Schneider Electric в своем справочном материале прямо пишет, что Modbus был опубликован Modicon в 1979 году для ПЛК. Почему он выжил десятилетиями? Потому что он открыт, понятен и “достаточно хорош” для огромного числа задач. В результате Modbus стал одним из типовых мостов между RTU/ПЛК и SCADA, особенно в распределенных инфраструктурах.

В историческом смысле это важный момент: индустрия начала ценить не только функциональность, но и предсказуемость интеграции. Если протокол понятен и широко поддерживается, стоимость владения системой падает, а модернизация становится реальнее.

OPC: как индустрия перестала утопать в драйверах

К 1990-м стало ясно, что “драйвер на каждое устройство” не масштабируется. Разные ПЛК, разные протоколы, разные поставщики – и каждая SCADA вынуждена решать одну и ту же задачу: переводить десятки языков в общую модель данных. Именно на этом фоне появляется OPC.

OPC Foundation объясняет это максимально прямо: когда стандарт впервые выпустили в 1996 году, его задача была абстрагировать PLC-специфичные протоколы и дать SCADA/HMI унифицированный интерфейс через “middle-man”. Это стало поворотной точкой: SCADA начала отделяться от конкретного железа и превращаться в более модульную систему. Интеграция стала меньше зависеть от того, кто именно производитель контроллера, а больше – от того, как устроена модель данных и инфраструктура обмена.

Дальше OPC эволюционировал, но исторический смысл именно в “первом прыжке”: индустрия признала, что совместимость – это ценность уровня архитектуры.

Web-SCADA и платформа данных: диспетчерская выходит за стены завода

Следующий виток связан с сетевой эпохой. Сначала SCADA стала клиент-серверной внутри предприятия, затем появились web-клиенты, а позже – подход, где SCADA рассматривается не только как “экран оператора”, а как платформа данных для многих потребителей: эксплуатации, энергетиков, качества, техслужбы, аналитиков.

На уровне примеров новой волны часто упоминают Ignition, который был выпущен в январе 2010 года и позиционировался как интегрированная платформа, опирающаяся на OPC UA и серверную архитектуру. Важно даже не название, а сдвиг мышления: SCADA перестает быть “толстым клиентом на операторской машине” и все больше становится центральным узлом, где данные собираются, нормализуются, архивируются и раздаются по ролям.

Кибербезопасность как исторический перелом: после 2010 “изолированная сеть” перестала быть аргументом

Если попросить инженеров назвать событие, после которого разговоры о безопасности стали серьезными, многие вспомнят Stuxnet. В описаниях Stuxnet подчеркивают, что червь был связан с атакой на промышленную инфраструктуру и может рассматриваться как платформа для атак на современные SCADA/PLC-системы. Даже если не уходить в детали, важен итог: промышленность увидела, что цифровая атака может иметь физические последствия, и что “у нас технологическая сеть” больше не гарантирует спокойствия.

Параллельно оформляется стандартизация безопасности для промышленных систем. В истории IEC 62443 указывается, что в 2002 году ISA создала комитет ISA99, который начал выпускать документы по кибербезопасности систем автоматизации, а затем произошло сближение с IEC и развитие серии стандартов. Этот этап тоже часть истории SCADA, потому что современная SCADA – это почти всегда сеть, удаленный доступ, интеграции и, следовательно, необходимость проектировать безопасность так же инженерно, как питание или резервирование.

Что менялось на самом деле: не “картинка”, а доверие к данным

Если смотреть на историю SCADA без романтики, она сводится к одной линии: росту доверия к данным при росте сложности среды.

Сначала задача была просто “получить показания удаленно”. Потом “управлять удаленно”. Потом “сделать так, чтобы это работало между разными устройствами и поставщиками”. Потом “дать доступ большему числу ролей и систем”. Потом “сделать это безопасно”. И на каждом шаге индустрия упиралась в одно и то же: данные имеют ценность только тогда, когда понятны их происхождение, качество, контекст и ответственность за изменения.

Поэтому современная SCADA все чаще воспринимается как слой, который соединяет физику процесса и управленческие решения. И чем больше на этот слой опираются производство, учет и аналитика, тем важнее становятся дисциплины, которые в ранних системах могли быть вторичными: управление событиями, журналирование, контроль изменений, киберустойчивость, воспроизводимость.

Итог

Мировая история SCADA – это не история “одной технологии”. Это история эволюции инженерного ответа на удаленность и сложность: от телеметрии и телефонных линий к стандартам телемеханики, от монолитных центров к распределенным RTU, от закрытых драйверов к OPC, от локальных диспетчерских к web-платформам и экосистемам данных, и от наивной “изоляции” к зрелой кибербезопасности.

И если вынести из этой истории один практический вывод, он будет скучным, но полезным: SCADA становится лучше не тогда, когда на экране красивее, а тогда, когда системе можно доверять под нагрузкой – технической, организационной и внешней.
