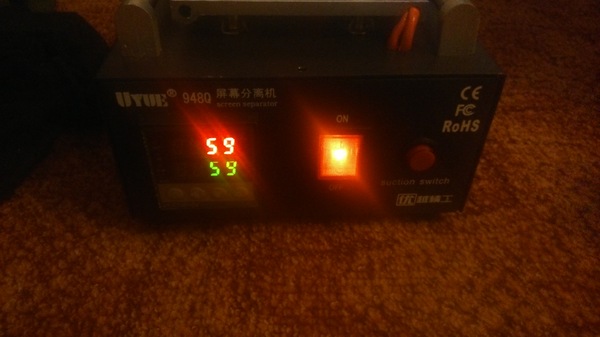

Решил я добавить себе к умениям переклейку стекол на УФ-клей.  Для этого заказал в Китае вакуумный сепаратор Uyue 948q. Выбрал по отзывам вроде неплохой магазин. Доставка транспортной компанией, дошла посылка за 2 недели. Ждал, надо сказать, с нетерпением. Уже подготовил несколько модулей для расклейки.

Посылка пришла довольна мятая, но внешний вид самого изделия не пострадал. Включаю я его, значит, в розетку. Нажимаю кнопку и... ̶х̶у̶й̶т̶а̶м̶ ничего. Сама кнопка загорается, но агрегат молчит :(

Что делать? Отправлять назад не вариант. Спорить, возвращать часть денег, заказывать новый долго, да и успею еще. Решено было вскрыть этот насос и посмотреть, что внутри.

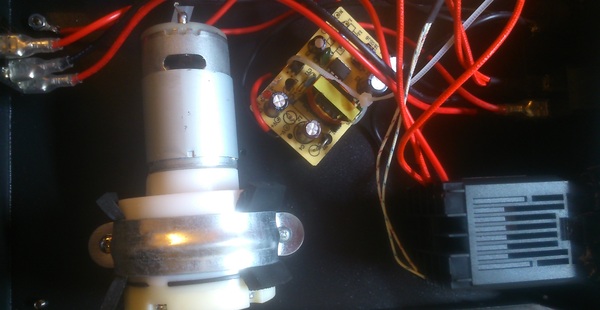

Внутри насос, БП, блок управления температурой рабочей поверхности, пара кнопок.

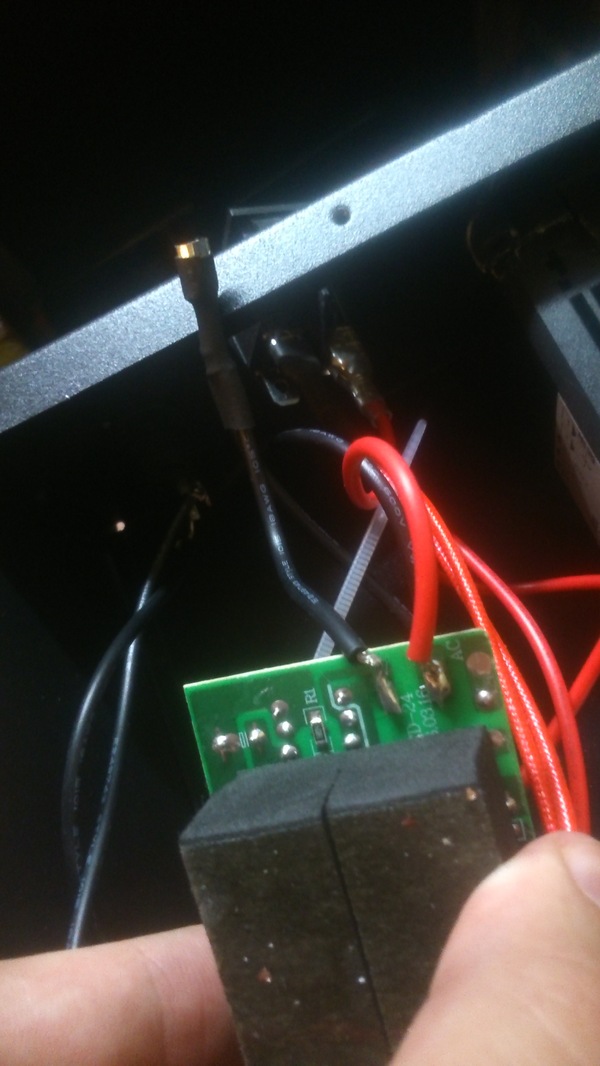

Начал проверять. Кнопка рабочая. Но на БП не приходит 220В. Оказалось что обрыв в черном проводе "кнопка-БП". Снимаю клемму с кнопки, визуально все хорошо.

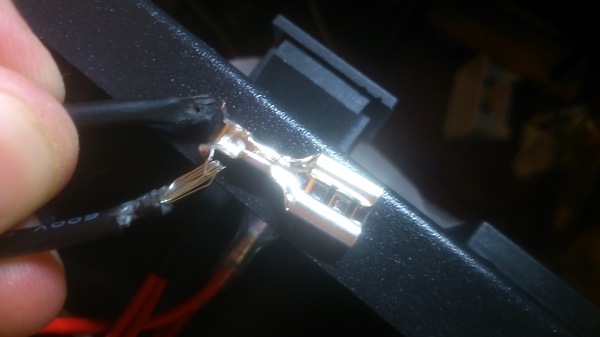

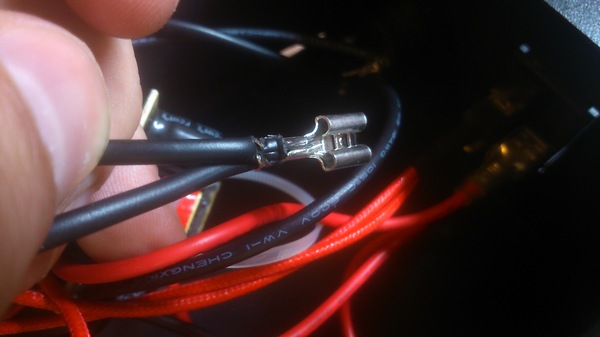

Отгибаю зажимы на клемме, вытаскиваю провода. Один из проводов, оказывается, держался только на изоляции, сам проводник  был перебит и жилки просто высыпались.

Припаиваю я все это дело к клемме, проверяю - ура! заработало!(:

Наверное надо было со всеми клеммами так поступить, на всякий случай, но очень уж лениво.

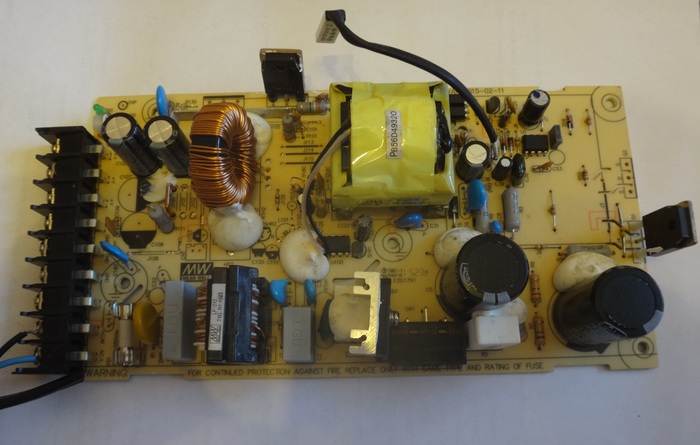

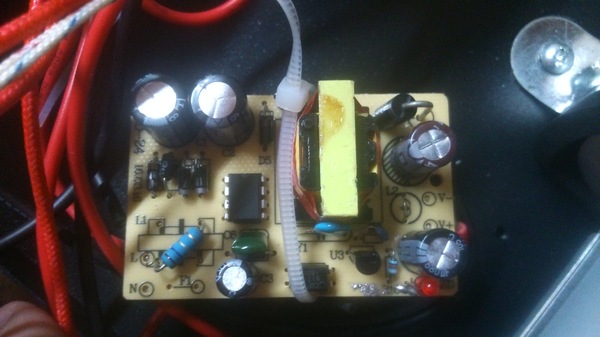

И фото самого БП покрупнее. Маркировка на микросхеме затерта производителем. Сверхсекретная инфа.

Пойду испытывать в полевых условиях

Спасибо за внимание(:

P.S. С продавцом договорился о возмещении мне 10$

Попросил меня товарищ посмотреть, почему в его старичке Dell Vostro A860 очень тихий звук. Звук действительно еле-еле слышный и с помехами какими-то. Еще товарищ упомянул, что звук пропал после падения ноута с высоты. Но это не точно, так как дело было лет 5 назад :)

Разбираю, первым делом прозваниваю динамик - прозванивается, на всякий случай меняю - картина та же.

Далее снимаю материнскую плату(здесь у нас QUANTA VM9M) Любопытная конструкция - чтобы добраться до винчестера, надо полностью разобрать ноутбук

Если честно, меня немного напрягла вероятность того, что неисправность появилась после падения. Возможность отрыва пятаков под южным мостом(он спрятался под wifi модулем) при таком раскладе велика.

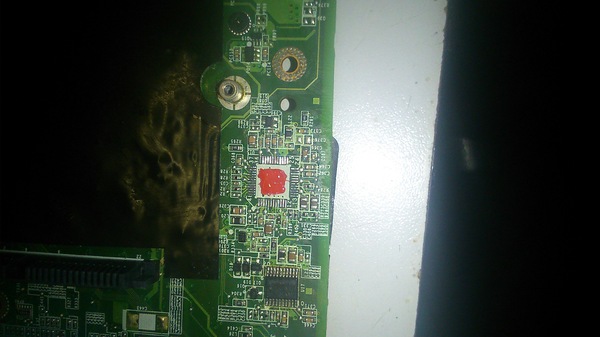

На фото я отметил зеленым усилитель звука, а красным аудиокодек. Прозваниваю обвязку и обнаруживаю пробитый конденсатор по питанию кодека. ВОот где собака порылась. Меняю на аналогичный, проверяю на весу - ура, звук есть.

Собираю все в кучу, включаю.. и.. пздц, через пару минут работы звук пропадает а появляется дикий писк, визг и хренпоймичего.

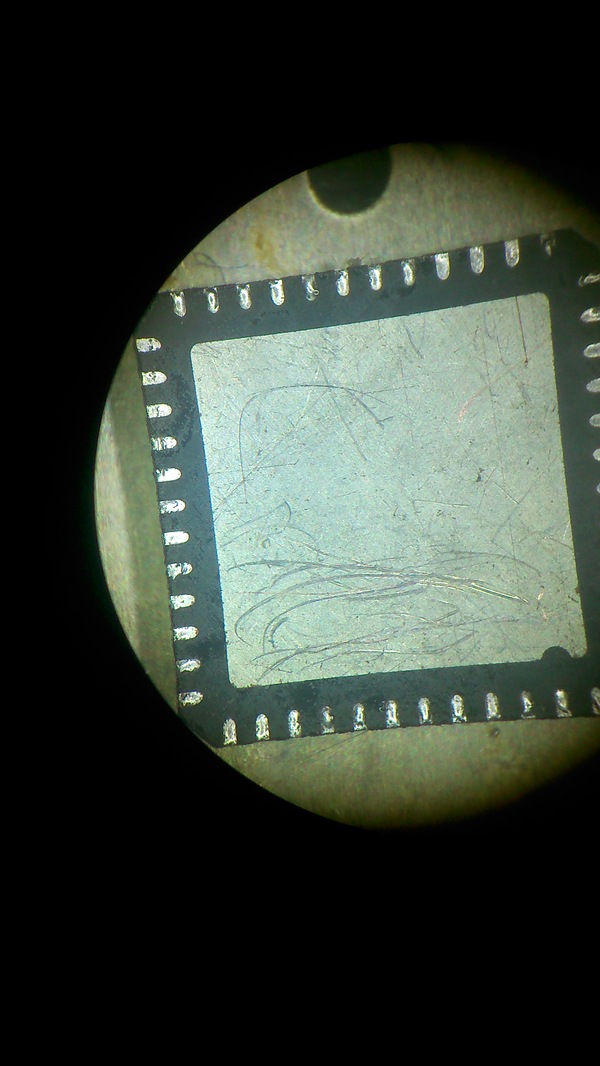

Кодек в утиль. Найти в таком же корпусе(qfp-48) не удалась, пришлось взять qfn-48, он меньше по размеру и контакты расположены внизу

Ну что же, немного порукоблудим :)

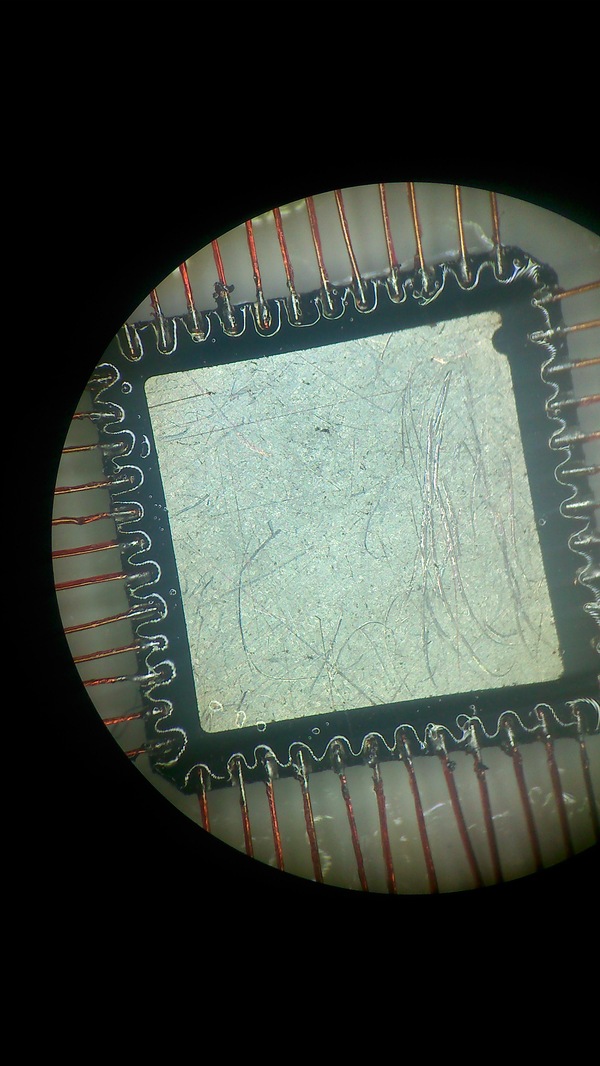

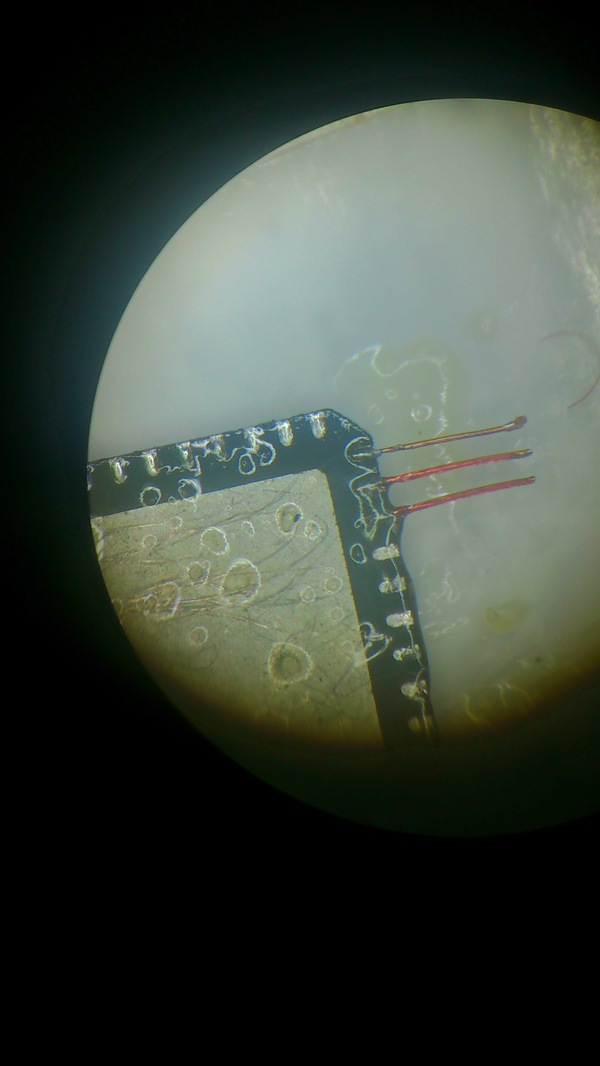

Залуживаю контакты и начинаю припаивать к микросхеме кусочки проводков(использовал от обмотки старых нокиевских динамиков)

Всего их 48.

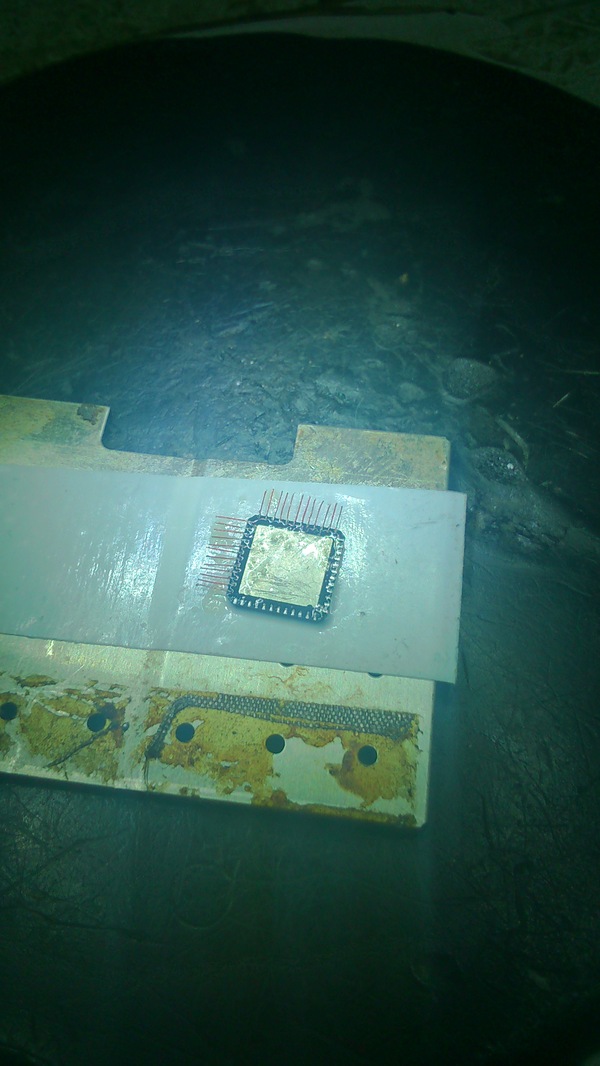

Вот и половина готова

Полчаса под микроскопом и готово

Крепить к плате буду на красный фуджи клей, который застывает при нагреве. Надеюсь проблем с теплоотводом не будет

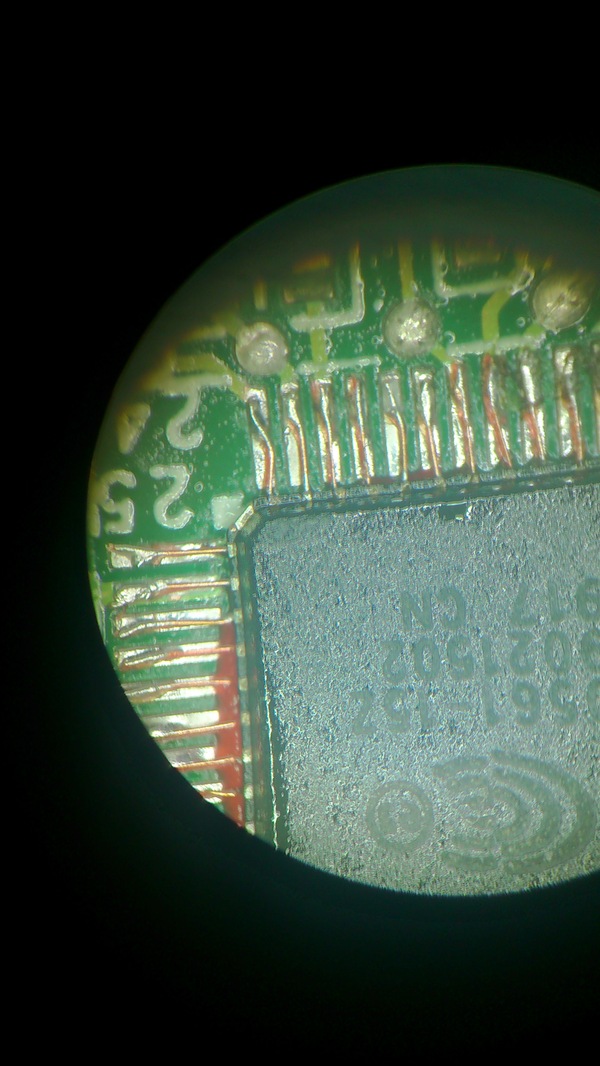

Далее кладем наш аудиокодек на место, не забывая про ключ. Грею феном на 180 градусов полминуты. Микросхема фиксируется. Теперь осталось припаять проводки к плате, еще 10 минут и готово :)

Собираю, проверяю уже в усиленном режиме. Все работает.

зы Сори за качество фото, делал на Sony SP

pss Это мой первый пост, просьба сильно не пинать :)
