Российский барабанный гранатомет в Сирии
Наверное первое боевое применение 6г30. Раньше вроде не светился. В Восточной Гуте при зачистке кварталов думаю хорошо себя проявил.
TemaTheRocketman
поставил
0 плюсов и 0 минусов
240
рейтинг
5 подписчиков
1 подписка
5 постов
1 в горячем
Награды:
Защищенность советских танков против подкалиберных снарядов
Решил провести небольшую работу надо ошибками. В частности прочитал Коробочкина, Гудикова и Чухина. Решил, что надо сделать более подробно. В результате цифры немного поменялись.
ДАННЫЕ ПО СТАЛИ:
Броневая сталь имеет коэффициент пересчета(габаритную эффективность) на стандартную гомогенную броневую сталь по нормали (RHA)
Катанная гомогенная броневая сталь 1;
Литая гомогенная броневая сталь 0.9;
Катанная сталь с аморфным лицевым слоем 1.34/1.3 (ОБПС/КС).
Плотность(вес) стальной броневой преграды 7.83 т/м.куб(7.83g/cc)
ДАННЫЕ ПО НАПОЛНИТЕЛЯМ:
Габаритная эффективность(ГЭ) для различных видов наполнителя :
для ОБПС для КБС
Название Плотность 1.5Km/s 1.7-1.8km/s
Воздушный зазор* ? ------------- ? ----------------- 0.4
Песчаные стержни 0.12 ------------ 0.1 ----------------- 0.5
Дизтопливо 0.2 ------------- 0.18 ---------------- 0.5
Полиуретан 0.2 ------------- 0.17 ---------------- 0.6
СТБ (STEF) (2.0 g/cc) 0.45 ------------ 0.41 ---------------- 0.55
БДД(титан) (1.6 g/cc) 0.64 ------------ 0.56 ---------------- 0.78
AD90 (3.6 g/cc) 0.94 ------------ 0.85 ---------------- 1.37
AD99 (3.9 g/cc ) 1.13 ------------ 1.08 ---------------- 1.42
UO 87 (9.5 g/cc ) 1.93 ------------ 1.75 ----------------- 2.9
UO 100 (11.0 g/cc) 2.67 ------------- 2.4 ----------------- 4.0
- при толщине зазора 10-20 см габаритная эффективность от ОБПС = ~ 2 см.
СТБ – стеклотекстолит броневой,
БДД(титан) – бронепакет из титана с заполнением внутренних полостей полеуретаном.
AD* - корунд, диоксид аллюминия(вместо звездочек стоит процентное содержание материала в напонителе)
UO** – керамика на основе обедненного урана(вместо звездочек стоит процентное содержание материала в напонителе).
Показатели эффективности наполнителей комбинированной брони против КМС по сравнению со сталью(если кто-то хочет посчитать стойкость против КМС)
Воздушный зазор* 0.3
Песчаные стержни 1.4
Полиуретан 2.2
СТБ (STEF) (2.0 g/cc) 1.6
Также следует понимать, что пятислойная броневая преграда по результатам обстрелов давала стойкость примерно на 20 мм больше против обпс и кмс, чем трехслойная броневая преграда при равной толщине.
Уровень бронирования башен равен уровню защиты ВЛД.
ДАННЫЕ ПО ТАНКАМ:(возьмем данные для скорости ОБПС 1.7 кмс/с). В скобках указаны данные после ОКР отражение
Стойкость верхней лобовой детали советских и россиских танков против ОБПС в мм :
Т-72Б, Т-90 обр. 1992 г. - 600
Т-80У,БВ - 495
Т-64БВ - 460
Т-80В - 490(470)
Т-64А,Б,Т-72,Т-80 -370(450)
Т-72А - 405(450)
Т-62М,Т-55АМ - 350
Т-10М - 280
Т-90А - 690
Т-90А имеет стойкость ВЛД на 15% больше чем у Т-72Б. Двойной наклон по типу щучий нос дает Т-10М угол в 65 градусов.
Показать полностью
4
Возможно первое фото БПС Вакуум-1
На заднем плане возможно отделяющийся поддон. Явно по длине больше, чем ЗБМ-46 Свинец. Сердечник пока никто не сливал. Кадр из росатом ТВ

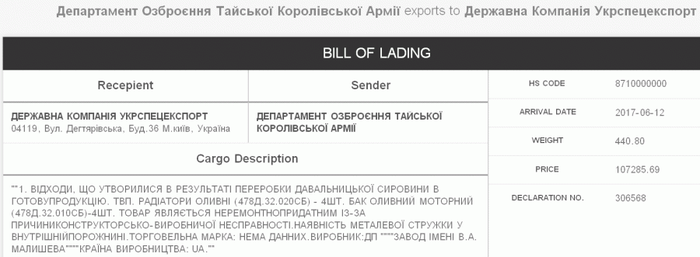

Об исправности поставленных в Таиланд украинских танков БМ «Оплот»
Департамент Вооружения Тайской Королевской Армии в июне 2017 г. вернул Государственной Компании «Укрспецэкспорт», так называемые, «отходы, образовавшиеся в результате переработки давальческого сырья в готовую продукцию».
Ими оказались радиаторы масляные (478Д.32.020сб) и баки масляные моторные (478Д.32.010сб) производства ГП « Завод имени В.А. Малышева» в количестве четырех штук каждого наименования. Товар является неремонтопригодным по причине конструктивно-производственной неисправности - наличия металлической стружки во внутренней полости.
Какая часть из уже поставленных Таиланду 35 танков БМ «Оплот» встала на прикол из-за этих или прочих, пока еще не упоминавшихся в открытых источниках, КПН, не сообщается.
Показать полностью

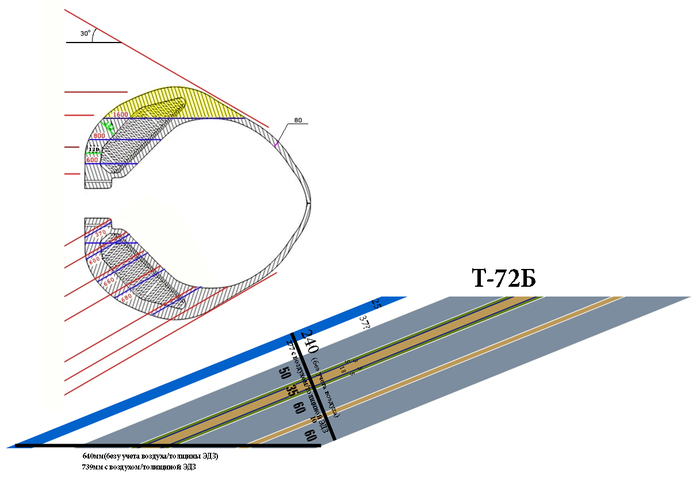

Сравнение бронирования советских танков
Всем привет! Собственно в этом посте я сравню бронирование советских ОБТ 1го и 2го поколения. Пора наконец-то разрешить спор между Харьковом и Тагилом о том какой танк лучше. Учитывая, что такие параметры как система управления огнем, мощность двигателя и надежность в советских ОБТ было легко изменить(а собственно харьковский Т-64 любит хвастаться более совершенной СУО и дистанционной ЗПУ по сравнению с ранними т-72), то спор разрешит бронирование танков.
Насчет фотографий. Синий цвет-сталь. Коричневый - броне текстолит. Под углом 68 дает примерно такую же стойкость, как и сталь при угле 0
Собственно в первых модификациях этих двух танков лобовая деталь была одинаковая. Но у т-64 была башня с комбинированной броней, а у т-72 полностью из стали. Но как видим у т-72А уже было бронирование сильнее. При том, что эти танки выпускались параллельно и т-72А уже получил комбинированную башню.

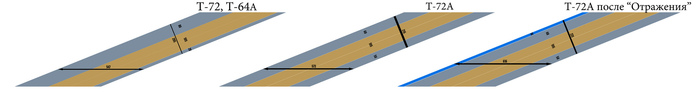

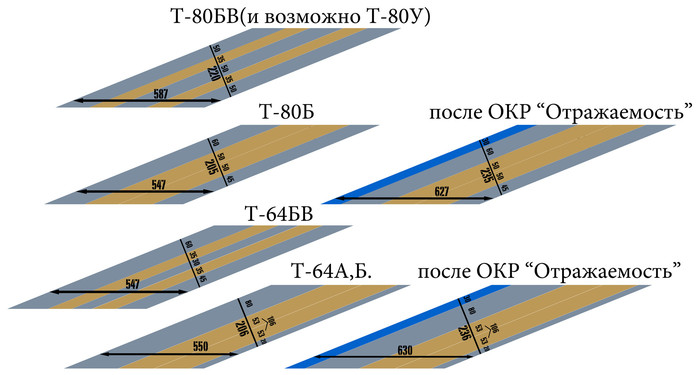

На следующей модификации т-64Б бронирование не изменилось. Бронирование т-64 изменилось только в модификации БВ 85 года выпуска. Т-72Б появился в том же году, что и т-64БВ. Но был защищен на порядок лучше. Собственно сами схемы(там так же есть и т-80).
Приведу эквиваленты брони против БОПС:
Т-64А,Б,Т-72=370 мм, после ОКР отражение=450 мм.
Т-72А=400 мм, после ОКР отражение=480 мм.
Т-64БВ=440 мм.
Т-80Б=385 мм, после ОКР отражение=465 мм.
Т-80БВ,У=475 мм.
Т-72Б=570 мм.
Цифры подсчитаны мной. Но многие военные эксперты(andrei_bt, gurkhan) приводят практически такие же. Разница в паре миллиметров.
Насчет башен. Они имеют примерно такое же бронирование против бопсов, что и ВЛД. Поэтому не вижу смысла их разбирать. Тем более по ВЛД все более наглядно.
Выводы напрашиваются сами.
В качестве бонуса хочу показать бронирование танка Т-62М. Это модернизация танков Т-62. Он по уровню защищенности был доведен до ранних Т-64 и Т-72. Примерное бронирование у Т-62 ВЛД и лба башни было 200 мм. Но благодаря накладной комбинированной броне оно увеличилось в два раза.
Собственно фотографии этих накладных блоков в разрезе.
Первая фотография- это блок на башне. Вторая- это бок на верхней лобовой детали.
Буду рад, если кто-нибудь узнал что-то новое.
Показать полностью
