Защищенность советских танков против подкалиберных снарядов⁠⁠

Решил провести небольшую работу надо ошибками. В частности прочитал Коробочкина, Гудикова и Чухина. Решил, что надо сделать более подробно. В результате цифры немного поменялись.

ДАННЫЕ ПО СТАЛИ:

Броневая сталь имеет коэффициент пересчета(габаритную эффективность) на стандартную гомогенную броневую сталь по нормали (RHA)

Катанная гомогенная броневая сталь 1;

Литая гомогенная броневая сталь 0.9;

Катанная сталь с аморфным лицевым слоем 1.34/1.3 (ОБПС/КС).

Плотность(вес) стальной броневой преграды 7.83 т/м.куб(7.83g/cc)

ДАННЫЕ ПО НАПОЛНИТЕЛЯМ:

Габаритная эффективность(ГЭ) для различных видов наполнителя :

для ОБПС для КБС

Название Плотность 1.5Km/s 1.7-1.8km/s

Воздушный зазор* ? ------------- ? ----------------- 0.4

Песчаные стержни 0.12 ------------ 0.1 ----------------- 0.5

Дизтопливо 0.2 ------------- 0.18 ---------------- 0.5

Полиуретан 0.2 ------------- 0.17 ---------------- 0.6

СТБ (STEF) (2.0 g/cc) 0.45 ------------ 0.41 ---------------- 0.55

БДД(титан) (1.6 g/cc) 0.64 ------------ 0.56 ---------------- 0.78

AD90 (3.6 g/cc) 0.94 ------------ 0.85 ---------------- 1.37

AD99 (3.9 g/cc ) 1.13 ------------ 1.08 ---------------- 1.42

UO 87 (9.5 g/cc ) 1.93 ------------ 1.75 ----------------- 2.9

UO 100 (11.0 g/cc) 2.67 ------------- 2.4 ----------------- 4.0

- при толщине зазора 10-20 см габаритная эффективность от ОБПС = ~ 2 см.

СТБ – стеклотекстолит броневой,

БДД(титан) – бронепакет из титана с заполнением внутренних полостей полеуретаном.

AD* - корунд, диоксид аллюминия(вместо звездочек стоит процентное содержание материала в напонителе)

UO** – керамика на основе обедненного урана(вместо звездочек стоит процентное содержание материала в напонителе).

Показатели эффективности наполнителей комбинированной брони против КМС по сравнению со сталью(если кто-то хочет посчитать стойкость против КМС)

Воздушный зазор* 0.3

Песчаные стержни 1.4

Полиуретан 2.2

СТБ (STEF) (2.0 g/cc) 1.6

Также следует понимать, что пятислойная броневая преграда по результатам обстрелов давала стойкость примерно на 20 мм больше против обпс и кмс, чем трехслойная броневая преграда при равной толщине.

Уровень бронирования башен равен уровню защиты ВЛД.

ДАННЫЕ ПО ТАНКАМ:(возьмем данные для скорости ОБПС 1.7 кмс/с). В скобках указаны данные после ОКР отражение

Стойкость верхней лобовой детали советских и россиских танков против ОБПС в мм :

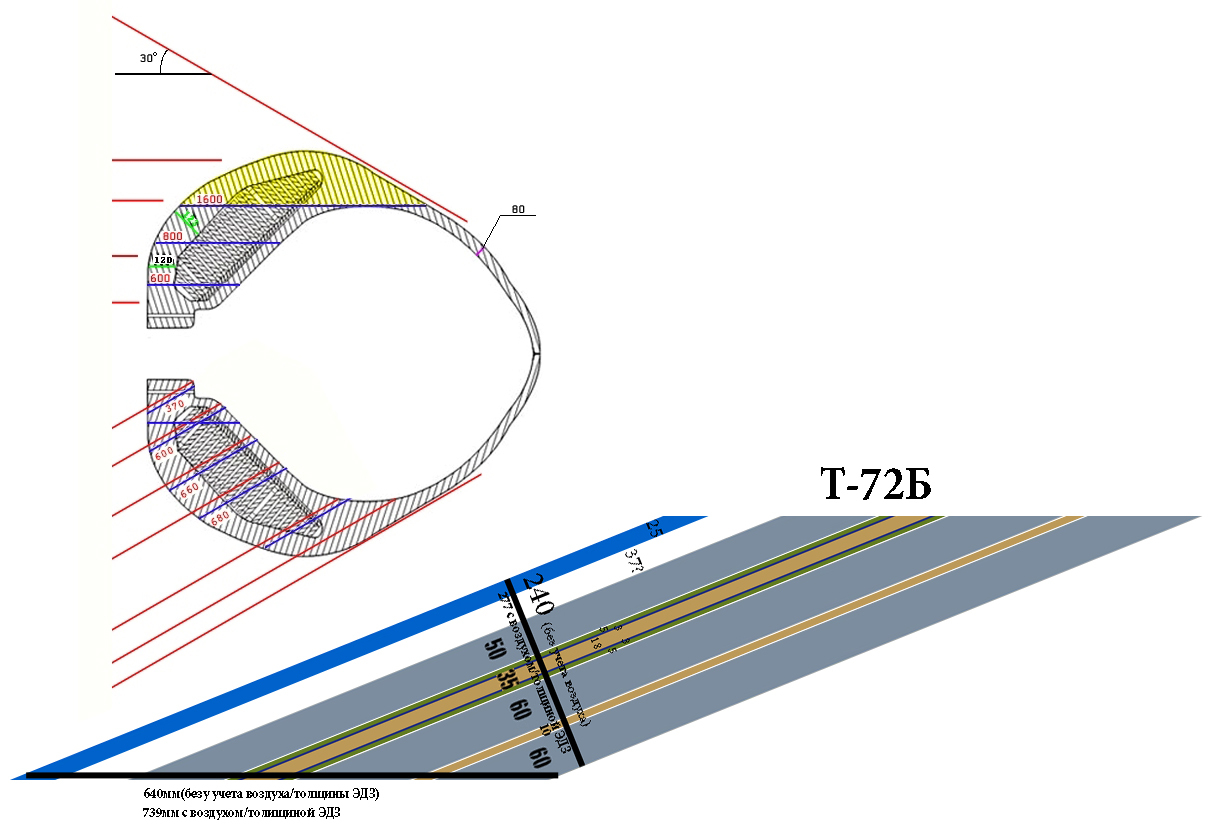

Т-72Б, Т-90 обр. 1992 г. - 600

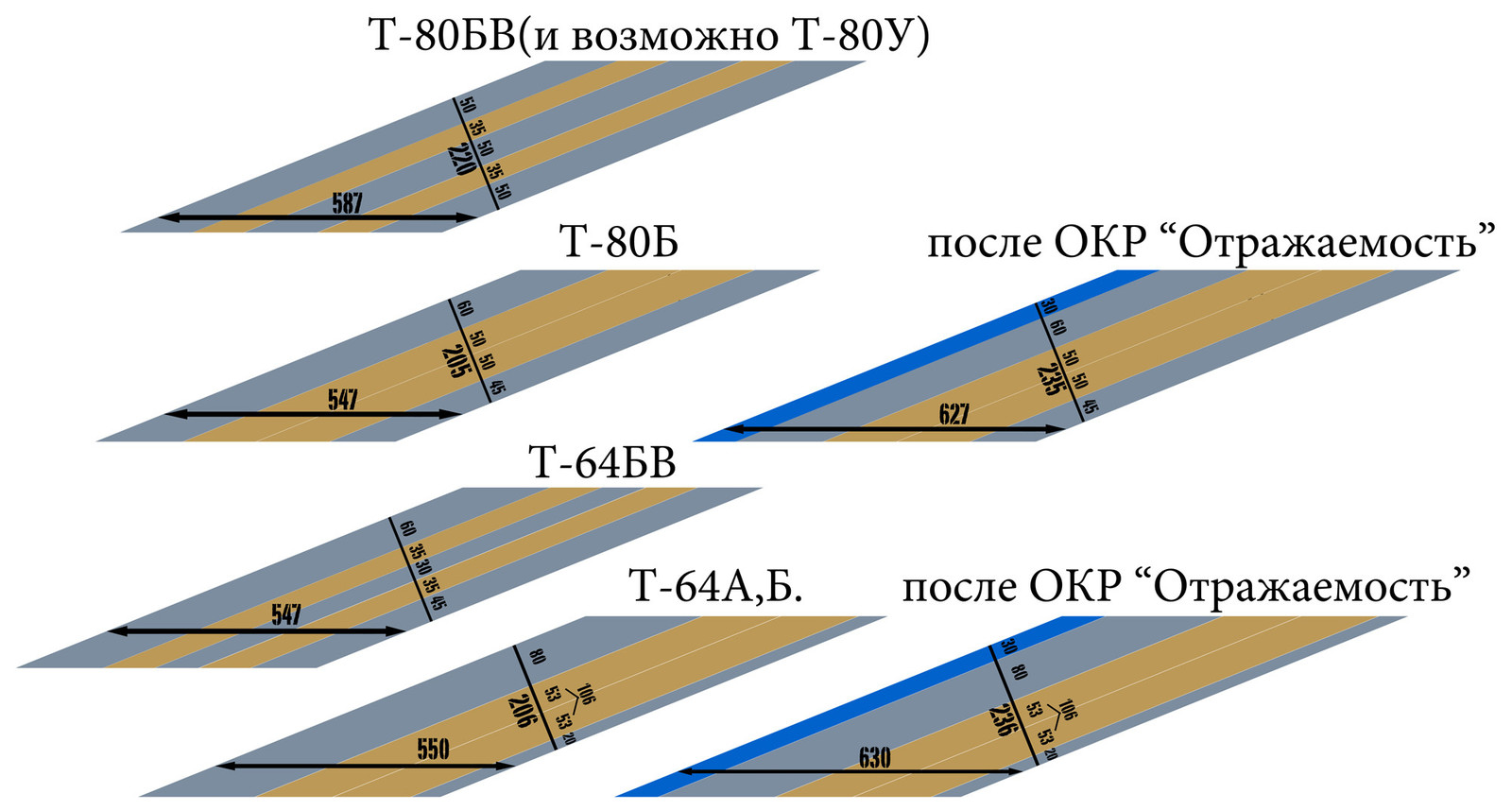

Т-80У,БВ - 495

Т-64БВ - 460

Т-80В - 490(470)

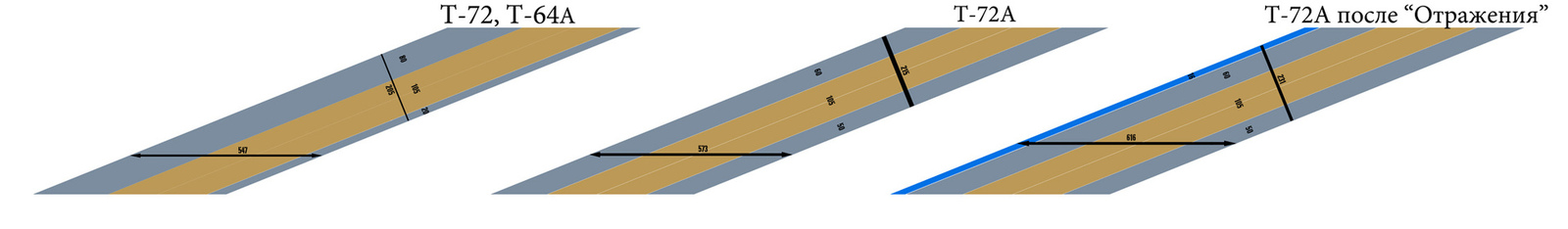

Т-64А,Б,Т-72,Т-80 -370(450)

Т-72А - 405(450)

Т-62М,Т-55АМ - 350

Т-10М - 280

Т-90А - 690

Т-90А имеет стойкость ВЛД на 15% больше чем у Т-72Б. Двойной наклон по типу щучий нос дает Т-10М угол в 65 градусов.
