Об автозвуке...делаем сабвуферы типа "Стелс"

Давненько ничего не выкладывал. Сегодня расскажу и покажу как мы делали сабвуферы типа "Стелс". Данный вариант установки был выбран для максимального сохранения полезной площади багажника.


Итак, поехали. Для начала нужно заклеить малярным скотчем всё что мы не хотим испачкать смолой.

Об автозвуке...делаем сабвуферы типа "Стелс" Автозвук, Skoda superb, Длиннопост
Об автозвуке...делаем сабвуферы типа "Стелс" Автозвук, Skoda superb, Длиннопост

Далее начинаем полиэфирной смолой и стекломатом набирать толщину.

Об автозвуке...делаем сабвуферы типа "Стелс" Автозвук, Skoda superb, Длиннопост
Об автозвуке...делаем сабвуферы типа "Стелс" Автозвук, Skoda superb, Длиннопост

После этого вклеиваем передние стенки.

Об автозвуке...делаем сабвуферы типа "Стелс" Автозвук, Skoda superb, Длиннопост
Об автозвуке...делаем сабвуферы типа "Стелс" Автозвук, Skoda superb, Длиннопост

Пока это всё сохнет, подготовим посадочные кольца под сабвуферы. Выпиливаем их фрезером.

Об автозвуке...делаем сабвуферы типа "Стелс" Автозвук, Skoda superb, Длиннопост

Теперь вытаскиваем ящики из машины и продолжаем набирать толщину стенок смолой и фанерой толщиной 5мм.

Об автозвуке...делаем сабвуферы типа "Стелс" Автозвук, Skoda superb, Длиннопост
Об автозвуке...делаем сабвуферы типа "Стелс" Автозвук, Skoda superb, Длиннопост

Выставляем и вклеиваем подготовленные ранее кольца.

Об автозвуке...делаем сабвуферы типа "Стелс" Автозвук, Skoda superb, Длиннопост
Об автозвуке...делаем сабвуферы типа "Стелс" Автозвук, Skoda superb, Длиннопост

И выводим внешний вид шпатлёвкой.

Об автозвуке...делаем сабвуферы типа "Стелс" Автозвук, Skoda superb, Длиннопост

Теперь чтобы избавится от запаха смолы и сберечь фанеру от впитывания влаги, всё это нужно покрасить и перетянуть.

Об автозвуке...делаем сабвуферы типа "Стелс" Автозвук, Skoda superb, Длиннопост
Об автозвуке...делаем сабвуферы типа "Стелс" Автозвук, Skoda superb, Длиннопост

Ставим в машину.

Об автозвуке...делаем сабвуферы типа "Стелс" Автозвук, Skoda superb, Длиннопост

А теперь все собираем и подключаем. Также устанавливаем и подключаем усилитель.

Об автозвуке...делаем сабвуферы типа "Стелс" Автозвук, Skoda superb, Длиннопост
Об автозвуке...делаем сабвуферы типа "Стелс" Автозвук, Skoda superb, Длиннопост
Об автозвуке...делаем сабвуферы типа "Стелс" Автозвук, Skoda superb, Длиннопост

И финальный результат.

Об автозвуке...делаем сабвуферы типа "Стелс" Автозвук, Skoda superb, Длиннопост

Опережая все вопросы, сразу отвечу:

Срок изготовления 4 дня, стоимость изготовления "стелсов" 35'000 рублей.


Спасибо за внимание)

Показать полностью 18
16

Об мотозвуке... Доделали проект, Ура))

И вот наша студия завершила свой очередной, крайне не простой проект. По его итогам есть хорошие новости о которых я расскажу сейчас и есть плохие новости о которых я расскажу в конце поста. Всё расписывать не буду, дабы не засирать и без того засранный интернет, а буду ссылаться на свои предыдущие посты. Ну чтож, поехали?

Об мотозвуке... Доделали проект, Ура)) Мото, Автозвук, Емма, Трицикл, Brp, Видео, Длиннопост

Представляю Вашему вниманию трицикл Can-Am Spyder RT Limited 2013 года выпуска. Это туристический родстер, как вы успели заметить имеющий 3 колеса, руль и сиденье)) Вспомнился фильм)) Оснащён бензиновым двигателем объёмом 998 кубиков и вмещающий в себя 100 лошадей при 7500 оборотов в минуту. Другими словами не быстрый, но и не медленный. Общий объём ёмкостей для хранения составляет 155 литров. Пожелание клиента было заполнить эти 155 литров аппаратурой, что бы было громко и ярко. Для того что бы что-то внедрить внутрь любого транспортного средства, его нужно разобрать.

Об мотозвуке... Доделали проект, Ура)) Мото, Автозвук, Емма, Трицикл, Brp, Видео, Длиннопост

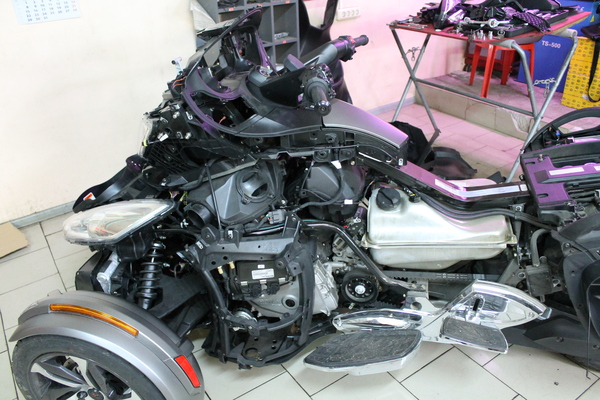

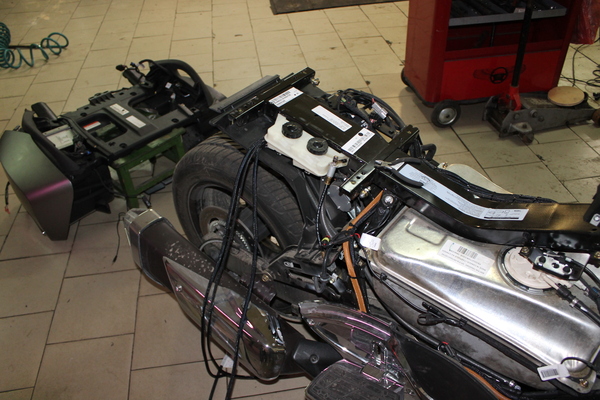

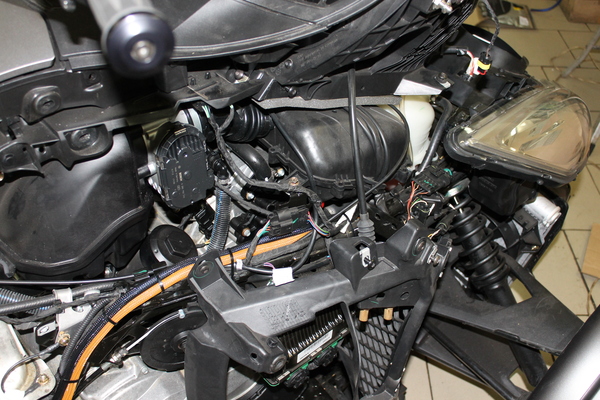

Вот как то так он выглядит в разобранном состоянии. Страшно? А мне нет)

Теперь нужно протянуть провода под всё то безобразие, которое мы будем внедрять в это тело)

Об мотозвуке... Доделали проект, Ура)) Мото, Автозвук, Емма, Трицикл, Brp, Видео, Длиннопост

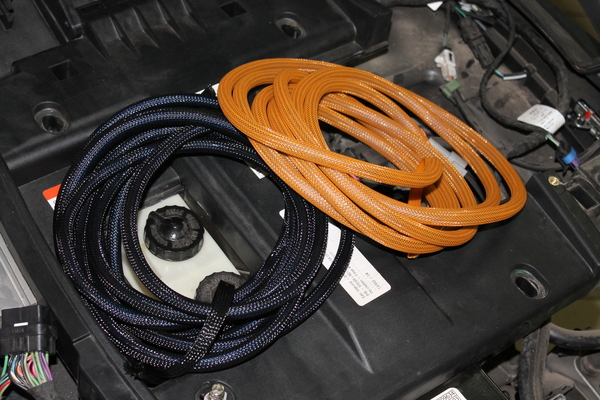

Силовые провода используем сечением 4Ga (21,15 мм.квад.) и заматываем их как всегда в змею. Минусовой в чёрную, а плюсовой в великолепную оранжевую. (ну люблю я этот цвет, уж извиняйте) Упаковали и проложили:

Об мотозвуке... Доделали проект, Ура)) Мото, Автозвук, Емма, Трицикл, Brp, Видео, Длиннопост
Об мотозвуке... Доделали проект, Ура)) Мото, Автозвук, Емма, Трицикл, Brp, Видео, Длиннопост

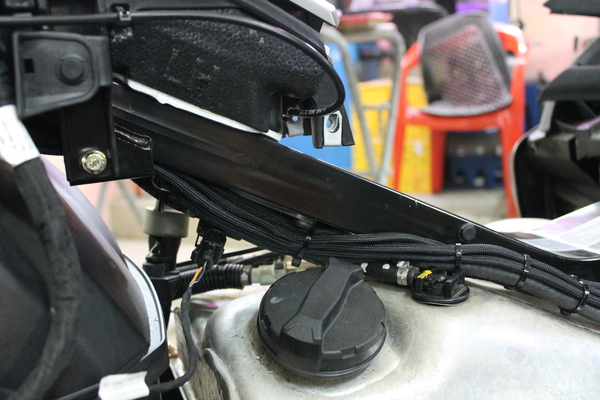

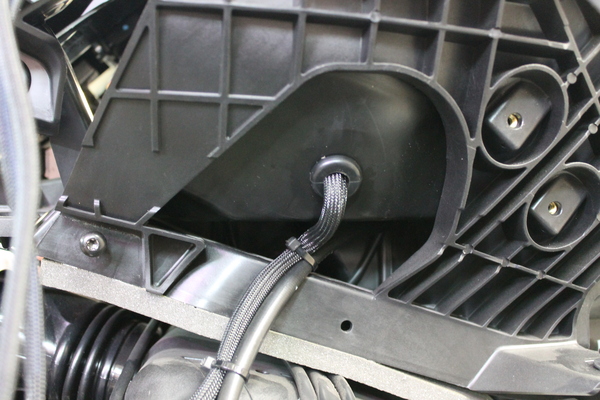

Силу мы пустили по правому борту, соответственно акустику пускаем по левому, а то опять придётся с бубном и плясками эту чёртову интерференцию сигналов прогонять.

Об мотозвуке... Доделали проект, Ура)) Мото, Автозвук, Емма, Трицикл, Brp, Видео, Длиннопост

И тоже всё в змее, а то механические повреждения и прочие недуги не дремлют)) А так же все проходы кабеля делаем через резиновые шбыбульки. (Знаю что они называются не так, но мне так их обзывать нравится))

Об мотозвуке... Доделали проект, Ура)) Мото, Автозвук, Емма, Трицикл, Brp, Видео, Длиннопост

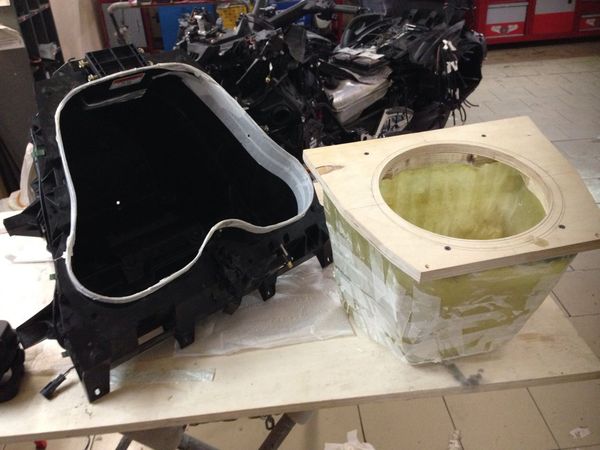

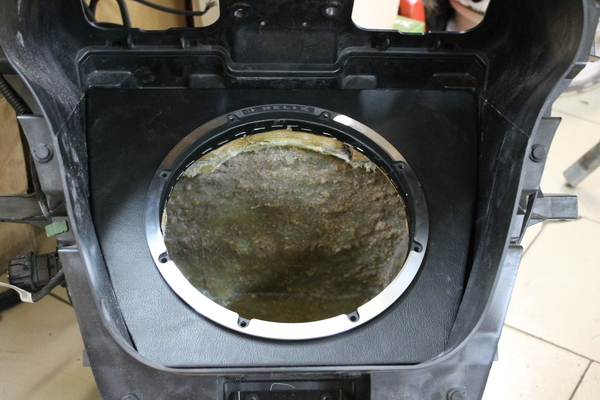

Параллельно и перпендикулярно проводятся работы по изготовлению ящика под сабвуфер.

Об мотозвуке... Доделали проект, Ура)) Мото, Автозвук, Емма, Трицикл, Brp, Видео, Длиннопост

Про его создание я пошагово излогал вот в этом заминусованном посте )): http://pikabu.ru/story/ob_motozvukelepka_sabvufera_4061794

Всё основное оборудование у нас располагается в левом и правом кофрах. Для того что бы туда впихнуть невпихуемое пришлось соорудить многоэтажную этажерку:

Об мотозвуке... Доделали проект, Ура)) Мото, Автозвук, Емма, Трицикл, Brp, Видео, Длиннопост

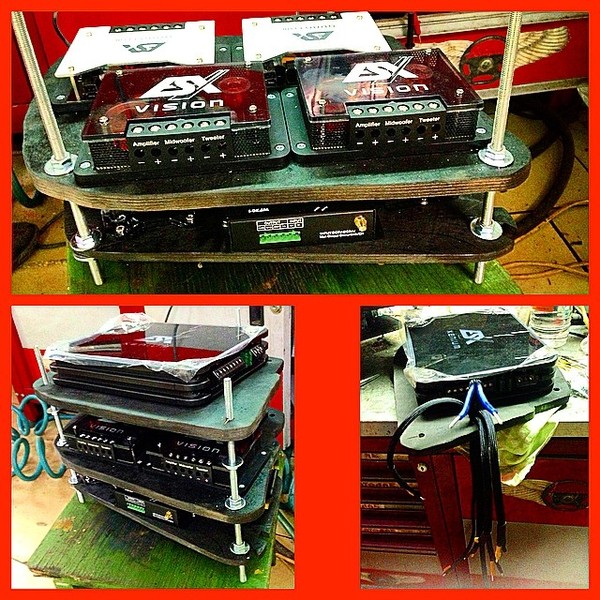

В левом кофре у нас расположились: На первом этаже дистрибъюторы питания и блоки управления RGB подсветкой, на втором этаже кроссоверная часть для акустики и на третьем этаже 4-х канальный усилитель ESX Xenium. В правом кофре всего два этажа: На первом этаже секретный блок, на втором этаже одноканальный усилитель ESX. И всё это безобразие накрыто фальшпанелями.

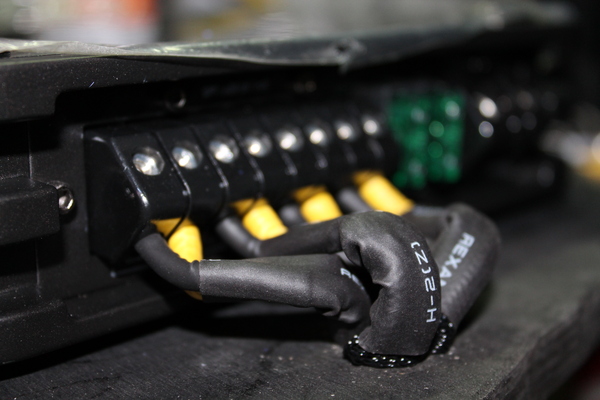

Подключение усилителя, правда завораживает? )

Об мотозвуке... Доделали проект, Ура)) Мото, Автозвук, Емма, Трицикл, Brp, Видео, Длиннопост

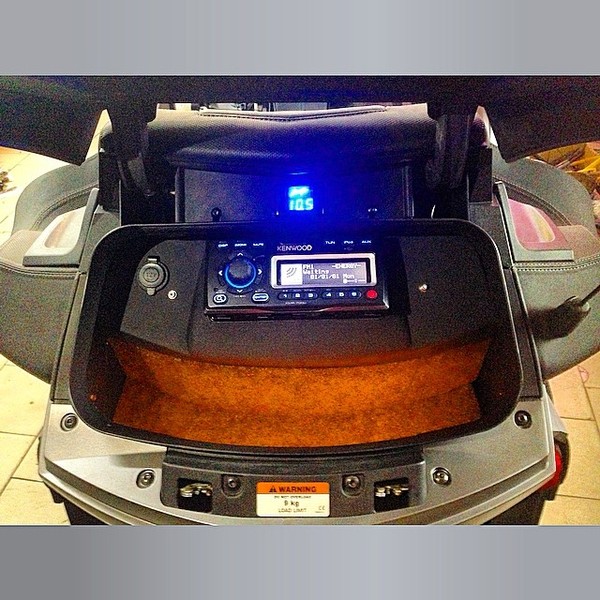

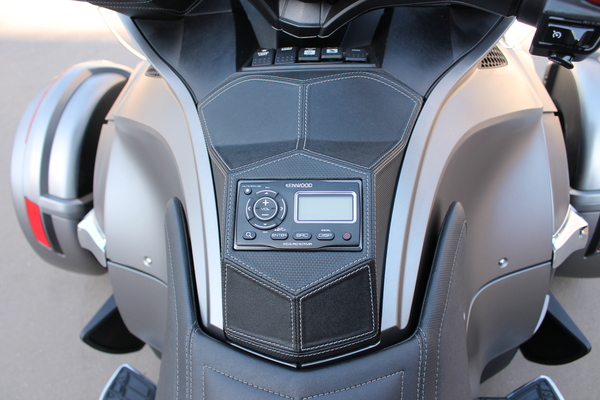

В задний кофр стояла задача разместить магнитолу:

Об мотозвуке... Доделали проект, Ура)) Мото, Автозвук, Емма, Трицикл, Brp, Видео, Длиннопост

Сказ о том как делали задний кофр, вы можете увидеть вот в этом посте: http://pikabu.ru/story/ob_motozvukeustanovka_magnitolyi_4064...

Да магнитола для яхт, да она стоит в том месте где нет воды, да так и задумывалось )) Просто НЕТ у нас на рынке водонепроницаемых пультов, которые идут в комплекте с обычными магнитолами. Ну НЕТ их, всё обыскали. А вот к этой магнитоле есть такой пульт, да не в Москве и даже не в России, но он есть и мы его достали )))) И внедрили:

Об мотозвуке... Доделали проект, Ура)) Мото, Автозвук, Емма, Трицикл, Brp, Видео, Длиннопост

Дальше я даже не знаю как поступить, потому что именно на этом моменте мои читатели разобьются на два лагеря. Первые будут махать факелами и вилами и кричать достал ты уже со своей писаниной, показывай что получилось в итоге, а вторые будут кричать давай ещё больше фоток процесса. Поэтому попрошу первый лагерь потерпеть (осталось немного), а второй пусть наслаждается.

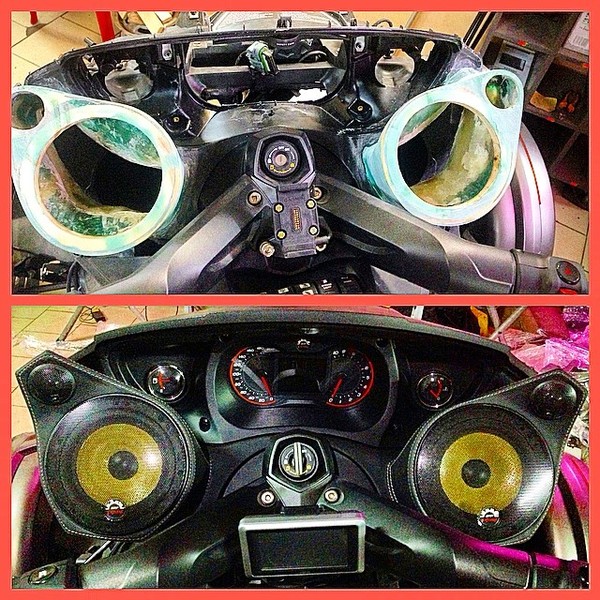

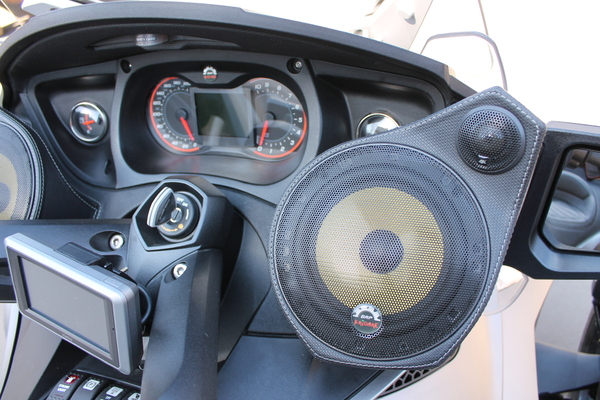

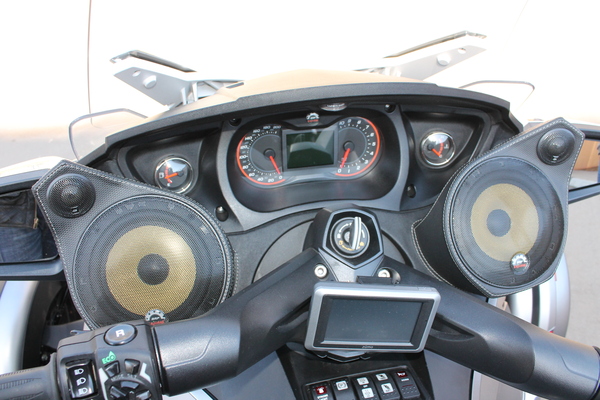

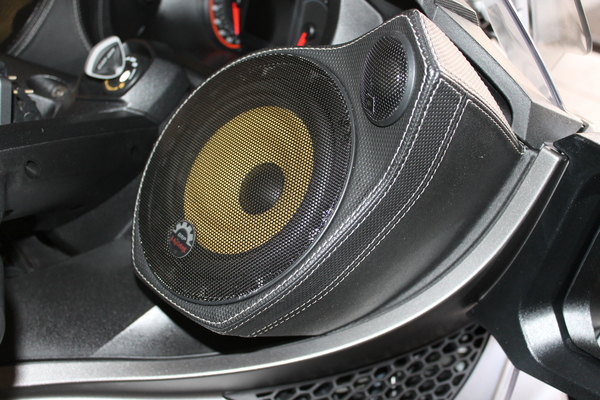

Так как штатные динамики установленные в трицикле не отвечали никаким требованиям звучания, они были удалены и на их место пришла смена в лице акустики ESX, но она как всегда оказалась больше по размеру и пришлось ваять новые посадочные места. Вот так это было сделано для передней компонентной акустики:

Об мотозвуке... Доделали проект, Ура)) Мото, Автозвук, Емма, Трицикл, Brp, Видео, Длиннопост

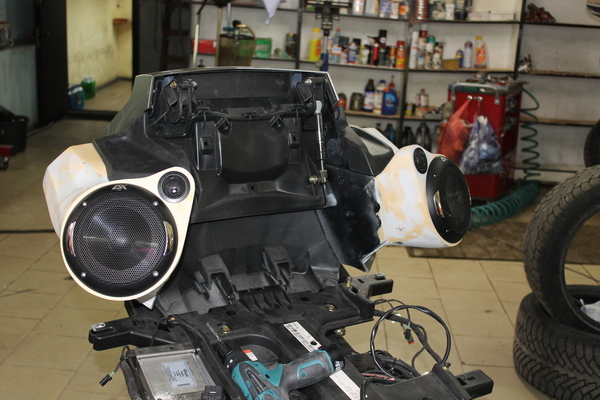

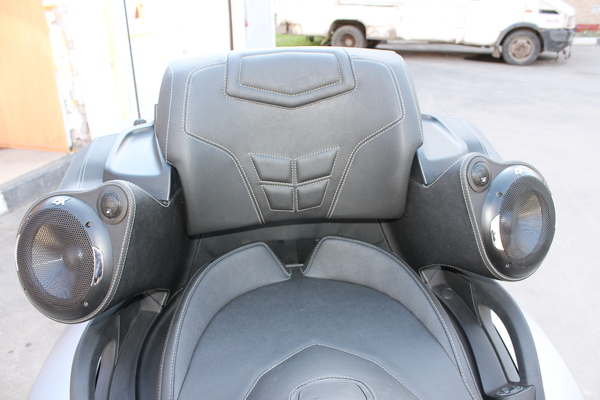

А вот так для задней:

Об мотозвуке... Доделали проект, Ура)) Мото, Автозвук, Емма, Трицикл, Brp, Видео, Длиннопост

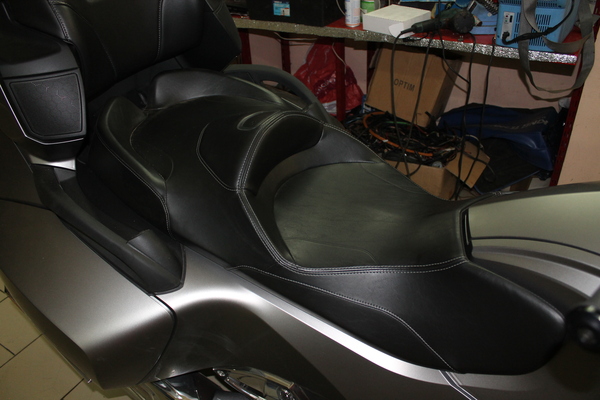

Так же владельцу не нравились штатные сидения. Выглядели они так:

Об мотозвуке... Доделали проект, Ура)) Мото, Автозвук, Емма, Трицикл, Brp, Видео, Длиннопост

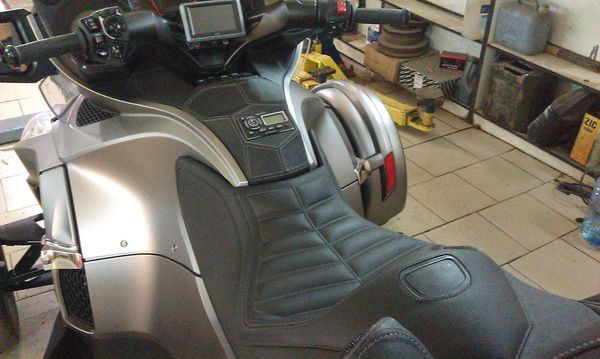

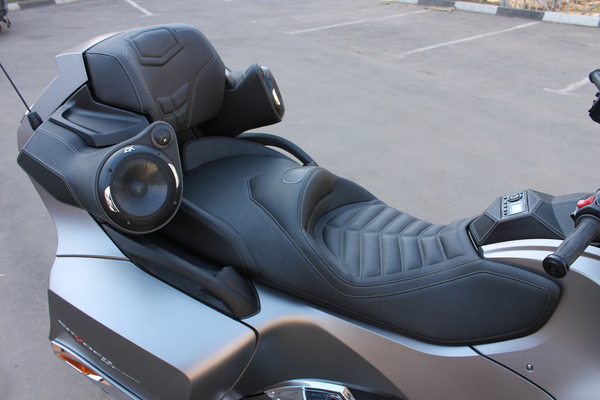

А стала выглядить вот так:

Об мотозвуке... Доделали проект, Ура)) Мото, Автозвук, Емма, Трицикл, Brp, Видео, Длиннопост

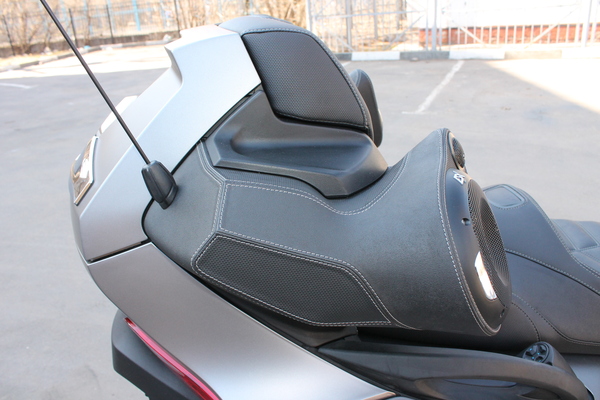

Ну раз пошли такие откровенные фотки да и все от меня устали, то выкладываем фото готового мопеда:

Об мотозвуке... Доделали проект, Ура)) Мото, Автозвук, Емма, Трицикл, Brp, Видео, Длиннопост
Об мотозвуке... Доделали проект, Ура)) Мото, Автозвук, Емма, Трицикл, Brp, Видео, Длиннопост
Об мотозвуке... Доделали проект, Ура)) Мото, Автозвук, Емма, Трицикл, Brp, Видео, Длиннопост
Об мотозвуке... Доделали проект, Ура)) Мото, Автозвук, Емма, Трицикл, Brp, Видео, Длиннопост
Об мотозвуке... Доделали проект, Ура)) Мото, Автозвук, Емма, Трицикл, Brp, Видео, Длиннопост
Об мотозвуке... Доделали проект, Ура)) Мото, Автозвук, Емма, Трицикл, Brp, Видео, Длиннопост
Об мотозвуке... Доделали проект, Ура)) Мото, Автозвук, Емма, Трицикл, Brp, Видео, Длиннопост

Лимит по фоткам исчерпан, а так много ещё не показано))) Поэтому ловите видео)

А теперь немного о грустном. В связи с разногласиями между человеком, который предоставлял нам уголок для нашего хобби, мы остались так сказать без крыши над головой. Ищем помещение в Москве. Квадратов на 100-120. Если может кто то помочь информацией или ещё чем то, то буду безмерно признателен.

Но закончить своё повествование хотелось бы чем нибудь приятным. Сиськи вставлять этика не позволяет, котейку аллергия. Поэтому выложу фото правильных минусов на кузов ))))

Об мотозвуке... Доделали проект, Ура)) Мото, Автозвук, Емма, Трицикл, Brp, Видео, Длиннопост

Всем удачи и хорошего дня.

Показать полностью 23 1
9

Об мотозвуке...Установка магнитолы.

Теперь расскажу вам притчу о том как можно просто установить магнитолу туда где она совсем не предназначена )) Была задача установить магнитолу в задний кофр.

Магнитола была выбрана яхтенная Kenwood KMR-700U, выдерживает прямые струи воды, хоть из ведра поливай ))

Об мотозвуке...Установка магнитолы. Трицикл, Магнитола, Соревнование по автозвуку, Автозвук, Карпет, Длиннопост

Для её размещения соорудили незатейливую конструкцию из фанеры и немного её подшпатлевали.

Об мотозвуке...Установка магнитолы. Трицикл, Магнитола, Соревнование по автозвуку, Автозвук, Карпет, Длиннопост

Примерка в кофр.

Об мотозвуке...Установка магнитолы. Трицикл, Магнитола, Соревнование по автозвуку, Автозвук, Карпет, Длиннопост

Так же была задача оставить некое пространство под личные вещи, а то аппаратура заняла всё кладовое пространство мотоцикла. Поэтому низ обтягиваем карпетом, что бы прыгающие вещи не гремели и не наносили повреждения покрытию, а верх перетягиваем в кожвинил.

Об мотозвуке...Установка магнитолы. Трицикл, Магнитола, Соревнование по автозвуку, Автозвук, Карпет, Длиннопост

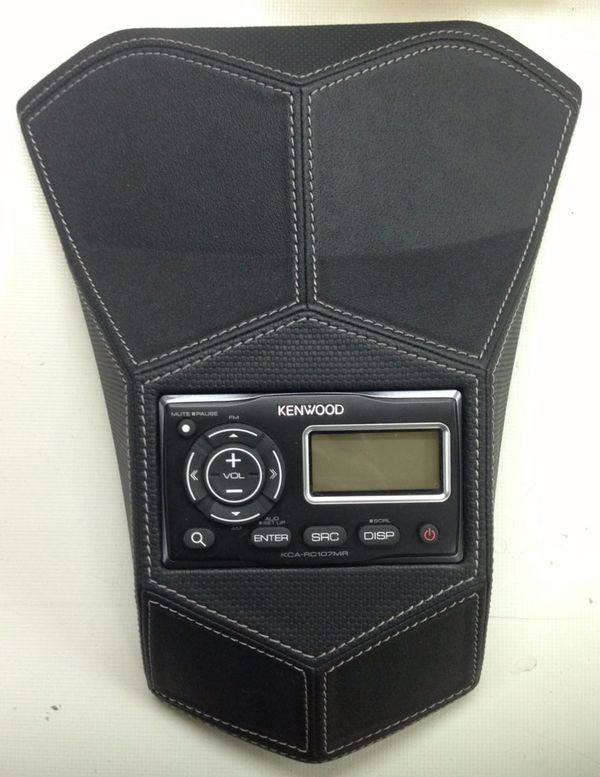

Получилась вот такая конструкция, теперь вернём штатную розетку и закрепим всё это дело. Ну и тестовый запуск.

Об мотозвуке...Установка магнитолы. Трицикл, Магнитола, Соревнование по автозвуку, Автозвук, Карпет, Длиннопост

О том как этой магнитолой управлять с водительского места, я расскажу в следующем посте, так как ждём накладки с перетяжки )) Спасибо за внимание. Расскажите что Вам не нравится в моих постах? Почему меня минусуют? Объясните и я исправлюсь ))

Показать полностью 4
-6

Об мотозвуке...Лепка сабвуфера

Доброго времени суток дорогие мои подписчики. Пока что продолжается наша эпопея с трициклом я вам расскажу о том как сделать сабвуфер из смолы со стеклотканью. По данному принципу изготавливаются сабвуфры и в автомобиль (так называемые сабвуферы типа "стелс")


Сабвуфер будет располагаться в переднем кофре. Чтобы использовать весь полезный объём кофра нам нужно снять скорлупу. Для этого выставляем картонки дабы избежать "замков" при вытаскивании скорлупы и заматываем всё бумажным скотчем. И по скотчу рисуем линию, по которой отрежем потом всю лишнюю смолу. Эта линия должна будет остаться на смоле после вытаскивания, но так происходит не всегда. У меня как у знатного рукожопа линия остаётся везде кроме смолы ))))

Об мотозвуке...Лепка сабвуфера Автозвук, Сабвуфер, Трицикл, Эпоксидная смола, Длиннопост

После подготовительных работ наносим два слоя смолы со стеклотканью.

Об мотозвуке...Лепка сабвуфера Автозвук, Сабвуфер, Трицикл, Эпоксидная смола, Длиннопост

Перед этим этапом я забыл нанести на скотч что то типа силикона или любого отделителя, но это не очень страшно. ) После застывания пытаемся вытащить скорлупу.

Об мотозвуке...Лепка сабвуфера Автозвук, Сабвуфер, Трицикл, Эпоксидная смола, Длиннопост

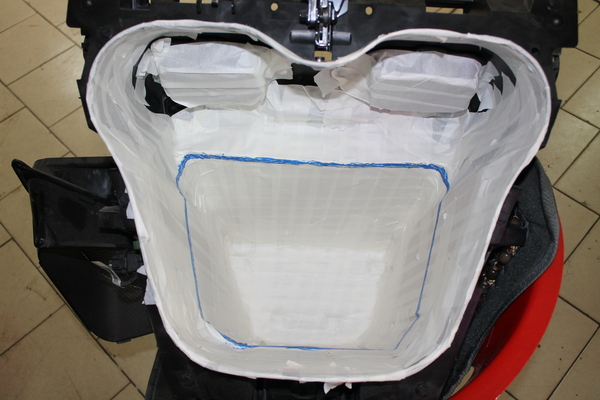

На этот раз мне повезло и линия оказалась ровно на том месте где ей и положено быть. Теперь нам нужно изготовить верхнюю крышку сабвуфера, для этого нам понадобится фанера и фрезер. Вуаля...

Об мотозвуке...Лепка сабвуфера Автозвук, Сабвуфер, Трицикл, Эпоксидная смола, Длиннопост

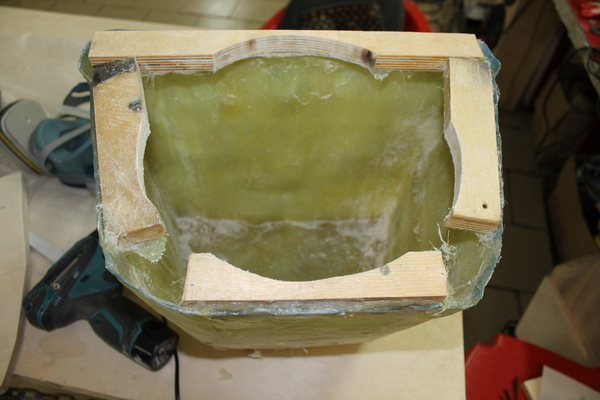

Теперь в нашу скорлупу нужно вживить брусочки к которым будет крепится верхняя крышка. Что то типа того. Но перед этим нужно спилить лишнюю смолу по нашей волшебной линии.

Об мотозвуке...Лепка сабвуфера Автозвук, Сабвуфер, Трицикл, Эпоксидная смола, Длиннопост

Теперь соберём всё это воедино.

Об мотозвуке...Лепка сабвуфера Автозвук, Сабвуфер, Трицикл, Эпоксидная смола, Длиннопост

Далее набираем толщину стенок смолой со стеклотканью. Режем, клеим, мажем. Обязательно используйте маску, очки и резиновые перчатки. Дело очень пахучее и вредное.

Об мотозвуке...Лепка сабвуфера Автозвук, Сабвуфер, Трицикл, Эпоксидная смола, Длиннопост

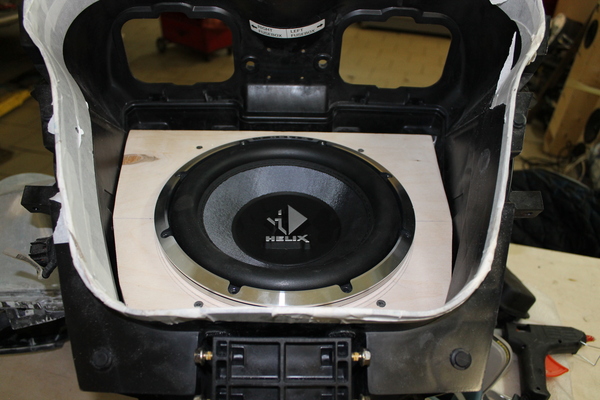

После всего этого прикидываем готовое изделие.

Об мотозвуке...Лепка сабвуфера Автозвук, Сабвуфер, Трицикл, Эпоксидная смола, Длиннопост

Как видите справа зазор больше чем слева. при высыхании смола увела верхнюю крышку. Поправим это шпатлёвкой и можно всё это перетянуть.

Об мотозвуке...Лепка сабвуфера Автозвук, Сабвуфер, Трицикл, Эпоксидная смола, Длиннопост

Вот как то так...))

Показать полностью 8
-9

Не об автозвуке, но зато о мотозвуке... )

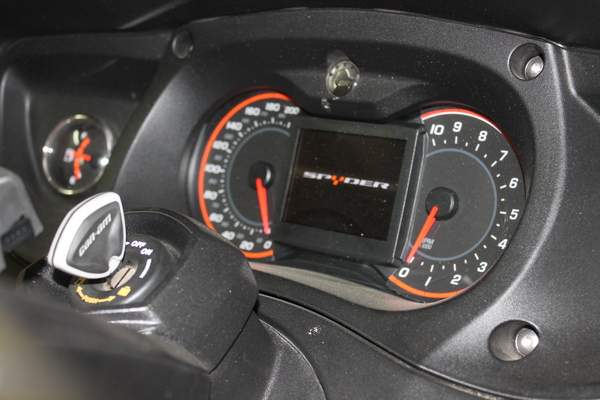

Приехал к нам новенький BRP Spyder RT Limited, на котором после покупки накатали всего 1000 км. и видимо владелец понял что за такие деньги получил довольно таки скучный аппарат решил его прокачать. Мы любим трудные проекты и с удовольствием взялись за наполнение данного мотоцикла (да это именно мотоцикл) музыкой.

Не об автозвуке, но зато о мотозвуке... ) Автозвук, Соревнования по автозвуку, Емма, Провод, Длиннопост
Не об автозвуке, но зато о мотозвуке... ) Автозвук, Соревнования по автозвуку, Емма, Провод, Длиннопост

Для начала его пришлось весь разобрать:

Не об автозвуке, но зато о мотозвуке... ) Автозвук, Соревнования по автозвуку, Емма, Провод, Длиннопост

Укладка проводов:

Не об автозвуке, но зато о мотозвуке... ) Автозвук, Соревнования по автозвуку, Емма, Провод, Длиннопост

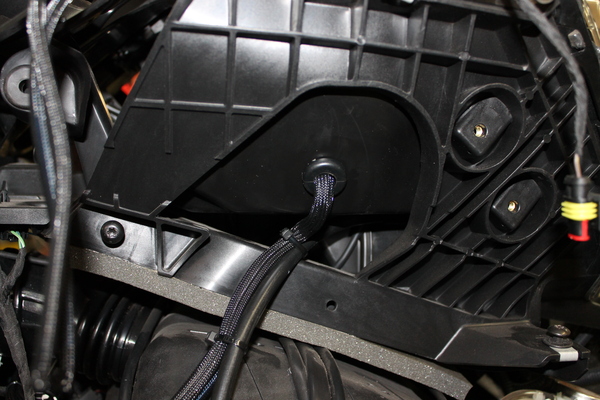

Ввод акустики:

Не об автозвуке, но зато о мотозвуке... ) Автозвук, Соревнования по автозвуку, Емма, Провод, Длиннопост

По данному аппарату работы ещё ведутся, об остальном читайте в следующих постах. До встречи )

Показать полностью 3
16

Об автозвуке...полезности

Всем привет. В первую очередь хочу поздравить всех вас с Новым Годом и пожелать сбычы мечт в этом году. ))


При установке автозвука в автомобиль всегда приходится что то считать и на это уходит драгоценное время. Но один из наших поставщиков позаботился об этом и предоставил нам таблицу где уже всё посчитано. Теперь стало намного проще подобрать кабель необходимого сечения и защитить его нужным предохранителем. Делюсь и с вами этой полезной штукой.

Об автозвуке...полезности Автозвук, Соревнования по автозвуку, Закон Ома, Нужности
8

Об автозвуке...SAAB 9-5 Aero. Пищалки.

В комментариях меня упрекнули в том, что я не показал самого интересного, это изготовление подиумов под пищалки. Забегая вперёд сразу скажу, что там особо и смотреть то не на что.)) Но обещал что расскажу об этом отдельным постом.

Итак поехали, автомобиль SAAb 9-5 Aero, про него я потом составлю гигантский пост, когда автомобильчик будет готов. А пока об пищалках ))

Для начала нам нужно выставить положение пищалок, так как их направление очень влияет на их звучание. Для выставления используем термоклей.

Об автозвуке...SAAB 9-5 Aero. Пищалки. Автозвук, Подиум, Соревнование по автозвуку, Krigare, Пищалка, Длиннопост

Так же вырезаем всё что будет мешать прохождению звука. В соответствии с правилами подиум с пищалкой не должен перекрывать зону на лобовом стекле (4 см. от края шелкографии). Поэтому наносим на стекло вспомогательную разметку.

Об автозвуке...SAAB 9-5 Aero. Пищалки. Автозвук, Подиум, Соревнование по автозвуку, Krigare, Пищалка, Длиннопост

После этого задаём форму, для этого с внешней стороны используем палочки для поедания суши, а с внутренней сетку для ремонта бамперов.

Об автозвуке...SAAB 9-5 Aero. Пищалки. Автозвук, Подиум, Соревнование по автозвуку, Krigare, Пищалка, Длиннопост

После этого надо натянуть обычную колготку с плотностью 40 DEN (с такой профессией приходится разбираться в женских колготанах)))), либо используем обычную лайкру, которая продаётся в любом магазине тканей и пропитываем всё это дело смолой, но я так увлёкся процессом, что забывал делать фотографии. Поэтому предлагаю вам фото в уже отшкуренной шпаилёвке )))

Об автозвуке...SAAB 9-5 Aero. Пищалки. Автозвук, Подиум, Соревнование по автозвуку, Krigare, Пищалка, Длиннопост
Об автозвуке...SAAB 9-5 Aero. Пищалки. Автозвук, Подиум, Соревнование по автозвуку, Krigare, Пищалка, Длиннопост

Для финиша я использую жидкую шпатлёвку, которая наносится краскопультом. После этого можно нести всё на перетяжку. Вот и весь незатейливый процесс, который выглядит непривлекательно. Фото готового изделия буду выкладывать в общем посте про данный автомобиль )

Показать полностью 4
13

Об автозвуке...и не только.

В эру высоких технологий люди окончательно переходят на использования гаджетов везде где это только возможно. Этой участи не избежал и автомобиль. Сегодня мы расскажем вам как подготовить Apple TV к установке в автомобиль. То есть переделаем его с 220V на 12V, а точнее на 3,4V. ))

Об автозвуке...и не только. Соревнования по автозвуку, Автозвук, Apple TV, Авто, Длиннопост

Для этого нам понадобится:

1) Сам подопытный

2) Паяльник

3) Преобразователь напряжения с подстроечным резистором

4) Мультиметр

5) Вилка

6) ГУ с HDMI выходом

7) Термоусадки

Ну что, поехали? ))


Разбираем нашего страдальца.

Об автозвуке...и не только. Соревнования по автозвуку, Автозвук, Apple TV, Авто, Длиннопост

Для удобства демонтажа БП откручиваем основную плату (тут нужны  TORX маленького размера) предварительно отсоединив широкий разъем. Затем откручиваем крепление разъема под вилку. Сам БП приклеен к корпусу, и тут необходимо приложить немного усилия. После того, как БП оказался у нас в руках, надо извлечь его из пластикового кожуха (он состоит из двух частей).

Об автозвуке...и не только. Соревнования по автозвуку, Автозвук, Apple TV, Авто, Длиннопост

В итоге получаем вот такую труху )) Под блоком питания лежит наш преобразователь напряжения с 12V на 3,4V, именно столько нужно яблочному устройству что бы включится.

Об автозвуке...и не только. Соревнования по автозвуку, Автозвук, Apple TV, Авто, Длиннопост

Отпаиваем от яблочного блока питания необходимые нам разъемы (вилка и разъем основной платы) и монтируем их на наш преобразователь питания. Следим за маркировкой на плате.

Об автозвуке...и не только. Соревнования по автозвуку, Автозвук, Apple TV, Авто, Длиннопост

Широкий разъем имеет 8 проводов, но использовать мы будем только 6 из них. Это три "+" и три "-". Их легко определить, они на родном БП спаяны вместе и те что под белой термоусадкой и есть "+". Для верности, можно проверить мультиметром. Провода надо будет немного нарастить, иначе разъем не дотянется до платы. Все прячем в термоусадку.

Об автозвуке...и не только. Соревнования по автозвуку, Автозвук, Apple TV, Авто, Длиннопост

И опять же припаиваем всё к нашему преобразователю.

Об автозвуке...и не только. Соревнования по автозвуку, Автозвук, Apple TV, Авто, Длиннопост

Теперь выставляем необходимое напряжение (я это делал еще до того, как припаял широкий разъем), прячем преобразователь в усадку и подключаем его вместо БП.

Об автозвуке...и не только. Соревнования по автозвуку, Автозвук, Apple TV, Авто, Длиннопост

Теперь всё собираем

Об автозвуке...и не только. Соревнования по автозвуку, Автозвук, Apple TV, Авто, Длиннопост

А сейчас очень важный момент, нужно промаркировать "+" и "-" на входе. Да, крышку немного искоцали при разборке ))

Об автозвуке...и не только. Соревнования по автозвуку, Автозвук, Apple TV, Авто, Длиннопост

Теперь бежим в машину всё подключать и тестить ))

Об автозвуке...и не только. Соревнования по автозвуку, Автозвук, Apple TV, Авто, Длиннопост

Технология зеркального отображения дисплея iPhone на примере приложения Яндекс.Карты

Об автозвуке...и не только. Соревнования по автозвуку, Автозвук, Apple TV, Авто, Длиннопост

Для использования родного пульта Apple TV необходимо сам медиаплеер устанавливать в доступном для передатчика месте (бардачок, подлокотник, фальш-пол и т.п. — можно сразу забыть).


P.p.s.: если все же есть желание установить его скрытно, то можно воспользоваться соответствующим приложением на iPhone. Но для этого необходима общая точка доступа WiFi.


Спасибо за внимание ))

Показать полностью 11
Отличная работа, все прочитано!
