Одним махом три функции побивахом. Oneplus 8 pro
Это пост больше про оригинальные конструкторские решения, ну и чуть про ремонт. Принесли аппарат с с жалобой "После помывки под краном не работает слайдер переключения звуковых режимов, нет звука звонка и не работает NFC". Я попытался вспомнить, у кого из производителей используется слайдер переключения режимов звука, и вспомнил только Apple. Но у яблок двухпозиционный переключатель, а у Oneplus трех - очень удобная штука.

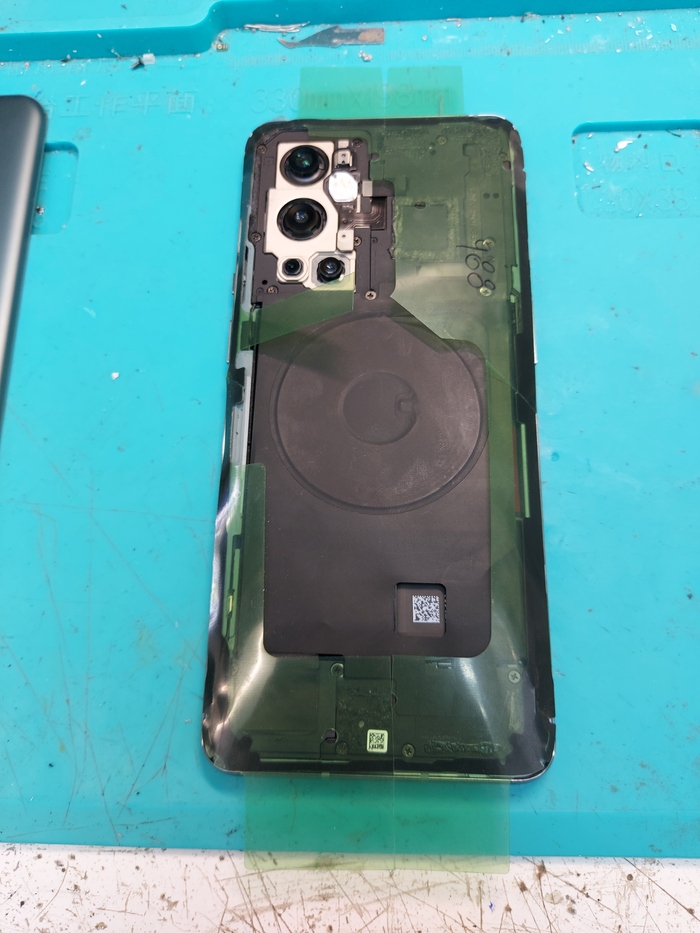

Выклеиваем крышку ,откручиваем пластиковую защитную пластину, снимаем камеры и пакуем в пленку, чтобы не пачкались и не пылились.
А следов жидкости и не наблюдается.
Фотка к сожалению нечеткая получилась, но поверьте на слово - никаких подтеков не наблюдается, даже watercheck целый. Watercheck это двухслойный бумажный квадратик, который при попадании жидкости становиться красным. Он вверху слева на плате.
А теперь небольшое отступление, как устроен слайдер в данной модели. У Apple по старинке стоит двухпозиционный механический переключатель. У Oneplus на самой кнопке стоит магнит, а на плате два датчика Холла. Положение кнопки определяется состоянием датчиков. Первое положение - магнит виден только верхнему датчику, второе положение - оба датчика видят магнит, и третье - магнит виден только нижнему датчику. Вот они, причем на вид вполне целые.
Однако если заглянуть под защитные колпачки, то сразу становиться ясно, кто виновник торжества.
Дальше все просто, снимаем датчик с другой платы тоже свежей модели (такая технология применяется у Oneplus достаточно давно, но на старых моделях датчики с четырьмя выводами, а здесь девять). Накатываем а следом и запаиваем.

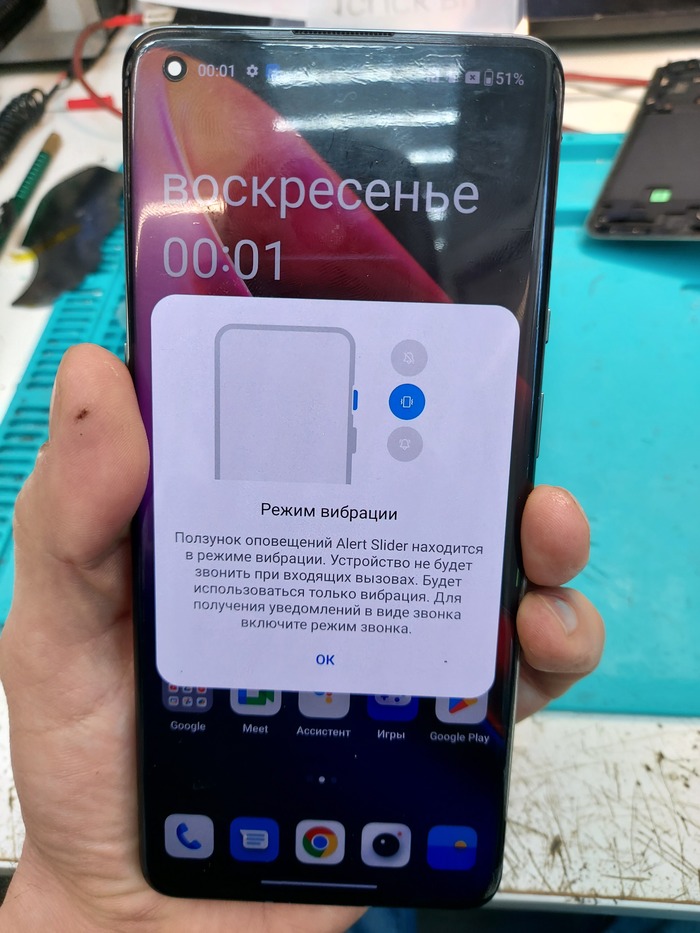

Проверяем слайдер- ожидаемо все заработало.
Но осталось еще 2 заявленных дефекта: звонок и NFC. Проверяем и убеждаемся что и эти дефекты чудесны образом устранились. Со звонком это логично - неисправный датчик загнал телефон в режим "Без звука". А с NFC я могу только предположить, что с датчиком Холла есть общие питания, просадка которых и прибила NFC. Ставим на место все снятое и пристегиваем отстегнутое. Ремонт почти закончен, но вот сборка Oneplus - это то, за что я их сильно недолюбливаю. Крышка проклеена резиноподобным скотчем, который отчищается долго и нудно, как с крышки, так и с рамы- надо отчистить идеально, чтобы сохранить хоть подобие влагозащиты. Родной проклейки на Oneplus разумеется нету, но у меня есть кучка оригинальных скотчей от самсунгов, у них отличная адгезия и по форме они похожи. В данном случае по форме подошел скотч от S20 ultra. Режем его на четыре части, подгоняя по размерам и клеим на раму, в места стыков капаем полиуретанового клея, он не сжимается при высыхании и обеспечит герметичность. Получается так:

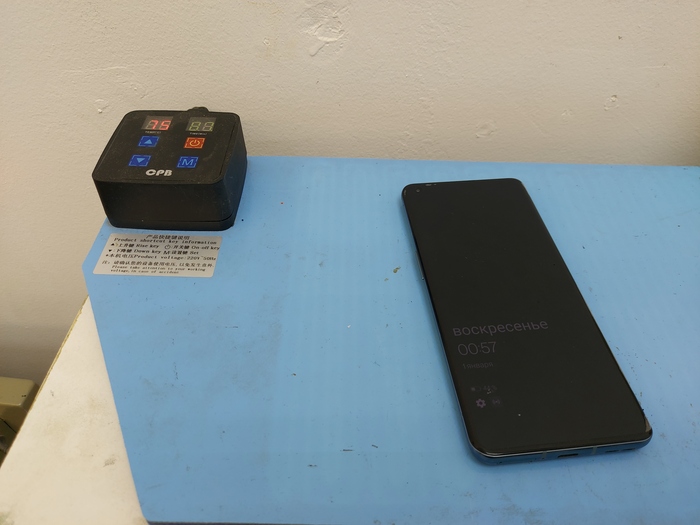

Далее на термостол 75 градусов и запрессовываем.
Вот и все.
PS В данном случае более вероятно, что это не прямое попадание жидкости, а скорее конденсат. Но, все же, еще раз напомню : рассчитывать на водостойкость любого телефона это игра в рулетку, выживет/не выживет.
