Ремонт магнитолы Ореанда РМ-203С
Наконец дошли руки запилить пост.
Принесли магнитолу с типичной проблемой всей советской техники - на замену электролитов, ибо при включении динамики пели фоном 50 Гц вместо музыки.
Видим серебристые бочонки - меняем. Музыки, кстати, не было ещё и по причине рассыпавшегося пассика.
Долго искал хоть что-то подходящее, ибо нужного размера во всём городе не оказалось. Не люблю я "колхозить" при ремонте, но в данном случае пришлось ставить пассик большего размера, в итоге отодвинул дрыгатель немного дальше, благо крепления позволяли, да заменил ведущий шкив на валу двигателя, ибо уж слишком маленьким был родной, этим же удалось добиться нужного натяжения пассика. Скорость движения ленты после всех манипуляций из-за большего шкива была слишком высока, выставил нужную подстроечным резистором.
К сожалению, фото этих диких извращений я не делал, был слишком увлечён процессом созидания.
Поэтому вместо этих фотографий - фото моего ассистента:
После замены электролитов и настройки лентопротяжного механизма звук с кассет (их есть у меня!) хоть и был, но как из бочки. Регулировка головки ничего не дала, видимо она была слишком изношена. Фото старой головы крупным планом:
Обычная голова венгерского производства. Пермаллой, к тому же не самого лучшего качества. Было принято решение заменить её, у меня как раз завалялась практически новая сендастовая. На фото она уже установлена, настроена и довольно сносно воспроизводит звук в отличие от старой.
Пока длился ремонт, владелец дополнительно попросил перенастроить блок УКВ на приём ФМ станций. Путем несложных манипуляций брюки превращаются блок настроен на ФМ диапазон 108 - 88 МГц. Перенастройка делалась при помощи китайского ФМ модулятора, инструкции из интернета и такой-то матери)) На фото уже настроенный блок:
В итоге магнитофон бодро играет как с кассет, так и радио. Станций, правда, у нас всего 3, ну и то хорошо, на безрыбье и рак рыба. Плюсом опять же по просьбе владельца аппарата сделал подсветку шкалы индикаторов, по мне получилось довольно красиво.
Ну и напоследок фото экспресс-ремонта с работы. Коллега принёс телевизор-невключайку-шахида, тот пускал дым, громко стрелял при попытке включить в сеть, в общем, требовал срочных реанимационных мероприятий. Вот такой телевизор:
Коллега этот сначала пытался сам доломать починить, выкусил зачем-то термистор с платы, да под самый корень, телевизор после этого всё так же пытался отправиться в Вальгаллу, в итоге коллега сдался и притащил телевизор ко мне)) Фото невинно убиенного, рядом уже впаял новый.
При разборке в блоке питания обнаружилась такая картина:
Конденсатор под компаундом (на фото можно его заметить, ляпушки жёлтого цвета) коротнул и выжег резистор (RM801). На фото также заметно прогар на текстолите между выводами конденсатора. Весь ремонт обошёлся чисткой платы от прогара, заменой конденсатора и резистора. Ну ещё и термистора, убитого владельцем. на фото детали уже впаяны.
Собственно, после этого телевизор завелся:
Всем спасибо за внимание!
Показать полностью
11
Ремонт магнитофона Союз-110
Всем привет!
Принесли мне на ремонт такой аппаратец:
Данный агрегат стоял у владельца в гараже и работал до последнего советская надёжность!! (титаническое терпение хозяина!). Последний мирился со многим: нет звука в одном канале, не работает запись,, не работают стрелочные индикаторы, шумы и хрипы при воспроизведении музыки в последние дни его тяжёлой жизни. Наконец аппарат сдался и лишил возможности хозяина наслаждаться хитами 80х - просто перестал откликаться на какие-либо команды с кнопок управления.
В таком состоянии он и приехал ко мне. Первым делом полез в отсек предохранителей и оценил тонкий юмор изобретательность владельца:
На месте одного предохранителя стояла нехилая такая перемычка сечением 10 квадрат)) (Всё сгорит, а я останусь!)
При дальнейшем осмотре меня встретили тонны пыли:
Первым делом начал с проверки и замены электролитических конденсаторов. Многие из них ушли в мир иной. Расположенные на блоке усилителя мощности конденсаторы полностью потеряли ёмкость, под замену! Вот эти красавцы:
С остальными пришлось поступить так же, то есть заменить. Вообще при ремонте советской техники, особенно срок жизни которой около 30 лет и более, стараюсь заменить все электролиты, ибо на практике больше 90% из них не доживают до наших дней и теряют ёмкость. Даже если по результатам измерений параметры ещё более-менее дотягивают до нормы, где гарантия того, что такой партизан не уйдёт в ноль через полгода-год, доставляя секас радость следующему ремонтнику?
Копаем дальше, при внимательном осмотре и чистке плат обнаружились детали с отгнившими выводами, нелегко им пришлось...
Также пришлось заменить 4 микросхемы в блоке предварительного усилителя, т.к. тоже отгнили выводы, не стал разбираться и восстанавливать.
Восстановил пайку проводов к головке воспроизведения, 2 проводника были в обрыве.
После вышеописанных манипуляций звук в обоих каналах появился, стрелочные индикаторы заработали. Бонусом устроил себе секас развлекуху с подгонкой, смазкой, регулировкой и полировкой узлов лентопротяжного мазохизма механизма, всё было в ржавчине и кусочках осыпающегося железа с ленты.
Если вы думаете, что на этом всё, то ошибаетесь! Запись у нас по прежнему не работает. Путём нехитрых измерений и копания в схеме был выявлен и устранён заменён виновник - микросхема к561ла7, фото на память:
На фото она уже рядом с впаянной на её место. После замены режим записи заработал.
Интересное наблюдение: для записи нужно одновременно нажать на кнопку "паузы" и "записи", и всё бы хорошо, но "пауза" работает только в режиме "запись", в режиме воспроизведения, увы, нет. Удивился полёту мысли и задумке разработчика.
Так же на фото можно заметить 2 стоящих рядом электролита (выделено жёлтым). Подобным образом вышел из ситуации, когда нужны были неполярные конденсаторы, нужных под рукой не оказалось, пришлось городить такой "колхоз". Для столкнувшихся с подобной проблемой поясняю: берутся 2 обычных электролита, ёмкостью в 2 раза выше необходимой, соединяются последовательно полюсами друг к другу. Получаем неполярный электролит. (фото из интернета).
Дополнительно почистил и смазал регуляторы громкости и тембра, ибо при их вращении в колонках неслабо трещало. В итоге аппарат заработал как полагается, тестовый прогон других неисправностей не выявил. На фото магнитофон в сборе, крутит музяку.
Аппарат уедет к владельцу в гараж и будет долго ещё радовать его слух.
Так как ремонты - это моё хобби, а основную работу и семью никто не отменял, в общей сложности ремонт с поиском запчастей занял 2 вечера + 2 дня.
P.S. обещанный пост о ремонте Ореанды-203 затягивается, ищу подходящий пассик для лентопротяжного механизма, "колхоз" пока не хочется городить, только на крайний случай.
Всем спасибо за внимание!
P.P.S Баянометр ругался на схожесть магнитофона с твердотопливным котлом. Что ж, бывает))
Показать полностью
11
Ремонт усилителя Радиотехника У-7101
Привезли на ремонт вот такого зверя с заявленной неисправностью - хрипит, гудит, музыку слушать невозможно.
Включил, послушал - гудит, собака, фоном 50 Гц, искажения звука по одному каналу. Ну, тут и ежу понятно - меняем электролиты.
Пришлось заменить все полностью, так как некоторые из "лучших" показывали ёмкость в пикофарадах вместо сотен микрофарад, остальные же были полувысохшие или в утечке.
Параметры конденсаторов измерял вот таким приборчиком:
Кто купил или пользуется, напоминаю, ВСЕГДА РАЗРЯЖАЙТЕ КОНДЕНСАТОРЫ перед проверкой!!! В противном случае получим неисправный прибор и маячащую на горизонте покупку нового аналогичного.
После замены конденсаторов гул исчез, но искажения по одному каналу остались.
Цепляем на вход усилителя генератор сигналов (пользуюсь программой на телефоне, ибо нищеброд) с частотой 1 кГц и щупаем осциллографом путь прохождения сигнала по звуковому тракту, благо у нас под руками в качестве "шпаргалки" есть один исправный канал.
Итак, как написано выше, сравниваем сигнал на исправном канале:

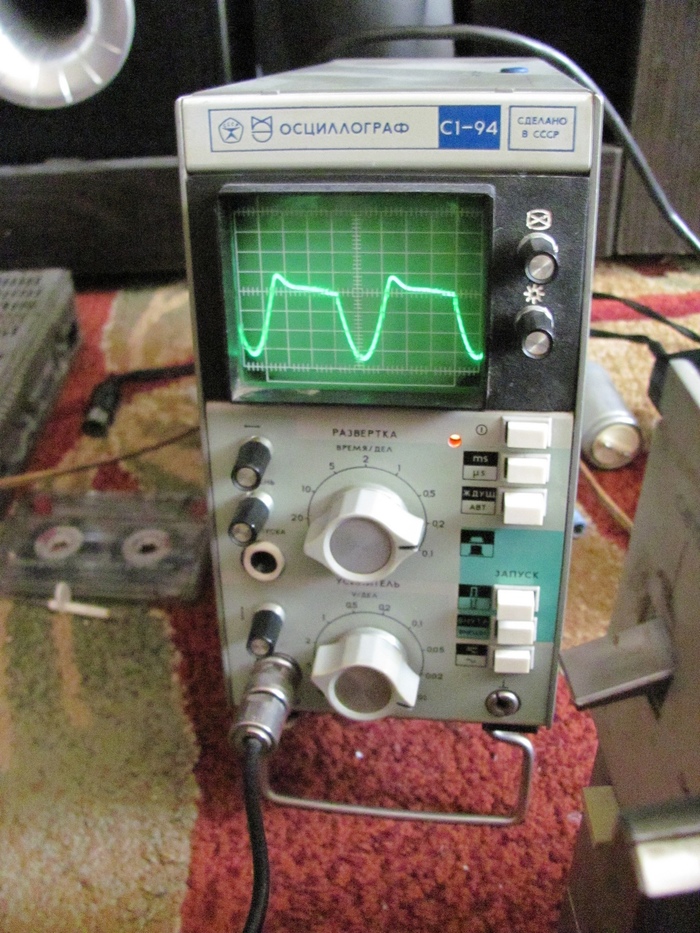

И на канале курильщика:
Путём постукивания пальцем диэлектрическим стержнем, он же корпус шариковой ручки, по плате было выявлено, что осциллограмма приходит в норму при надавливании на транзистор VT8, он же КТ626В.
Радость в виде "ура, сейчас пропаяю и всё!" была недолгой, так как после пропайки транзистора и соседних деталей продолжал наблюдать на экране осциллографа всё те же искажения, более того, теперь при касании или покачивании этого транзистора больше ничего не менялось, равно как и при обстукивании остальной части платы.
Вот этот "герой дня":
По моим догадкам, этот редиска транзистор сдох не до конца, и при нажатии внутри восстанавливался контакт проводников с кристаллом, больше ничем такое поведение я объяснить не могу.
После замены на аналогичный всё пришло в норму, усилитель заработал как положено, часовой прогон на максимальной громкости (простите, соседи!) не выявил никаких отклонений, можно собирать...
Следующим на ремонте будет вот такой аппаратец:
Всем спасибо за внимание. Прошу сильно тапками не кидать, это мой первый пост подобного рода. Если интересно, в дальнейшем продолжу публиковать свои ремонты.
