Audio unit Clarion it08
Всем привет. Нужна помощь электронщиков. Не работают кнопки на руле управление мультимедиа, телефон, инфо бортовика. В общем левая сторона руля.
Сразу отвечу:
1) Подрулевой впорядке
2) Кнопки работают. промер сопротивления на фишке магнитолы, все ок.

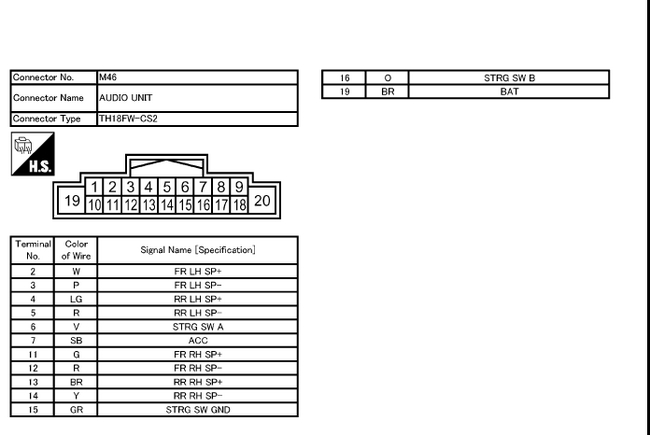

3) Контакт 15 звонится на массу авто, ОК. Контакт 16 выдает 5вольт при зажигании.
4) Контакт 6 — отсутствие 5В при зажигании. Разбор Audio unit показал КЗ на контактах 6-15 (+5вольт на землю)
Прошу помощи у электронщиков в опознании проблемы — можно ли ее легко устранить или все плохо и проще забить.
контакт уходит на другую сторону платы длинной дорожкой без каких либо элементов и возвращается обратно в другом месте на этой же стороне, приходит дорожка на резистор а после уже на микруху. Между резистором и микрухой — прозвона на массу уже нет.
Теперь фото:
